Порошковая покраска погрузочных рамп и доклевеллеров
Доклевеллер это не одна деталь, а два разных мира на одной ферме. Несущую раму, борта и лестницы красят декоративным полиэфиром 60–80 мкм, тут порошок на месте. А рабочий настил под колёсами погрузчика декоративным порошком не красят вообще: колёса рохли и погрузчик с грузом 6000 кг и выше сдирают тонкую плёнку по гребням рифления за месяцы. Настил оставляют голым рифлёным листом, цинкуют или кладут толстый абразивостойкий уретан. Петли и шток цилиндра не красят никогда, это пары трения.
Новую рампу привозят с завода в красивый графит, а через квартал по центру настила уже блестит голая сталь двумя колеями от колёс. Клиент злится на маляра, хотя декоративный порошок туда просто не должен был попасть. Настил принимает стальные колёса ручной гидротележки и погрузчик с полным паллетом, десятки проездов в час. Это чистый абразив, а тонкое лакокрасочное покрытие против абразива живёт недолго. Дальше разберём, где на рампе порошок работает годами, а где сходит за недели, и что кладут на рабочую зону вместо декора.
Развилка: рама и настил это разные детали

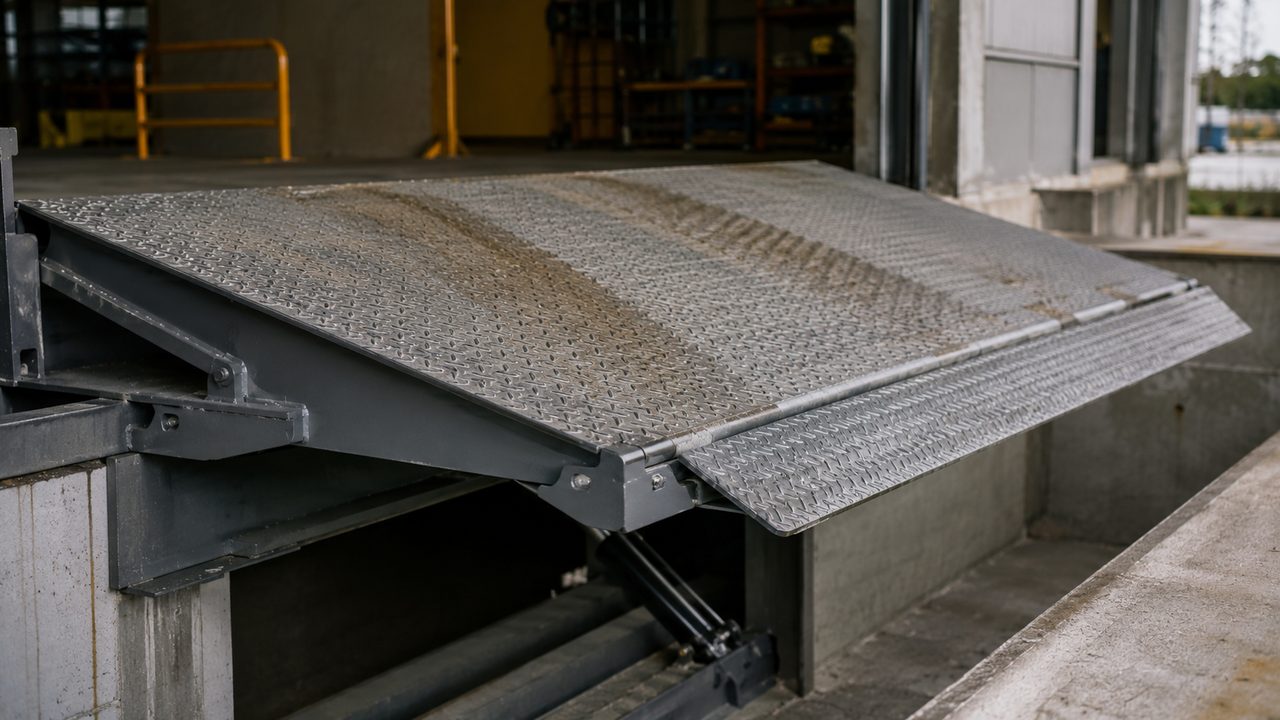

Первая и главная мысль по рампе: разделить конструкцию на несущую часть и рабочую поверхность. Несущая рама, боковины, борта, кожухи, лестницы и ограждения дока стоят статично и вибрируют, но по ним не ездят. Для них порошок идеален: полиэфир 60–80 мкм даёт защиту класса C3, ровный цвет и стойкость к атмосфере склада. Рабочий настил и откидная губа-аппарель это совсем другое. По ним катаются колёса, и там правит истирание, против которого декоративная плёнка бессильна.
Настил доклевеллера делают из рифлёного листа 5–8 мм, откидную губу с вылетом 400 мм из более толстого листа 12–15 мм. Толщина металла сама по себе антикор: такой лист ржавеет медленно, и потеря декоративного покрытия не превращается сразу в дыру. Именно поэтому рабочую поверхность спокойно оставляют без порошка, тогда как раму из тонкого профиля без покрытия оставлять нельзя, она проржавеет насквозь раньше.
Почему декоративный порошок стирается под колёсами
Абразивостойкость покрытий меряют не на глаз, а прибором Табера по ASTM D4060: на образец давит абразивное колесо CS-17 с грузом 500 г, крутится 1000 циклов, потом считают потерю массы плёнки в миллиграммах. По этому тесту эпоксид и метилметакрилат теряют массу быстро, полиэфир держится немногим лучше, а меньше всех истирается полиуретан. Для справки: одно полиамидное покрытие в таком тесте потеряло 110 мг за 1000 циклов. А теперь сравните тысячу циклов лабораторного колеса с реальным настилом, где стальное колесо рохли проходит по одному месту сотни раз за смену.

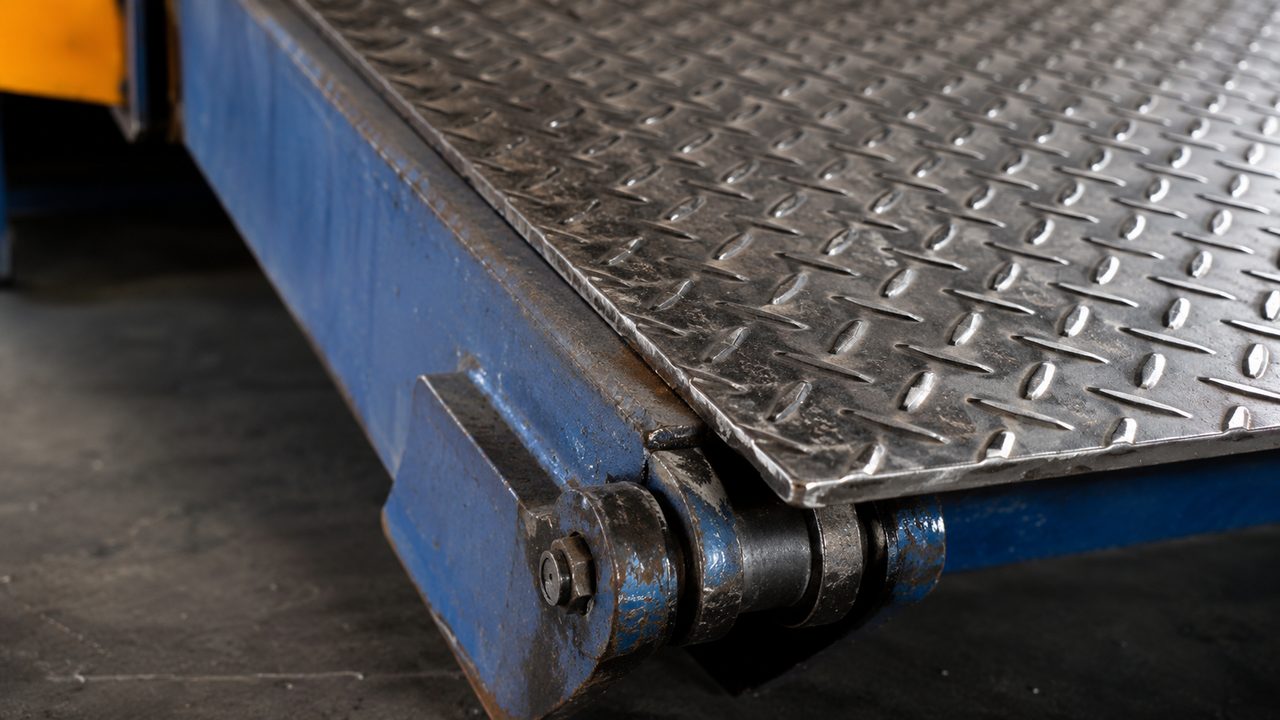

Есть и вторая беда, чисто геометрическая. Рифление держит колесо за счёт острых гребней ромба. Толстый декоративный слой заполняет впадины и сглаживает профиль, сцепление падает. То есть порошок на настиле не только стирается, он ещё и ухудшает то, ради чего рифление сделали. Двойной проигрыш. Логика толщины разобрана в материале про толщину покрытия и число слоёв, а механизм отрыва плёнки в разборе про отслаивание порошковой краски.
Декоративный полиэфир 60–80 мкм на рабочем настиле это косметика на месяц. Если поверхности реально нужна защита от колёс, кладут не порошок, а систему толщиной в разы больше: эпоксидная база с абразивным заполнителем плюс износостойкий уретановый верх.
практика покраски перегрузочного оборудования
Какую зону красить, а какую нет
Чтобы не гадать деталь за деталью, держите в голове карту нагрузок. Она простая: где катятся колёса и где трутся пары, туда декоративный порошок не идёт, всё остальное красится штатно.
| Зона рампы | Что действует | Красить декором? |
|---|---|---|
| Рабочий настил под колёсами | истирание рохли и погрузчика | нет, голый лист / цинк / уретан |
| Откидная губа-аппарель, вылет 400 мм | удары кромкой о кузов, истирание | нет, антикор / цинк |
| Несущая рама, боковины, борта | вибрация, атмосфера склада | да, полиэфир 60–80 мкм |
| Петли, оси, шарниры | трение в паре, смазка | нет, пара трения |
| Гидроцилиндр: корпус / шток | движение штока | корпус да, шток нет |
| Лестницы, перила, ограждения дока | атмосфера, руки | да, полиэфир |
| Низ настила, скрытые полости | конденсат, коррозия изнутри | антикор / цинк-грунт обязателен |
Отдельно про низ настила и скрытые полости профиля. Их не видно, поэтому про них забывают, а ржаветь рампа обычно начинает именно оттуда: конденсат стекает под лист и держится в закрытом коробе. Тут декоративность не нужна, нужен антикор, и лучше цинконаполненный грунт, который защищает сталь электрохимически даже на сколе. Про послойную защиту есть разбор про цинконаполненный грунт, а про самую долгую связку для сырого дока про дуплекс цинк плюс порошок.
Что делают с настилом и губой вместо декора
Раз декоративный порошок отпадает, у рабочей поверхности три рабочих сценария, выбор по бюджету и условиям.
- Голый рифлёный лист. Самый частый вариант на закрытом складе. Металл 5–8 мм ржавеет медленно, рифление даёт сцепление, снизу и по кромкам проходят антикором. Дёшево и честно, покрытие не сходит, потому что его нет.
- Горячее цинкование настила. Для сырого дока и улицы. Цинк держит атмосферу, стирание гребней идёт медленнее, чем у краски, и даже потёртый цинк продолжает защищать сталь электрохимически.
- Толстый абразивостойкий слой. Когда настилу нужны и защита, и антискольжение: эпоксидная база с абразивным заполнителем, сверху износостойкий уретан. Это уже не тонкий декор, слой в разы толще, и наносят его чаще жидкими системами, а не порошком.
Откидная губа живёт ещё тяжелее настила. Её кромка бьётся о порог кузова при каждой машине и истирается о рифление платформы фуры. Поэтому губу тоже не украшают, а защищают антикором или цинком, иногда наплавляют износостойкий металл по рабочей кромке. Красивый порошок на губе слезет с первой же недели работы.
Рама, механизм и режим полимеризации
Теперь про то, что порошком красить нужно и правильно. Несущая рама, боковые щиты, кожухи, лестницы и ограждения дока идут под полиэфир 60–80 мкм. Перед покраской обязательна подготовка сварных швов: у рампы их много, и коррозия с усталостью от вибрации концентрируется именно на них. Непроваренный шов даёт микрощель под влагу и слабое место под покрытие, поэтому подготовку швов не пропускают. Для наружной эстакады раму лучше вести дуплексом цинк плюс полиэфир, чтобы сколы от эксплуатации не уходили в ржавчину.
С механизмом правило жёсткое: пары трения не красят. Петли, оси, шарниры и шток гидроцилиндра либо маскируют перед камерой, либо ставят на узел уже после полимеризации. Порошок в зазоре шарнира крошится, забивает пару и меняет посадку, а на полированном штоке цилиндра он вообще лишний, там работает масляная плёнка. Красить у цилиндра можно только неподвижный корпус и кожух.
И последнее по логистике. Настил и рама часто длиннее стандартной камеры, губа с вылетом добавляет габарит. Крупную раму красят частями или в проходной печи, планируя стыки заранее. Цену такого узла считают от площади, массы и схемы, а не от штуки, детали в разборе про цену порошковой покраски. По той же логике «рама декор, рабочая зона антикор» красят дорожные отбойники и барьерные ограждения.
