Главная / Изделия и материалы
Порошковая покраска подоконников, отливов и нащельников
Доборы из оцинковки 0,5–1,2 мм капризны по трём причинам: тонкий металл ведёт при нагреве, цинк газит и даёт пузыри, острые кромки капельника плохо держат плёнку. Лечится дегазацией на 200 °C, вертикальным подвесом длинномера за жёсткие зоны и суперпрочным полиэфиром под фасад. Красят с двух сторон.
Отлив из оцинковки 0,7 мм длиной 2 метра заходит в камеру ровным, а выходит с пузырями по всей полке и волной по диагонали. Ни то ни другое не про перегрев: пузыри дал цинк, волну дала тонкая полоса без рёбер. Доборные элементы (отливы, нащельники, парапеты, подоконники, доборка кровли и фасада) собирают сразу несколько сложных для порошка свойств. Разберём по порядку, где что ломается и как красить, чтобы вышло ровно и без пор.
Что за металл приходит и чем он капризен
Отлив, нащельник, парапетная крышка и оконный подоконник почти всегда гнут из рулонной оцинкованной полосы 0,5–0,7 мм, реже до 1,2 мм. Это самый неудобный для порошка металл сразу по нескольким пунктам.
- Тонкая полоса. При 0,5–0,7 мм жёсткости мало, а напряжения от рулонной прокатки и гибки те же, что у толстого листа. Плоский участок ведёт первым.
- Цинк на поверхности. Оксиды цинка держат влагу и воздух: при нагреве газ рвётся наружу через свежую плёнку и оставляет пузыри и кратеры.
- Острые гнутые кромки. На острой кромке капельника плёнка стягивается, толщина падает, и это первое место, где пойдёт коррозия.
- Длина. Отлив ходовой длины 2 м, гнут и до 3 м. Длинномер сложнее ровно повесить и прокрасить целиком.
Хорошая новость: гибка играет и на нас. Каждый сгиб это ребро жёсткости, поэтому гнутый нащельник с капельником и двумя полками ведёт заметно меньше плоской заготовки той же толщины. Воюем в основном с плоскими длинными участками и с цинком.
Дегазация: почему цинк газит и как это убрать
Пузыри на оцинковке это не брак краски и не грязь. Это выход газа из-под плёнки. Механизм такой: на цинке остаются оксиды, которые удерживают влагу и воздух в микропорах. Порошок нанесли, деталь пошла на 180–200 °C, оксиды нагрелись, влага и воздух вскипели и полезли наружу сквозь ещё жидкое покрытие. Получаются кратеры (если газ вышел) или пузыри-вздутия (если застрял под плёнкой).
Второй рычаг это сам порошок. Есть дегазирующие грейды полиэфира с добавкой (обычно бензоин), которая даёт газу выходить сквозь плёнку, не оставляя кратера. Для оцинковки берут именно их. И режим: лучше ниже температура и дольше выдержка, чем высокая рывком, тогда газ выходит порциями, а не взрывом. Перед дегазацией деталь обезжиривают и делают лёгкий свипбласт или фосфатирование, чтобы снять рыхлый оксид. Подробно про режимы прожига есть в разборе про покраску оцинковки и дегазацию и общий разбор оцинкованного стального листа.

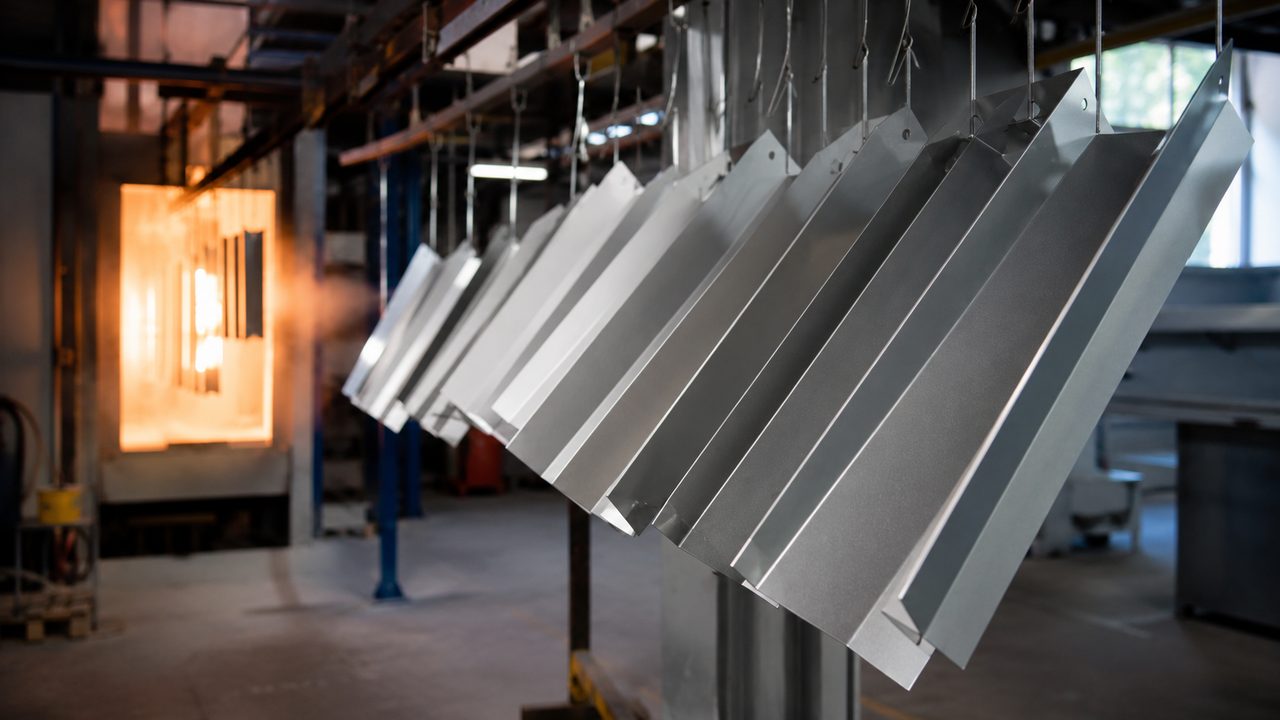

Как повесить, чтобы не повело и прокрасилось целиком
Способ навешивания для тонкого длинномера важнее режима. Отлив, лежащий плашмя на решётке, провисает под своим весом на горячем металле и застывает с прогибом. Правила простые.
- Вешать вертикально или под наклоном, чтобы деталь висела свободно, а не лежала.
- Длинномер 2–3 м держать за несколько точек по длине, чтобы не провис в середине.
- Крючки цеплять в жёсткие зоны с отбортовкой, а не на тонкий свободный край.
- Не зажимать деталь жёстко в двух точках: металл при нагреве расширяется, зажатому листу некуда деться и его выгибает.
- Между деталями оставлять зазор на обдув и заряд, чтобы не слиплись и прокрасились с обеих сторон.
И плавный нагрев. Если камера выходит на 200 °C рывком, край полосы у нагревателя раскаляется, а середина отстаёт. Разница 40–60 °C между зонами одной детали и даёт волну. Подъём 5–7 °C в минуту с активным обдувом выравнивает прогрев. Тема поводки шире, она разобрана в статье про то, как металл ведёт и коробит при нагреве.
Краевой эффект: слабое место капельника
На острой кромке капельника или отбортовки плёнка порошка при оплавлении стягивается к телу детали. Поверхностное натяжение тянет расплав с угла, и толщина на самой кромке падает до 30–40 мкм вместо 60–80 мкм на плоскости. Именно с этой обеднённой кромки на фасаде пойдёт первая рыжина, потому что там тоньше всего и открытый край.
Что помогает:
- Притупить или слегка скруглить острую кромку капельника до покраски. Скруглённая кромка держит плёнку лучше острой.
- Дать кромке дополнительный проход пистолетом, не заваливая при этом плоскость лишним слоем.
- Следить за клеткой Фарадея во внутренних углах гнутых полок: в глубокой нише порошок садится плохо. Иногда приходится снизить напряжение и подойти ближе. Про этот эффект есть в общем разборе оснастки, подвесов и заземления.
| Ошибка на доборе | Чем оборачивается на фасаде |
|---|---|
| Не сделали дегазацию цинка | Пузыри и кратеры, под ними влага, подплёночная коррозия за сезон |
| Красили только лицо, изнанку голой | Конденсат с тыла съедает цинк, рыжие потёки по низу отлива |
| Острая кромка без притупления | Тонкая плёнка на капельнике, первая рыжина с края |
| Обычный полиэфир вместо суперпрочного | Мел и потеря цвета на солнце за 2–3 года, разнотон с соседними элементами |
| Резкий нагрев тонкой полосы | Волна по длине отлива, кривой стык при монтаже |
Двусторонняя покраска и почему без неё нельзя
Отлив и подоконник видно с двух сторон: сверху лицо, снизу капельная кромка. Но красить только видимое нельзя. Влага, которая скапливается под отливом на границе с утеплителем или откосом, сожрёт незащищённый цинк с изнанки, и деталь начнёт ржаветь изнутри, при живом лицевом покрытии. Практически двусторонний прокрас требует вертикального подвеса и обдува со всех сторон: если деталь висит вплотную к соседней или к стенке камеры, тыл окажется в тени факела и выйдет непрокрашенным.
С доборами правило одно: голого цинка на фасаде остаться не должно нигде, даже там, где его не видно. Ржавеет всегда изнанка, а вылезает наружу.
практика покраски фасадной доборки
Какой порошок брать под фасад
Доборы живут на улице под прямым солнцем. Обычный полиэфир (класс QUALICOAT 1, около 1000 часов ускоренного старения) на южной стороне мелит и теряет глянец за 2–3 года. Для фасада берут суперпрочный, супердюрабл, полиэфир класса QUALICOAT 2: 2000 часов ускоренного старения, три года натурных испытаний во Флориде, срок службы 15 лет и дольше. В составе усиленные УФ-абсорберы и HALS-стабилизаторы, которые держат цвет.
Цвет по RAL подбирают заранее и красят всю партию доборки одним замесом. Если отливы, нащельники и парапеты одного фасада красить в разное время и разными партиями порошка, особенно металликом, вылезет разнотон между соседними элементами. Про выбор оттенка и типа блеска есть отдельный разбор какую порошковую краску выбрать.
Как проверить, что деталь реально прогрелась, а не только воздух?
Порядок работы по доборам
- Обезжирить, снять рыхлый оксид цинка (свипбласт или фосфатирование).
- Дегазация: прогреть голую деталь до 200 °C, дать газам выйти, остудить.
- Притупить острые кромки капельника, где это возможно.
- Повесить вертикально за жёсткие зоны, длинномер за несколько точек, с зазором на обдув.
- Напылить дегазирующим суперпрочным полиэфиром с двух сторон, дать кромкам добавочный проход.
- Полимеризация 180–200 °C, 10–15 минут по металлу, с плавным подъёмом и обдувом. Отсчёт по детали.
Про детали, которые не влезают в камеру по габариту, есть разбор длинных и негабаритных деталей, а про соседний фасадный алюминий лежит статья про покраску фасадных алюминиевых профилей.
