Порошковая покраска перфорированного листа (перфолиста)
Каждое отверстие перфолиста работает как микро-клетка Фарадея: порошок садится на входную кромку и не идёт в глубину. Красьте на 40–60 kV (или трибо), в два прохода с обеих сторон, и закладывайте порошка в 1,5–2 раза больше, чем на глухой лист той же площади.
На листе 1×2 м с круглой перфорацией Rv5-8 живого сечения около 40 %, а суммарная длина кромок отверстий переваливает за сотню метров. Каждая такая кромка отбирает порошок себе и не отдаёт его в отверстие. Отсюда две беды сразу: непрокрас там, где нужно покрытие, и перерасход там, где не нужно.
Почему перфолист красится хуже глухого листа
У глухого листа задача простая: положить ровный слой на плоскость, корона с её эффектом обёртывания делает это отлично. У перфолиста плоскости почти нет, есть решётка из перемычек и тысячи кромок. Электростатика тут работает против маляра.
Отверстие ведёт себя как микро-конденсатор, и это меняет всё. Силовые линии поля замыкаются на ближней, входной кромке. Порошок летит по этим линиям и оседает на входе, а в глубину отверстия и на тыльную кромку не попадает. То же на сетке: каждый узел плетения и обратная сторона проволоки стабильно недокрашены. Это та же клетка Фарадея, что в углу короба, только размноженная на всю площадь листа.
Второй фактор это металл. Перфолист в дело чаще идёт тонкий, 0,5–1,5 мм. Массы мало, теплоёмкость низкая, лист быстро греется и так же быстро ведёт при неравномерном нагреве. Про это ниже.
Режим напыления: снизить напряжение или взять трибо
Первый инстинкт новичка: добавить напряжения, чтобы «пробить» отверстия. Это ошибка. Стандартная корона работает на 60–80 kV. На перфорации при таком напряжении включается обратная ионизация: порошок пилит на входных кромках толстым рыхлым слоем, уже налипшие частицы заряжаются тем же знаком и начинают отталкивать новые. В итоге шагрень на кромках и по-прежнему голая глубина отверстия.
Работает противоположное:
- Ронять напряжение до 40–60 kV на обычной перфорации, до 30–50 kV на мелкой ячейке и ПВЛ.
- Подавать факел под тупым углом в кромку, а не перпендикулярно в перемычку рядом с ней.
- Снижать выход порошка и расход транспортного воздуха, чтобы не сдувать порошок с тонких прутков.
Радикальное решение это трибо-пистолет. Трибостатическая зарядка идёт трением порошка о фторопластовый ствол, электростатического поля при этом не возникает. Нет поля, значит нет клетки Фарадея и нет обратной ионизации, порошок сам затекает в ячейки. Плата за это: трибо медленнее и даёт меньше КПД переноса на плоскости, поэтому на глухих деталях смысла в нём нет, а на сетке-рабице он часто единственный вариант.
Перфолист нельзя пробить напряжением. Его берут низким kV, тупым углом и вторым проходом. Всё, что сверх этого, уходит в обратную ионизацию.
практика цеха порошковой окраски
Двойной прокрас: коэффициент 1,5 или 2
За один проход с одной стороны тыльные кромки отверстий останутся голыми и заржавеют первыми. Поэтому перфолист всегда красят с двух сторон, и от того, насколько тщательно, зависит цена:
| Коэффициент | Что значит | Когда брать |
|---|---|---|
| 2 | Обе стороны прокрашены полностью, полный слой | Лист виден с двух сторон: экраны, фасадные кассеты, ограждения |
| 1,5 | Лицевая идеально, тыльная антикоррозийно тонким слоем | Тыл к стене или не на виду, важна только защита от ржавчины |
На практике это две проходки: покрасили с лицевой, перевернули (или второй пост) и добрали со второй стороны то, что клетка Фарадея не пустила внутрь отверстий с первой. Именно второй проход закрывает тыльные кромки.
Сколько реально уходит порошка
Считать расход перфолиста по габаритной площади листа значит недозаказать порошок вдвое. Отправная точка для глухого металла: 120–140 г/м² при слое 70–80 мкм, укрывистость 8–12 м²/кг. Дальше три надбавки:
- Двойной прокрас: коэффициент 1,5–2 к площади.
- Кромки отверстий тянут порошок на себя, плюс часть просто просыпается сквозь отверстия мимо детали.
- Запас на просып и осадку в камере: не 10 % как на простой детали, а 15–20 % как на сложной.

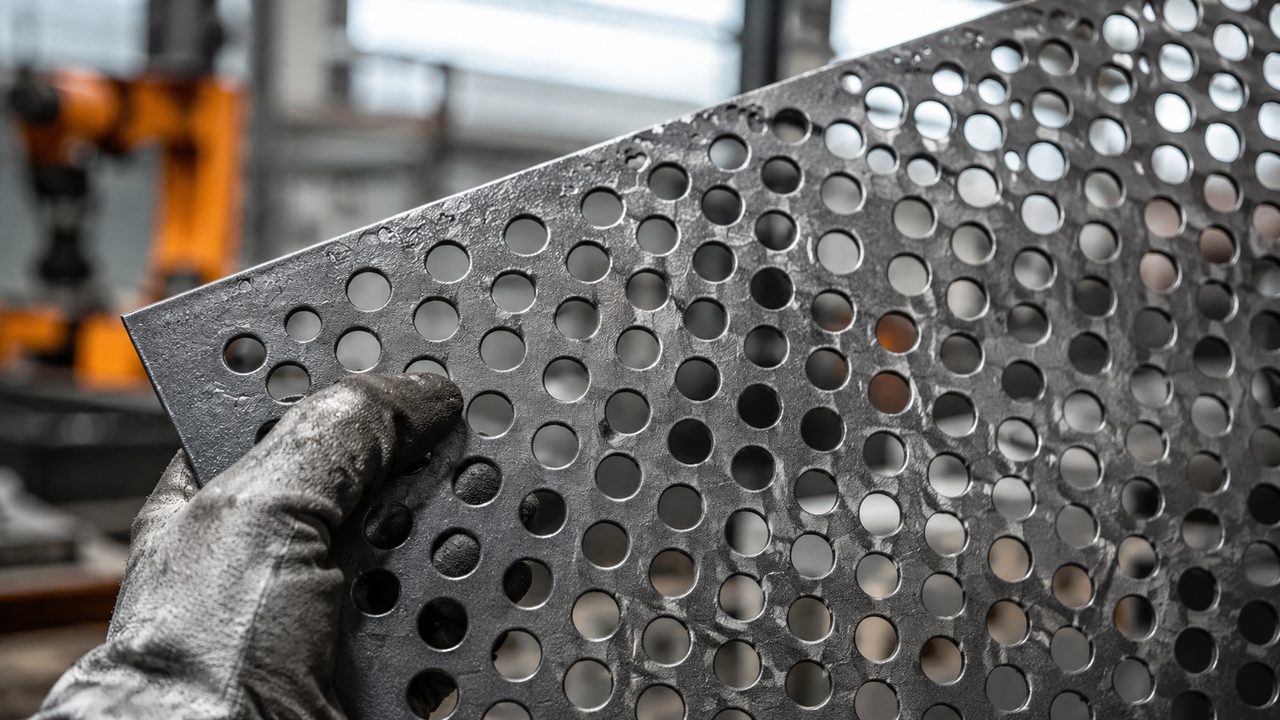

Сложите всё, и на перфолист уходит порошка в 1,5–2 раза больше, чем на глухой лист той же габаритной площади. По толщине цельтесь в 80–120 мкм на перемычках, чтобы даже на острых кромках отверстий легло не меньше 40–60 мкм: с острого ребра плёнка при оплавлении утягивается и тончает.
Развилка по размеру ячейки
Тактика зависит от того, что за перфорация перед вами. Мерить по отверстию:
Корона на 50–60 kV справляется, отверстия не забиваются, кромки спокойно добираются со второй стороны. Обычный двусторонний прокрас, ничего экзотического.
Корона упирается в клетку Фарадея на каждой ячейке. Берите трибо или роняйте до 30–40 kV, снижайте выход порошка, иначе отверстия зарастают свежим слоем и живое сечение падает. Тут двойной прокрас обязателен, а контроль забивания важнее скорости.
Ошибка при покраске перфолиста и чем она оборачивается
| Ошибка | Последствие |
|---|---|
| Гонят 80 kV, чтобы «пробить» отверстия | Обратная ионизация, шагрень на кромках, глубина отверстия голая |
| Красят в один проход с одной стороны | Тыльные кромки непрокрашены, ржавеют первыми |
| Большой выход порошка на мелкой ячейке | Отверстия зарастают, живое сечение падает, брак по виду |
| Сильный обдув, много транспортного воздуха | Порошок сдувает с тонких перемычек, полосит |
| Считают расход по габаритной площади | Недозаказ порошка в 1,5–2 раза |
| Тонкий лист впритык к ТЭНам, резкий нагрев | Коробление, лист «пропеллером» |
| Только корона на сетке-рабице | Клетка Фарадея не берётся, узлы плетения голые |
Полимеризация тонкого перфолиста без коробления
Режим тот же, что и для остального: 180–200 °C по детали, выдержка 10–15 мин после того, как металл прогрелся до режима, а не с момента загрузки. Тонкий лист прогревается быстрее массивной детали, и это плюс, но он же быстрее остывает и легче ведёт. Что делать:
- Греть плавно, без резкого выхода на температуру.
- Не ставить лист впритык к ТЭНам: локальный перегрев сразу коробит.
- Убрать прямой поток воздуха от вентилятора на лист, иначе одну сторону греет, другую студит.
- Вешать вертикально с натягом или на рамке, чтобы лист не гулял.
- Контролировать температуру самого металла пирометром, а не по табло камеры.
