Порошковая покраска откатных и распашных ворот
Полотно откатных ворот при проёме 4 м вместе с противовесом уходит за 6 м, а стандартная камера полимеризации у частника 2–3 м. Отсюда развилка: красить секциями и потом сваривать (шов и полоса 30–100 мм вокруг него выгорят, останется под подкраску) либо гнать узел целиком в удлинённую проходную камеру до 6–7 м. Плюс отдельная забота: петли, ролики консоли и зубчатую рейку красить нельзя, иначе слой 60–120 мкм заклинит ход.

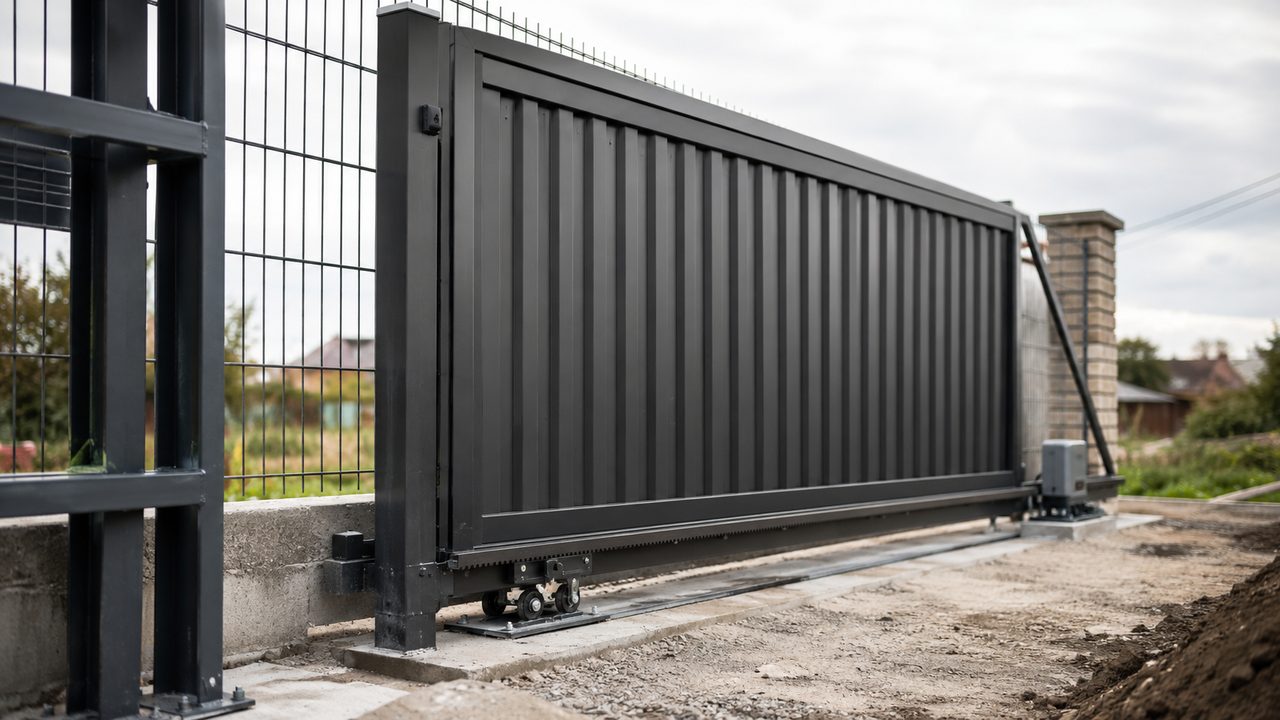

Створка распашных ворот шириной 2 м заходит в трёхметровую камеру без вопросов. А вот откатное полотно проёма 4 м с противовесом это уже 6 м и около 600 кг сваренного профиля с зашивкой профлистом. Такую махину целиком в тупиковую камеру не поставить. И тут владелец слышит соблазнительное «покрасим по частям, а на месте сварим». Звучит логично, а на деле после сварки шов приходится маскировать баллончиком, потому что порошок в зоне сварки сгорает. Разберём, где эта развилка проходит, почему сварка после покраски портит покрытие, и как быть с узлами, которые двигаются и краску не терпят.
Где проходит граница габарита
Считать надо не проём, а длину полотна. Откатные консольные ворота состоят из проёмной части и противовеса, и полная длина полотна равна проёму, умноженному на 1,5. Проём 4 м даёт полотно 6 м, проём 6 м уводит за 9 м. Ни в какую бытовую камеру это не влезет. Распашные ворота проще: каждая створка это 1,5–2,5 м, и они спокойно красятся по одной.
| Изделие | Длина в покраску | Влезает в камеру 3 м |
|---|---|---|
| Створка распашных ворот | 1,5–2,5 м | да, по одной |
| Калитка | 1,0–1,2 м | да |
| Откатное полотно, проём 3 м | ~4,5 м | нет, нужна камера от 5 м |
| Откатное полотно, проём 4 м | ~6 м | нет, проходная или секции |
Вывод из таблицы простой. Всё, что длиннее камеры на пару метров, попадает в развилку: делить на секции или искать камеру подлиннее. Как выкручиваются с длинномером в целом, разобрано отдельно в статьях про длинные и негабаритные детали и размеры камеры. Здесь важнее специфика именно ворот: у них есть движущиеся узлы, и это меняет всю логику.
Почему сварка после покраски убивает плёнку
Порошок отверждается при 180–200 °С. Дуга при сварке даёт в точке шва тысячи градусов. Полимерная плёнка вокруг стыка не просто плавится, она обугливается и выгорает полосой. Ширина повреждённой зоны зависит от режима и толщины металла, но реально это 30–100 мм в каждую сторону от шва. В этой полосе покрытие вздувается пузырями, покрывается копотью, местами отходит до голого металла. То есть вы получили не аккуратный шов, а грязную выгоревшую ленту поперёк свежекрашеного полотна.

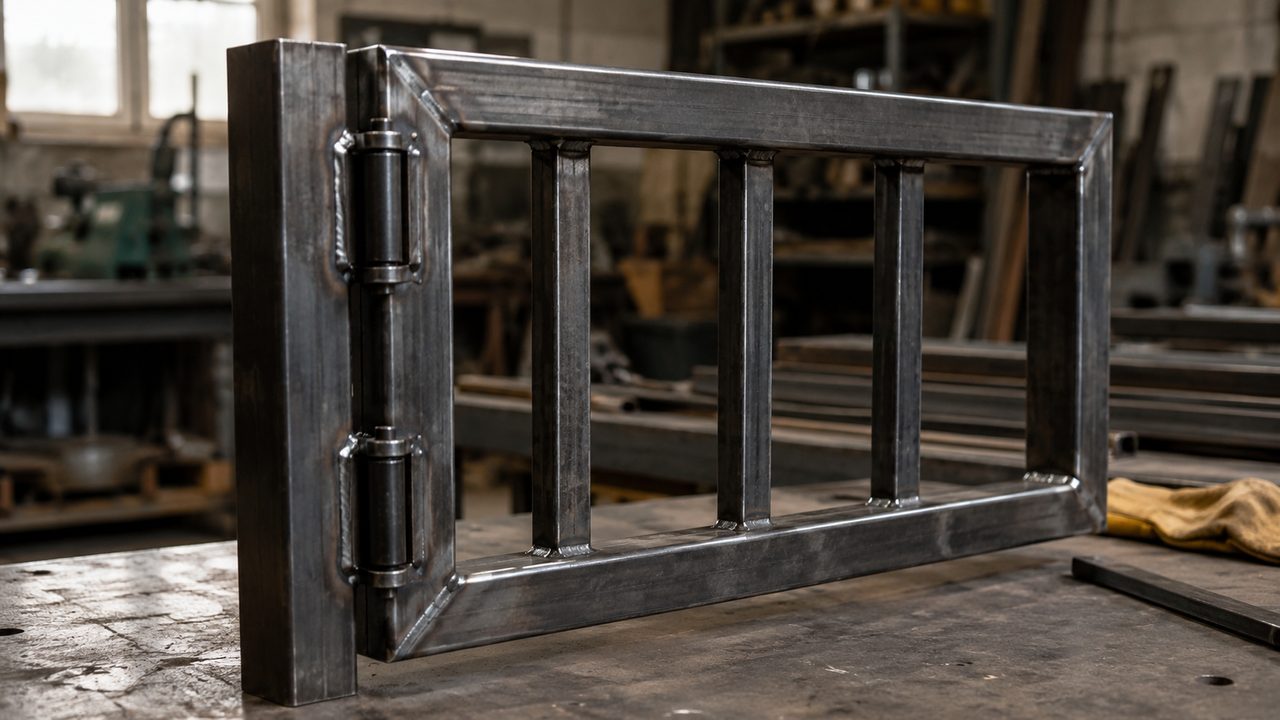

Отсюда правило: варить каркас надо до покраски, а красить уже собранный узел. Сварные швы при этом зачищают от окалины и брызг заранее, потому что окалина грунт не держит, про это есть разбор подготовки швов. Если камера позволяет, собранное полотно красят целиком и никаких стыков под подкраску не остаётся. Механизм отслоения плёнки на плохо подготовленной или перегретой поверхности подробно в материале про отслаивание краски.
Развилка: секции со швом или проходная камера
Когда полотно не влезает, честных пути два, и у каждого своя цена.
Секции экономят на оборудовании, но оставляют шов под кисточку. Проходная камера красит собранное полотно целиком и без стыков, но такую камеру ещё надо иметь или заказать под свой габарит.
практика покраски крупногабарита
- Секции плюс сварка на месте. Полотно режут на части по длине камеры, красят каждую, монтируют и варят стыки. Дёшево по оборудованию, но шов и полоса вокруг выгорают и идут под подкраску. Годится, когда стык прячется за профлистом или ложится на малозаметную зону.
- Проходная или удлинённая камера. Полотно варят целиком, красят одним заходом в камере длиной 6–7 м. Ни одного выгоревшего шва, покрытие сплошное. Это уже не гаражный формат, а промышленная линия или камера, собранная под конкретный габарит.
Если ворота делаются на поток или габарит повторяется, вопрос решается не подкраской, а камерой правильной длины. Собрать такую под свой размер реально, логика раскладки нагрева и утепления под длинную камеру та же, что в разборе сборки камеры своими руками, только корпус длиннее и режим считают по массе металла, а не по таймеру, смотри температуру и время полимеризации.
Узлы движения: что не красят и что маскируют
Ворота отличаются от глухого забора тем, что они двигаются. А слой порошка 60–120 мкм на сторону в подвижной посадке съедает зазор и приводит к клину. Поэтому каждый узел, где есть трение или зацепление, из зоны покраски выводят: маскируют термоскотчем и заглушками либо ставят на чистый металл уже после камеры. Как маскировать грамотно, разобрано в статье про маскировку термоскотчем и заглушками.
| Узел ворот | Проблема при покраске | Решение |
|---|---|---|
| Ролики опорной консоли (каретки) | слой на дорожке качения нарастает и клинит ход | ставят после покраски на чистый металл |
| Зубчатая рейка (модуль M4–M6) | краска забивает зубья, шестерня привода не входит в зацепление | рабочие зубья маскируют или красят только тело рейки |
| Петли распашных ворот | порошок на оси и втулке выбирает зазор, петля идёт туго | трущиеся поверхности маскируют, полуоси варят после |
| Верхний и нижний уловитель | слой на посадочной плоскости мешает точной ловле ролика | плоскости оставляют чистыми под регулировку |
| Привод, концевики, электрика | нагрев 180 °С выводит из строя | в камеру не ставят, монтируют после |
Отдельно про несущую консольную балку. Её сечение 60×55 или 90×75 мм со стенкой 3,5–5 мм красят снаружи как обычный профиль, а вот внутреннюю направляющую, по которой катятся ролики, чистой держат обязательно. Забьёте краской внутреннюю дорожку, и полотно поедет рывками или встанет вовсе.
Краска и антикор для уличных ворот
Ворота стоят на улице круглый год: дождь, снег, ультрафиолет. Отсюда выбор в сторону полиэфира, эпоксид на солнце мелит и желтеет за сезон. Толщину на улице держат 60–100 мкм. Разницу смол подробно смотри в разборе про эпоксидную и полиэфирную краску. Если хочется забыть про подкраску на десятилетия, берут дуплекс: сначала горячее цинкование, поверх полиэфировый порошок. Такая связка держит до 50 лет против примерно 20 лет у одного порошка по стали, потому что цинк защищает металл электрохимически даже на сколах.
- сварные швы зачистить до покраски, окалина грунт не держит;
- полости профтрубы заглушить или продуть, иначе внутри копится конденсат;
- полиэфир для улицы, толщина 60–100 мкм;
- под долгий срок дуплекс цинк плюс полиэфир;
- все подвижные узлы маскировать до камеры.
Общие вопросы покраски сварных ворот и заборов без упора на габарит собраны в отдельном разборе про ворота, заборы и сварные конструкции. Здесь же суть в одном: у откатных ворот сначала решают проблему длины и движущихся узлов, а цвет и глянец вторичны.
