Главная / Применение и загрузка
Порошковая покраска опор освещения, столбов и мачт
Опора освещения это три задачи разом. Первая: длинномер 4–10 м не влезает в обычную камеру, а резать его нельзя, нужна проходная печь 7–9 м или вертикальная подвеска. Вторая: опора почти всегда горячеоцинкованная, а порошок по цинку требует выдержки и дегазации при 200–230 °C, иначе газ даст кратеры и покрытие вздуется. Третья: улица и солнце, поэтому только полиэфир или полиуретан, эпоксид на УФ выгорает. Связка цинк плюс порошок (дуплекс) держит на опоре до 50 лет против 20 лет у одного порошка.

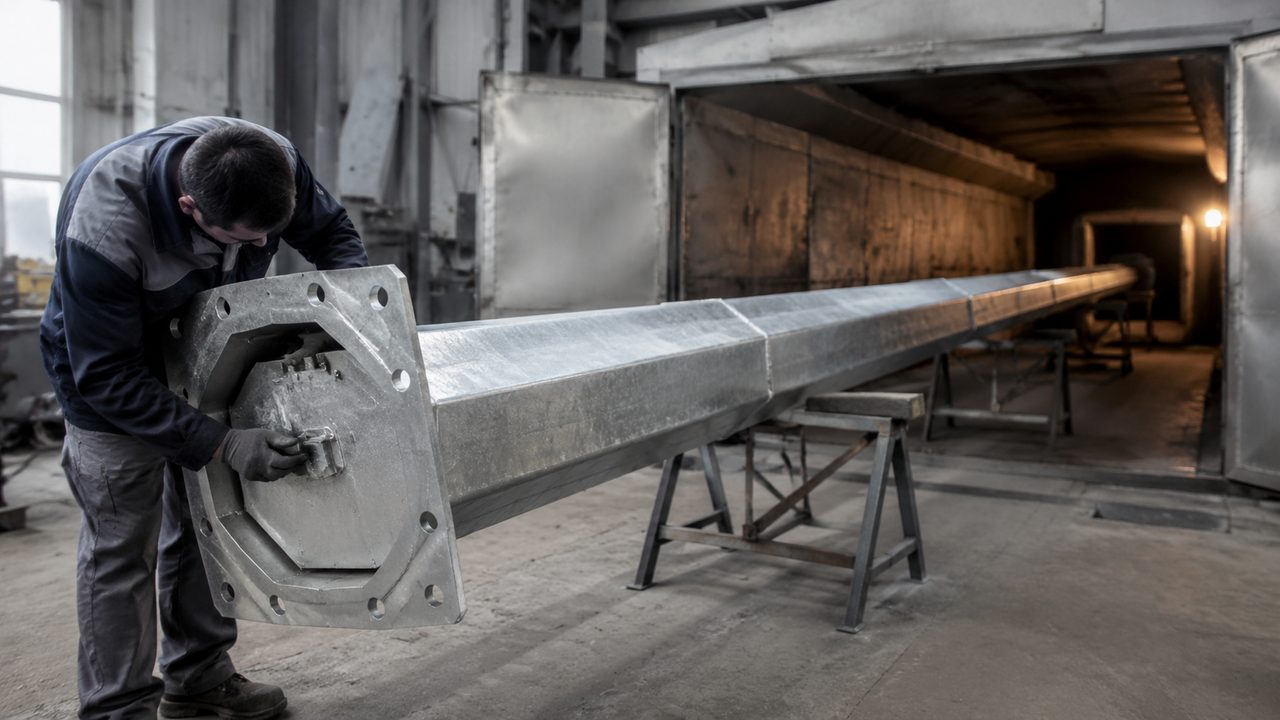

Восьмиметровую граненую опору привозят на покраску уже оцинкованной, с продольным сварным швом, лючком у основания и фланцем под закладную. Стенка 3–4 мм, сама она полая и коническая: у вершины диаметр около 100 мм, к комлю расширяется. И вот эту деталь надо целиком прогреть до режима, ровно покрыть и не запороть кратерами от цинка. Каждая из трёх особенностей опоры (длина, цинк, улица) тянет за собой свой набор ограничений. Разберём по порядку, и главное, как из связки цинка и порошка выжать полвека службы для детали, которую после установки уже не снять.
Длинномер: опору не режут, её надо куда-то положить
Заборную секцию можно распустить на монтажные части, а опору нет. Она несущая, нагружена ветром и весом светильника, и любой лишний шов на теле это слабое место. Значит, деталь входит в камеру целиком или не входит вовсе. Отсюда развилка по способу загрузки.
- Проходная (сквозная) камера на 7–9 м. Опора заезжает с одной стороны, выезжает с другой, разворачивать внутри не надо. Самый удобный вариант под поток опор и мачт.
- Вертикальная (шахтная) подвеска. Опору вешают за вершину или комель в высокой печи. Экономит площадь цеха, но требует высоты потолка и аккуратного равномерного нагрева по вертикали, снизу всегда горячее.
- Секционная мачта. Если высота за 12 м, конструкцию и так собирают из секций фланцами или телескопом. Каждую секцию красят отдельно в камере по её длине, стыкуют на объекте.
Ещё одна засада длинномера это провисание. Тонкостенная опора при 180–200 °C теряет часть жёсткости, и если висит на одной точке, середина проседает под своим весом. Из печи деталь выходит с лёгким прогибом, а на монтаже это уже не выправить. Опору кладут на опоры-трестли или вешают за 2–4 точки на траверсе. Подробнее про загрузку негабарита в разборе про длинные и негабаритные детали, а про крюки и заземление в статье про оснастку и подвесы.
Оцинковка: порошок по цинку ведёт себя не так, как по стали
Заводская опора приходит горячеоцинкованной по ГОСТ 9.307-2021, это норма. И это же создаёт две проблемы, которых нет на голой стали. Первая это адгезия. Свежий блестящий цинк гидрофобен и инертен, порошок на нём сидит слабо и отслаивается пластами через сезон. Плюс на выдержанной оцинковке нарастает белый рыхлый налёт гидроксида цинка, к которому не липнет ничего.
Поэтому цинк готовят: обезжиривают, убирают белый налёт, дают лёгкую шероховатость свипингом (мягкий абразив снимает всего 3–5 мкм цинка, не пробивая его до стали), затем кладут адгезионный грунт для цинка. Свежую блестящую оцинковку либо выдерживают 2–4 недели, либо травят кислым составом принудительно. Как это связано с отслаиванием в целом, разобрано в статьях про отслаивание краски и низкую адгезию порошка.
Вторая проблема это газ. В цинковом слое сидит остаточный водород и цинковые пары, при нагреве до 180–200 °C они выходят через плавящуюся плёнку порошка и лопаются пузырями. На поверхности остаются кратеры, наколы, точечные вздутия. Лечится дегазацией: опору прогревают в камере без порошка при 200–230 °C около 30–60 минут, газ выходит через открытую поверхность, лопаться нечему. Потом остужают, красят, полимеризуют штатно. Механизм подробно в материале про покраску оцинковки и дегазацию.
На горячем цинке опоры 70 мкм и толще дегазацию не пропускают. Проще один раз прогреть восьмиметровую деталь, чем потом снимать её с монтажа и перекрашивать из-за кратеров.
практика покраски опор
Улица и солнце: почему только полиэфир, не эпоксид
Опора стоит под открытым небом весь свой срок. Тут отсекается целый класс порошков. Эпоксидная краска красива и цепка, но на ультрафиолете она мелит (поверхность превращается в пудру), выгорает и теряет цвет, а ещё желтеет при перегреве в полимеризации. Для интерьера эпоксид хорош, для опоры нет.
Для наружки берут полиэфир или полиуретан. Полиэфир держит атмосферу и УФ, это рабочая лошадка для опор и ограждений. Полиуретан идёт туда, где солнце жёстче или нужна стойкость к топливу и маслам, он стабильнее по цвету при перегреве. Для фасадных мачт в агрессивной среде применяют PVDF, но он дороже. Тонкости выбора смолы под улицу в статье про УФ-стойкость и полиуретан для фасада, а общий разбор типов краски в материале про выбор порошка.
Толщину под улицу держат от 60–80 мкм. Тонкий слой 40 мкм для опоры мало: на кромках лючка, на фланце и на рёбрах гранёной трубы он протирается и пробивается коррозией первым. Про слои и микроны есть отдельный разбор толщины покрытия.

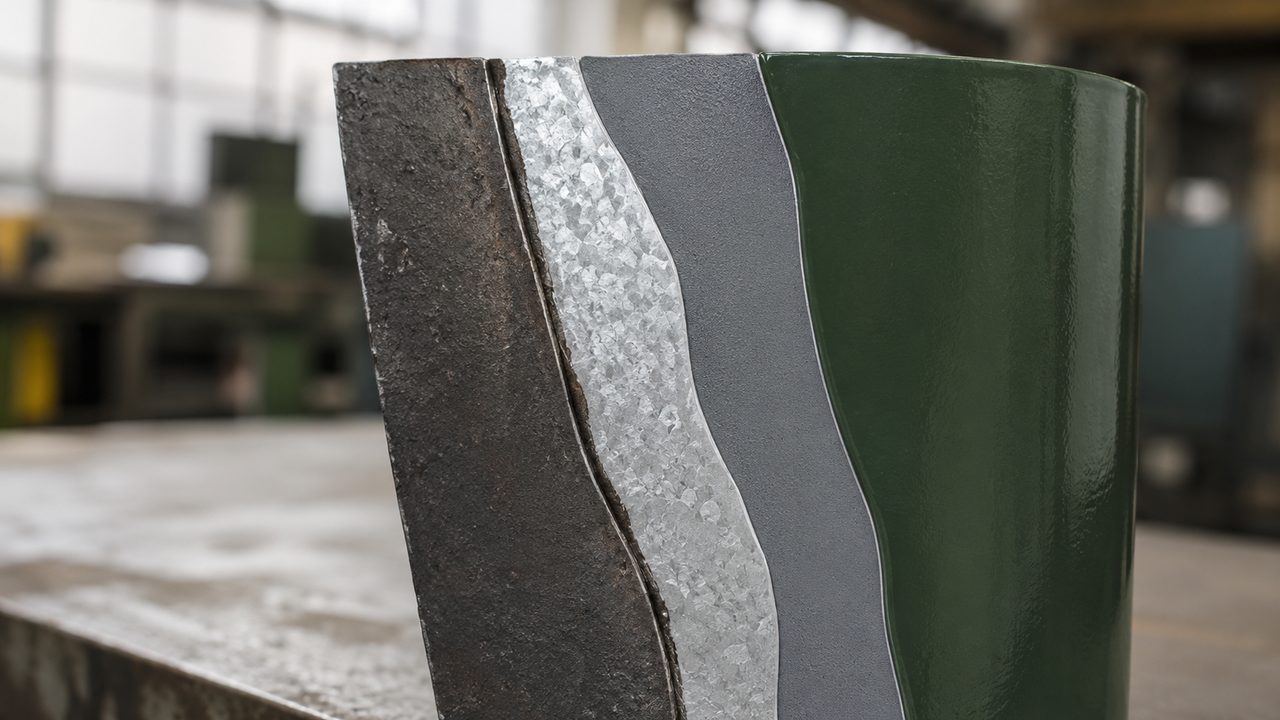

Дуплекс: как срок службы опоры складывается из двух слоёв
Вот та экономика, ради которой опору вообще цинкуют, а потом ещё и красят. По отдельности: один горячий цинк держит на опоре около 25 лет, один порошок по стали примерно 20 лет. Логика подсказывает сложить и получить 45 лет. На деле дуплекс даёт до 50 лет и больше, и не потому что слои складываются, а потому что каждый закрывает слабое место другого. Разберём по слабым местам для этой детали.
| Слабое место | Что подводит в одиночку | Что закрывает партнёр |
|---|---|---|
| Скол на кромке лючка | порошок пробит, сталь оголена | цинк защищает сталь электрохимически, ржавчина не ползёт |
| Дождь и кислые осадки | цинк расходуется, тускнеет | порошок отсекает влагу от цинка, тот почти не тратится |
| Солнце и УФ | цинк белеет, вид уходит | полиэфир держит цвет и УФ |
| Царапина при монтаже | под краску подлезает коррозия | цинк не даёт ржавчине распространяться под плёнкой |
Пока порошок цел, цинк вообще лежит запасом и не работает как жертвенный анод. Как только появился скол или царапина (а на монтаже опоры это неизбежно), в дело вступает цинк. Поэтому опору, которую после установки не снять и не перекрасить на высоте 8–10 м без автовышки, красят по дуплексу сразу: ресурс закладывают на полвека, чтобы не возвращаться. Полный механизм синергии, коэффициенты и сроки по средам разобраны в отдельной статье про дуплекс цинк плюс порошок.
Режим и порядок работ по опоре
Массивный комель опоры прогревается медленнее тонкой вершины, поэтому режим считают по самой детали, а не по воздуху в камере. Термопара или пирометр меряют по металлу, как в разборе про контроль температуры детали. Порядок работ по опоре такой:
- принять оцинкованную опору, проверить выдержку цинка (свежий блестящий не красить);
- обезжирить, убрать белый налёт, свипинг, адгезионный грунт для цинка;
- дегазация при 200–230 °C, 30–60 мин, остудить;
- напыление полиэфира или полиуретана, толщина от 60–80 мкм;
- полимеризация при 180–200 °C с выдержкой по TDS, отсчёт от прогрева всей массы, включая комель.
Если опора идёт под пескоструй как неоцинкованная (бывает на ремонте старых столбов), красят её в течение 4 часов после обработки, дальше голая сталь ржавеет и адгезия падает. Это требование ГОСТ на подготовку под ЛКМ. Дегазация тут не нужна, газа из цинка нет, но нужен антикоррозийный грунт.
Опора наказывает за спешку жёстче мелкой детали: перекрасить восьмиметровый столб на высоте это автовышка, бригада и остановка освещения улицы. Поэтому все три её особенности закрывают на этапе покраски, а не потом.
