Порошковая покраска мезонинных стеллажей и ярусов

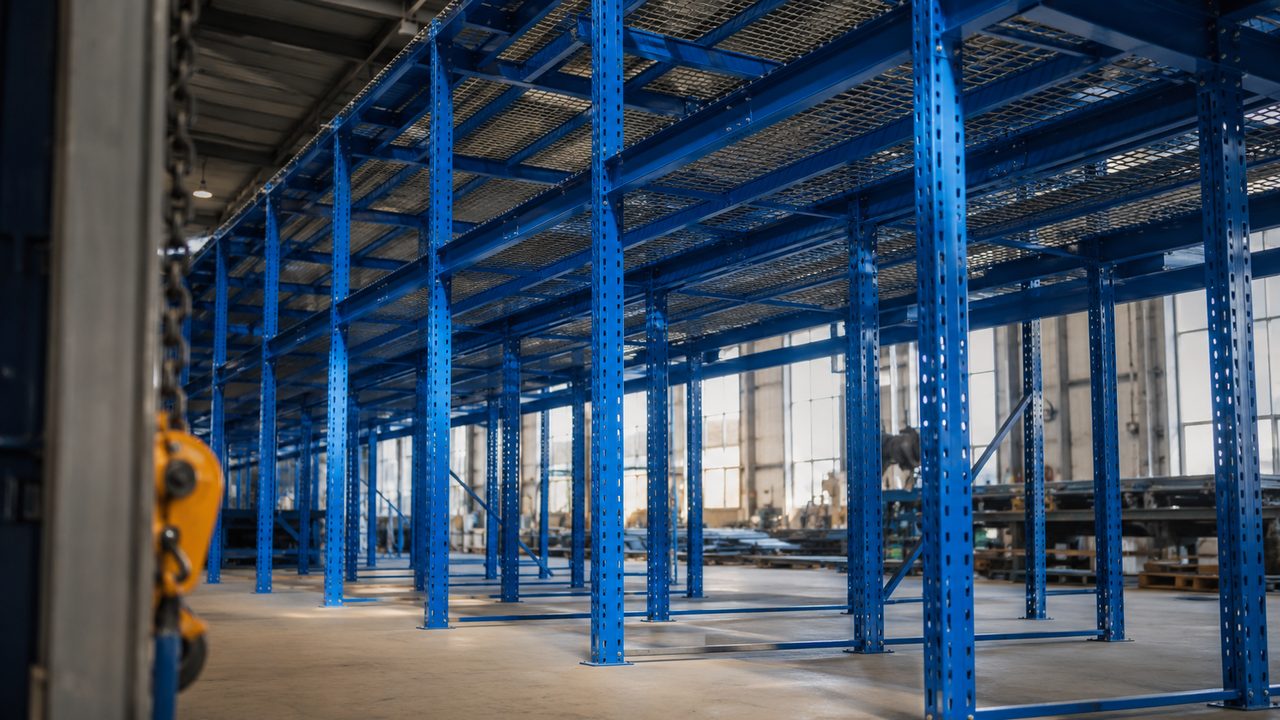

Один мезонинный стеллаж это не одна деталь, а 200–400 почти одинаковых стоек, балок и листов настила. Поэтому на потоке решает не глянец, а пропускная способность линии и стойкость к истиранию. Верх стеллажа почти не трогают, а низ бьёт погрузчик, поэтому нижние ярусы кроют толще (100–120 мкм) и муаром, который прячет царапины, а не декоративным глянцем.
На покраску привозят фуру металла: пачка перфорированных стоек по 4 м, сотня балок-траверс, стопка листов настила, связи, уголки, косынки. Всё чёрное, в масле от прокатки, с ярлыками партий. Заказчику не нужен «красивый стеллаж», ему нужно, чтобы 300 деталей вышли из камеры за смену, встали в один тон и пережили пять лет паллет и вилочника. Это задача про поток и износ, а не про декор. Разберём, как навесить максимум однотипных деталей, где стеллаж стирается первым и почему перфорация со сеткой красятся не так, как гладкая стойка.
Стеллаж это партия, а не изделие
Первое, что меняет подход: тут нет уникальной детали. Есть пять-семь типоразмеров, повторённых сотнями. Стойки одинаковой длины, балки одного профиля, настил из одинаковых листов. И экономика тут не как у штучной покраски, где возятся с одной сложной формой. Тут выигрывает тот, кто плотно навесит однотипное и не погонит камеру полупустой.
Считать просто. Камера на 6 м с двумя нитками подвеса берёт за проход около 40 стоек, цикл нагрев плюс выдержка плюс остывание примерно 40–50 минут. Погонишь её с 15 стойками вместо 40, и себестоимость каждой по электричеству и времени вырастает втрое, а тон между загрузками ещё и плывёт. Поэтому детали не красят по мере поступления, их сортируют по типу и копят до полной навески.
Отсюда и требование к длине. Стойка мезонина 3–6 м это негабарит, она диктует длину камеры и подвеса. Короткая печь заставит красить стойку в два захода со стыком по тону посередине, а это брак на видном месте. Как разложить такую длину по камере, разобрано в статье про длинные и негабаритные детали.
Где стеллаж стирается: низ работает, верх стоит
Износ на стеллаже распределён неровно, и это важнее, чем кажется. Верхние ярусы человек почти не трогает: туда кладут паллету раз в неделю краном или высоким погрузчиком, руками до них не дотянуться. А нижние один-два яруса это рабочая зона: сюда бьёт паллета при заводке, елозит вилка погрузчика, задевает тара, катят рохлю. Углы стоек на уровне пола ловят удар углом паллеты постоянно.
Значит, красить весь стеллаж «одинаково хорошо» это переплата сверху и недобор снизу. Толщину и стойкость наращивают там, где реально стирается.
| Элемент стеллажа | Нагрузка | Покрытие и толщина |
|---|---|---|
| Стойки нижних ярусов, углы у пола | удар паллеты, вилка погрузчика, истирание | полиэфир муар, 100–120 мкм |
| Балки-траверсы (полки) | трение поддона, точечная нагрузка | полиэфир, 80–100 мкм |
| Стойки верхних ярусов, связи | почти нет, только вид и коррозия | полиэфир гладкий, 60–80 мкм |
| Настил (лист, сетка) | истирание тарой, влага сверху | полиэфир, 70–90 мкм |
| Стеллаж под навесом / холодный склад | УФ, конденсат, перепад температур | полиэфир, эпоксид не брать |
По материалу выбор почти всегда полиэфир. Он держит удар, истирание, влагу и не боится УФ, если склад холодный или это уличный навес. Эпоксид жёстче по химии, но на солнце мелит и выгорает, а стеллаж нередко стоит у ворот или на неотапливаемом складе. Логика выбора смолы по условиям в разборе про выбор порошковой краски.
Почему берут муар, а не глянец
На стеллаже эстетика вторична, но фактура решает практичную задачу. Гладкий глянец красив ровно до первой царапины: каждая потёртость на нём бликует и видна за метры. На складе с погрузчиком таких потёртостей на нижних ярусах будет десятки уже за первый год. Муар устроен иначе. Его мелкий рельеф рассеивает свет, царапина тонет в текстуре и глазом не читается. Плюс текстурный слой физически толще, и истирается он медленнее гладкого.
Муар на нижнем ярусе экономит не краску, а нервы кладовщика. Через год работы гладкий чёрный глянец выглядит как драная кошка, а чёрный муар рядом почти как новый: царапины есть, но их не видно в рельефе.
практика окраски складского металла
Есть и предел: муар не броня. Если по стойке бьют углом паллеты в одну точку, никакая фактура не спасёт, металл под ней всё равно промнётся. Там работает физическая защита: полимерные отбойники и короба на самые ударные стойки нижнего яруса. Разница фактур и когда какая уместна разобрана в статье про фактурные покрытия муар и шагрень, а от чего зависит стойкость слоя по толщине в разборе про толщину покрытия и число слоёв.
Перфорация и настил: где порошок ложится тоньше

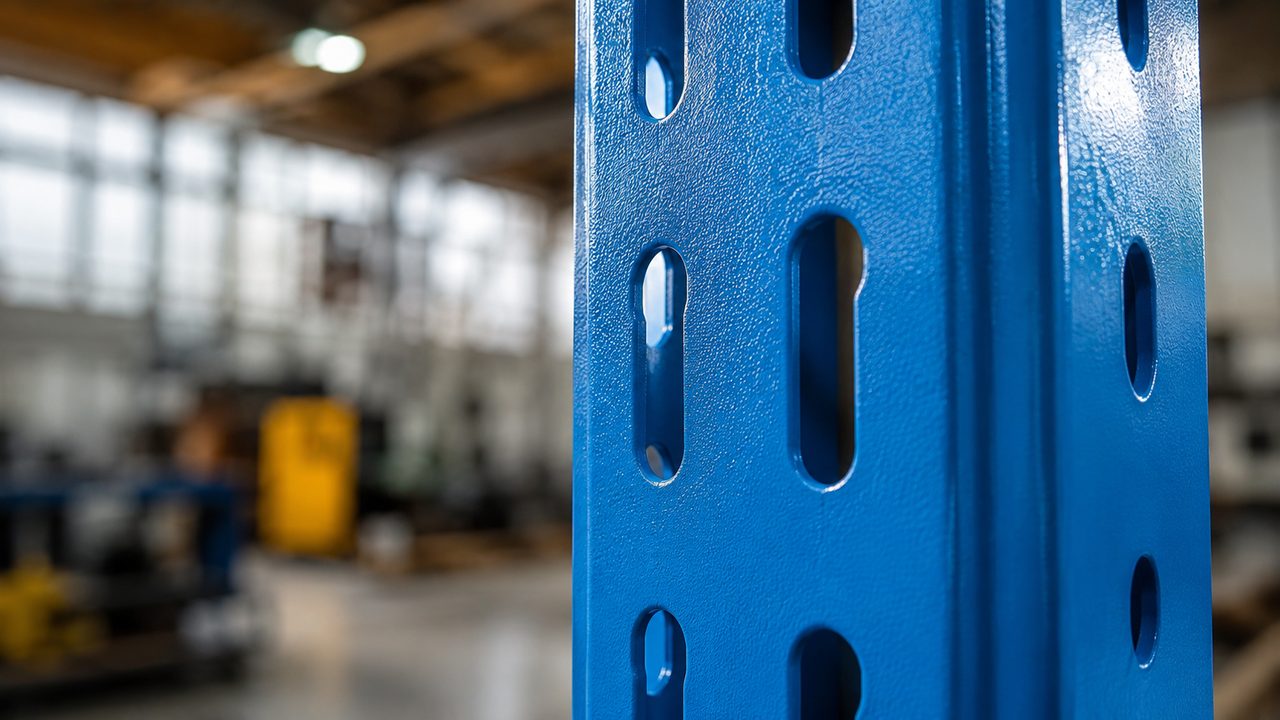

Стойка мезонина почти всегда перфорирована рядами отверстий под зацепы балок, и именно перфорация ломает ровное напыление. Острый край отверстия работает как клетка Фарадея: заряженный порошок огибает кромку по силовым линиям поля и в глубине паза ложится тоньше, а иногда почти не садится. На гладком поле стойки 80 мкм, а на кромке отверстия может быть 30–40 мкм, и там покрытие сотрётся первым.
Лечится настройкой пистолета, а не толщиной вообще. Снижают напряжение до 40–60 кВ, работают ближе и с меньшим потоком порошка, проходят стойку с двух сторон. После полимеризации толщиномер ведут по кромкам отверстий, а не по гладкому полю, где и так всё хорошо. Механизм эффекта Фарадея и другие дефекты кромок в разборе про дефекты поверхности.
- напряжение вниз до 40–60 кВ на перфорации и в углах, чтобы порошок лез в паз;
- проход с двух сторон стойки, а не одной;
- толщиномер по кромкам отверстий, отдельно от гладкого поля;
- сварная сетка настила это тоже клетка, красить с меньшим напряжением и подходом внутрь ячейки;
- сплошной лист настила тонкий и большой, его ведёт от нагрева, режим мягче, чем у массивной стойки.
Разная масса деталей в одной загрузке отдельная головная боль. Толстая стойка и тонкий лист настила греются с разной скоростью: гонишь по таймеру камеры, и лист перегреется и пожелтеет, пока стойка выйдет на режим. Режим считают по самой массивной детали, тонкие берегут либо разносят по загрузкам. Про режим по массе есть разбор температуры и времени, про подвес мелочёвки материал про оснастку и подвесы.
Подготовка на потоке: без неё муар отвалится вместе с царапиной
На штучной детали подготовку вылизывают вручную. На партии в сотни деталей это конвейер, и слабое звено размножается на всю партию. Выдохся обезжириватель к концу смены, и последние сто стоек уйдут с плохой адгезией: покрытие на них начнёт отслаиваться от первой же царапины погрузчика, оголяя металл под коррозию. Заметят это не на выходе из камеры, а через полгода на складе.
- убрать масло прокатки и ярлыки, обезжирить, контролировать ванну по ходу партии, а не один раз утром;
- фосфатирование или нанокерамика как адгезионный и антикоррозийный замок под плёнку;
- для ударных нижних стоек добавить профиль абразивом, механическая адгезия держит истирание лучше химической;
- красить деталь в течение 2–4 часов после подготовки, дальше сталь тянет ржавчину и адгезия падает.
Отслоение на стеллаже почти всегда родом из подготовки, а не из краски. Металл был жирный или заржавел между операциями, порошок лёг красиво, а держится на честном слове. Механизм отрыва и как его поймать до отгрузки разобран в статье про отслаивание порошковой краски. На потоке дешевле держать подготовку в допуске всю смену, чем перекрашивать вернувшуюся партию.
