Порошковая покраска кабельных лотков, лестничных лотков и эстакад
Перфорированный лоток красится хуже гладкого листа по одной причине: на нём десятки кромок и отверстий, и в каждом сидит своя клетка Фарадея. Порошок липнет на края отверстий и не долетает во впадины. Лечится это снижением напряжения до 60–70 кВ на перфозонах и вторым проходом с малым током, а не увеличением напряжения. Второй капкан это длина: секцию до 3 м сажают в камеру целиком, лоток 6 м вешают за 2–4 точки на траверсу, иначе он выйдет из печи винтом.

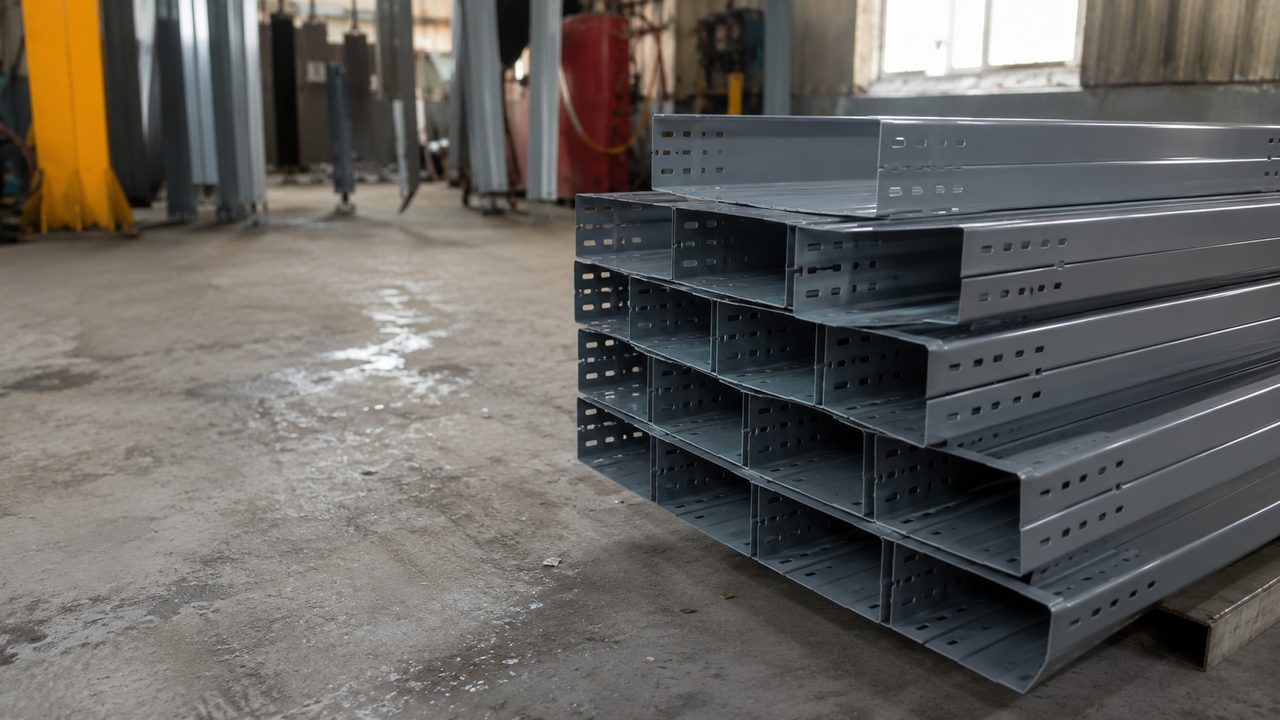

Один погонный метр перфорированного лотка сечением 100×80 мм несёт больше окрашиваемой поверхности, чем метр гладкой трубы того же габарита: дно, две стенки, кромки бортов и периметр каждого отверстия. Сотни отверстий на секции это сотни кромок, которые притягивают порошок, и столько же впадин, которые его отталкивают. Отсюда две головных боли темы, о которых редко пишут: непрокрас внутри перфорации и поведение длинного тонкого лотка на жаре.
Почему на перфолотке порошок садится неровно
Электростатическое напыление работает так: заряженная частица летит по силовым линиям поля к заземлённой детали. На выпуклой кромке линии сгущаются, поле сильное, порошок садится жадно. А во внутреннем углу короба или в узкой перемычке между двумя отверстиями линии поля почти не проходят, деталь как бы экранирует сама себя. Это и есть клетка Фарадея. На плоском листе её нет, на перфолотке она в каждой второй точке.
Дальше срабатывает вторая ловушка. Осевший на кромках порошок заряжен, и когда его слой растёт, он отталкивает новые частицы и искрит внутрь, к металлу. Это обратная ионизация: на кромке появляются кратеры и пузыри, а во впадину так и не долетает ничего. Поэтому инстинктивный ход новичка (поднять напряжение, добавить проходов, дольше держать пистолет над проблемным местом) делает только хуже.
На перфорации побеждает не мощность, а мягкость: меньше киловольт, меньше тока, больше геометрии подхода.
практика покраски перфолотков и коробов
Как настроить пистолет под перфорацию

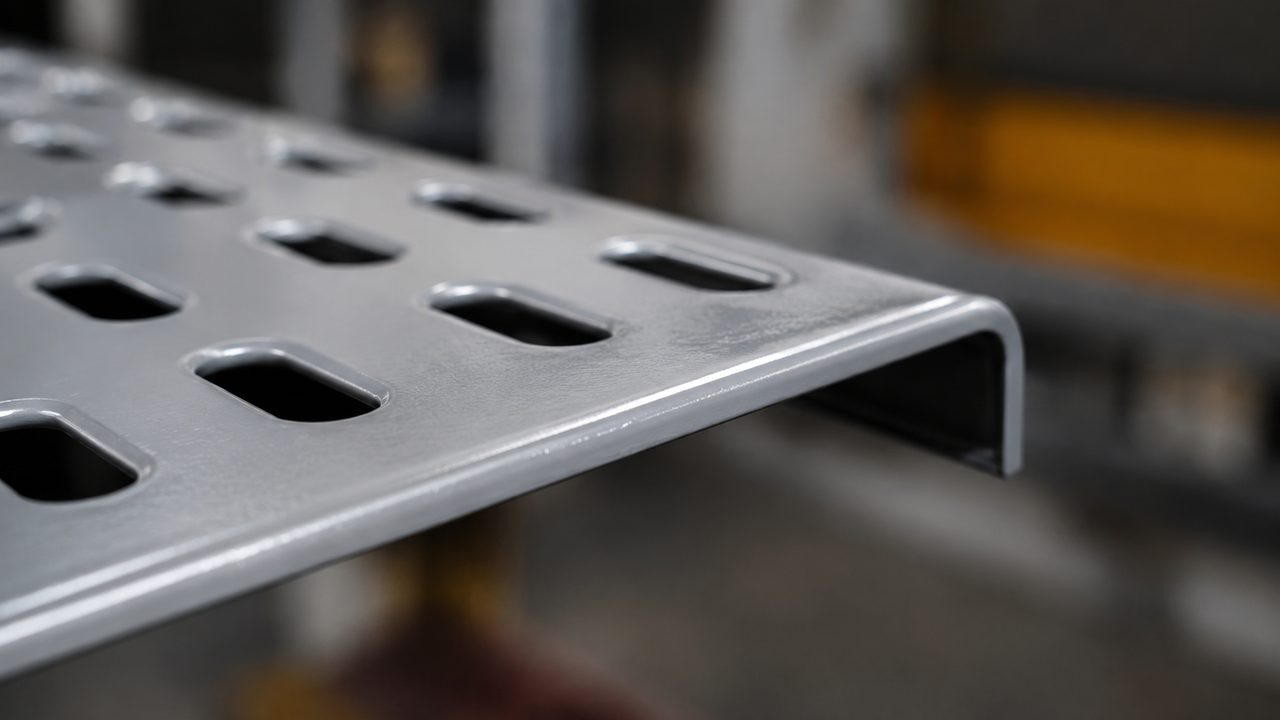

Плоское дно и наружные стенки лотка красят на штатном режиме, 80–100 кВ. Как только пистолет идёт по перфорированному участку или во внутренний угол короба, напряжение сбрасывают до 60–70 кВ и убавляют ток. Слабое поле перестаёт запирать порошок на кромках, и облако свободнее протягивает во впадины. Приёмы, которые реально работают:
- Два прохода: первый лёгкий, набивает впадины и перемычки на низком напряжении; второй выравнивает наружные плоскости на штатном.
- Пистолет держат под углом к плоскости лотка, а не в лоб: облако заходит в отверстия сбоку, а не бьётся о перемычки.
- Дистанция 150–250 мм: ближе усиливает обратную ионизацию на кромках, дальше рассеивает облако.
- Плотный контакт заземления на подвесе. Ржавый крюк или окисленная точка навеса роняют заряд стока, и вся деталь красится вяло.
Если перфорация мелкая и частая, электростатический пистолет проигрывает трибостатическому. Трибо заряжает порошок трением, без внешнего поля, поэтому клетка Фарадея на него почти не действует и облако лезет в глухие пазы. Под лотки с плотной перфорацией трибо-пистолет или удлинитель-насадка окупаются. Подробнее про киловольты и микроамперы разобрано в материале про настройку кВ и мкА пистолета, а сам механизм непрокраса в углах в статье про клетку Фарадея и непрокрас.
Загрузка длинномеров 3–6 метров в печь
Лотки идут секциями 2–3 м, лестничные бывают до 6 м. Первая проверка простая: длина секции против длины камеры. Стенка печи из минваты всего около 75 мм, поэтому внешний габарит почти равен полезному, и секция до 3 м входит в камеру 3,5 м целиком с запасом на подвес.
Секция 6 м в трёхметровую печь не лезет. Варианта два: проходная камера 7–9 м с загрузкой и выгрузкой с разных сторон, либо покраска в два захода. Второй заход даёт зону нахлёста слоёв на середине, где толщина двойная и виден переход. На трассе такой стык не критичен (лотки всё равно стыкуются), но для видового монтажа лучше проходная печь.
Настоящая засада длинномера не в габарите, а в поведении на жаре. При 180–200 °C сталь 0,7–1,5 мм теряет часть жёсткости, и лоток 6 м, висящий на одной точке, провисает под своим весом. Из печи он выходит лодочкой, и на трассе секция не садится в стык без клина.
| Длина секции | Как везти в печь | Подвес |
|---|---|---|
| до 3 м | камера от 3,5 м, целиком | 2 точки |
| 3–4 м | камера 4–5 м или проходная | 2–3 точки |
| 6 м лестничный | проходная 7–9 м либо 2 захода | 3–4 точки или горизонт |
Тонкий лоток вешают за 2–4 точки на траверсу, а тяжёлый или очень длинный кладут на горизонтальную оснастку, тогда весь вес идёт на опоры. Точки навеса ставят на жёстких рёбрах борта, а не на перфорированной перемычке, которую крюк прорвёт. Про крюки, траверсы и заземление есть разбор про оснастку и подвесы, а про изделия, не влезающие целиком, про длинные и негабаритные детали.
Оцинковка без покраски против оцинковки с порошком
Логичный вопрос заказчика: лоток уже оцинкован, зачем платить за покраску. Ответ зависит от того, где висит трасса и что за оцинковка.
- Гальваническая (электролитическая) оцинковка: тонкий слой 5–20 мкм. Держит только внутри сухих отапливаемых помещений. В цехе с влагой или на улице сходит за 2–5 лет, дальше рыжина по кромкам перфорации.
- Горячее цинкование: слой 60–85 мкм, срок службы свыше 15 лет даже на улице и в агрессивной среде. Минус в товарном виде: серый матовый цвет, потёки, наплывы на кромках.
- Оцинковка плюс порошок (дуплекс): цинк работает как жертвенный анод под покрытием, порошок даёт барьер и цвет. Самый долгий срок и лучший вид, но дороже.
Практический вывод: если нужна голая защита в промзоне и вид не важен, горячий цинк дешевле и живёт дольше однослойного порошка. Если трассу видно (офис, торговый зал, фасадная эстакада) или нужна цветовая кодировка, идёт порошок, а под улицу поверх цинка. Про совмещение цинка и порошка есть материал про дуплекс: цинкование плюс порошок.
Красить порошком прямо по оцинковке можно, но с оговоркой. Цинк при нагреве в печи выделяет газы и влагу, из-за чего в плёнке вылезают точечные проколы (пинхолинг). Оцинкованную деталь сначала прогревают на 15–20 °C выше режима для дегазации, дают конверсионный слой или цинк-грунт, и только потом финиш. Детали по подготовке цинка в статье про покраску оцинкованного листа.
Цвет лотка по назначению трассы
Цвет на кабельной трассе это не только эстетика, это навигация по коммуникациям. Внутри помещений и в электрощитовых стандарт RAL 7035, светло-серый: светлый фон удобен при монтаже и обслуживании, на нём видно маркировку кабеля. Дальше идёт кодировка по назначению.
Как кодируют трассы цветом?
Влияет ли цвет на стойкость на улице?
Для улицы толщину поднимают до 70–120 мкм, в среде C4–C5 до 120–150 мкм или дуплекс, в помещении хватает 60–80 мкм. Режим полимеризации стандартный: металл лотка добирает до 180–190 °C и держит 15–20 мин. Лоток тонкий, выходит на температуру быстро, поэтому следят за перегревом кромок. Тонкости выдержки в материале про температуру и время полимеризации.
