Как получается молотковый рисунок на порошковой краске?

Два компонента в рецептуре: алюминиевая чешуйка (пудра) и текстуратор с очень низким поверхностным натяжением, обычно модифицированное силиконовое масло. Текстуратор мешает плёнке растечься ровно, создаёт локальные ячейки, а чешуйки при отверждении всплывают к пикам и дают блики. Отсюда рисунок битого металла, а не удары молотком.

Какая толщина слоя нужна для молоткового покрытия?

Рабочий диапазон hammertone примерно 60–100 мкм. Меньше нижней границы рисунок мелкий и краска рискует пробиться до металла, толще верхней ячейки заплывают и фактура сглаживается. Толщиномер меряет от пика фактуры до металла, во впадине слой тоньше, это учитывают, чтобы металлу хватило защиты.

При какой температуре запекать молотковую краску?

Чаще всего это эпокси-полиэфирный гибрид для интерьера, режим 180–200 °C по металлу, выдержка 10–15 минут с момента прогрева детали. Держат нижнюю границу диапазона: перегрев утапливает алюминиевую пудру и покрытие тускнеет. Точный режим всегда берут из паспорта краски.

Молотковая краска прячет неровности металла и сварные швы?

Да, это одна из причин её брать. Рельеф с бликами рассеивает свет, глаз не читает следы шлифовки, машинную обработку, мелкие вмятины и швы. Под глянец такую поверхность пришлось бы шпаклевать, под молотковую достаточно обеспылить. Глубокие раковины и грубую сварку она всё равно не спрячет.

Чем молотковая отличается от муара и шагрени?

Механизмом. Муар и шагрень дают зернистость без металлических частиц: агент вспучивает плёнку равномерно. В молотковой рисунок создают алюминиевые чешуйки плюс силиконовый текстуратор, поэтому есть металлические блики и рисунок «живой», неравномерный по определению. Слой у молотковой тоньше, чем у шагрени.

Почему молотковый рисунок вышел слабым, почти гладким?

Обычно перегрев или толстый слой. При высокой температуре расплав растекается сильнее, чем текстуратор успевает сработать, ячейки заплывают. Толстая плёнка тоже сглаживает рельеф. Опустите температуру к нижней границе, сократите выдержку и проверьте толщину, целясь в 60–90 мкм.

Нужна ли особая камера под молотковую краску?

Отдельная не нужна, подойдёт обычная конвекционная. Требования жёстче по равномерности температуры: разброс по объёму лучше держать в пределах 10 °C, иначе где горячее фактура сглаживается, где холоднее грубее, и на панели появляются пятна. И нужен запас мощности, чтобы после загрузки холодного металла камера быстро вернулась к режиму.

Главная / Молотковое покрытие

Молотковое порошковое покрытие (hammertone): как получить фактуру «под молоток»

Q: Можно ли многократно просеивать и переиспользовать молотковый порошок?

С осторожностью. Металлические чешуйки при переработке и трении разрушаются, эффект всплытия к поверхности слабеет, блеск падает. Порошок из переизбытка распыла подмешивают в свежий малой долей, а не гоняют по кругу. Чистый металлик в отдельном пистолете переиспользуют реже, чем обычный полиэфир.

Короткий ответ

Молотковый рисунок дают не удары, а два компонента в краске: алюминиевая пудра и силиконовый текстуратор. Текстуратор мешает плёнке растечься ровно, чешуйки всплывают к пикам и бликуют, отсюда вид битого металла. Рисунок зависит от толщины 60–100 мкм и режима: тоньше и рельеф мелкий, толще и заплывает. Запекают чаще при 180–200 °C по нижней границе, чтобы не утопить пудру. Главное от камеры это ровная температура по объёму.

Если счистить молотковое покрытие и посмотреть под микроскопом срез, никаких вмятин от инструмента там нет. Рисунок это результат двух несовместимых процессов в одной плёнке: смола хочет растечься ровно, а введённый текстуратор ей мешает. Пока плёнка застывает, в ней успевают образоваться ячейки, а алюминиевые чешуйки всплывают на пики и ловят свет. Получается характерная «чеканка» с бликами. Разберём, откуда она берётся, как ей управлять толщиной и режимом, и чем она отличается от муара и шагрени.

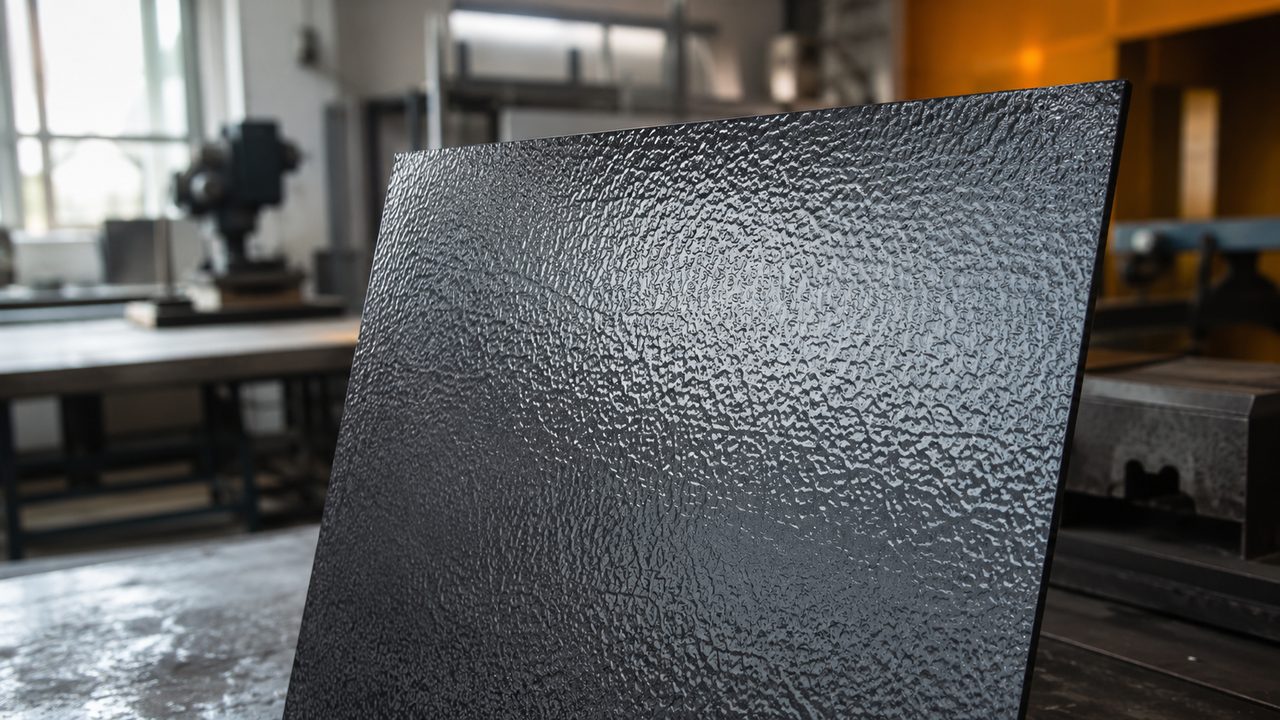

Молотковое порошковое покрытие hammertone на металлической панели, рисунок под чеканку с бликами — fig.01 — молотковая фактура: ячеистый рельеф с металлическими бликами, вид битого металла

01 / физикаОткуда берётся рисунок «под молоток»

В основе два ингредиента. Первый это металлический пигмент, обычно алюминиевая пудра-чешуйка. Второй это текстуратор с очень низким поверхностным натяжением, чаще модифицированное силиконовое масло, иногда акриловый полимер. По отдельности они полезны в других красках, вместе дают молотковый эффект.

При нагреве порошок плавится и пытается растечься в ровную плёнку. Текстуратор этому мешает: он несовместим с основной смолой и создаёт локальные зоны с другим натяжением. Плёнка вместо зеркала распадается на ячейки, похожие на кратеры. В обычной краске это был бы дефект, но здесь он заложен рецептурой. В этот же момент алюминиевые чешуйки всплывают к поверхности и выстраиваются на пиках ячеек, эффект называют leafing. Пики блестят, впадины темнее, глаз читает это как чеканку.

Отсюда следствие, важное для практики: рельеф формируется в узком окне вязкости расплава. Слишком горячо, и плёнка растекается сильнее, чем текстуратор успевает разорвать, ячейки заплывают и рисунок слабеет. Слишком холодно, и краска не доплавилась, покрытие сырое. Как связаны температура и вязкость расплава, подробно в статье про температуру и время полимеризации.

Схема: алюминиевая чешуйка всплывает к пикам плёнки, силиконовый текстуратор рвёт растекание — fig.02 — текстуратор рвёт ровное растекание на ячейки, чешуйки всплывают к пикам и бликуют

02 / толщинаПочему рисунок зависит от толщины слоя

Молотковый рисунок это фактура, которая живёт в толще плёнки, поэтому толщина решает многое. Слишком тонкий слой не даёт ячейкам развернуться, рисунок мелкий и невнятный, плюс краска рискует пробиться до металла на пиках. Слишком толстый слой заплывает: у расплава хватает объёма растечься и сгладить рельеф. Рабочий диапазон hammertone обычно 60–100 мкм, у части продуктов паспорт задаёт 2,5–3,5 mils, это те же 63–89 мкм.

Тонкий нюанс замера. Толщиномер читает толщину от пика фактуры до металла, а во впадине плёнка тоньше пикового значения. Если целиться в 70 мкм по прибору, во впадине может остаться 40–50 мкм, и этого металлу для защиты уже впритык. Поэтому под уличные детали ориентир держат ближе к верху диапазона, а иногда кладут грунт под молотковый верх, чтобы гарантировать защиту во впадинах.

Как поймать нужную толщину под молотковую фактуру?

Мерить толщиномером на готовой детали и корректировать напыление: если по прибору вышло больше 100 мкм, уменьшить расход порошка и время напыления, если меньше 60 мкм, добавить. Целиться в 70–90 мкм по пику. Общие правила замера в статье про толщину покрытия и число слоёв.

03 / напылениеНастройки пистолета под молотковую

Напыление молотковой отличается от гладкой в мелочах, но они важны. Дистанция пистолет-деталь обычная, 15–30 см. Задача положить ровный по толщине слой без наплывов, потому что фактура сама по себе неоднородна и наплыв даст пятно другого рисунка.

Отдельно про заряд. Алюминиевая пудра в порошке электропроводна, поэтому металлики капризнее к настройке короны. Высокое напряжение 80–100 кВ в упор гонит эффект клетки Фарадея и обратную ионизацию сильнее, чем на обычном полиэфире, рисунок в углах и на пиках плывёт. Металлики часто кладут при пониженном напряжении, 40–60 кВ, и держат дистанцию, чтобы избыток ионов не сбивал чешуйки. Механику заряда разбирает статья про пистолеты корона и трибо.

Металлик тяжело переиспользовать

Алюминиевые чешуйки при повторном просеивании и трении разрушаются, эффект всплытия к поверхности слабеет, блеск падает. Порошок из переизбытка распыла подмешивают в свежий малой долей, а не гоняют по кругу. Про сбор и повторное использование порошка есть отдельный разбор.

Почему на углах молотковый рисунок другой, чем на плоскости?

Заряд распределяется неравномерно: на кромках и в углах поле плотнее, порошок садится иначе, чем на плоскости, и рисунок сбивается. Лечится понижением напряжения до 40–60 кВ и ровной дистанцией. На глубоких внутренних углах помогает трибо-пистолет, который не даёт клетки Фарадея.

04 / режимТемпература и время запекания

Молотковые краски чаще всего это эпокси-полиэфирные гибриды для интерьера, реже чистый полиэфир для улицы. Режим гибрида 180–200 °C по металлу, выдержка 10–15 мин. Время считают с момента, когда деталь прогрелась до режима, а не с загрузки в печь. Толстая заготовка тянет прогрев на минуты, и если считать от загрузки, фактура выйдет недопечёной.

Главный запрет для молотковой это перегрев. Алюминиевая пудра при высокой температуре или лишнем времени утапливается в плёнку, чешуйки перестают бликовать, покрытие тускнеет и сереет. Поэтому режим держат у нижней границы паспорта и не передерживают. Если металлик вышел мутным без видимой причины, первое подозрение это перегрев или лишняя выдержка.

Параметр	Значение
Толщина по пику	60–100 мкм
Температура (гибрид)	180–200 °C по металлу
Выдержка	10–15 мин с прогрева
Заряд пистолета	40–60 кВ
Дистанция	15–30 см
Разброс T по камере	не более 10 °C

Мерить надо температуру самой детали, а не воздуха в камере. Тонкая деталь и толстый кронштейн в одной загрузке прогреваются по-разному, и по воздуху этого не видно. Как это делают пирометром и термопарой, показано в статье про контроль температуры детали.

05 / маскировкаЧто молотковая прячет, а что нет

Главная практическая выгода молотковой это маскировка. Ячеистый рельеф с бликами рассеивает свет, и глаз не цепляется за дефекты основы. На гладком глянце каждая вмятина, риска от шлифовки и след машинной обработки ловит блик и вылезает. На молотковой они теряются в рисунке.

Что реально прячется: шероховатость проката, следы правки и рихтовки, машинные и шлифовальные риски, мелкие вмятины, неровные сварные швы после зачистки, разнотон основы. Это экономит на подготовке: там, где под глянец пришлось бы шпаклевать и вышлифовывать, под молотковую достаточно обеспылить и обезжирить.

Чего молотковая не спрячет: глубокие раковины, грубую непрочищенную сварку, острые заусенцы, ржавые очаги. Рельеф скрадывает микронеровности, но не геометрию. И фактура не заменяет подготовку под адгезию: если металл плохо обезжирен, покрытие всё равно отслоится, каким бы толстым и рельефным оно ни было.

Можно ли молотковой покрыть кривой сварной каркас без шлифовки швов?

Зачищенные и заглаженные швы она спрячет хорошо, глаз их не прочтёт под рельефом. Но валик грубой сварки с наплывами и кратерами останется виден силуэтом: фактура прячет фактуру, а не форму. Швы всё равно проходят болгаркой хотя бы начерно, дальше молотковая доделает вид.

06 / применениеГде молотковую берут по расчёту

Молотковое покрытие выбирают не ради вида как такового, а под конкретные задачи.

Инструмент и станки. Рукоятки, корпуса, станины, кожухи оборудования. Рельеф прячет литьё и обработку, не бликует под цеховым светом, отпечатки пальцев и потёртости на нём почти не видны. Это классика молотковой ещё со времён жидких эмалей.

Электрошкафы и корпуса. Щиты, ящики, боксы. Молотковая ложится на не самый ровный лист и держит опрятный вид годами. Рядом задача равномерного прогрева коробчатых деталей, её разбирает статья про неравномерный нагрев и вентилятор.

Светильники и опоры. Уличные и интерьерные, где важен нейтральный неотражающий вид и стойкость к мелким царапинам.

Ограды, ковка, мебель. На кованых и сварных изделиях молотковая прячет неровности прутка и швы, а разнотон рельефа читается как дорогая отделка. Про режим таких изделий есть отдельные материалы по фактурным покрытиям.

Электрошкаф и станочный кожух с молотковым порошковым покрытием в камере полимеризации — fig.03 — типовые изделия под молотковую: корпуса, шкафы, станочные кожухи, ограды

07 / отличияМолотковая, муар, шагрень: не путать

Внешне все три фактурные, но механизм и вид разные.

Молотковая. Металлические чешуйки плюс силиконовый текстуратор. Рисунок битого металла с бликами, неоднородный по определению, слой тоньше шагрени, 60–100 мкм. Боится перегрева из-за пудры.

Муар. Мелкое бархатисто-зернистое покрытие без металлика, блеск 20–40%, ровное по всей детали. Спокойный вид, ходовая фактура для мебели и оград.

Шагрень. Крупная равномерная «апельсиновая корка» без металлических частиц, максимум маскировки, толстый слой. Даёт агент, который вспучивает плёнку зернами.

И отдельно: если «апельсиновая корка» вылезла на гладком глянце, это не фактура, а дефект апельсиновой корки от толстого слоя или недоплава. Задуманная фактура повторяема от партии к партии, дефект случаен и гуще на толстых местах. Полный разбор трёх фактур в статье про муар, шагрень и антик.

Фактура	Что даёт рисунок	Слой
Молотковая	Алюминий + силикон, блики	60–100 мкм
Муар	Агент, мелкое зерно, без металлика	ближе к 100 мкм
Шагрень	Агент, крупная корка	толстый слой

Выбор основы под молотковую тоже часть режима: гибрид для интерьера, полиэфир для улицы. С типами краски удобнее свериться в статье про выбор порошковой краски, а с блеском и его замером в материале про уровень блеска.
