Через дверь камеры полимеризации уходит много тепла?

Больше, чем через любую стенку той же площади. Через щель по периметру двери шириной 3 мм и длиной 6 м утекает столько же тепла, сколько через 2–3 м² хорошо утеплённой стенки. Дверь — первое место, куда смотрят, если режим «уплывает».

Чем уплотнить дверь камеры на 180–200 °C?

Термостойким шнуром: стеклошнур ШТ выдерживает 550 °C, кремнеземный — до 1000 °C, силиконовый профиль — 250–300 °C. Обычную резину и поролон использовать нельзя: при 180 °C они дубеют и крошатся за месяц.

Какой тип двери выбрать для самодельной камеры?

Для камеры до 6 м³ проще всего распашная двустворчатая: меньше вес на петлю, удобная загрузка. Для узких деталей и дисков — одностворчатая. Подъёмная и откатная дают лучший прижим по всему периметру, но сложнее в изготовлении.

Почему дверь камеры начала неплотно закрываться?

Чаще всего провисли петли под весом полотна. Дверь на 30–40 кг за полгода опускает свободный край на 3–5 мм, и снизу появляется щель. Второй вариант — прогорел или слежался уплотнительный шнур. Проверяют бумажным тестом по всему периметру.

Как найти, где из двери уходит тепло?

Прогрейте камеру до рабочей температуры и проведите ладонью в 2–3 см от кромки по всему периметру. Горячие струи чувствуются сразу. Точнее — пирометром: наводите на кромку двери снаружи и ищете пятна на 15–25 °C теплее фона.

Нужно ли утеплять само полотно двери?

Да, тем же слоем, что и стенки. Пустая дверь из одного листа металла превращается в радиатор: снаружи она будет 90–120 °C, а изнутри камера теряет через неё до трети всех теплопотерь. Внутрь полотна закладывают базальт 60–80 мм.

Сколько прижимных точек нужно на дверь камеры?

На распашную створку до 1 м высотой — минимум два замка-прижима плюс упор снизу. На высокую дверь 1,5–2 м ставят 3–4 точки, иначе центр створки отходит от короба и там образуется щель даже при исправном уплотнителе.

Главная / Конструкция

Двери камеры полимеризации: уплотнение и теплопотери

Короткий ответ

Дверь теряет больше тепла, чем стенка той же площади, и почти всё уходит по кромке. Полотно утепляют базальтом 60–80 мм, стык уплотняют термостойким шнуром (стеклошнур до 550 °C, кремнеземный до 1000 °C), а прижим делают в 2–4 точках, чтобы створка легла к коробу по всему периметру. Резину и поролон не ставят: при 180 °C они дубеют за месяц.

Прогрейте собранную камеру до 190 °C и пройдите пирометром по наружным стенкам: 40–45 °C по глади и вдруг 70 °C полосой вдоль двери. Это не брак стенок, это дверь. Стык двери с коробом даёт до трети всех теплопотерь камеры, хотя занимает малую долю площади.

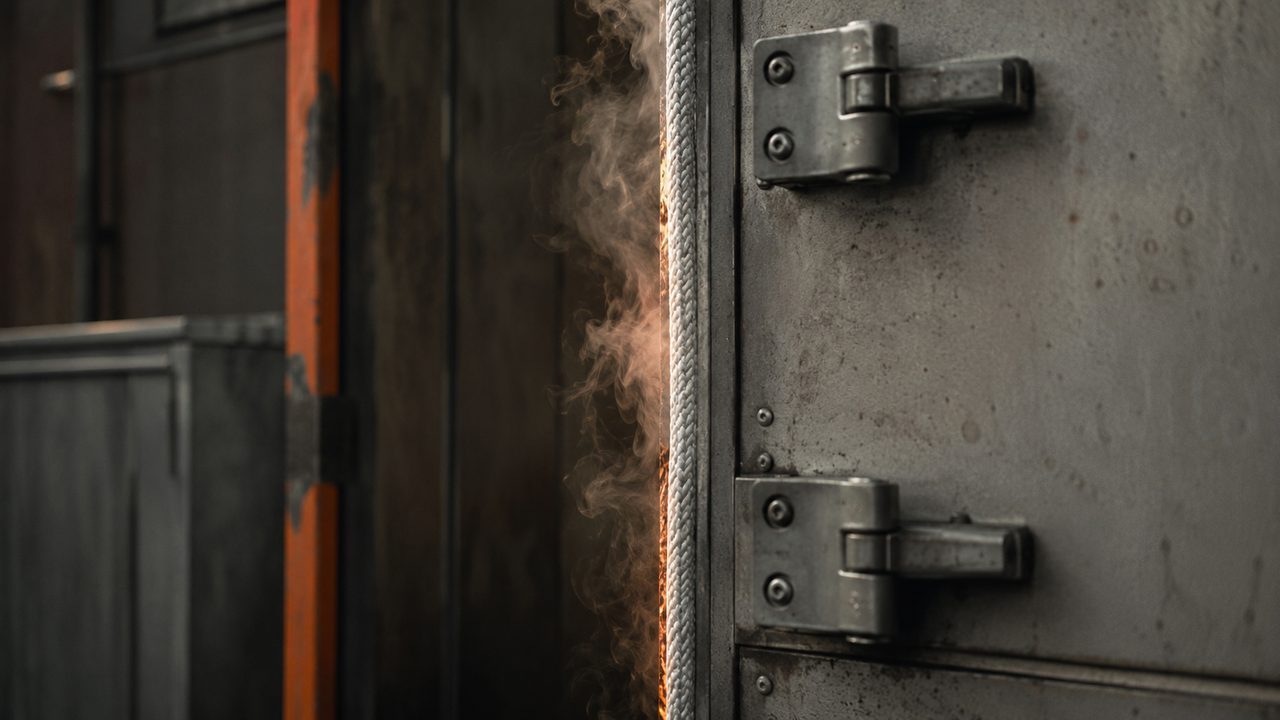

Дверь камеры полимеризации с термостойким уплотнительным шнуром по периметру и прижимными замками — fig.01 — уплотнительный шнур по периметру короба и прижимные замки на створке

01 / физикаПочему дверь теряет тепло сильнее стенки

Стенка теряет тепло равномерно через толщу утеплителя. Дверь теряет двумя путями сразу: через само полотно (если оно тонкое или пустое) и через щель по периметру. Второй путь опаснее, потому что через зазор идёт не медленная теплопроводность, а прямая конвекция — горячий воздух выдавливается наружу под давлением и уносит энергию быстро.

Посчитать порядок несложно. Щель 3 мм по периметру двери 1,2 × 1,8 м даёт просвет около 180 см² — открытая форточка в горячей стенке. При перепаде 160 °C через неё сквозит поток, эквивалентный теплопотерям 2–3 м² нормально утеплённой стенки. Уплотнили кромку — и эти киловатты остались в камере.

Насколько важна ширина щели?

Потери растут почти линейно с шириной зазора. Щель 1 мм терпима, 3 мм уже заметна на расходе, 5 мм и больше — режим «плывёт», регулятор не выходит на уставку. Поэтому задача уплотнителя не «прикрыть», а свести зазор к нулю по всей длине.

02 / типыТипы дверей: чем отличаются

Конструкция двери определяет и удобство загрузки, и то, насколько ровно створка прижмётся к коробу. Ниже — четыре варианта, которые реально ставят на камеры порошковой окраски.

Тип двери	Плюсы	Минусы	Где применить
Распашная одностворчатая	простая, дешёвая	весь вес на 2–3 петли, провисает	камеры до 3–4 м³, узкие детали
Распашная двустворчатая	вес делится, широкий проём	стык двух створок — лишняя щель	средние камеры 4–8 м³
Подъёмная (гильотина)	ровный прижим, экономит место	противовесы, сложный монтаж	поточные линии, узкий цех
Откатная (сдвижная)	не занимает проход, лёгкий ход	прижим по периметру труднее	большие камеры, тяжёлая оснастка

У распашной двери главный враг — петли и вес. У подъёмной и откатной — организация прижима: створка едет вдоль плоскости, и прижать её к уплотнителю нужно отдельным механизмом (эксцентрики, клинья, роликовые прижимы). Зато у них нет провисания, и уплотнение служит дольше.

Двустворчатая дверь — не лишняя ли щель посередине?

Стык двух створок действительно добавляет вертикальную щель. Её закрывают притвором: на одну створку по всей высоте приваривают полосу-нащельник 40–50 мм, которая перекрывает стык. Вторая створка прижимается к ней через уплотнительный шнур. Так теряется меньше, чем при провисшей тяжёлой одностворчатой.

03 / полотноИз чего собрать полотно и как утеплить

Дверь — это та же стенка камеры, только подвижная. Пирог собирают по тому же порядку, что и короб, иначе полотно превратится в мостик тепла.

Каркас створки — рамка из профтрубы 40×20 или 40×40 мм. Она держит геометрию и не даёт полотну повести при нагреве.
Наружный лист — оцинковка 0,7–1 мм. Он же несущая плоскость, к которой крепят петли и замки.
Утеплитель внутри — базальтовая плита 60–80 мм плотностью 80–100 кг/м³, враспор в рамку без пустот.
Внутренний экран — лист оцинковки или фольга, обращённый в горячую зону, чтобы волокна ваты не осыпались на детали.

Частая ошибка — дверь из одного листа железа «чтобы быстрее». Такая створка снаружи разогревается до 90–120 °C, обжигает, и через неё в камере не держится температура. Разница между пустой и утеплённой дверью на камере 6 м³ — это 1–1,5 кВт постоянной подгрузки нагрева.

Можно ли внутрь двери положить меньше утеплителя, чем в стенку?

Немного меньше можно: 60 мм в двери против 80–100 мм в стенке — приемлемый компромисс, чтобы створка не была слишком тяжёлой для петель. Но полностью без утепления оставлять нельзя. Если петли не тянут вес, лучше поставить подшипниковые петли или разбить на две створки, чем убирать вату.

04 / уплотнительУплотнитель: чем закрыть стык

Уплотнитель работает при рабочей температуре камеры, а точечно — и выше, потому что кромка двери прогревается неравномерно. Материал подбирают с запасом по температуре.

Уплотнитель	Раб. т-ра	Особенности
Стеклошнур ШТ (стекловолокно)	до 550 °C	дёшев, мягкий, набивается в паз; пылит при монтаже
Кремнеземный шнур	до 1000 °C	дороже, для газовых печей и высоких режимов
Силиконовый профиль (жгут)	250–300 °C	эластичный, даёт лучший прижим, для электрокамер до 200 °C
Базальтовый шнур	до 600 °C	плотный, держит форму, годится под пол и тяжёлый прижим
Резина, поролон, ПВХ	до ~80 °C	запрещены: дубеют, крошатся, дают запах

Для электрокамеры на 180–200 °C практичен силиконовый жгут: он мягкий и заполняет неровности лучше жёсткого шнура, а 250 °C запаса ему хватает. Если камера иногда уходит в разогрев до 230 °C или это газовая печь — ставят стеклошнур или базальт. Крепят уплотнитель на короб, а не на дверь: так его удобнее менять и на него меньше приходится ударов при загрузке.

Куда ставить шнур — на дверь или на короб?

На короб, по периметру проёма. Дверь бьётся о раму при каждой загрузке, и шнур на створке быстрее истирается. На неподвижной раме он служит дольше и меняется без снятия двери. Створка при закрытии просто наезжает на него плоскостью.

Стеклошнур пылит и колется — это вредно?

При монтаже стекловолокно даёт мелкую пыль, работать нужно в перчатках и респираторе. После установки, когда шнур зажат в пазу и прижат дверью, он не пылит. Если раздражает — берут силиконовый профиль, он в работе чище.

05 / петлиПетли и провисание под весом

Утеплённая дверь камеры 1,2 × 1,8 м весит 30–45 кг. Этот вес висит на петлях, и обычные гаражные петли-бабочки его не тянут: за несколько месяцев свободный край створки опускается на 3–5 мм, снизу открывается щель, и уплотнитель там уже не помогает.

Что решает проблему:

Петли на подшипнике. Держат вес без люфта и не разбиваются от частого открывания. Ставят минимум три на створку выше 1,5 м.
Приварка к каркасу, а не к листу. Петлю крепят к профтрубе рамки двери и к стойке короба, иначе тонкий лист рвёт по сварке под весом.
Регулируемые петли. Позволяют подтянуть провисшую створку без переварки — просто выставить зазор винтом.
Упор снизу. Ролик или опорная площадка, на которую садится нижний край двери в закрытом положении, снимает часть нагрузки с петель.

Дверь провисла, снизу дует. Что делать?

Сначала проверьте петли: если они с регулировкой — подтяните зазор. Если нет — добавьте третью петлю или подшипниковые взамен разбитых. Как временная мера помогает опорный ролик под нижним краем: он держит створку в закрытом положении и убирает провис. Менять уплотнитель до устранения провиса бесполезно, новую щель он не закроет.

06 / прижимПрижим и замки

Уплотнитель работает только тогда, когда дверь прижата к нему по всей длине. Если прижать в одной точке, середина высокой створки отойдёт от короба и там останется щель, хотя шнур цел. Поэтому число прижимных точек считают по высоте двери.

До 1 м высоты — два прижима-замка по краю плюс упор снизу.
1,5–2 м — три-четыре точки, распределённые по высоте, чтобы створка легла всей плоскостью.
Двустворчатая — прижим на каждой створке отдельно, плюс притвор-нащельник на стыке.

По механизму прижим бывает трёх видов: рычажный замок-защёлка (эксцентрик подтягивает створку к раме), винтовой «барашек» (регулируется точно) и клиновой (створка прижимается ходом). Для ручной загрузки удобнее рычажные: закрыл-повернул, дверь притянулась сама. Усилие должно сжимать уплотнитель примерно на треть толщины — тогда он заполняет неровности, но не выдавливается наружу.

Замок закрывается, а посередине двери всё равно дует. Почему?

Прижим только по краям, а центр высокой створки отходит. Полотно ведёт «пузом» наружу под давлением горячего воздуха. Решение — добавить прижимную точку в середину высоты двери. После этого створка ложится к коробу равномерно, и центральная щель уходит.

07 / поискКак найти утечку по кромке

Когда режим «уплывает» или растёт расход, дверь проверяют первой. Три способа, от простого к точному:

Бумажный тест на холодную. Зажмите полоску бумаги дверью и потяните. По всему периметру она должна держаться с одинаковым усилием. Где выдёргивается свободно — уплотнитель не прижат, там утечка.
Ладонью на горячую. Проведите рукой в 2–3 см от прогретой кромки. Горячие струи чувствуются сразу, обычно снизу (провис) или в углах.
Пирометром. Наводите на кромку снаружи. Фон утеплённой двери 40–50 °C, над щелью выскочит 65–80 °C. Пятно теплее фона на 15–25 °C — это утечка.

Порядок действий по найденной щели

Снизу и провис — регулируют петли и ставят упор. По краям и в углах — добавляют прижимную точку или подбивают шнур в паз. Если весь периметр «тёплый» равномерно — прогорел или слежался уплотнитель, его меняют целиком. Сначала устраняют механику (провис, прижим), потом уже меняют шнур: на кривой прижим новый уплотнитель уходит так же быстро.

Дверь, собранная и уплотнённая правильно, снаружи по всей кромке будет той же температуры, что и стенки. Если это так — тепло держится в камере, а не греет цех.
