Двухконтурная камера: нагрев и принудительное охлаждение
Двухконтурная камера это два независимых режима в одном коробе: контур нагрева выводит садку на 180–200 °C и держит выдержку, контур охлаждения потом принудительно сбивает температуру детали с 190 °C до 50–60 °C за 10–20 минут вместо естественных 30–60 минут. Выигрыш: садка оборачивается на 20–40 минут быстрее, деталь меньше ведёт от термошока, а теплообменник возвращает часть тепла. Нужна такая камера на потоке от 6 загрузок в смену, на трёх садках в день это простаивающая переплата.
Считаем хвост цикла на обычной тупиковой камере. Деталь отстояла выдержку при 190 °C, таймер отключил ТЭНы, дверь открыли, и садка стоит остывает. До того момента, когда её можно снять и повесить следующую, проходит 40–60 минут. Всё это время объём камеры занят горячей железякой, а не работает. Второй контур убирает именно эту паузу. Он не про нагрев, нагрев в двухконтурной такой же. Он про то, что происходит после того, как краска уже сшилась.
Два контура, один короб

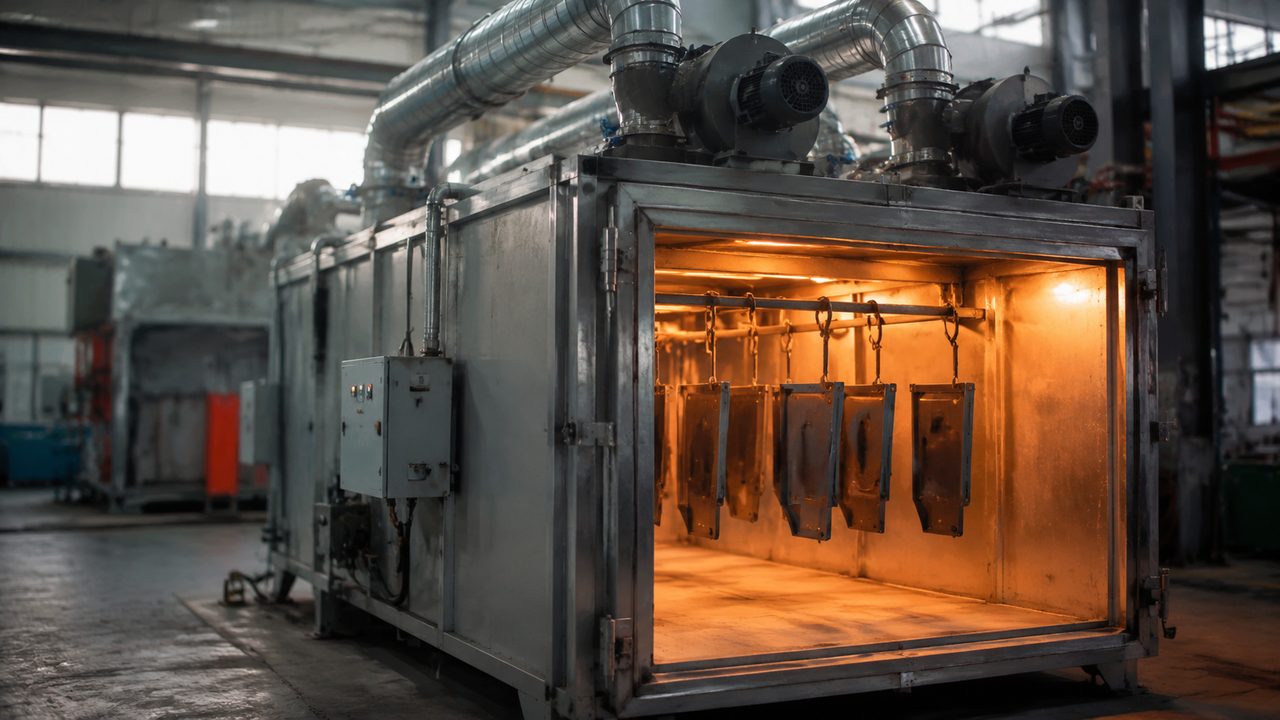

Физически это одна теплоизолированная камера со стенками 100–200 мм, но с двумя воздушными трактами и заслонками между ними. Первый тракт это привычная горячая рециркуляция: вентилятор гоняет воздух через ТЭНы или калорифер, держит температуру ровной по объёму. Второй тракт подключается заслонками после выдержки: тот же или отдельный вентилятор гонит воздух уже не через нагреватель, а через теплообменник наружу и обратно, отбирая тепло у детали.
Смысл разделения в том, что одним потоком две задачи не решить. Для нагрева воздух должен быть горячее детали, для охлаждения холоднее. Поэтому в двухконтурной схеме контуры не смешиваются, а переключаются: пока идёт полимеризация, охлаждающий тракт закрыт заслонкой, иначе камера будет греть улицу. Как только выдержка кончилась, заслонки перекидывают поток. Про ровность нагрева в основном контуре есть отдельный разбор про неравномерный нагрев и вентилятор.
Контур нагрева: выход на режим и выдержка
Нагрев в двухконтурной ничем не отличается от обычной, и считать его надо так же по детали, а не по воздуху. Порошок проходит три температурных ступени: оплавление и гелеобразование при 80–120 °C, когда порошок растекается в сплошную плёнку, затем химическое отверждение при 160–200 °C, когда молекулы сшиваются в сетку. Пропустишь любую ступень по времени, получишь либо недожог, либо шагрень.
Полка выдержки отсчитывается не с момента, когда воздух в камере показал 190 °C, а когда до этой температуры прогрелся сам металл. Тонкий лист догоняет воздух за минуты, толстое литьё или массивная рама отстают на 10–20 минут. Меряют это пирометром или термопарой по детали, как в разборе про контроль температуры детали. Сам режим по массе разложен в материале про температуру и время полимеризации.
Таймлайн одной садки по фазам
Разложим цикл тупиковой камеры со средней загрузкой стали по минутам. Цифры ориентировочные, зависят от массы садки и мощности, но пропорции фаз держатся.
| Фаза | Что происходит | Время |
|---|---|---|
| Выход камеры на режим | с холодного до 190 °C по воздуху | 15–25 мин |
| Прогрев детали | металл догоняет воздух, по массе | +10–20 мин |
| Выдержка (отверждение) | полка 180–200 °C по детали | 15–20 мин |
| Охлаждение естественное | без контура, дверь открыта, до 50–60 °C | 30–60 мин |
| Охлаждение форсированное | контур обдува плюс теплообменник, до 50–60 °C | 10–20 мин |
Складываем. Одноконтурный цикл от холодной камеры до снятой садки это порядка 70–125 минут, из которых охлаждение съедает почти половину хвоста. Двухконтурный режет охлаждение до 10–20 минут и отдаёт 20–40 минут на каждой садке. Если камера прогрета и садки идут одна за одной, выход на режим со счёта уходит, и разница между схемами становится ещё заметнее: контур охлаждения превращается в узкое место, которое второй тракт расшивает.
Второй контур не ускоряет химию. Отверждение как шло 15–20 минут, так и идёт, его физику не обмануть. Экономится только время остывания, но именно оно на потоке решает, сколько садок влезет в смену.
практика тупиковых камер
Термошок и что даёт теплообменник
Свежеотверждённая плёнка твёрдость набирает как раз при остывании. Если в этот момент ударить по горячей детали холодным воздухом в лоб, разные участки сожмутся с разной скоростью, и в покрытии сядут внутренние напряжения, а тонкую деталь может повести. Поэтому грамотный контур охлаждения гонит не ледяной воздух с улицы, а прокачанный через теплообменник, с градиентом порядка 5–10 °C в минуту. Это компромисс: быстрее естественного остывания, но без ударного перепада.

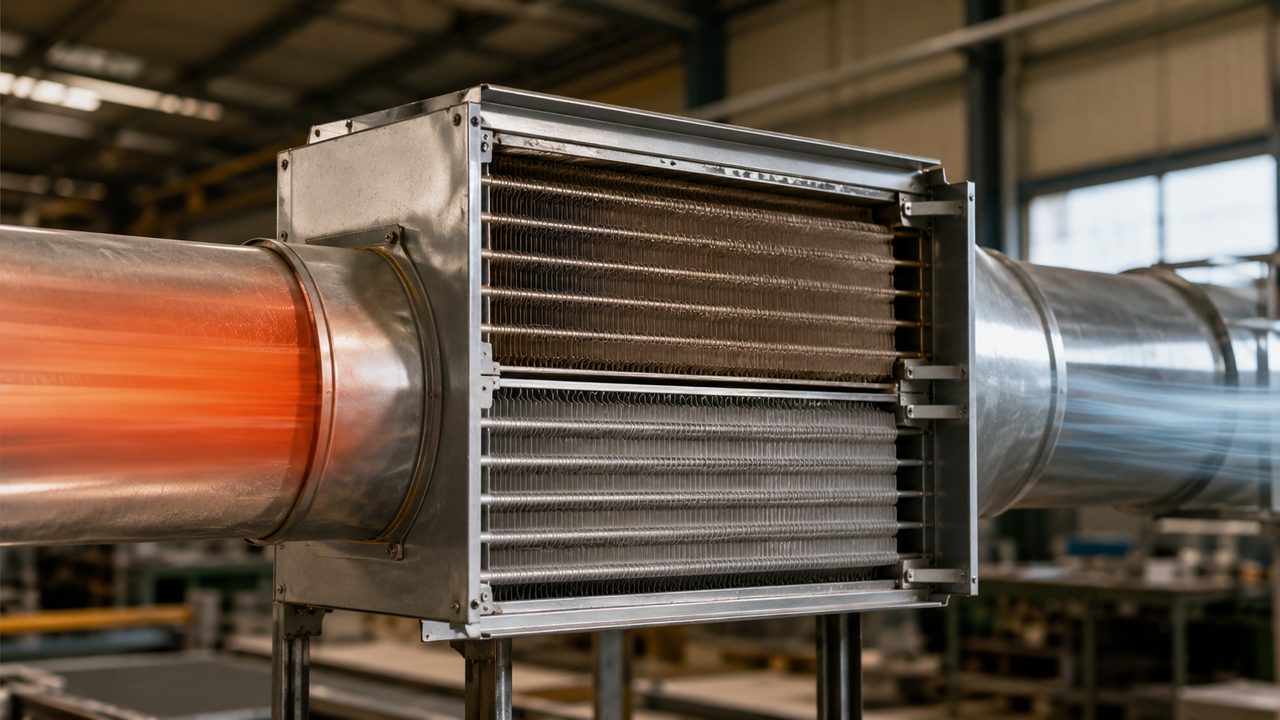

Теплообменник тут работает на два фронта. Первый уже назван: сглаживает обдув, не давая термошока. Второй это возврат тепла. Снятое с горячей садки тепло не выбрасывается на улицу, а идёт на подогрев приточного воздуха или следующей загрузки. По рекуперации в вентиляции возврат даёт 60–80 % экономии на подогреве при КПД теплообменника 75–95 %. В камере доля скромнее, но на разогреве следующего цикла контур отбивает заметную часть энергии. Как ещё резать счёт за электричество, разобрано отдельно про снижение расхода электричества камеры.
- обдув через теплообменник, а не холодным воздухом в упор, градиент 5–10 °C в минуту;
- деталь снимают при 40–60 °C, ниже гнать в камере смысла нет;
- тонкие и толстые детали в одной садке остужают мягче, у них разное сжатие;
- тепло с садки возвращают на приточку или следующую загрузку, а не в трубу.
Когда двухконтурная реально нужна, а когда переплата
Второй контур это железо, вентиляторы, воздуховоды, заслонки, теплообменник и автоматика переключения. Всё это стоит денег и требует места. Окупается оно не всегда, поэтому развилка простая: считайте не деталь, а поток садок.
| Ситуация | Решение |
|---|---|
| Поток от 6 садок в смену, объём поджимает | двухконтурная оправдана, лишняя загрузка в день |
| Деталь надо быстро отдать на сборку или упаковку | второй контур нужен, съём при 50 °C через 15 минут |
| Тонкие детали, которые легко ведёт | управляемое охлаждение снижает брак от коробления |
| 2–3 садки в день, объём свободен | переплата, деталь остынет сама, контур простаивает |
| Разовая покраска, гаражный масштаб | не нужен, хватит открыть дверь и подождать |
Ещё нюанс про энергию. Если вы работаете в одну смену и камера всё равно остывает к ночи, экономия от рекуперации частично теряется: возвращать тепло некуда, следующая загрузка будет утром на холодной камере. Второй контур ради теплообменника имеет смысл там, где садки идут плотно и есть куда деть снятое тепло. Про естественную зону остывания вне камеры есть разбор про зону охлаждения детали после полимеризации, иногда дешевле вынести охлаждение за пределы камеры, чем встраивать контур. А переключение режимов удобнее отдать контроллеру, как в материале про автоматизацию камеры на PLC.
