Автоматизация камеры полимеризации: ПЛК, GSM-оповещение, удалённый контроль

Цикл полимеризации длится 40–60 минут. Всё это время оператор не должен стоять у печи и смотреть на стрелку. Если камера сама выдержала профиль, отключила нагрев и прислала SMS «готово», человек занимается напылением следующей партии. Разница между простым терморегулятором и автоматизированной камерой — именно в этом: кто следит за процессом, вы или электроника.

01 / профильПрограммный ПИД вместо одной уставки

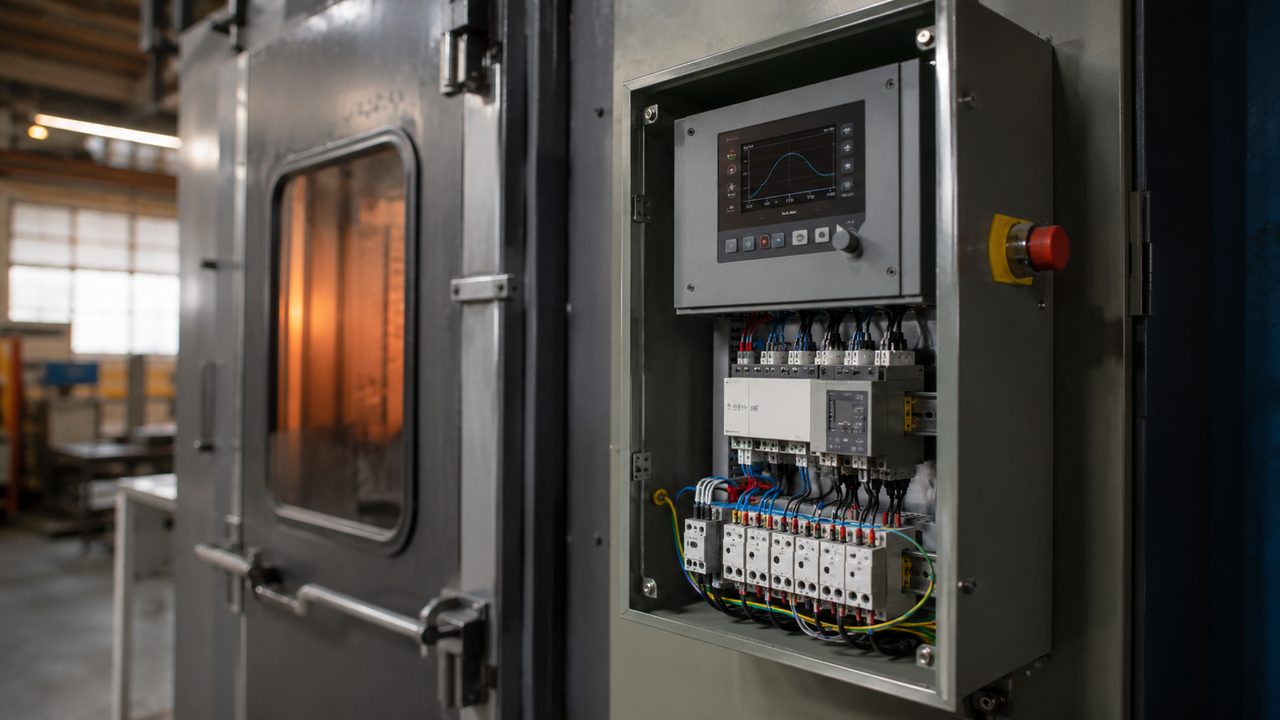

Обычный терморегулятор знает одно число: держи 180 °C. Всё остальное (когда стартовать выдержку, когда снижать) делает человек по часам на стене. Программный ПИД проходит весь профиль сам. Каждый шаг программы — это две стадии: рампа (выход на температуру за заданное время) и выдержка (удержание уставки заданное время). У ОВЕН ТРМ251 в памяти 3 программы по 5 шагов, режим ПИД или двухпозиционный.

Практический смысл: задаёте один раз профиль «нагрев до 180 °C за 25 минут → выдержка 20 минут → спад», нажимаете старт, и прибор ведёт камеру по кривой без вашего участия. Таймер выдержки не путается: он стартует, когда термопара реально показала уставку, а не когда вы нажали кнопку на холодной печи. Про то, почему момент старта таймера критичен, есть отдельный разбор в температуре и времени полимеризации.

02 / плкПИД или ПЛК: где проходит граница

ПИД-регулятор умеет одно: держать температуру по профилю. Как только к камере добавляются заслонки вытяжки, вентиляторы обдува по зонам, две-три печи в одном цехе или сложная блокировка «не открывать дверь, пока горячо», одного ПИД мало. Нужна логика, а логику даёт ПЛК или программируемое реле.

Начальный уровень — ОВЕН ПР200: программируемое реле с дисплеем, цена от 12 600 руб за базовую версию до 22 700 руб за модель с аналоговыми входами. Программируется мышкой в OWENLogic, схемами из блоков, без языка программирования. Термопару к нему подключают через нормирующий преобразователь НПТ-1К (термопара K → унифицированный сигнал), потому что напрямую вход реле термопару не читает.

03 / gsmGSM-оповещение: SMS при аварии и конце цикла

Камера без присмотра — это риск. Термопара оборвалась, контактор залип, пропало напряжение на одной фазе: без оповещения вы узнаёте об этом через час, когда партия уже испорчена или, хуже, пошёл дым. GSM-модуль шлёт SMS в момент события.

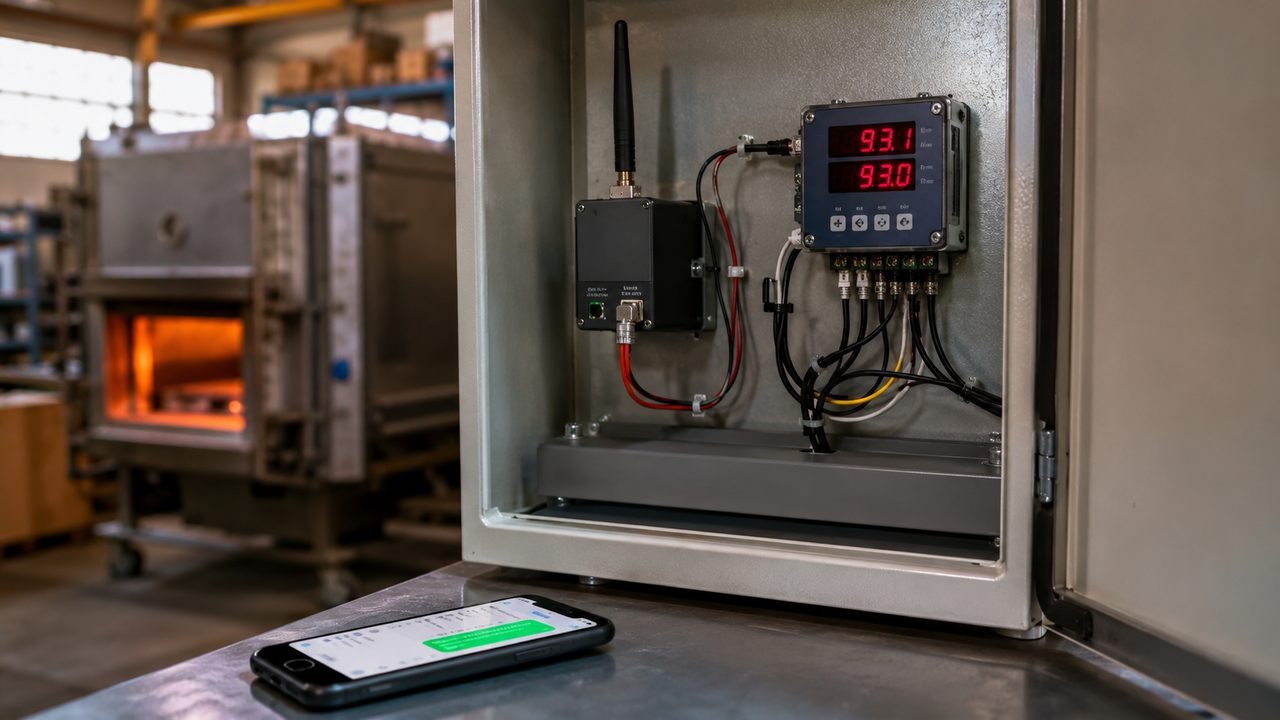

Заводской вариант — модем ОВЕН ПМ01 (RS232/RS485, около 7 000–10 000 руб), которым управляет ПЛК: программа формирует текст «перегрев 215 °C» и отправляет на телефон. Бюджетный вариант для гаража — GSM-реле или самосбор на модуле SIM800L с датчиком: плата стоит от 400 руб, шлёт сообщение при выходе температуры за коридор или при пропаже питания. Типовые события для оповещения:

• перегрев выше аварийной уставки;
• обрыв термопары (регулятор ушёл в ошибку);
• пропажа фазы или всего питания 380 В;
• конец цикла — деталь готова к выгрузке.

04 / удалённоМониторинг температуры со смартфона

SMS сообщает о событии, а удалённый мониторинг показывает температуру в реальном времени. В гаражном исполнении это плата ESP32: она читает термопару через модуль MAX6675 (тип K, готовые градусы по шине SPI), подключается к домашнему Wi-Fi и шлёт показания в Telegram-бот. По команде боту приходит текущая температура, а при превышении уставки — автоуведомление.

В цехе тот же результат делают через ПЛК: ПР200 отдаёт данные по Modbus RTU, их собирает OwenCloud или локальная SCADA, на экране телефона или планшета видна кривая всех камер. Важное правило: контур регулирования и контур мониторинга разделены. Смартфон и Wi-Fi только читают температуру, командой на нагрев управляет ПИД. Если Wi-Fi отвалится, камера продолжит работать по профилю. О том, где ставить сам датчик и как мерить температуру металла, а не воздуха, есть разбор термопар.

05 / журналЛогирование графика для контроля качества

Журнал температуры закрывает споры о качестве. Клиент жалуется, что покрытие сходит, а лог показывает: деталь держали 20 минут при 182 °C, режим выдержан, значит причина в подготовке металла, а не в печи. Без записи это слово против слова.

Регистратор МСД-200 опрашивает приборы по RS-485 и пишет архив, объединяет файлы и выдаёт экстремумы (минимум и максимум за цикл). ПЛК со SCADA пишет температуру каждые несколько секунд и строит график на весь прогон. Для мелкой серии хватает и простого решения: ESP32 сохраняет точки на карту памяти или в облако. Что писать в журнал:

06 / защитаАварийные блокировки: перегрев, обрыв, залипание

Автоматика без блокировок опаснее ручного контроля, потому что человек уходит от печи, доверившись электронике. Три отказа надо ловить обязательно.

Превышение температуры. Если выход ПИД залип или коэффициенты сбились, камера растёт без предела. Независимый аварийный термостат с уставкой «рабочая плюс 20–30 °C» (при 180 °C ставят на 200–210 °C) рвёт цепь управления контакторами механически, помимо контроллера.

Обрыв термопары. Регулятор ОВЕН видит разомкнутый вход и уходит в аварию, отключая нагрев. Без этой функции прибор считал бы температуру заниженной и грел до предела. Включается в настройках, проверяется раз при пусконаладке.

Залипание контактора. Сплавились контакты, команда «выкл» не проходит. Логика ПЛК ловит это по расхождению: команды нет, а температура растёт, значит авария и SMS. Физически же ту же ситуацию перекрывает аварийный термостат в разрыве силовой цепи. Подробности по составу защитного контура — в статье про автоматику камеры.

07 / выборЧто нужно гаражу, а что цеху

Уровень автоматики выбирают под задачу, а не по принципу «чем больше, тем лучше». Гаражнику с разовыми заказами ПЛК со SCADA не нужен: деньги и время на настройку не окупятся. Цеху же без журнала не закрыть претензии и не удержать качество на потоке.

Начать проще снизу и наращивать. Поставить простой ПИД, добавить GSM-реле за пару тысяч, когда надоест сидеть у печи, а к ПЛК с журналом прийти, когда камер станет две или появится клиент, который требует протокол режима. Каждый шаг оправдан своей задачей, и перепрыгивать через уровни ради красивого шкафа смысла нет.
