Почему белая порошковая краска пожелтела после запекания?

Это термодеструкция полимера от перегрева или передержки. Белые и светлые пигменты не скрывают желтизну, поэтому дефект виден первым. Эпоксидные порошки желтеют уже при 200–210 °C или при передержке 10–15 минут сверх режима. Полиэфир держит на 20–30 °C выше. Меряйте реальную температуру детали, воздух в камере часто холоднее металла у ТЭНов.

При какой температуре порошок начинает желтеть?

Для чистого эпокси порог пожелтения начинается около 200 °C, заметный сдвиг цвета dE больше 2 идёт с 210–220 °C. Эпокси-полиэфир (гибрид) стойче, желтеет с 210–215 °C. Чистый полиэфир держит до 220–230 °C без видимой желтизны. Пороги смещаются вниз, если деталь передержана: даже 190 °C за 40 минут дают лёгкую желтизну на белом эпокси.

Как отличить перепёк от плохого порошка?

Перепёк даёт желтизну неравномерно: сильнее у краёв, тонких кромок и в зонах напротив ТЭНов, где металл перегрелся. Плохой порошок желтит ровно по всей детали независимо от места. Ещё признак перепёка: вместе с цветом падает блеск и покрытие становится хрупким, скол по ребру откалывается чешуйкой. Свежий недобитый порошок наоборот мягкий и липкий.

Почему края и кромки желтеют сильнее, чем плоскость?

Тонкий металл кромки прогревается быстрее массива и перегревается раньше. Если плоскость дошла до 190 °C, кромка толщиной 1–2 мм уже на 210–220 °C. Плюс кромки часто ближе к ТЭНам и ловят прямое ИК-излучение трубок. Отсюда локальный перепёк именно по периметру при нормальной середине.

Можно ли исправить пожелтевшее покрытие?

Сам сдвиг цвета необратим, полимер уже разрушен. Деталь либо принимают с отклонением, либо перекрашивают: смывают старое покрытие или наносят поверх укрывистый слой после матирования. Исправляют не деталь, а режим: снижают температуру на 10–15 °C, режут выдержку, выравнивают поле камеры и меряют температуру самой детали.

Насколько полиэфир стойче эпокси к пожелтению?

Полиэфир держит на 20–30 °C выше по температуре и заметно дольше по времени. Там где белый эпокси даёт dE больше 3 за 15 минут при 210 °C, полиэфир на том же режиме остаётся в пределах dE 1. Плюс полиэфир стоек к UV и не желтеет на улице от солнца, тогда как эпокси мелит и желтеет под открытым небом. Для белого и на улице берут полиэфир.

Сколько времени передержки нужно, чтобы порошок пожелтел?

На белом эпокси при паспортных 180–200 °C лёгкая желтизна появляется после 15–20 минут сверх режима. Явный сдвиг dE больше 3 идёт при передержке 25–30 минут или при подъёме температуры на 20 °C выше нормы. Полиэфир прощает передержку 30–40 минут. Проблема часто не в задании, а в том, что деталь сидит в горячей камере после отключения таймера.

Как поймать локальный перегрев у ТЭНов?

Прогоните пустой цикл с термопарами в разных точках камеры или проведите деталь с наклеенными термоиндикаторными наклейками. Разброс больше 15–20 °C между зоной у ТЭНов и дальним углом это причина пятнистого пожелтения. Лечится экранированием трубок, разгоном воздуха вентилятором и переносом детали от прямого ИК трубок.

Главная / Дефекты покрытия

Пожелтение и потемнение покрытия от перепёка порошка

Короткий ответ

Белый и светлый порошок желтеет от перепёка: полимер разрушается термически при перегреве или передержке. Эпокси начинает желтеть с 200 °C или при передержке 15–20 мин сверх режима, полиэфир держит на 20–30 °C выше. Вместе с цветом падает блеск и растёт хрупкость. Дефект неравномерный: сильнее на кромках и напротив ТЭНов, где металл перегрет. Меряйте температуру самой детали, а не воздуха. Сдвиг цвета необратим, исправляют режим: минус 10–15 °C, короче выдержка, ровное поле камеры.

Партию белых эпоксидных фасадов заказчик вернул: белый ушёл в кремово-жёлтый, замер дал сдвиг dE 3,8, желтизна по нижним кромкам. Порошок был тот же, что на прошлой чистой партии. Разница в одном: таймер отработал 20 минут, но деталь ещё 15 минут остывала в закрытой горячей камере при 195 °C. Этих минут хватило, чтобы эпокси пожелтел.

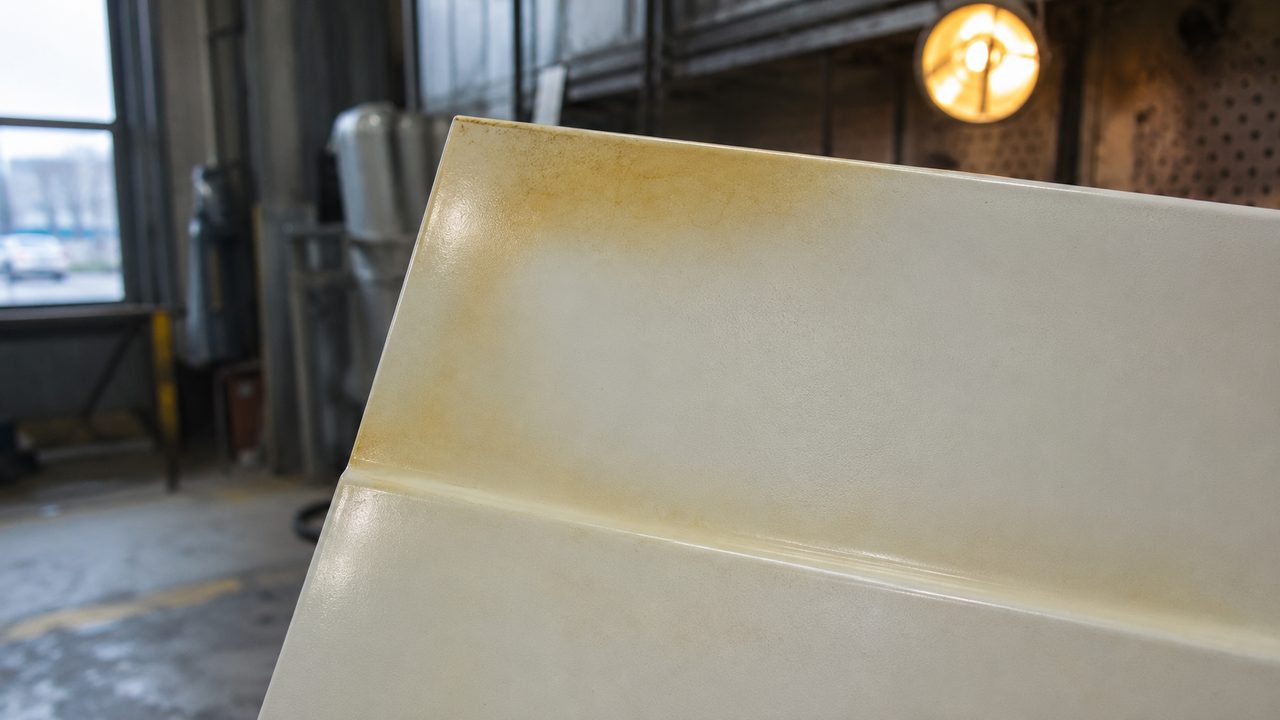

Белая панель с равномерным цветом рядом с перепечённой панелью, ушедшей в кремово-жёлтый по кромкам — fig.01 — слева режим по паспорту, белый чистый. Справа передержка 20 мин сверх нормы: пожелтение кромок и падение блеска

01 / химияЧто физически происходит с полимером при перегреве

Отверждённое покрытие это сшитая сетка из смолы, отвердителя и пигмента. Сшивка полная примерно к 180–200 °C за паспортное время. Дальше нагрев не улучшает плёнку, а разрушает её: термическое окисление рвёт связи в полимере, продукты распада жёлто-коричневые. На тёмных цветах незаметно, на белом видно первым.

Эпоксидная смола содержит ароматические кольца, чувствительные к окислению, поэтому желтеет раньше. Полиэфир стоек к температуре и к UV, отсюда его запас. Скорость деструкции растёт нелинейно: каждые +10 °C примерно вдвое ускоряют реакцию, поэтому короткий перегрев даёт тот же эффект, что долгая передержка на норме.

Почему желтеет именно белый, а серый и синий держатся?

Продукты термораспада полимера жёлто-коричневые. На белой и светлой базе они меняют координату b колориметра в плюс, глаз читает это как желтизну. Тёмные и насыщенные пигменты перекрывают слабый жёлтый оттенок, дефект прячется. Белый, слоновая кость, светло-серый, пастель это индикаторы перепёка, на них ловят режим первыми.

dE это что и с какого значения виден дефект?

dE это суммарное отклонение цвета от эталона по формуле CIE. Глаз тренированного контролёра ловит разницу с dE 1,5–2. Заказчик на белом видит желтизну с dE 2,5–3. Браком по цвету обычно считают dE больше 2 для ответственных изделий. Перепёк белого эпокси легко даёт dE 3–5.

02 / детальТемпература детали, а не воздуха в камере

Регулятор держит уставку по датчику воздуха, но желтеет металл детали. Разрыв между ними бывает 15–30 °C в обе стороны: у ТЭНов деталь горячее воздуха от прямого ИК, в глубине массива холоднее. Отсюда типичная картина: датчик пишет честные 190 °C, а кромка панели напротив трубки сидит на 215 °C и желтеет.

Ловят это замером по самой детали: термопара на металле, термоиндикаторная наклейка или пирометр по выходу из камеры. Метод разобран в статье про контроль температуры детали пирометром. Без замера борьба с пожелтением идёт вслепую.

Датчик у стенки врёт в обе стороны

Термопару регулятора часто ставят у стенки или в углу, где спокойный воздух. Она может показывать на 10–20 °C ниже, чем реальная зона детали у ТЭНов. Оператор поднимает уставку, чтобы догнать паспорт, и загоняет металл в перепёк. Датчик уводят в поток воздуха и калибруют по термопаре на детали.

Термопара на детали показывает больше, чем регулятор. Это нормально?

Да, если деталь ловит прямое ИК от трубок, металл будет горячее воздуха на 15–25 °C. Ориентируйтесь на температуру детали: именно она определяет и сшивку, и порог пожелтения. Уставку по воздуху подстраивают так, чтобы металл в самой горячей зоне не превышал порог порошка.

03 / диагностикаПерепёк или брак порошка: как различить

Оба дефекта дают желтизну, но по-разному. Перепёк географический: желтизна привязана к горячим зонам детали и камеры. Плохой или просроченный порошок желтит ровно по всей детали. Это первый разделитель.

Второй это спутники. Перепёк тянет за собой падение блеска и охрупчивание: перегретая сетка стала жёсткой и ломкой, скол по ребру откалывается сухой чешуйкой, глянец с 85 % проседает до 60–70 %. Брак порошка блеск не роняет и хрупкости не даёт.

Признак	Перепёк	Брак порошка
Распределение желтизны	по горячим зонам, кромкам	ровно по всей детали
Блеск	падает на 15–25 %	без изменений
Хрупкость	растёт, скол чешуйкой	не меняется
Повтор на другой камере	исчезает при верном режиме	повторяется везде

Замер блеска блескомером под 60° закрывает вопрос, метод описан в статье про блескомер и глянец. Если блеск упал вместе с цветом, это почти наверняка перепёк, а не порошок.

Как проверить, что виноват режим, а не партия порошка?

Прокрасьте пробную пластину тем же порошком в мягком режиме: 180 °C, ровно паспортное время, ни минуты сверху. Если пластина белая и блестящая, порошок исправен, желтела деталь от перепёка. Если пластина тоже жёлтая, дело в порошке. Тест занимает один цикл и снимает спор.

Покрытие пожелтело и стало хрупким. Это точно перегрев?

Связка желтизна плюс хрупкость плюс падение блеска это подпись перепёка. Перегретая сетка теряет эластичность, поэтому скол и трещины по ребру. Недобитый порошок наоборот мягкий и липкий, а брак пигмента блеск и прочность не трогает. Три спутника вместе указывают на температуру.

04 / порогиЭпокси, гибрид, полиэфир: где чей предел

Три класса порошка держат перегрев по-разному. Чистый эпокси самый чувствительный, желтеет раньше всех и не годится для улицы вообще. Эпокси-полиэфир (гибрид) посередине. Чистый полиэфир стойче и по температуре, и к UV, поэтому белый уличный красят именно им.

Тип порошка	Порог желтизны	Запас по передержке
Чистый эпокси	от 200 °C	15–20 мин
Эпокси-полиэфир	от 210 °C	20–30 мин
Полиэфир	от 220–230 °C	30–40 мин

Цифры для белого и светлого, на тёмных все пороги выше, потому что желтизна прячется. Выбор класса под задачу разобран в статье про типы порошковой краски. Если изделие белое и стоит на улице, эпокси отпадает сразу: он и от печи желтеет, и от солнца мелит.

Белый эпокси на улице желтеет со временем, хотя перепёка не было. Почему?

Это UV-деструкция, а не перепёк. Эпокси не стоек к ультрафиолету, белый под солнцем желтеет и мелит за один сезон. Печь тут ни при чём. Для улицы берут полиэфир, он держит UV годами. Эпокси оставляют для внутренних деталей и грунта под верхний слой.

Гибрид белый желтеет в камере. Перейти на полиэфир поможет?

Да, полиэфир даст запас 10–15 °C и лишние 10 минут по передержке. Но сначала проверьте режим: если гибрид желтеет, скорее всего металл идёт выше 210 °C. Смена порошка спрячет проблему поля камеры, но не уберёт её. Правильнее выровнять температуру, а потом уже думать про класс.

05 / камераЛокальный перегрев у ТЭНов как источник пятен

Пятнистое пожелтение почти всегда это неровное поле температур в камере. Деталь напротив трубок ловит прямое ИК и перегревается локально, пока остальная поверхность на норме. Разброс 15–20 °C по объёму это обычное дело для самодельной или разбалансированной печи.

Диагностика простая: пустой прогон с термопарами в углах, у трубок и по центру. Если у ТЭНов на 20 °C горячее дальнего угла, вот источник жёлтых пятен. Лечение это экран между трубками и деталью, разгон воздуха вентилятором, перенос детали от прямого ИК. Поле разобрано в статье про неравномерный нагрев камеры, а раскладка трубок в материале про раскладку ТЭНов в камере.

Желтизна всегда в одном и том же месте детали. О чём это?

Повторяющееся пятно в одной точке это стабильно горячая зона камеры, обычно напротив ТЭНов. Поле камеры не меняется от цикла к циклу, поэтому дефект встаёт на то же место. Померьте температуру в этой точке термопарой и сравните с уставкой, разница покажет масштаб локального перегрева.

Вентилятор гоняет воздух, а пятна остались. Что ещё?

Вентилятор выравнивает конвекцию, но не убирает прямое ИК-излучение трубок. Если деталь висит в метре напротив открытых ТЭНов, лучистый нагрев перегревает её поверхность мимо воздуха. Ставят экран или отражатель между трубками и деталью, тогда греет только конвекция и поле выравнивается.

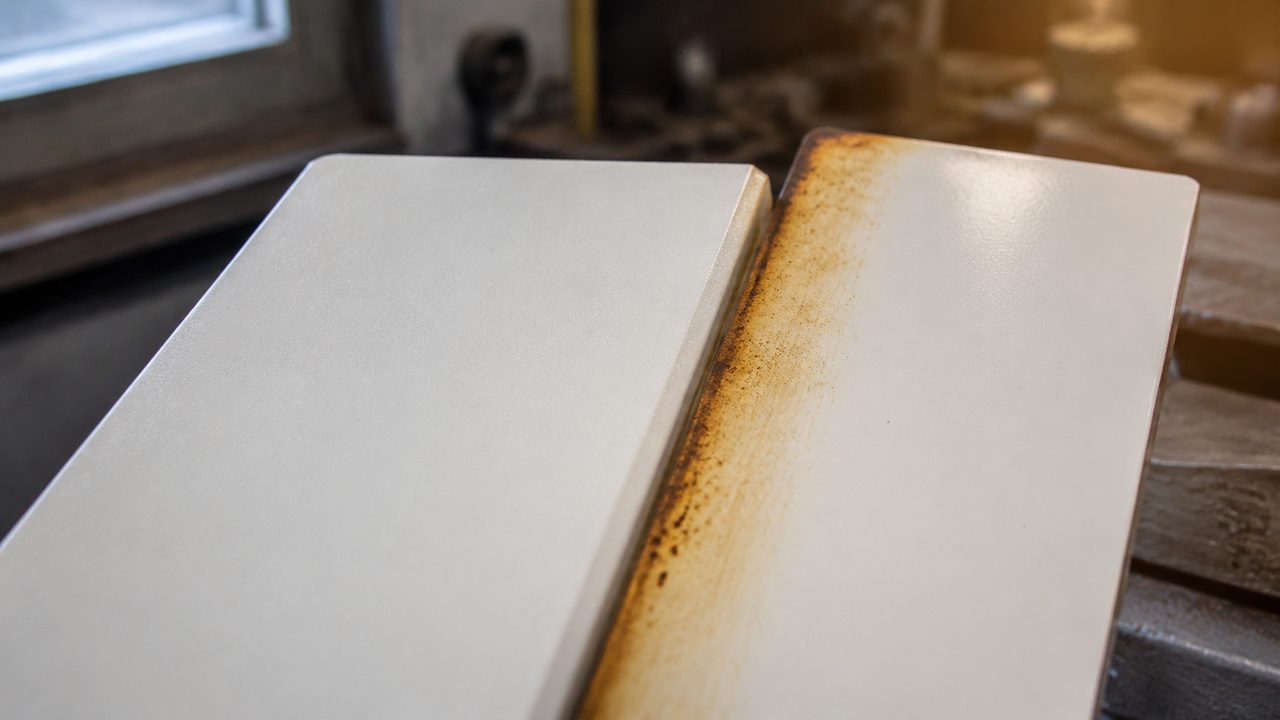

Тепловая карта камеры полимеризации с перегретой зоной напротив ТЭНов и наклейками-термоиндикаторами на детали — fig.02 — зона напротив ТЭНов на 20 °C горячее дальнего угла: именно здесь белое покрытие уходит в желтизну

06 / режимКак поймать и исправить перепёк

Порядок действий, когда белое пожелтело. Сначала пробной пластиной в мягком режиме подтверждают, что это перепёк, а не порошок. Потом снимают реальную температуру детали термопарой в самой горячей зоне. Если металл выше порога порошка, режут перегрев тремя рычагами.

Уставка: минус 10–15 °C, если запас по сшивке позволяет. Время: не держать деталь в горячей камере после таймера, вынимать сразу или открывать заслонку. Поле: экран у трубок и вентилятор против локального перегрева.

Симптом	Причина	Правка
Ровная желтизна всей детали	высокая уставка или порошок	минус 10–15 °C, проба пластиной
Желтизна по кромкам	перегрев тонкого металла	снизить температуру, короче цикл
Пятно в одном месте	горячая зона у ТЭНов	экран, вентилятор, перенос детали
Желтеет после отключения таймера	остывание в горячей камере	вынимать сразу, открывать заслонку

Точные значения температуры и времени под конкретный порошок берут из статьи про температуру и время полимеризации. Если запаса по режиму нет и снижать некуда без риска недобить порошок, применяют ступенчатый нагрев с точной полкой сшивки, чтобы не проскакивать порог.

Снизил температуру, желтизна ушла, но порошок стал недобитым. Как быть?

Значит окно между полной сшивкой и порогом пожелтения узкое. Держите точную полку по термопаре на детали, без проскока. Если ПИД перерегулирует и проскакивает на 15 °C, настройте его мягче. Иногда проще сменить порошок на низкотемпературный с сшивкой 160–170 °C, тогда до порога желтизны остаётся большой запас.

Как быстро понять степень перепёка без спектроколориметра?

Приложите к детали эталонную пластину того же порошка, окрашенную в мягком режиме, и сравните при дневном свете. Разница в желтизну видна с dE 2–3. Заодно проверьте блеск: если перепечённая зона матовее эталона, диагноз подтверждён. Блескомер под 60° даёт число, но глаз с эталоном ловит грубый перепёк сразу.

Эталонная белая пластина рядом с перепечённой деталью и термопара на металле для замера реальной температуры — fig.03 — сравнение с эталоном плюс термопара на детали: так ловят перепёк и правят режим за один прогон
