Главная / Дефекты покрытия

Ступенчатый режим нагрева против кратеров и пор при полимеризации

Короткий ответ

Кратеры и булавочные проколы на литье и оцинковке появляются, когда газ из подложки выходит через уже расплавленную, но ещё не сшитую плёнку. Лечится ступенчатым профилем: сначала выдержка на 130–150 °C в течение 8–15 мин для дегазации, подъём медленный 3–5 °C/мин, потом выход на 180–200 °C для полной сшивки. Нужен программируемый ПИД-регулятор с сегментами. Для толстых отливок ступень держат дольше, 15–20 мин. Для обычной холоднокатаной стали ступени не нужны.

Партия чугунных кронштейнов вышла из камеры вся в мелкой сыпи: под лупой на каждом 30–50 точек-кратеров диаметром 0,3–0,8 мм. Режим был стандартный: разгон до 200 °C за 10 минут и выдержка. На следующей партии добавили одну ступень, выдержку 12 минут на 145 °C перед выходом на сшивку. Кратеров не осталось. Разница только в форме кривой нагрева: газ из пор вышел, пока плёнка была текучей.

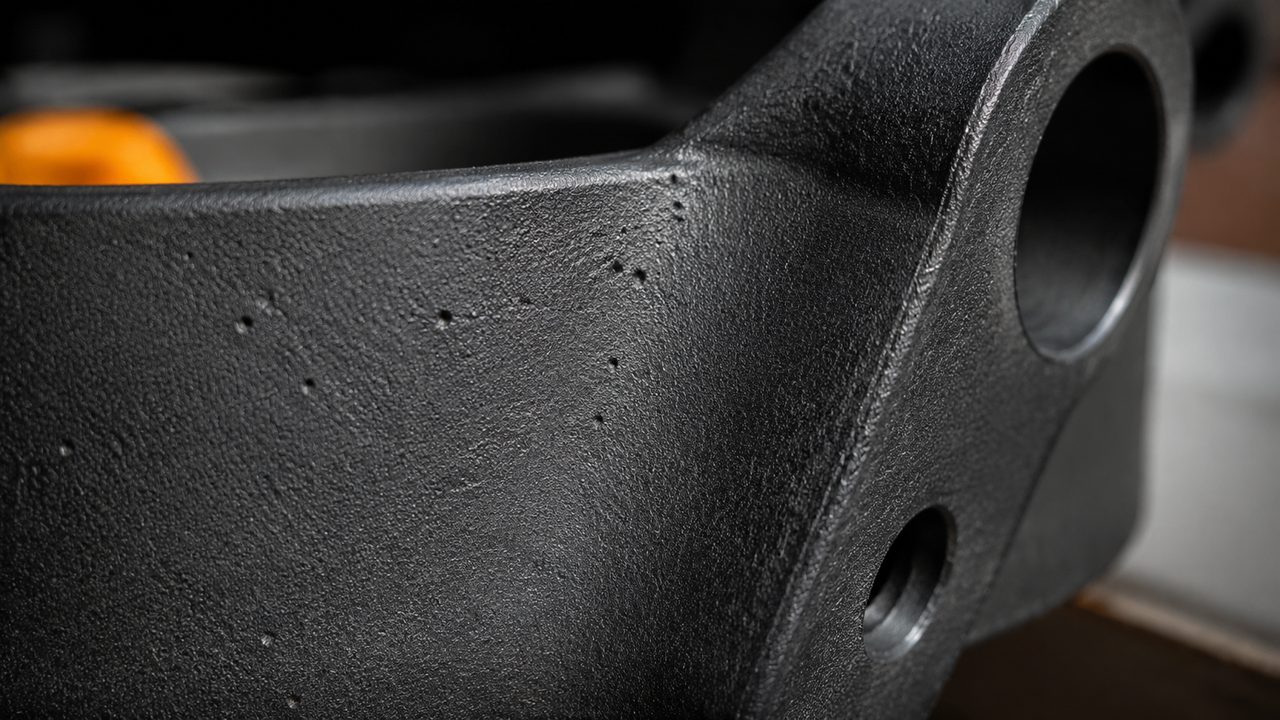

Литая деталь с кратерами и булавочными проколами после быстрого нагрева против чистой поверхности после ступенчатого режима — fig.01 — слева прямой выход на 200 °C: кратеры и pinholes от газовыделения. Справа ступенчатый режим: газ вышел до сшивки

01 / физикаОткуда газ и почему он рвёт плёнку

Порошок проходит три стадии в камере. Частицы плавятся в сплошную плёнку около 120–140 °C, плёнка растекается, оставаясь жидкой, и только потом запускается сшивка в сетку, обычно с 160–180 °C. Между растеканием и сшивкой есть окно, когда плёнка сплошная и текучая.

Газ идёт из двух источников. Подложка: поры чугуна, цинковый слой оцинковки, микрополости алюминиевого литья держат воздух, влагу, масло и остатки пассивации. И сам порошок, отдающий немного летучих при плавлении. При нагреве всё это расширяется и ищет выход наверх.

Почему быстрый нагрев даёт больше дефектов, чем медленный?

При разгоне 15–20 °C/мин плёнка расплавляется и запечатывает поверхность раньше, чем газ успел выйти. Дальше металл догревается, газ расширяется и пробивает уже сплошную жидкую плёнку. Медленный нагрев с выдержкой даёт газу выйти через ещё рыхлый, не сплавленный слой порошка, где пузырю не нужно ничего пробивать.

Чем кратер отличается от булавочного прокола?

Кратер это воронка 0,5–2 мм: пузырь лопнул, плёнка не успела затянуться и застыла с ямкой. Булавочный прокол (pinhole) мельче, 0,1–0,3 мм, это сквозная дырочка от узкой струйки газа. Причина одна, объём газа разный.

02 / профильЧто такое ступенчатый режим и как он устроен

Ступенчатый режим это профиль нагрева из нескольких площадок. Вместо прямой линии до 200 °C кривая делает промежуточную полку, на которой деталь выдерживается, пока идёт дегазация и растекание. Потом подъём на температуру сшивки и вторая выдержка на полную полимеризацию.

Смысл в том, чтобы разнести во времени выход газа и сшивку. Газ на 140 °C проходит через ещё текучую плёнку, и следы затягиваются растеканием. Тот же газ на 190 °C сквозь застывающую сетку фиксирует дефект навсегда.

График ступенчатого профиля нагрева: подъём, полка дегазации на 145 градусов, второй подъём, полка сшивки на 190 градусов — fig.02 — ступенчатый профиль: подъём 3–5 °C/мин, полка дегазации 145 °C на 12 мин, подъём до 190 °C, полка сшивки на 15 мин

Этап профиля	Температура	Время
Подъём до ступени	до 140–150 °C	20–30 мин, 3–5 °C/мин
Полка дегазации	130–150 °C	8–15 мин
Подъём к сшивке	до 180–200 °C	6–10 °C/мин
Полка сшивки	180–200 °C	по паспорту порошка

Полка сшивки отсчитывается от момента, когда сам металл дошёл до температуры, а не воздух. Это отдельная тема, разобранная в статье про контроль температуры детали пирометром. Общие цифры выдержки и температур для разных порошков лежат в материале про температуру и время полимеризации.

Сколько ступеней нужно, две или три?

Для оцинковки и литья хватает двух полок: дегазация и сшивка. Три ступени берут для толстых сильно пористых отливок: первая полка 120 °C на подсушку влаги, вторая 145 °C на дегазацию, третья 190 °C на сшивку. На практике три полки нужны редко, чаще двух достаточно.

03 / оцинковкаРежим для оцинкованной и цинкованной стали

Оцинковка газит из-за самого цинкового слоя: цинк держит влагу, остатки хроматирования и водород от гальваники. Эти вещества отдаются медленно и активно выходят с 130 °C. Прямой нагрев на 200 °C почти гарантирует сыпь мелких пор по всей поверхности.

Полку для оцинковки держат на 130–140 °C дольше обычного, 10–15 минут: цинк отдаёт газ неохотно. Подъём медленный, 3–4 °C/мин. Про поведение цинка, алюминия и литья есть статья про полимеризацию алюминия, оцинковки и литья.

Горячее цинкование газит сильнее гальваники

Горячеоцинкованный слой толще и рыхлее гальванического, газовыделение из него мощнее. Полку дегазации для горячего цинка растягивают до 15–20 минут и не поднимают температуру выше 180 °C на сшивке: перегрев цинка сам по себе даёт пузырение. Порошок под горячий цинк берут низкотемпературный, 160–170 °C.

На оцинковке пузыри пошли даже со ступенью. Что не так?

Скорее всего полка короткая или сшивка завышена. Продлите дегазацию до 15 минут и опустите сшивку до 170 °C. Если не помогло, деталь плохо обезжирена: масло под цинком газит сильнее самого цинка, проверьте подготовку по статье про адгезию порошка.

04 / литьёЧугун, алюминиевое литьё, пористый металл

Литьё это худший случай по газовыделению. Пористый чугун и алюминиевое литьё держат воздух и масло в микрополостях по всему объёму. Газ идёт не одним фронтом, а долго сочится из глубины, и одной короткой полки может не хватить.

Для литья полку дегазации ставят на 140–150 °C и держат 12–20 минут по толщине. Чем массивнее отливка, тем дольше выдержка, а скорость подъёма к полке снижают до 3 °C/мин.

Прокалка вместо ступеней для тяжёлого литья

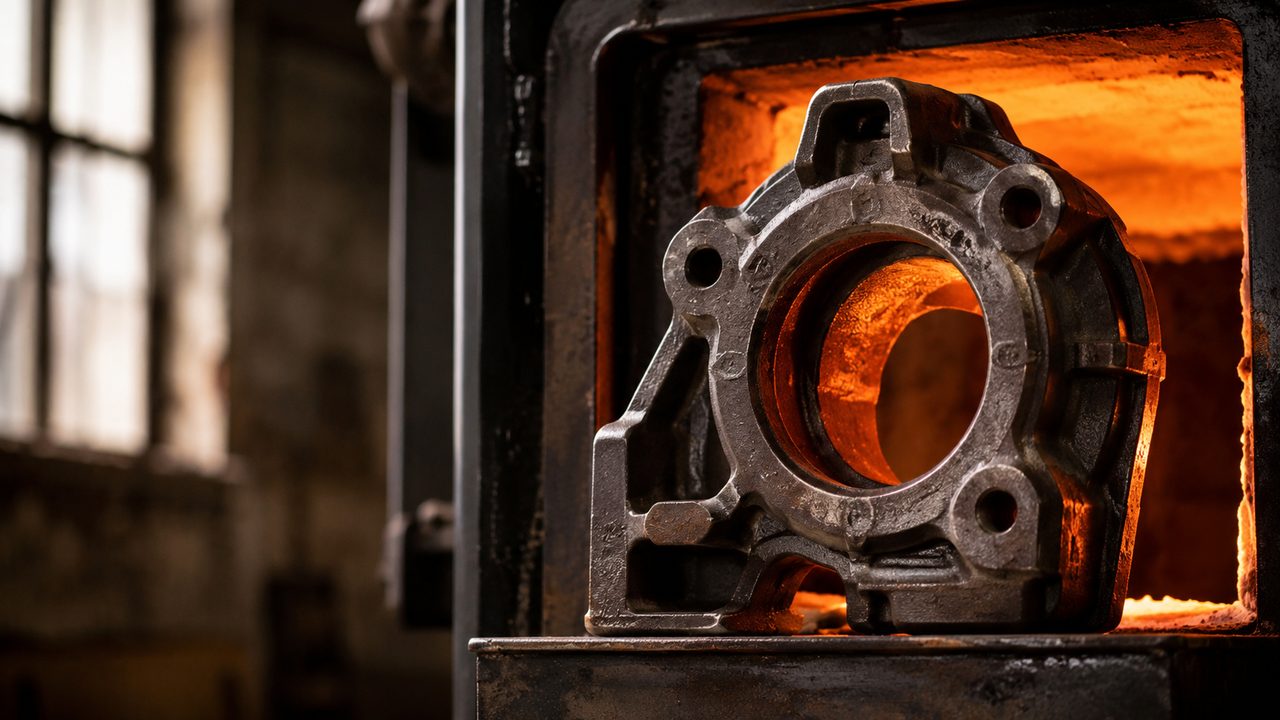

Для самых проблемных отливок дегазацию выносят в отдельный цикл: деталь без порошка прокаливают при 200–250 °C в течение 30–60 минут, газ и масло выходят полностью. Потом её красят и полимеризуют обычным профилем. Дороже по времени, но снимает риск на серии дорогих деталей.

Толстая чугунная плита газит даже после ступени. Почему?

Поверхность плиты уже на 150 °C, а сердцевина отстаёт на 20–40 °C и продолжает греться на второй полке. Газ из глубины идёт, когда наружная плёнка уже сшивается. Держите полку дольше, 18–20 минут, и снижайте скорость подъёма.

Как отличить газовыделение из литья от плохого обезжиривания?

Газ из пор литья даёт равномерную мелкую сыпь по всей детали, включая скрытые участки. Дефекты от масла кучкуются пятнами там, где остался жир, часто с ореолом вокруг кратера. Ровная повторяющаяся сыпь это подложка, лечится ступенями.

05 / пидКак запрограммировать ступени на регуляторе

Ступенчатый профиль требует программируемого ПИД-регулятора с сегментами. Простой одноуставочный термостат держит одну температуру и не годится. Профильный контроллер задаётся списком сегментов: каждый это пара значений, целевая температура и время участка.

Пример шести сегментов для литья:

Сегмент 1: подъём до 145 °C за 25 минут, это выходит около 4–5 °C/мин.
Сегмент 2: выдержка 145 °C в течение 15 минут, полка дегазации.
Сегмент 3: подъём до 190 °C за 6 минут, около 7 °C/мин.
Сегмент 4: выдержка 190 °C в течение 18 минут, полка сшивки.
Сегмент 5: остывание с открытой заслонкой.
Сегмент 6: сигнал окончания цикла.

Выбор прибора и коммутация ТЭНов разобраны в статье про терморегулятор и автоматику камеры. Датчик для профиля ставят в потоке и уводят от прямого ИК трубок, иначе полка держит не ту температуру, что видит деталь.

Можно ли сделать ступени вручную на обычном термостате?

Технически да: выставили 145 °C, засекли 12 минут, потом перевели уставку на 190 °C. На единичной детали работает. На серии ручной режим копит ошибки по времени, а профильный контроллер повторяет кривую точно от цикла к циклу. Для повторяемости берут программируемый прибор.

Регулятор перескакивает полку и сразу лезет на сшивку. Почему?

Обычно ПИД настроен агрессивно и перерегулирует: на полке 145 °C температура проскакивает до 160 °C и выше. Уменьшите пропорциональную составляющую или включите автонастройку. Перескок убивает дегазацию: плёнка уходит в сшивку раньше времени.

06 / толщинаПоправка на массу и толщину детали

Толщина металла меняет расчёт времени. Тонкий лист 1–2 мм прогревается за пару минут, поверхность и сердцевина идут вместе. Толстая отливка 20–40 мм прогревается десятки минут, и всё это время внутри держится градиент. Профиль под неё растягивают, чтобы масса успела отгазовать.

Правило: на каждые 10 мм толщины сверх 5 мм добавляют 4–6 минут к полке дегазации и снижают скорость подъёма. Точное время снимают пробным прогоном с термопарой на детали, а не в воздухе.

Деталь	Полка дегазации	Подъём к полке
Лист, профиль 1–3 мм	8–10 мин	5 °C/мин
Отливка 5–15 мм	12–15 мин	4 °C/мин
Толстое литьё 20–40 мм	15–20 мин	3 °C/мин
Массивная плита >40 мм	20 мин + прокалка	3 °C/мин

Смешанная загрузка: тонкие и толстые детали вместе. Как быть?

Профиль ведут по самой толстой детали, полка дегазации по её массе. Тонкие детали лишнюю выдержку переносят без вреда, порошок на них не деградирует за 15–20 минут на 145 °C. Обратное недопустимо: короткий профиль под тонкие оставит толстые газить. Про совмещение разного металла есть статья про смешанную загрузку.

07 / диагностикаКогда ступени не помогают

Если ступенчатый профиль не убрал кратеры, причина не в подложке. Проверяют три вещи. Толстый слой порошка: плёнка выше 120 мкм сама держит газ и пузырится изнутри, это разобрано в статье про толщину покрытия и число слоёв.

Второе это подготовка: масло и влага под порошком газят сильнее любой подложки, ступени тут бессильны. Третье это перегрев порошка при сшивке на 210–220 °C, когда полимер разлагается с выделением летучих. Тогда снижают полку сшивки и проверяют поле по статье про неравномерный нагрев.

Слой тонкий, подготовка хорошая, а поры всё равно есть. Что дальше?

Проверьте реальную температуру полки термопарой на детали. Часто датчик воздуха показывает 145 °C, а металл на полке дошёл только до 125 °C, дегазация не запустилась. Либо продлите полку, либо поднимите её на 10 °C. Контроль по детали разобран в статье про пирометр и термопару на детали.

Стоит ли переходить на ступенчатый режим для всей продукции разом?

Нет. Гладкая холоднокатаная сталь без пор красится прямым выходом на сшивку, ступени только удлинят цикл. Профиль включают точечно под оцинковку, литьё и толстые детали. Держите два-три сохранённых профиля в регуляторе и переключайте под загрузку.

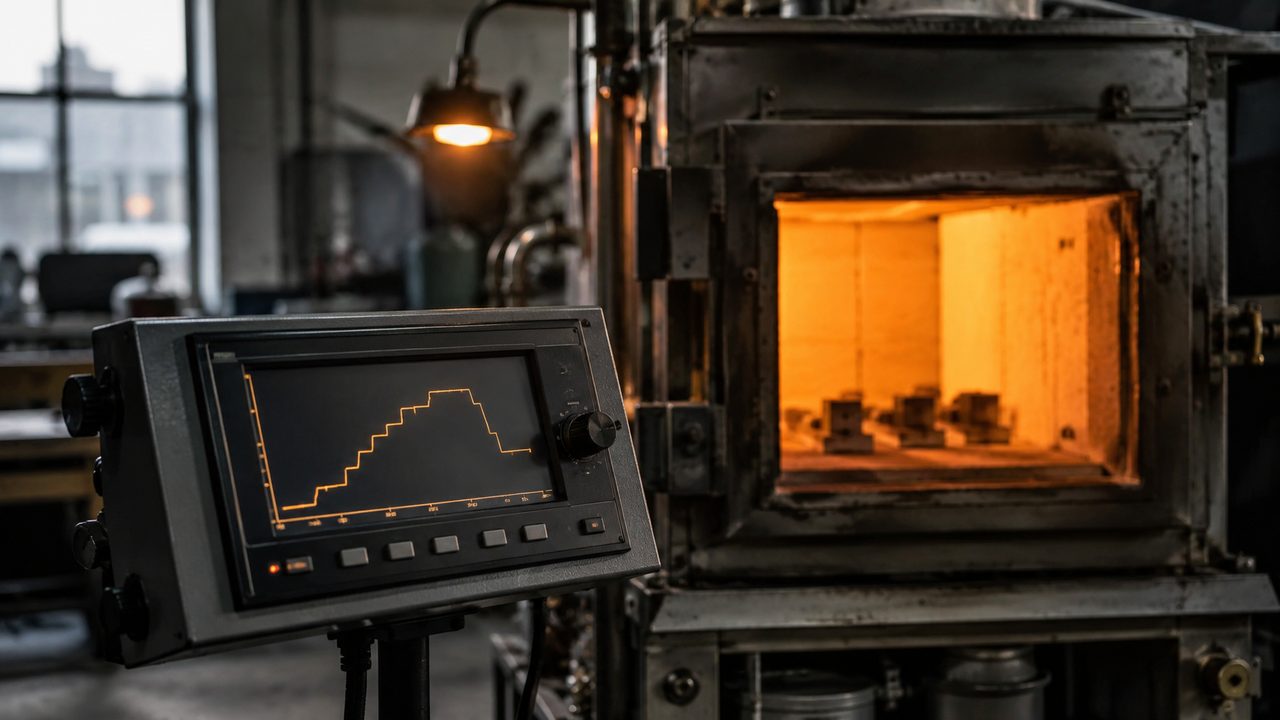

Программируемый ПИД-регулятор с настроенными сегментами ступенчатого профиля нагрева камеры полимеризации — fig.03 — профильный ПИД-регулятор: шесть сегментов, две полки, кривая повторяется от цикла к циклу
