Главная / Дефекты
Потеря глянца и помутнение порошкового покрытия: почему деталь вышла матовой
Глянец теряется по четырём разным сценариям, и каждый оставляет свою картину. Равномерное помутнение всей детали это перепёк. Пятна это влага или загрязнение. Тусклые края и толстые места это недогрев. Радужные разводы это чужой порошок в печи. Сначала читаешь картину, потом лечишь. Глянец меряют блескомером под 60°: падение с 80 GU до 60 GU уже заметно глазу.

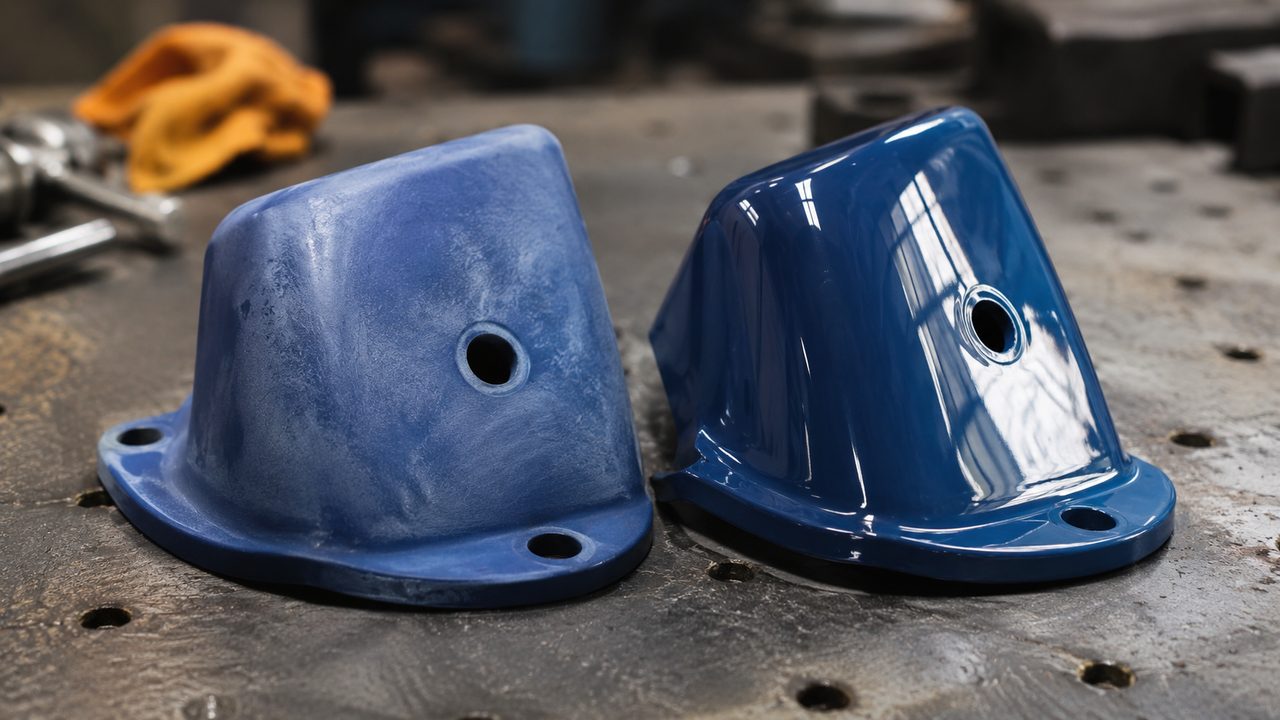

Партия глянцевых профилей RAL 5005 вышла из камеры с молочной дымкой по всей плоскости. Блескомер показал 62 GU вместо паспортных 85 GU под углом 60°. Толщина в норме, адгезия держит, ацетоном не мажется. То есть сшивка прошла, а глянца нет. Это классический случай, когда причину ищут в порошке, а она в режиме печи. Потеря глянца почти всегда диагностируется не по факту «мутно», а по тому, КАК именно мутно: вся деталь, пятнами, по краю или разводами.
Сначала измерь, потом гадай
Глаз обманывает. При разном освещении одна и та же деталь кажется то глянцевой, то тусклой, поэтому спор «мутная или нет» решается прибором. Блескомер (глоссметр) светит под фиксированным углом 60° и меряет долю отражённого света в единицах блеска GU. Глянцевые порошки лежат в районе 80–95 GU, полуглянец 40–70 GU, мат ниже 30 GU. Если паспорт обещает 85 GU, а деталь даёт 60 GU, дефект есть и он измерен.
Реальная история из практики: партия ушла с 77–87 GU на 59–66 GU. Проверили всё, толщину, адгезию, MEK-стойкость, показания термопары печи, и всё было в допуске. Глянец всё равно упал. Разгадка оказалась в том, что поставщик домешал в партию остаток другой, чтобы сработать бракованный порошок. Блендинг двух партий роняет глянец, а по всем остальным тестам покрытие идеальное.
Диагностическая таблица: картина помутнения → причина
Это ядро всей диагностики. Потеря глянца это не один дефект, а пять разных, и они различаются по тому, как выглядит поверхность. Сначала найдите свою строку по картине, потом переходите к проверке и фиксу.
| Как выглядит потеря глянца | Вероятная причина | Что проверить | Как исправить и не допустить |
|---|---|---|---|
| Равномерное помутнение всей детали, часто с желтизной, плёнка хрупкая | Перепёк, переполимеризация | Термопара на металле: пик выше паспорта? Долгая выдержка? | Снизить уставку и/или время, вести режим по PMT металла |
| Помутнение пятнами, разводами, локальными кляксами | Влага, конденсат, загрязнение поверхности | Влажность цеха, качество обезжиривания, остатки промывки | Сушка детали перед камерой, чистое обезжиривание, сухой воздух |
| Тусклые края, углы, толстые сечения при глянцевом центре | Недогрев, смола не набрала текучесть | PMT в холодных зонах, время выхода на режим массивных мест | Добрать время/температуру, разнести детали, поднять конвекцию |
| Радужные разводы, полосы, странный сдвиг цвета и блеска | Несовместимые порошки в одной печи (перекрёстное загрязнение) | Что красили до этого? Чистая ли камера, крючки, воздух? | Промыть камеру и оснастку, не мешать эпокси и полиэфир в цикле |
| Глянец гуляет от партии к партии при одном порошке | Нестабильность печи или блендинг порошка | Термопрофиль по загрузкам, свежая партия порошка | Стабилизировать режим, входной контроль партий по блеску |
Дальше разберём три самых частых строки подробнее, потому что за ними стоят конкретные ошибки настройки камеры.
Перепёк: когда глянец сгорает вместе со связующим
Пересушка гонит глянец в две стороны сразу: у глянцевых порошков он падает, у некоторых наоборот подскакивает выше паспорта с изменением тона. И то, и другое это брак по блеску. Механизм простой: при избыточном тепле связующее термически деградирует, поверхность плёнки теряет ровную оптику, добавляется желтизна. Помутнение при перепёке равномерное по всей детали, а не пятнами, и обычно идёт в комплекте с хрупкостью: край трескается при изгибе.
Ловушка та же, что у пожелтения: регулятор меряет воздух, а деградирует металл. Тонкая деталь у ТЭНа ловит прямое излучение и уходит на 20–40 °C выше уставки, тогда как прибор показывает ровные 180 °C. Отраслевой overbake-тест гоняет пробу 1 ч при 220 °C или 10 мин при 240 °C и смотрит, насколько уползли цвет и блеск. Если ваш металл в горячей зоне подходит к этим цифрам, глянец обречён.
Мутная равномерно вся деталь плюс хрупкая плёнка это не порошок. Это ваша печь передержала металл. Пока не снят термопрофиль, спорить о марке порошка бессмысленно.
практика разбора брака по глянцу
Как не допустить: вести режим по температуре металла (PMT), а не по воздуху, и держать запас до overbake. Про измерение реального металла смотрите контроль температуры детали пирометром, а про то, как найти горячие зоны, температурное картирование камеры.
Влага и загрязнение: помутнение пятнами

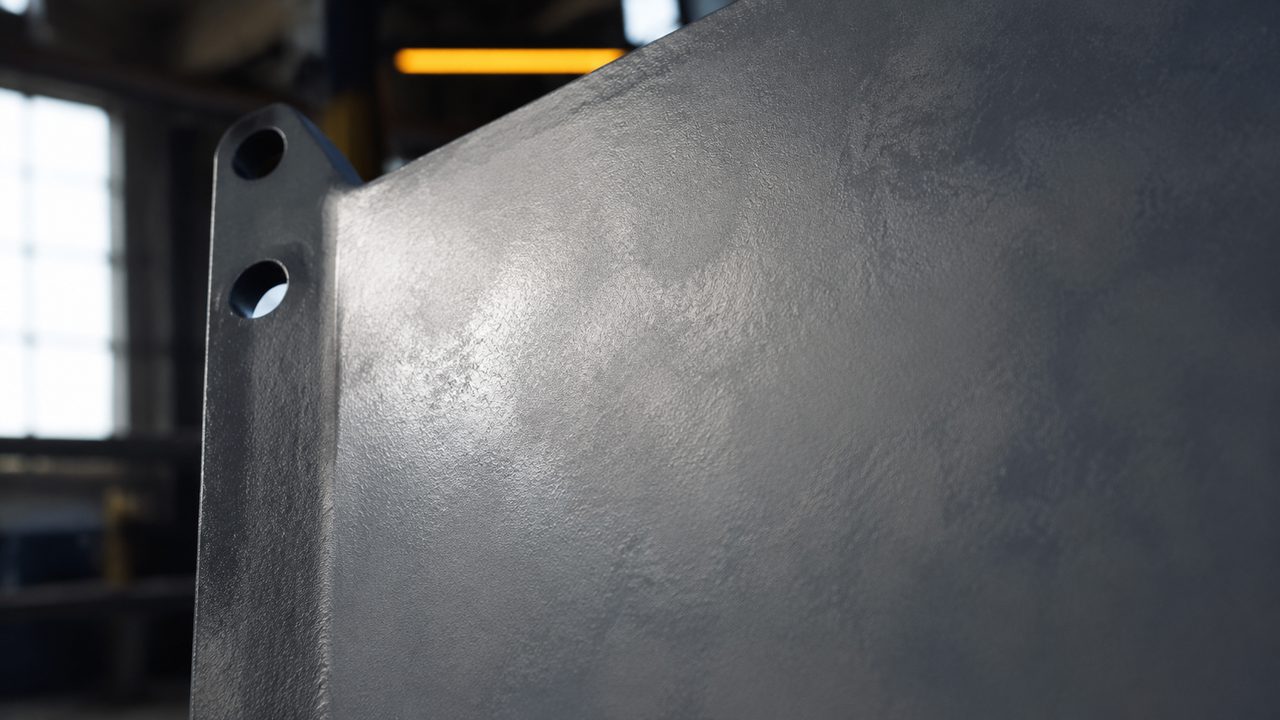

Если дымка легла не сплошняком, а кляксами и разводами, дело почти всегда в поверхности или в атмосфере камеры. Влага из воздуха конденсируется на свежем прогретом слое при высокой влажности и низкой температуре металла на входе, и в этих местах глянец глохнет. Острее всего это видно на синих и красных RAL: у них помутнение читается заметнее, чем на серых и чёрных.
- Деталь зашла в камеру влажной или холодной после мойки: конденсат на плёнке
- Плохое обезжиривание, жировые пятна не дают смоле лечь ровно
- Остатки химии подготовки, недосмытые промывкой: реакция с плёнкой, микропинхолинг и матовость пятнами
- Сырой воздух в цеху и сквозняки на участке напыления
Лечение здесь дешевле, чем при перепёке. Сушите детали перед камерой, доведите обезжиривание до чистой поверхности, следите за влажностью. Часть таких дефектов пересекается с адгезионными: если глянец глохнет пятнами и покрытие ещё и слабо держится, читайте низкую адгезию порошка и почему отслаивается краска.
Несовместимые порошки в одной печи
Радужные разводы, странные полосы и одновременный сдвиг цвета и блеска это подпись перекрёстного загрязнения. Эпокси и полиэфир сшиваются по-разному, и если частицы одного попали в цикл другого (осели в камере, на крючках, в вентиляции, разлетелись по цеху), на поверхности получается смесь двух химий с испорченной оптикой. То же даёт блендинг несовместимых порошков ещё до напыления.
Отдельная причина того же вида: смешивание красок разных производителей. Даже один тип, но разные смолы в разных партиях, дают матовость на стыке. Поэтому видовые партии красьте одной маркой и одной партией, а новую партию сначала прогоняйте на пробе с замером блеска. Про выбор и совместимость порошков смотрите какую краску выбрать.
Что делать с уже помутневшей деталью
Решение зависит от глубины дефекта. Разложим по развилке:
- Если помутнение поверхностное и от влаги на глянцевом (не матовом) покрытии, а плёнка целая, пробуйте полировку абразивной пастой. Лёгкую дымку она снимает, глянец возвращается.
- Если это недогрев и смола просто не растеклась, короткая повторная термичка в правильном режиме иногда добирает текучесть и глянец, но только пока покрытие не начало деградировать.
- Если это перепёк, несовместимые порошки или сквозная матовость, деталь под перекрас. Связующее либо разрушено, либо перемешано в толще, полировка и допекание тут не спасут. Пескоструй до металла и заново.
Полный перекрас поверх без снятия старого слоя это отдельная история со своими правилами, см. повторная полимеризация и перекрас поверх. А чтобы дефект не вернулся, начинать надо не с порошка, а с режима печи: температура и время полимеризации и плавающая температура в камере.
