Журнал полимеризации и протокол качества покрытия
Журнал полимеризации — это строка на каждую садку: дата, деталь, RAL, партия порошка, толщина в мкм, температура металла, выдержка в минутах, тест отверждения, оператор. Протокол качества собирает эти данные в один лист на партию с классом адгезии по ISO 2409 (0–1) и толщиной 60–120 мкм. При рекламации журнал доказывает, что режим соблюдён, и снимает вину с цеха.
Деталь вернули через восемь месяцев: покрытие вздулось пузырями по кромке. Заказчик требует переделать всю партию из 40 изделий за счёт цеха. Открываем журнал: садка от 14 марта, толщина 95 мкм, металл выстоял 17 минут при 185 °C, тест ацетоном прошёл. По фото видно ржавчину под вздутием: деталь монтировали с повреждённым покрытием во влажном грунте. Претензия закрыта за час, переделывают одно изделие вместо сорока. Одна строка в журнале сэкономила день работы и краску.
01 / зачемЧто даёт журнал и кому он нужен
Терморегулятор камеры показывает температуру воздуха у своей термопары. Это не температура детали. Массивная стальная рама набирает рабочие 180 °C на 10–15 минут позже воздуха, а тонкий лист — почти сразу. Отсчитывать выдержку по датчику печи значит недодержать толстую деталь и переварить тонкую. Журнал ловит эту разницу: в него пишут не «печь была горячая», а сколько минут металл конкретной садки выстоял при нужной температуре.
Второй смысл — след для разбора. Претензия приходит, когда деталь давно уехала, а память оператора не вспомнит толщину и время загрузки от 14 марта. Журнал вспомнит. Третий смысл — самоконтроль: когда режим и толщина записаны по каждой садке, брак виден как отклонение цифр от нормы, а не как жалоба клиента через полгода.
У меня маленький цех на два человека, зачем мне бумажки?
02 / поляЧто фиксировать в каждой записи
Полезная запись — это восемь полей, без них строка теряет смысл при разборе. Меньше писать нельзя, больше — по желанию. Вот обязательный набор и зачем каждое поле.
| Поле | Пример | Зачем при разборе |
|---|---|---|
| Дата и № садки | 14.03 / №218 | Привязка детали к циклу |
| Деталь и вес | Кронштейн, 6 кг | Масса задаёт скорость прогрева |
| Цвет RAL и партия | RAL 9005, п. L2241 | Претензия по цвету и порошку |
| Толщина | 92 мкм (78–104) | Недосып, пересып, разброс |
| Темп. металла | 185 °C | Реальный режим детали |
| Выдержка | 15 мин от 180 °C | Полнота отверждения |
| Тест отверждения | Ацетон, прошёл | Доказательство пропёка |
| Оператор | Сергей | Кто вёл садку |
Толщину пишут не одной цифрой, а средним и диапазоном: 92 мкм при разбросе 78–104 — это норма, а 92 при разбросе 55–130 — сигнал о неровном напылении или прогреве. Выдержку считают от момента, когда металл дошёл до нижней границы полки, а не от закрытия дверцы. Партию порошка (номер на коробке) пишут обязательно: если через месяц у трёх заказов один и тот же дефект по одной партии, виноват порошок, и это претензия поставщику.
03 / профильТемпературное картирование печи

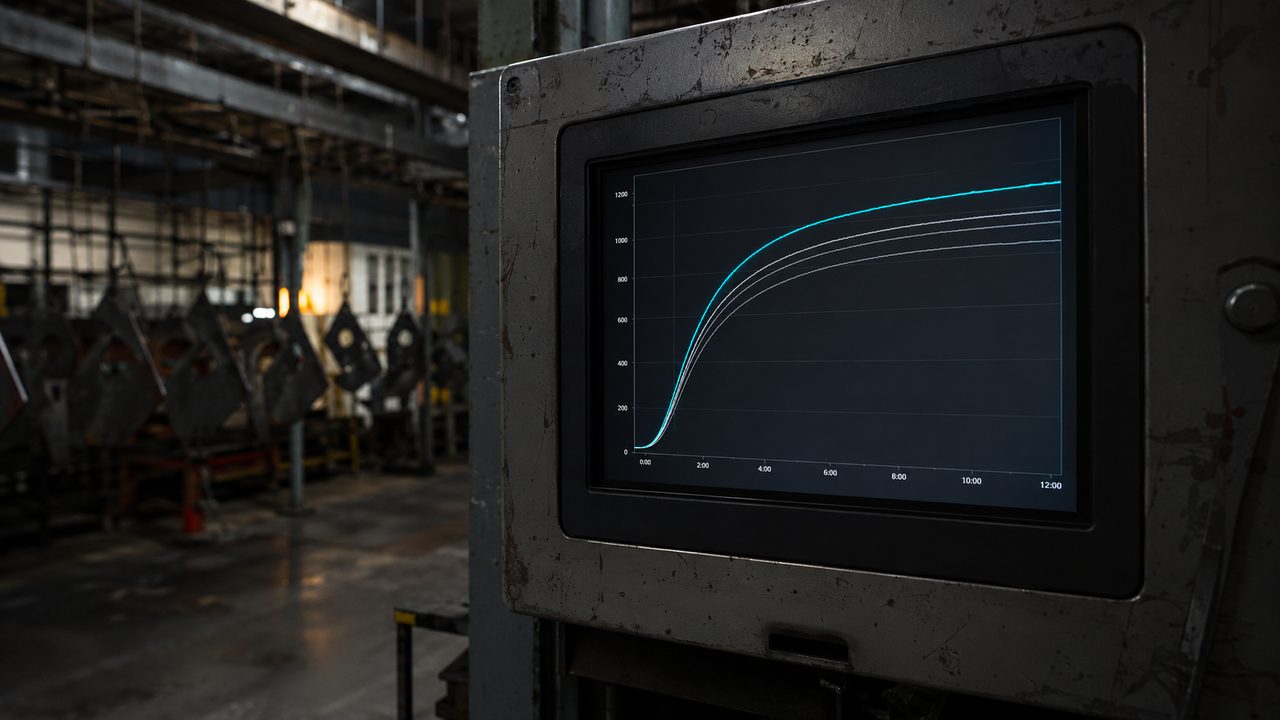

Журнал фиксирует режим, но откуда цех знает, что деталь дошла до 180 °C и выстояла 15 минут, если пирометром меряют только на выходе. Точный ответ даёт профиль печи — температурное картирование. К детали в 4–6 точках крепят термопары, подключённые к логгеру. Прибор едет вместе с деталью через весь цикл и пишет график температуры металла во времени: за сколько минут разные зоны детали дошли до полки и сколько там выстояли. Это тот же принцип, что в профилировании камеры.
Профиль снимают не на каждую садку, а раз при пусконаладке и повторяют при смене типовой детали или после ремонта нагрева. Он показывает провалы: угол у дверцы, который отстаёт на 7–8 минут, или верх камеры, который перегревает лёгкие детали. Раз сняв профиль, оператор знает поправку: «толстую раму держим на 5 минут дольше по таймеру». Дальше журнал ссылается на эту поправку, а не переизмеряет каждый раз. Температуру самой детали в потоке контролируют пирометром, точечно и быстро.
У меня нет логгера с термопарами. Как снять профиль?
04 / протоколКак собрать протокол качества для заказчика
Журнал — внутренний документ цеха. Заказчику отдают протокол качества: один лист на партию, где данные из журнала сведены в приёмочную форму. Разница в назначении. Журнал ведут по садкам для себя, протокол оформляют по заказу для клиента и подписывают. В протокол идут: реквизиты заказа и деталь, цвет RAL и партия порошка, средняя толщина по 3–5 точкам с диапазоном, класс адгезии по ISO 2409, результат теста отверждения, при спорном цвете блеск в GU, дата, режим полимеризации и подпись ОТК или мастера.

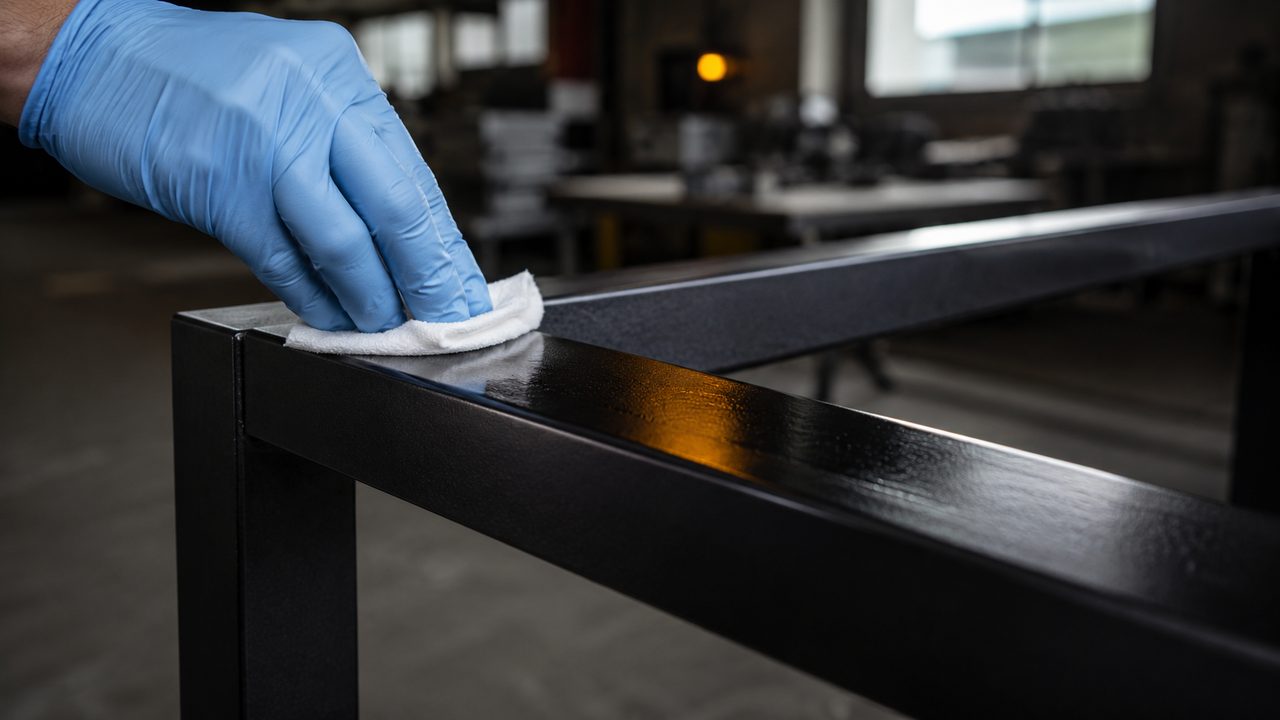

Толщину по стали меряют магнитно-индукционным толщиномером, по алюминию и оцинковке — вихретоковым по ISO 2360, магнитный на цветном металле врёт. Адгезию проверяют решётчатым надрезом: годно класс 0–1 по шкале 0–5. Отверждение — протиркой ацетоном. Полная методика этих замеров разобрана в статье про контроль качества толщиномером и тестом адгезии. Протокол не обязан быть на бланке ГОСТа: заказчику нужны цифры и подпись, а не форма. Но если цифры совпадают с журналом, документ железный.
05 / шаблонГотовый шаблон записи журнала
Чтобы не изобретать форму, вот рабочий шаблон строки. Его кладут в таблицу (Excel, Google Таблицы) или в тетрадь с готовыми графами. Один заголовок сверху, дальше по строке на садку.
| Графа | Что писать |
|---|---|
| № садки / дата | Сквозной номер и число |
| Заказ / заказчик | Номер заказа для привязки к протоколу |
| Деталь / кол-во / вес | Наименование, штук, кг общий |
| RAL / фактура / порошок | Цвет, глянец-мат, № партии на коробке |
| Режим по печи | Уставка °C и таймер, мин |
| Металл / выдержка | Пик °C по пирометру, минут от полки |
| Толщина | Среднее и диапазон, мкм |
| Отверждение / адгезия | Ацетон прошёл, класс по ISO 2409 |
| Оператор / примечание | Фамилия, дефекты, переделка |
Пример заполненной строки: садка №218, 14.03, заказ Z-77, кронштейн 40 шт 240 кг, RAL 9005 муар, партия L2241, уставка 200 °C / 25 мин, металл 185 °C / выдержка 15 мин, толщина 92 мкм (78–104), ацетон прошёл / адгезия класс 1, Сергей, без замечаний. Девять граф, две минуты на заполнение. Электронная таблица удобнее тетради: фильтр по номеру заказа находит любую садку за секунды, и цифры не выцветают.
06 / гарантияКак журнал связан с гарантией и претензиями
Гарантию на порошковое покрытие дают по классу порошка и условиям эксплуатации: интерьер 2–3 года, улица 5–10 лет для стойких полиэфиров и полиуретанов. Как эти сроки складываются, разобрано в статье про срок службы и гарантию покрытия. Но гарантия без записей — пустое обещание. Когда деталь возвращается, спор идёт об одном: чья вина. Три исхода, и журнал разводит их по фактам.
Первый: недопёк или тонкий слой. Если в журнале выдержка 8 минут вместо 15 или толщина 40 мкм, вина цеха, переделывают по гарантии. Второй: режим соблюдён, толщина в норме, тест прошёл, а дефект есть. Тогда копают в порошок (партия) или в подготовку металла. Третий, самый частый в спорах: покрытие повредили при монтаже или химией. Тут журнал плюс фото «до отгрузки» снимают вину с цеха. Без журнала любая из трёх претензий летит в цех, доказать обратное нечем.
Заказчик говорит, что покрытие сошло само. Как журнал это опровергает?
07 / внедрениеС чего начать вести журнал
Не надо сразу строить систему на весь цех. Начните с тетради и восьми граф из раздела 02: дата, деталь, RAL с партией, толщина, температура металла, выдержка, тест ацетоном, оператор. Первую неделю оператор будет ворчать, что тратит время, на второй сам начнёт заглядывать в прошлые садки. Через месяц перенесите тетрадь в Google Таблицу: поиск по заказу, фильтр по цвету, никаких выцветших чернил.
Профиль печи снимите один раз, хоть пирометром вручную, и запишите поправки по зонам отдельным листом. Протокол для заказчика собирайте не на каждую садку, а на партии, где клиент его просит: копируете строку журнала в приёмочную форму, добавляете класс адгезии и подпись. Цех, где ведётся журнал, спорит с рекламацией цифрами, а не оправданиями, и это меняет весь разговор с заказчиком.
