Толщина стали для каркаса и обшивки камеры полимеризации

Метр стали при нагреве с 20 до 180 °C удлиняется примерно на 2 мм. На стенке камеры длиной 2 м это уже 4 мм хода, которые металлу надо куда-то деть. Если внутренний лист приварен по всему контуру, деваться ему некуда, и он выгибается внутрь печи. Поэтому корпус камеры полимеризации собирают не из одного толстого листа, а слоями: силовой каркас, тонкая обшивка с компенсацией расширения, утеплитель. Разберём, что из какой стали варить.

01 / каркасПрофтруба как силовой скелет камеры

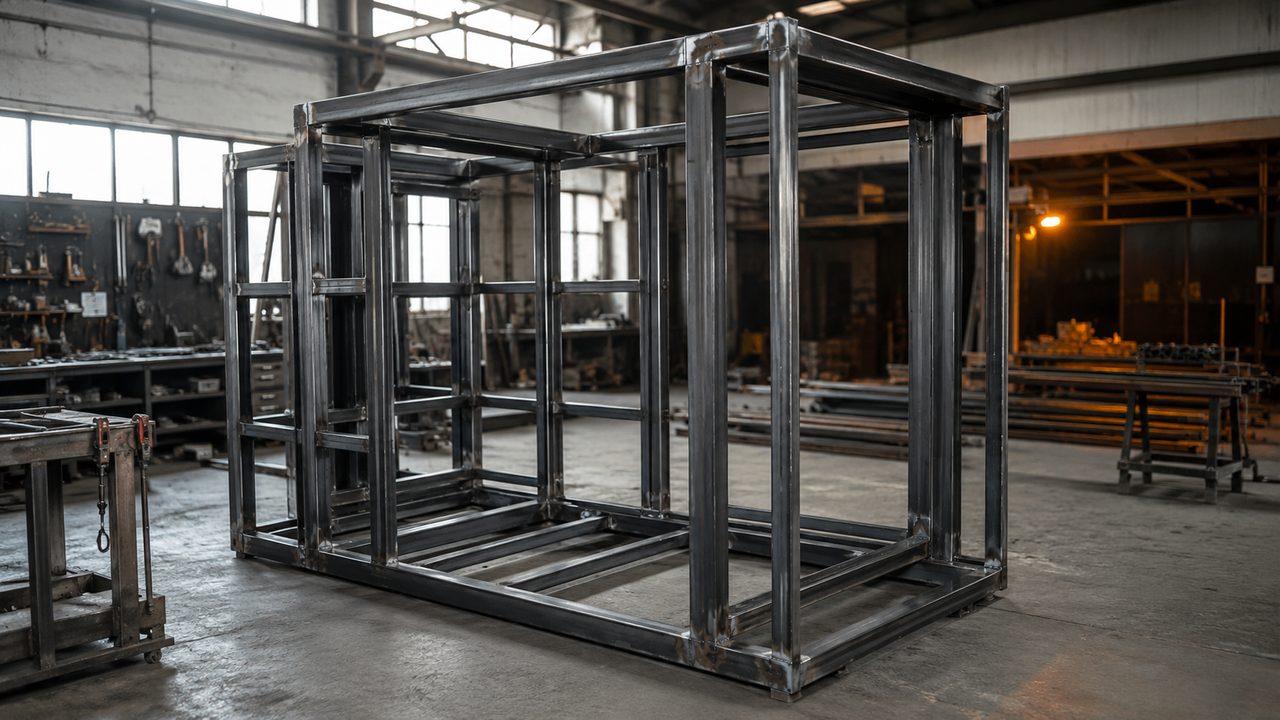

Начинать сборку надо с каркаса, потому что именно он несёт нагрузку и задаёт геометрию. Тонкая обшивка сама по себе не держит форму, она держится на скелете.

Для каркаса берут квадратную профильную трубу:

• Камера до 1,5 м³ — профтруба 40×40 мм со стенкой 2 мм. Даёт жёсткость при умеренном весе, варится легко.
• Камера от 2 м³ и проходные — 50×50 мм, стенка 2–3 мм. Длинные пролёты стенок и потолка иначе провисают.
• Дверной проём и зона пола — усиливают дополнительными раскосами или трубой большего сечения, там нагрузка выше.

Каркас варят с раскосами по диагонали хотя бы на боковинах и потолке. Прямоугольная рама без диагонали складывается в параллелограмм, а раскос фиксирует геометрию. Стенка трубы 2 мм при рабочих 180–200 °C практически не ведёт: сечение жёсткое, внутренним напряжениям не хватает силы его согнуть.

02 / внутренний листОбшивка изнутри: тонкий лист 0,5–0,8 мм

Внутрь камеры идёт самый тонкий металл во всей конструкции, 0,5–0,8 мм. Логика обратная привычной: чем горячее, тем тоньше лист. Причина в тепловом расширении, о нём в следующем разделе.

Два рабочих материала:

• Оцинкованная сталь 0,5–0,8 мм. Массовый вариант. Держит 180–200 °C, отражает тепло, стоит недорого. Цинковое покрытие 18–40 мкм при первых прогревах даёт лёгкий запах, поэтому камеру обкатывают вхолостую.
• Нержавейка 0,5–0,8 мм. Дороже, но не ржавеет от конденсата и служит дольше у пола и дверного проёма, где влага скапливается. Аустенитная нержавейка расширяется примерно в 1,3 раза сильнее углеродистой стали, зазор под неё закладывают с запасом.

Тонкий лист внутри работает как экран и как основа для утеплителя, но не как силовой элемент. Всю нагрузку по-прежнему несёт каркас. Про то, что кладут за этот лист, есть отдельный разбор про то, чем утеплить камеру полимеризации.

03 / расширениеТепловое расширение и почему толстый лист ведёт

Углеродистая сталь удлиняется примерно на 1,3 мм на метр на каждые 100 °C нагрева. При выходе камеры с 20 на 180 °C метр стали растёт примерно на 2 мм. Это и есть корень всей конструкции корпуса.

Толстый цельный лист внутри камеры проигрывает по трём причинам:

• Поводки. Жёсткий лист 3–4 мм при расширении не может согнуться плавно, его выгибает волной и коробит, особенно если он зажат по краям.
• Вес. Лист 3 мм весит примерно 23,5 кг/м², а 0,7 мм около 5,5 кг/м². На стенки, потолок и пол разница в сотни килограммов, каркас пришлось бы усиливать.
• Цена и прогрев. Толстый лист дороже и дольше прогревается, забирая на себя тепло, которое должно идти в деталь.

Тонкий лист расширяется на те же 2 мм на метр, но он податлив: закреплённый с зазором, он свободно ходит и не копит напряжений. Это разбор темы почему металл ведёт и коробит при нагреве, только применительно к самому корпусу печи.

04 / крепёжКак крепить внутренний лист с компенсацией

Главное правило: внутренний лист нельзя фиксировать намертво по всему контуру. Ему нужно давать двигаться. Способы, которые работают:

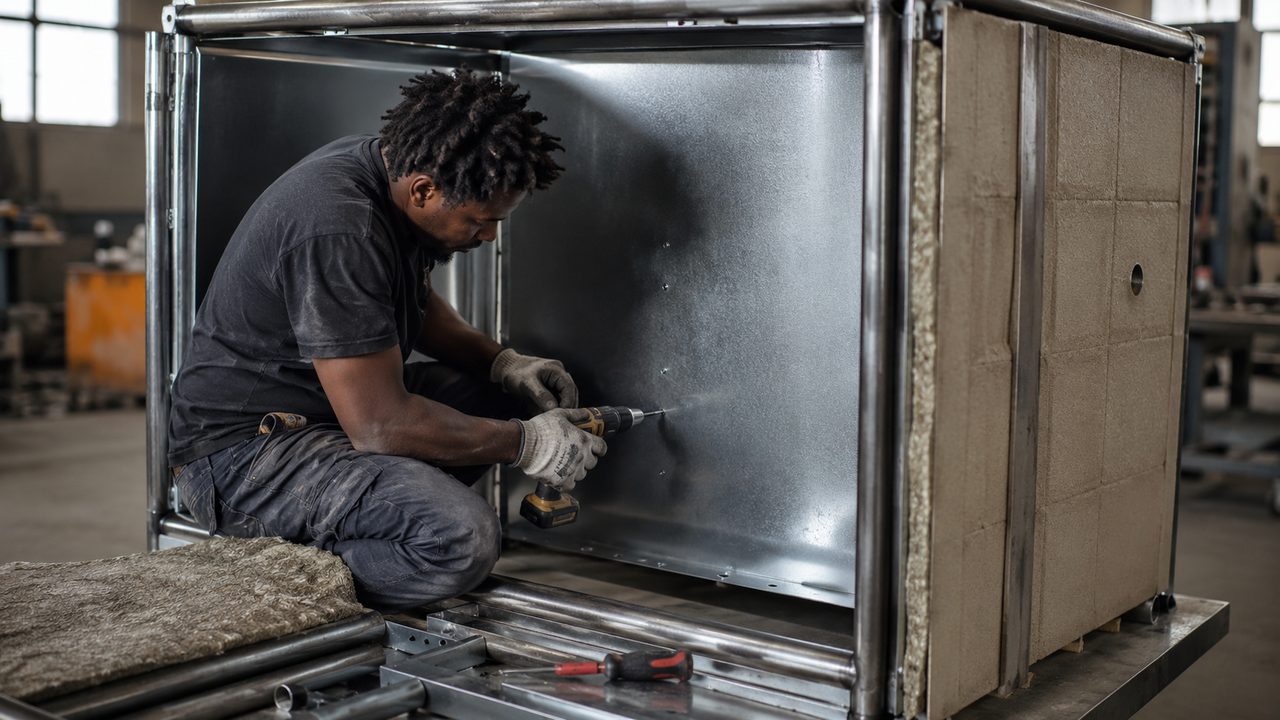

• Крепёж с зазором. Саморезы или заклёпки через слегка увеличенные или овальные отверстия. Лист висит на крепеже, но может ходить на пару миллиметров в стороны при нагреве.
• Гофра и рёбра жёсткости. Продольные гофры на листе работают как гармошка: они принимают тепловой ход на себя и заодно повышают жёсткость тонкого металла, чтобы он не хлопал волной.
• Нахлёст вместо сплошного шва. Соседние листы стыкуют внахлёст, а не проваривают встык по всей длине. Нахлёст перекрывает щель и одновременно позволяет листам скользить относительно друг друга.
• Точечная фиксация в центре. Иногда лист крепят жёстко в одной центральной точке, а к краям пускают свободно, чтобы расширение уходило симметрично к периметру.

Сплошной сварной шов по контуру внутреннего листа это прямой путь к волне на первом же прогреве. Металлу некуда деть свои 2 мм на метр, и он выгибается внутрь камеры.

05 / наружная обшивкаНаружный лист и сэндвич с утеплителем

Снаружи камеру закрывают листом 0,5–0,7 мм. Он холоднее внутреннего, потому что за утеплителем, и его почти не ведёт. Задача наружной обшивки закрыть контур, держать утеплитель и дать ровный внешний вид.

В разрезе стенка получается как сэндвич: внутренний лист, слой утеплителя, наружный лист. Толщина такого пирога обычно от 100 мм. Утеплитель это базальтовая вата плотностью 80–120 кг/м³, она держит температуру и не даёт наружной стенке греться. У собранной по уму камеры наружная поверхность не поднимается выше 40 °C при 200 °C внутри.

• Наружный лист можно взять оцинкованный или обычный под покраску, снаружи коррозия не так критична.
• Стыки наружного листа делают внахлёст сверху вниз, чтобы конденсат и вода стекали, а не затекали в утеплитель.
• Наружный лист тоже не варят сплошняком к каркасу, хотя ход у него меньше, зазор всё равно оставляют.

Толщину пирога и утеплителя удобно считать вместе с габаритами, потому что стенка 100 мм с каждой стороны съедает объём. Это увязано с разбором про размеры камеры полимеризации.

06 / полПол камеры: усиленный лист или решётка

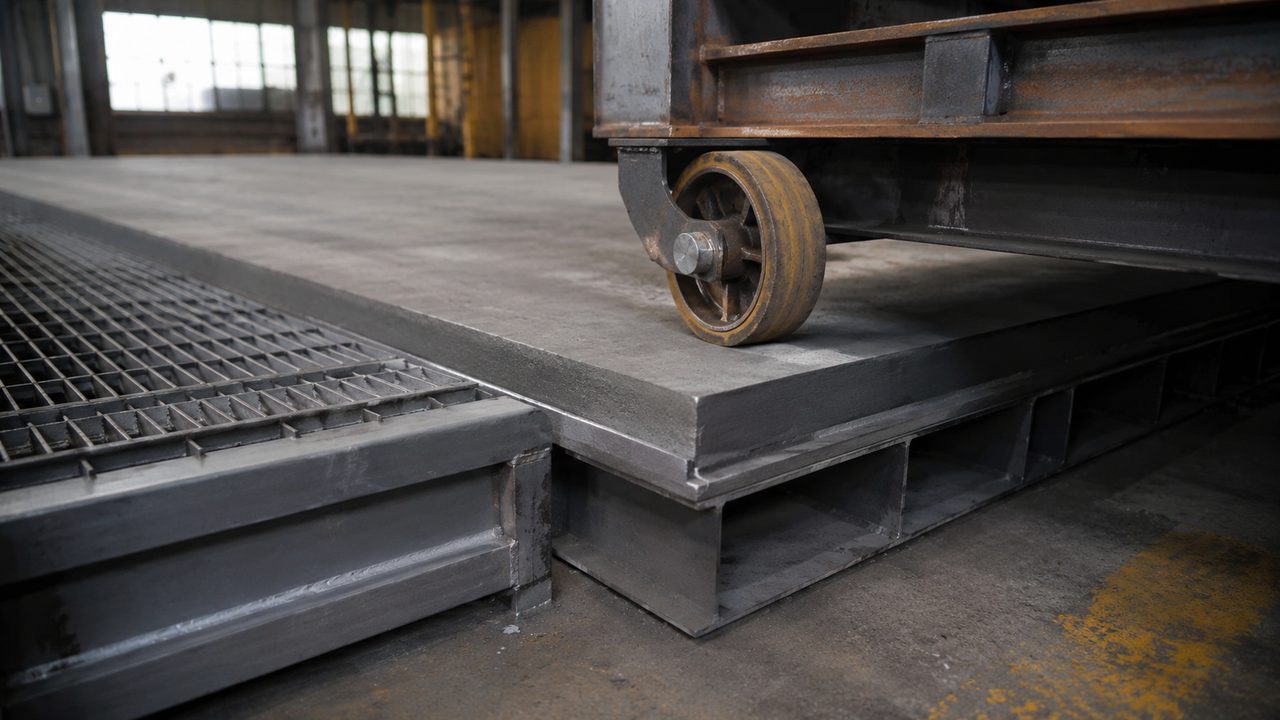

Пол это единственное место, где тонкая обшивка не годится. На него встают деталь, тележка, оснастка, и лист 0,5–0,8 мм продавится под колесом за несколько загрузок. Пол делают прочнее всей остальной обшивки.

Два подхода:

• Сплошной лист 1,5–2 мм на частых поперечинах каркаса. Простой пол под лёгкие и средние детали, легко чистится от осыпавшегося порошка.
• Сварная решётка из полосы или прутка. Держит тяжёлую тележку, пропускает воздух снизу для равномерного прогрева, порошок проваливается вниз и не копится под деталью. Подходит для проходных камер и тяжёлой загрузки.

Под пол каркас усиливают: чаще поперечины, толще труба. Если по камере катается тележка, под её рельсы или колёса кладут ещё и опорную полосу, чтобы точечная нагрузка не продавливала пол. Про механику загрузки есть разбор про тележку и рельсы загрузки камеры.

07 / дверьДверь и её жёсткость

Дверь это самая проблемная по геометрии часть камеры. Она большая, плоская и греется с одной стороны, поэтому её тянет сильнее всего. Тонкую дверь без каркаса ведёт, и она перестаёт прилегать по уплотнению, а через щель уходит тепло.

Что закладывают в дверь:

• Свой каркас из профтрубы 40×40 мм по периметру полотна плюс раскос или средник. Дверь это отдельная жёсткая рама, а не просто лист на петлях.
• Обшивка тем же тонким листом 0,5–0,8 мм изнутри и снаружи, с утеплителем внутри полотна. Дверь это тот же сэндвич, что и стенка.
• Крепление обшивки с зазором. Внутренний лист двери греется сильнее наружного, разница расширения выгибает полотно винтом. Крепёж с компенсацией и рёбра гасят это.
• Массивные петли и прижим. Тяжёлое полотно провисает на слабых петлях, а без прижима по контуру не садится плотно на уплотнение.

Тонкости уплотнения и борьбы с теплопотерями через дверь разобраны отдельно в статье про двери камеры, уплотнение и теплопотери.

08 / таблицаИз чего варить: элемент, материал, толщина

Сводка по всей металлоконструкции камеры. Числа это рабочий ориентир для сборки корпуса под бытовую и небольшую промышленную камеру.

Собранный так корпус работает предсказуемо: каркас держит форму, тонкая обшивка спокойно расширяется на свои 2 мм на метр, пол несёт тележку, дверь садится по уплотнению. Дальше внутрь ставят нагрев и обвязку, а это отдельная тема в разборе про сборку камеры полимеризации своими руками.
