Почему порошок не притягивается к пластику?

Электростатическое напыление держится на том, что деталь заземлена и притягивает заряженные частицы порошка. У металла поверхностное сопротивление около нуля, у голого пластика 10¹²–10¹⁶ Ом на квадрат. Заряд по такой поверхности не стекает, электрического поля к детали нет, и облако порошка её просто облетает.

До какого сопротивления нужно довести поверхность пластика?

Рабочий порог для электростатики это ниже 10⁹ Ом на квадрат. Токопроводящий грунт опускает поверхностное сопротивление с исходных 10¹²–10¹⁶ до диапазона 10⁶–10⁹ Ом на квадрат. Этого хватает, чтобы заряд стекал на землю и деталь начала притягивать порошок как металлическая.

Какой толщины наносят токопроводящий грунт?

Сухая плёнка праймера обычно 15–30 мкм, типовая уставка около 22±2 мкм. Если тоньше, проводимость становится неравномерной, появляются непрокрашенные пятна. Если толще, грунт начинает работать как изолятор поверх проводящего слоя, и смысл теряется.

Зачем предпрогрев пластика перед порошком?

Предпрогрев решает две задачи: сушит остаточную влагу и даёт лёгкое оплавление, к которому первый слой порошка липнет механически, а не только электростатически. Типовой режим это прогрев обезжиренной детали при 230 °C около 10 минут с остыванием, но точную температуру задаёт термостойкость самого пластика.

Всякий ли пластик выдержит порошковую печь?

Нет. Полимеризация обычной порошковой краски идёт при 180–200 °C, и деталь держат в печи 10–20 минут. Реактопласты и термостойкие термопласты это переносят, а ABS, PP, полиэтилен поплывут. Под такие основания берут либо низкотемпературные порошки, либо другой метод отделки.

Чем трибо-напыление отличается от грунта?

Трибостатический пистолет заряжает порошок трением о ствол, а не коронным разрядом, и не требует заземлённой детали в той же мере. На сложных диэлектриках трибо иногда кладёт порошок туда, где корона бессильна. Но полностью заменить проводящий грунт на непроводящем пластике трибо не может: заряд всё равно надо куда-то стекать.

Что такое пламенная активация и когда её применяют?

Быстрый проход открытым пламенем по пластику окисляет верхний слой, поднимает поверхностную энергию и улучшает смачивание и адгезию грунта. На полипропилене и полиэтилене без такой активации грунт держится плохо. Это подготовка под праймер, а не замена ему.

Можно ли обойтись без грунта, если просто зашкурить пластик?

Нет. Шлифовка зерном P600–P800 нужна для адгезии грунта, но саму электропроводность она не даёт: шершавый диэлектрик остаётся диэлектриком. Механическая подготовка и проводящий праймер решают разные задачи и работают в связке, а не взаимозаменяемы.

Главная / Токопроводящий грунт для пластика

Токопроводящий грунт: как красят пластик порошком

Короткий ответ

Голый пластик имеет поверхностное сопротивление 10¹²–10¹⁶ Ом/кв и порошок к нему не притягивается: заряду некуда стекать. Токопроводящий грунт опускает сопротивление до 10⁶–10⁹ Ом/кв, и деталь начинает вести себя как заземлённый металл. Праймер кладут тонко, 15–30 мкм сухой плёнки, обычно около 22 мкм. Перед этим поверхность шлифуют зерном P600–P800, обезжиривают, при необходимости активируют пламенем и предпрогревают. Альтернативы грунту, трибо-напыление и пламенная активация, работают на своих задачах, но полностью его не заменяют.

Маляр ставит пластиковый корпус в камеру, включает корону и водит пистолетом впритык. Порошок летит, оседает пятнами и тут же осыпается. Он трогает деталь заземлённым щупом, прибор показывает 10¹⁴ Ом/кв. Проблема не в пистолете и не в краске. Пластик не проводит ток, а вся электростатика построена на том, что деталь заземлена и стягивает на себя заряженные частицы. Пока поверхность остаётся изолятором, порошок будет её облетать.

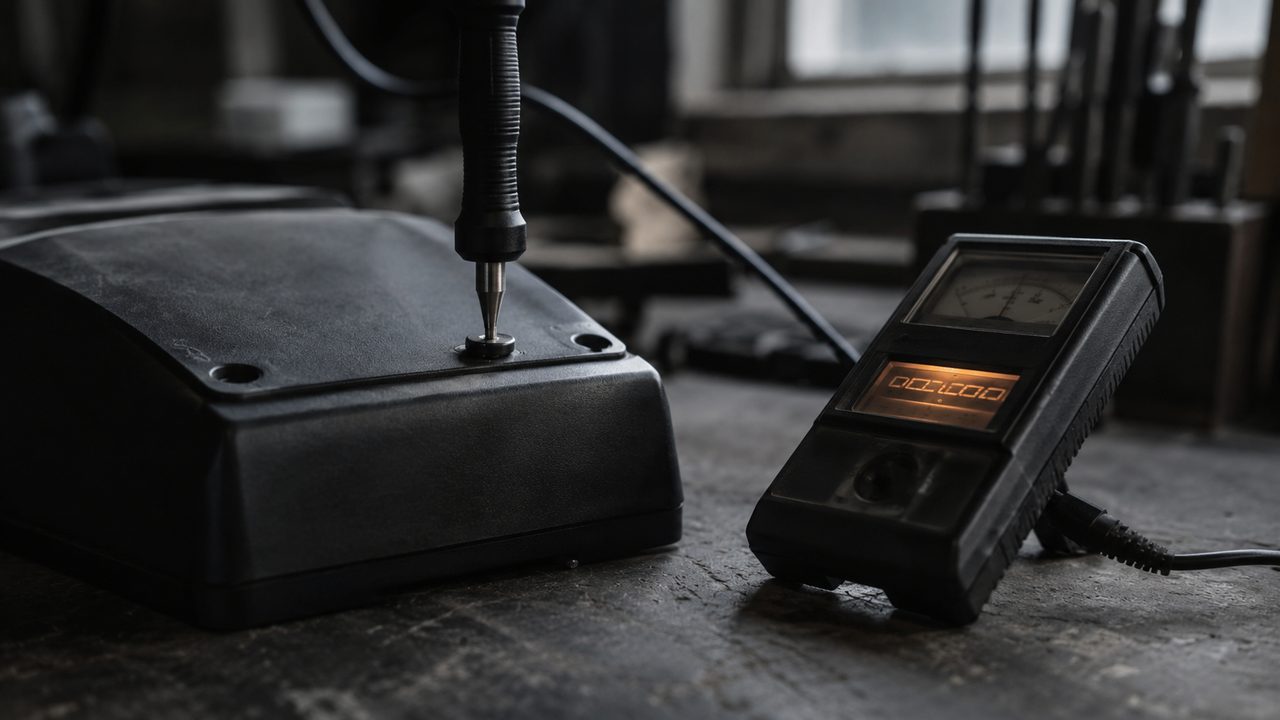

Заземлённый щуп прижат к пластиковому корпусу, на приборе поверхностное сопротивление в омах на квадрат — fig.01 — прежде чем красить пластик порошком, поверхность делают проводящей: голый диэлектрик стягивает заряд некуда, и облако порошка проходит мимо

01 / физикаПочему пластик не держит заряд

Электростатическое напыление работает как заряженный дождь над громоотводом. Пистолет заряжает частицы порошка, заземлённая деталь создаёт электрическое поле, и частицы летят по силовым линиям прямо на металл, огибая кромки. Разбор механики в статье про физику электростатического напыления. Ключ здесь заземление: заряд, что приносит порошок, должен уходить в землю, иначе поле схлопывается.

У металла поверхностное сопротивление близко к нулю, заряд стекает мгновенно. У пластика это 10¹²–10¹⁶ Ом/кв, на десяток порядков выше рабочего порога. Первые же осевшие частицы отдают свой заряд поверхности, стечь ему некуда, локальный потенциал растёт и начинает отталкивать следующие частицы. Порошок не наращивается, а сдувается. Чтобы электростатика заработала, поверхностное сопротивление надо опустить ниже 10⁹ Ом/кв.

А заземлить сам пластик через зажим не поможет?

Нет. Зажим заземлит точку контакта, но по диэлектрику заряд до неё не дойдёт, сопротивление слишком велико. Заземление работает только когда вся поверхность проводит ток, а для этого её и покрывают токопроводящим грунтом.

02 / сопротивлениеКуда и до какого значения тянуть

Единица измерения здесь Ом на квадрат, поверхностное сопротивление. Оно не зависит от размера квадрата, поэтому им удобно описывать плёнку. Рабочая шкала для порошковой покраски выглядит так:

Поверхность	Сопротивление, Ом/кв	Красится электростатикой
Металл	<10³	да, идеально
После проводящего грунта	10⁶–10⁹	да, рабочий диапазон
Порог электростатики	~10⁹	граница притяжения
Голый пластик	10¹²–10¹⁶	нет, изолятор

Задача грунта в том, чтобы перевести деталь из нижней строки во вторую сверху. Не обязательно тянуть сопротивление к металлическим 10³ Ом/кв: как только поверхность опустилась ниже 10⁹, заряд стекает достаточно быстро, поле держится, порошок садится. Диапазон 10⁶–10⁹ и есть рабочая цель проводящего праймера.

Чем измеряют сопротивление грунта?

Двухэлектродным мегомметром или измерителем поверхностного сопротивления с площадкой известной геометрии. Меряют на высохшей плёнке в нескольких точках: проводимость должна быть равномерной, иначе на «слепых» пятнах порошок снова не сядет.

03 / грунтЧто такое токопроводящий праймер

Проводящий грунт это связующее с проводящим наполнителем: технический углерод, графит, иногда металлизированные частицы или проводящие полимеры. Наполнитель образует в плёнке сплошную сетку, по которой заряд уходит на заземление. Наносят праймер жидким распылением или окунанием, реже сухим методом, а сверху уже кладут декоративный порошок обычной электростатикой.

По сути это нижний слой в двухслойной схеме: сначала функциональный праймер, потом финишный порошок. Логику такой связки разбирает статья про двухслойное покрытие праймер плюс топ. Разница в том, что на металле праймер решает антикоррозию, а на пластике его главная работа в том, чтобы сделать поверхность проводящей.

Грунт должен пережить печь

Праймер полимеризуется или сушится в том же диапазоне, что и финишный порошок. Если проводящий слой при 180–200 °C потрескается или отслоится, вместе с ним отвалится и декоративное покрытие. Термостойкость грунта и основания проверяют заранее.

Проводящий грунт всегда чёрный?

Чаще да, из-за технического углерода и графита в составе. Есть светлые проводящие праймеры на других наполнителях, но их сопротивление обычно чуть выше и стоят они дороже. Под тёмный финиш берут стандартный чёрный, под светлый специальный.

04 / толщинаСколько микрон праймера класть

Толщина проводящего слоя это не «чем больше, тем лучше». У неё узкий рабочий коридор:

Слой праймера	Толщина сухой плёнки	Что происходит
Тонкий	<15 мкм	сетка наполнителя рвётся, пятна
Рабочий	15–30 мкм	равномерная проводимость
Типовая уставка	22±2 мкм	оптимум
Толстый	>30 мкм	верх слоя изолирует

При толщине меньше 15 мкм проводящая сетка наполнителя перестаёт быть сплошной, появляются локальные разрывы, и на этих участках сопротивление подскакивает, и порошок туда не садится. При избытке за 30 мкм верхняя часть плёнки набирает толщину связующего без наполнителя и сама начинает работать изолятором поверх проводящего слоя. Отсюда узкая цель 22±2 мкм и контроль толщиномером.

Можно нанести грунт в два прохода для равномерности?

Можно, если суммарная сухая плёнка укладывается в 15–30 мкм. Два тонких прохода часто дают более ровную проводящую сетку, чем один толстый. Важна итоговая толщина и её равномерность, а не число проходов.

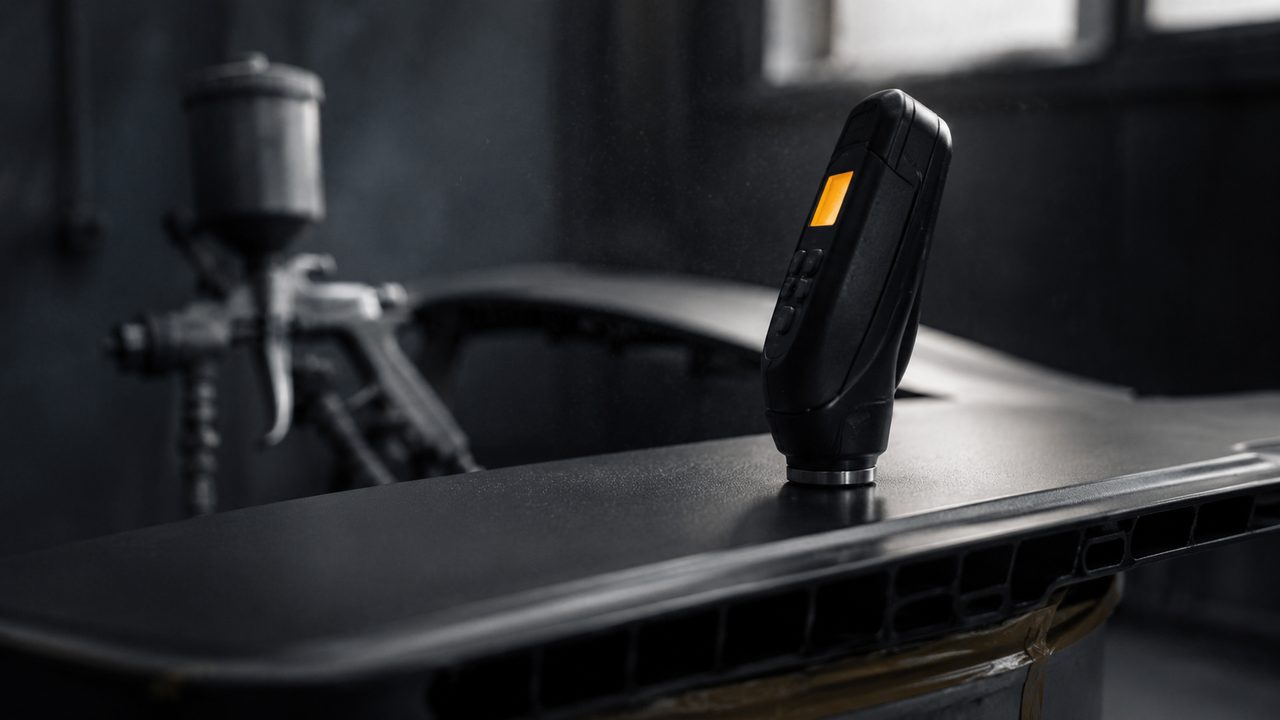

Толщиномер на плёнке проводящего грунта показывает около 22 микрон, рядом краскопульт для праймера — fig.02 — рабочая толщина проводящего праймера 15–30 мкм, оптимум около 22 мкм; тоньше рвётся сетка наполнителя, толще верх слоя начинает изолировать

05 / подготовкаШлифовка, обезжиривание, активация

Грунт держится на пластике только после подготовки. Порядок такой: сначала шлифовка зерном P600–P800, чтобы дать праймеру микрошероховатость для адгезии. Затем обезжиривание: на пластике часто остаются разделительные смазки от литья, и без их снятия грунт вздуется. Про эту стадию есть статья про обезжиривание перед порошковой покраской.

Для трудных диэлектриков вроде полипропилена и полиэтилена добавляют пламенную активацию: быстрый проход открытым пламенем окисляет верхний слой и поднимает поверхностную энергию. Смачивание грунта улучшается, адгезия растёт. Это подготовка под праймер, а не его замена: пламя не делает пластик проводящим, оно только даёт грунту зацепиться.

Обязательна ли пламенная активация для всех пластиков?

Нет. Она нужна прежде всего для полиолефинов, полипропилена и полиэтилена, у которых низкая поверхностная энергия. Для ABS, поликарбоната, реактопластов обычно хватает шлифовки и обезжиривания. Активацию подбирают под конкретный полимер.

06 / предпрогревЗачем греть деталь до порошка

Предпрогрев это отдельный приём, который часто путают с полимеризацией. Обезжиренную деталь прогревают в камере, например при 230 °C около 10 минут, и дают остыть. Прогрев сушит остаточную влагу в пластике и, если основание позволяет, слегка оплавляет поверхность. Первый слой порошка липнет к тёплой оплавленной поверхности механически, а не только за счёт электростатики.

Точную температуру диктует термостойкость пластика: указанные 230 °C подходят термостойким основаниям, а термочувствительные греют мягче или не греют вовсе. Ошибка перегрева здесь такая же, как в декоративном покрытии, это пожелтение и деформация от перегрева. Поэтому режим предпрогрева всегда сверяют с паспортом материала.

Предпрогрев заменяет проводящий грунт?

Частично, на некоторых термопластах: оплавленная поверхность удерживает порошок механически. Но заряд по такому пластику всё равно не стекает, и добиться ровного толстого слоя без грунта трудно. На непроводящих основаниях предпрогрев чаще идёт в паре с праймером, а не вместо него.

07 / альтернативыТрибо-напыление вместо короны

Есть способ обойти корону, трибостатический пистолет. Он заряжает порошок не коронным разрядом, а трением о фторопластовый ствол. Заряд у частиц слабее, но нет обратной ионизации и «клетки Фарадея», поэтому трибо лучше кладёт порошок в глухие углы и на детали сложной формы. Разницу коронного и трибо-заряда разбирает статья про пистолеты корона и трибо.

На непроводящем пластике трибо иногда работает там, где корона бессильна, но полностью грунт не отменяет: заземлённая деталь всё равно нужна, чтобы заряд стекал и покрытие росло. Трибо отвечает за качество укрытия сложной геометрии, а проводящий праймер за саму возможность электростатики на диэлектрике. Их применяют вместе, а не одно вместо другого.

Можно ли покрасить пластик трибо-пистолетом совсем без грунта?

На отдельных термопластах с предпрогревом да, тонким слоем. Но стабильного результата на произвольном пластике трибо без проводящего основания не даёт: ровное толстое покрытие держится там, где заряду есть куда стекать.

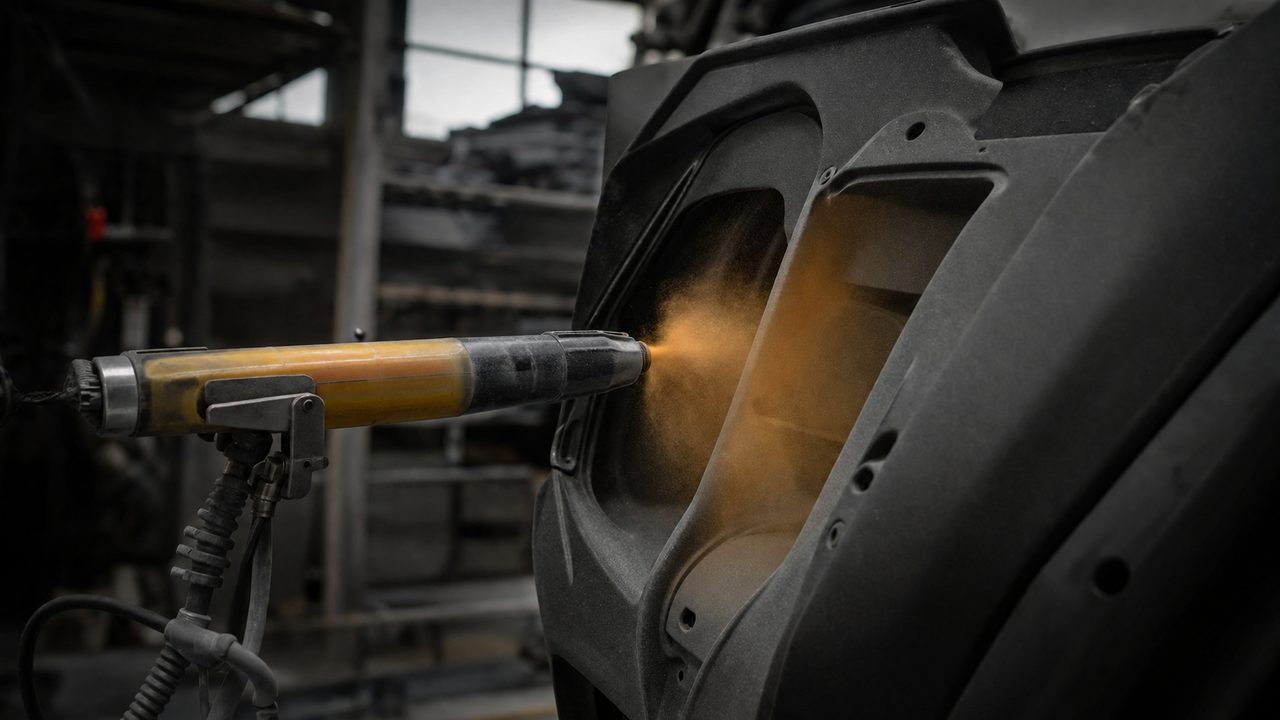

Трибостатический пистолет напыляет порошок на пластиковую деталь с проводящим грунтом, факел ложится в углы — fig.03 — трибо-напыление лучше кроет сложную геометрию, но заземлённую проводящую поверхность не отменяет; праймер и трибо работают в паре

08 / выбор методаГрунт, низкотемпературный порошок или другой путь

Когда пластик термостойкий, схема простая: подготовка, проводящий грунт, обычный порошок, печь при 180–200 °C. Когда основание боится температуры (ABS, полипропилен, полиэтилен), печь его деформирует раньше, чем краска сошьётся. Тогда развилка. Первый путь это низкотемпературные порошки, которые полимеризуются при 120–150 °C, но и они требуют проводящей поверхности. Второй путь это вовсе отказаться от порошка в пользу жидкой краски по пластику.

Отдельная близкая тема это пористые и непроводящие основания вроде МДФ и дерева, где тоже нужна особая схема нанесения; её разбирает статья про порошковую покраску МДФ и дерева. А общий выбор связующего под задачу разобран в материале про типы порошковой краски. Итог по пластику один: без проводящей поверхности электростатика не работает, и токопроводящий грунт остаётся базовым решением, а трибо и предпрогрев его дополняют.
