Термопара типа K или PT100 для камеры: что выбрать

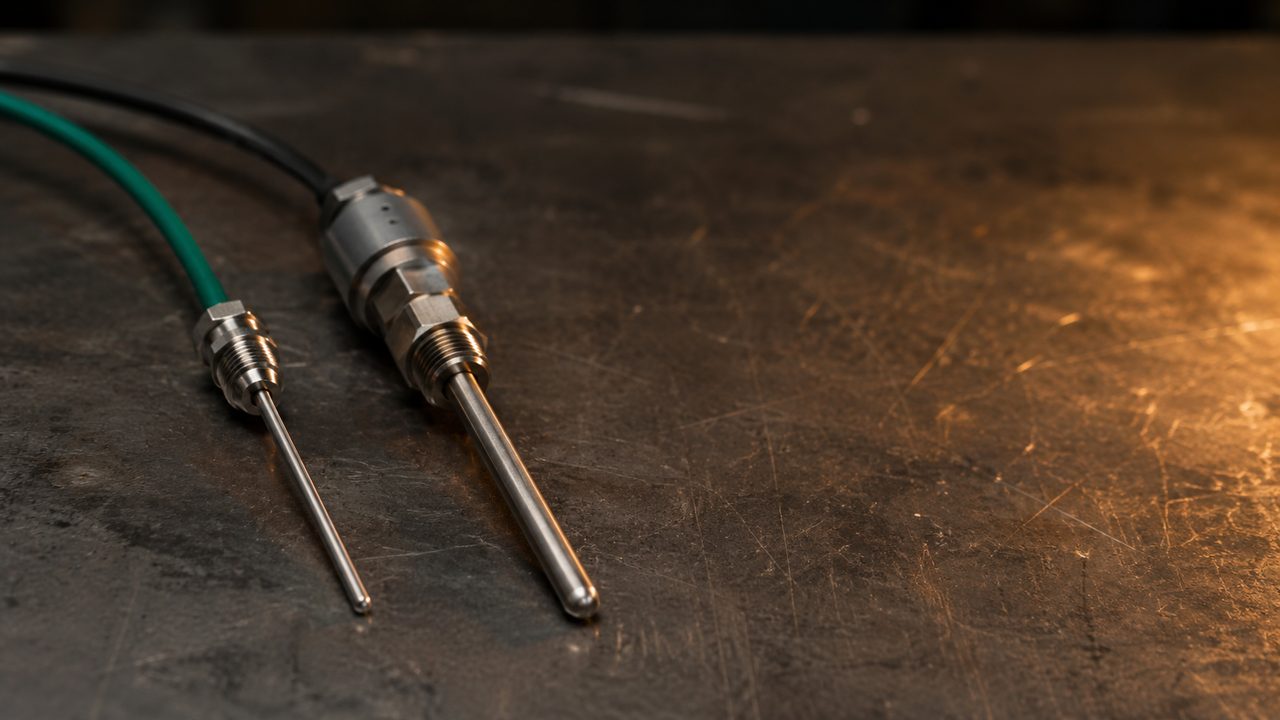

Термопара K дешевле, тянет до 1200 °C, но врёт в пределах ±1,5–2,5 °C и дрейфует на 1–2 °C в год. PT100 держит ±0,15–0,35 °C и почти не стареет (меньше 0,1 °C в год), но дороже и хрупче, потолок 600 °C. Для камеры на 200 °C хватает термопары K класса 1 с калибровкой раз в квартал; PT100 берут, когда режим краски задан узко и возиться с offset не хочется.
Одна и та же камера, режим 190 °C × 12 мин, две партии с разницей в полгода. Первая вышла ровной, вторая с меловатым налётом и слабой адгезией. Режим не трогали, ТЭНы те же. Дело в датчике: штатная термопара K за полгода нагрева дрейфанула, и прибор рисовал 190 °C, когда в объёме было 175 °C. С PT100 такого сдвига за то же время не случилось бы: он уходит в десять с лишним раз медленнее. Вот из-за чего выбор датчика в камере это не мелочь.
01 / принципРазные физики: ЭДС против сопротивления
Термопара K это два сваренных сплава, хромель и алюмель. На горячем спае возникает термоЭДС в милливольтах, прибор пересчитывает её в градусы. Чем горячее, тем больше напряжение. Своего питания датчик не требует, сигнал рождается сам.
PT100 это платиновый резистор, сопротивление которого растёт с температурой: 100 Ом при 0 °C, около 175,86 Ом при 200 °C. Прибор пропускает через него ток и меряет падение напряжения. Отсюда и разница в проводке: термопаре хватает двух жил, PT100 нужно три или четыре, чтобы вычесть сопротивление собственной линии.
Что такое холодный спай и почему он важен для термопары?
02 / точностьКлассы и реальный допуск при 200 °C
Точность нормируют классами. У термопары K по IEC 60584 и ГОСТ Р 8.585: класс 1 даёт ±1,5 °C, класс 2 даёт ±2,5 °C в рабочем коридоре камеры. У PT100 по IEC 60751: класс A даёт ±0,15 °C при 0 °C, класс B даёт ±0,3 °C при 0 °C, и допуск растёт с температурой.
| Датчик и класс | Допуск при 0 °C | Допуск при 200 °C |
|---|---|---|
| PT100 класс A | ±0,15 °C | ±0,35 °C |
| PT100 класс B | ±0,30 °C | ±0,80 °C |
| Термопара K класс 1 | ±1,5 °C | ±1,5 °C |
| Термопара K класс 2 | ±2,5 °C | ±2,5 °C |
Пересчёт на пальцах: PT100 класса A на рабочих 200 °C ошибается примерно на ±0,35 °C, термопара K класса 2 на ±2,5 °C. Разница в 7 раз. Для режима, где краска терпит ±10 °C, оба датчика в допуске. Для матовых и фактурных красок, где окно узкое, лишние 2 °C заводского разброса уже съедают половину запаса. Про подбор самого режима есть отдельный материал про температуру и время полимеризации.
03 / дрейфКто стареет быстрее
Заводской допуск это стартовая точка. Дальше датчик работает и меняется. Термопара K в горячем воздухе с парами краски дрейфует на 1–2 °C в год обычной загрузки, а при частом термоциклировании выше 200 °C сильнее. Хром диффундирует в сплаве хромеля, состав электрода уходит, милливольты падают, прибор занижает температуру. Вернуть сплав нельзя, только сдвигать поправку.
PT100 в тех же условиях уходит меньше 0,1 °C в год. Платина химически инертна, её сопротивление меняется предсказуемо. Именно из-за дрейфа термопару в активной камере сверяют раз в квартал, а PT100 можно проверять раз в год.
Как ловить сдвиг датчика и вводить поправку, подробно разобрано в материале про калибровку термопары и терморегулятора.

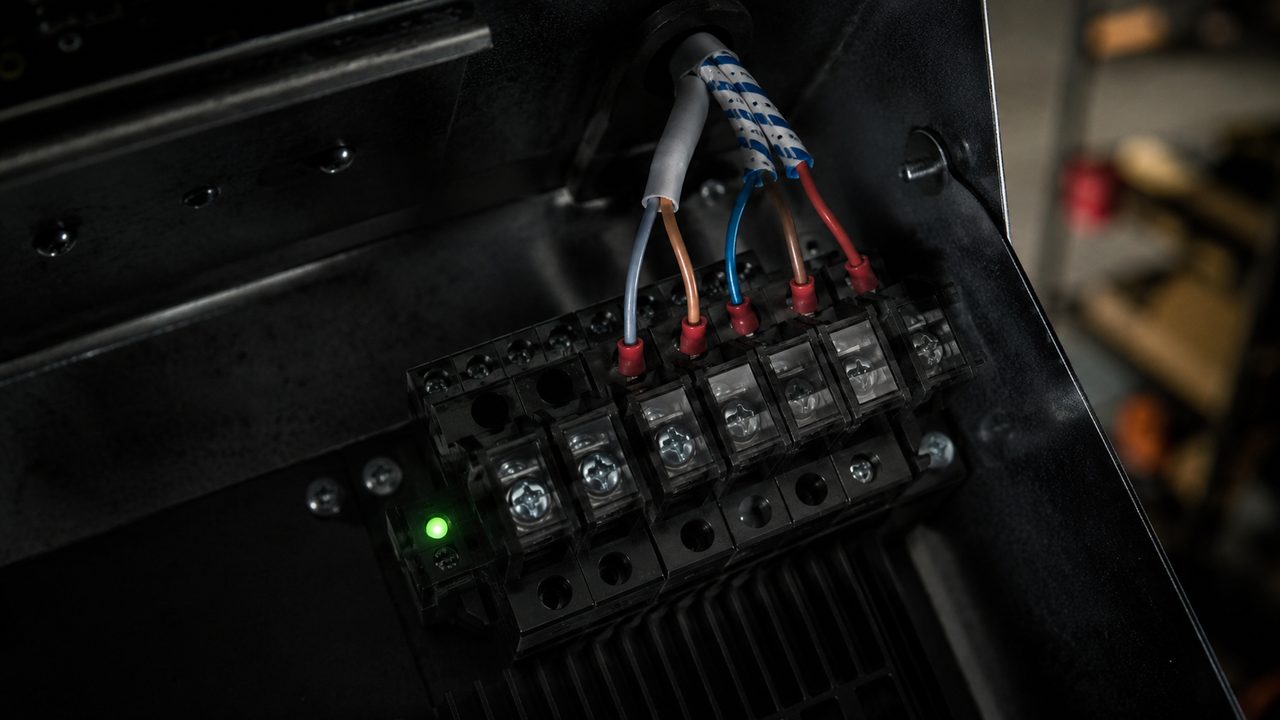

04 / проводДлина, экранирование и компенсационный кабель
Здесь два датчика ведут себя по-разному, и на этом чаще всего ошибаются при монтаже.
Термопара K. Удлинять её можно только компенсационным кабелем градуировки K, с правильной полярностью. Если врезать обычный медный провод, в стыке появится второй термоспай и показание уплывёт на 5–10 °C при нагреве клемм. Перепутанная полярность удваивает ошибку холодного спая. Сам сигнал в милливольтах слабый, поэтому провод боится наводок: рядом с силовым кабелем ТЭНов или частотником показание пляшет на 2–5 °C. Лечится экраном, заземлённым с одной стороны, и разводкой подальше от силовых линий.
PT100. Тянется обычным медным проводом, компенсационный кабель не нужен. Но появляется другая проблема: сопротивление проводов складывается с сопротивлением датчика. На двухпроводной схеме 1 Ом линии даёт около 2,4 °C ошибки. Поэтому в камере ставят трёхпроводную схему, где прибор вычитает сопротивление одной жилы, а для метрологии четырёхпроводную, где влияние проводов уходит в ноль.
| Схема PT100 | Что делает | Остаточная ошибка |
|---|---|---|
| 2 провода | линия не компенсируется | ~2,4 °C на 1 Ом |
| 3 провода | вычитает одну жилу | малый дисбаланс жил |
| 4 провода | влияние линии убрано | около нуля |
Практический вывод: если PT100 идёт двумя проводами, длинная линия сожрёт всю его точность, и он станет не лучше термопары. Для трёхпроводной схемы важно, чтобы все три жилы были одинаковой длины и сечения, иначе компенсация неполная.

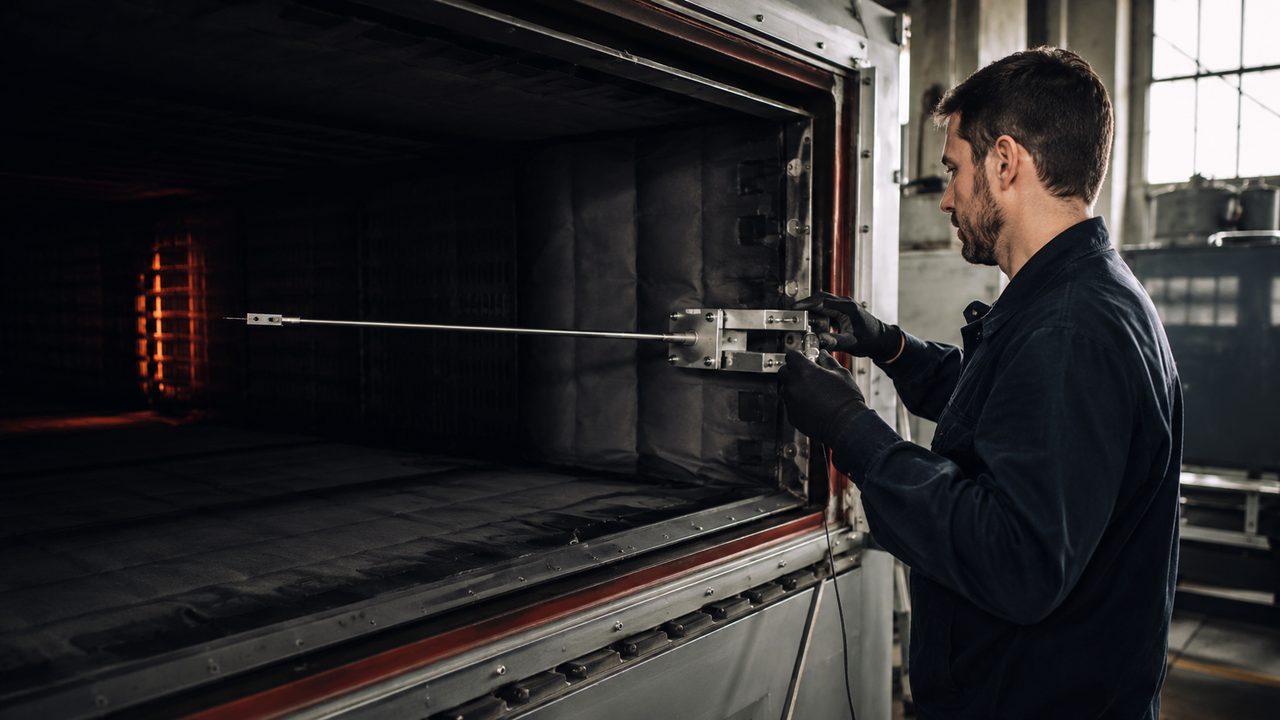

05 / местоКуда ставить датчик в камере
Самый точный датчик соврёт, если стоит не там. Место важнее класса. Ставят датчик в рабочей зоне, на уровне детали, где реально висит покрытие, а не у стенки и не в струе прямо от ТЭНов.
- У стенки. Датчик ловит нагретый металл корпуса и завышает на 5–15 °C. Прибор думает, что нагрев есть, а объём холоднее.
- В потоке с ТЭНов. Спай ловит перегретый воздух до перемешивания, показание скачет и завышено. Регулятор рано отключает нагрев, деталь недополучает тепла.
- В застойной зоне. В глухом углу без обдува воздух холоднее среднего по камере, датчик занижает, прибор перегревает объём.
Оптимум это середина рабочей зоны, гильзу вынести в объём на 100–150 мм от стенки, где идёт основной обдув. При неравномерном нагреве одного датчика мало, тогда ставят второй контрольный. Про причины разброса температуры по объёму отдельно в материале про неравномерный нагрев и вентилятор.
Термопара для воздуха, а как мерить саму деталь?
06 / ценаСтоимость, срок службы, ремонтопригодность
Термопара K дешевле в разы. Готовый датчик в гильзе с компенсационным кабелем стоит недорого, а сам термоэлектрод копеечный, так что при обрыве или дрейфе его меняют без сожаления. PT100 в защитной гильзе стоит заметно дороже, платина есть платина.
По сроку службы картина обратная цене. Термопару в горячей камере с парами краски меняют раз в год-полтора из-за дрейфа и окисления спая. PT100 при аккуратной установке живёт годами без заметного ухода. Хрупкость платинового элемента это плата за стабильность: удар по гильзе может порвать намотку.
07 / выборЧто взять для камеры полимеризации
Свести к простому правилу под 200 °C:
- Термопара K класс 1 подходит для большинства самодельных и мелкосерийных камер. Дешёвая, до 1200 °C с запасом, допуск ±1,5 °C. Условие: сверка раз в квартал и ввод offset, компенсационный кабель, экран от наводок.
- PT100 класс A берут, когда режим краски узкий (фактурные, матовые, tGII краски с окном ±5 °C), нужна стабильность без частой калибровки, или камера работает в серию и простой из-за брака дорог. Условие: трёх- или четырёхпроводная схема.
- Термопара K класс 2 это минимум для грубых задач, где терпит ±10 °C. Для точного цвета и фактуры её допуска мало.
Частая рабочая связка: PT100 как основной датчик регулятора для стабильной уставки плюс термопара K или пирометр как быстрая проверка на месте. Настройку прибора и логику отключения нагрева смотрите в разделе про терморегулятор и автоматику камеры, а параметры автонастройки под инерцию камеры в материале про настройку ПИД-регулятора.
