Оребрённые или гладкие ТЭНы для камеры полимеризации

Q: Какой ТЭН лучше для камеры полимеризации: оребрённый или гладкий?

Оребрённый. При одинаковой мощности рёбра дают в 5–7 раз больше площади теплоотдачи, поэтому оболочка держится на 250–320 °C вместо 600 °C у гладкой трубки. Гладкий ставят только в поток с сильным обдувом.

Q: Что такое удельная поверхностная нагрузка ТЭНа?

Это мощность, делённая на площадь оболочки, в Вт/см². Для нагрева спокойного воздуха без обдува безопасный предел 2–3 Вт/см². Оребрение увеличивает площадь, поэтому та же мощность даёт нагрузку в разы ниже.

Q: Можно ли ставить гладкий ТЭН, если есть вентилятор?

Можно, если ТЭН стоит прямо в потоке рециркуляции со скоростью от 3–5 м/с. Обдув снимает тепло с оболочки, и допустимая нагрузка поднимается до 5–8 Вт/см². Но при остановке вентилятора гладкий ТЭН перегорает за минуты.

Короткий ответ

Для нагрева воздуха берут оребрённые ТЭНы. Рёбра дают в 5–7 раз больше площади теплоотдачи, поэтому оболочка держится на 250–320 °C вместо 600 °C у гладкой трубки. Гладкий допустим только в потоке рециркуляции с обдувом от 3–5 м/с. Без обдува гладкий ТЭН при нагрузке выше 2–3 Вт/см² перегорает за месяцы.

Спираль внутри ТЭНа работает при 500–800 °C. Живёт она или горит, решает одно число: сколько ватт снимается с каждого квадратного сантиметра оболочки. Для спокойного воздуха без обдува безопасный предел 2–3 Вт/см². Оребрение и гладкая трубка отличаются как раз этой величиной, и отсюда тянутся все различия в ресурсе, скорости прогрева и месте установки.

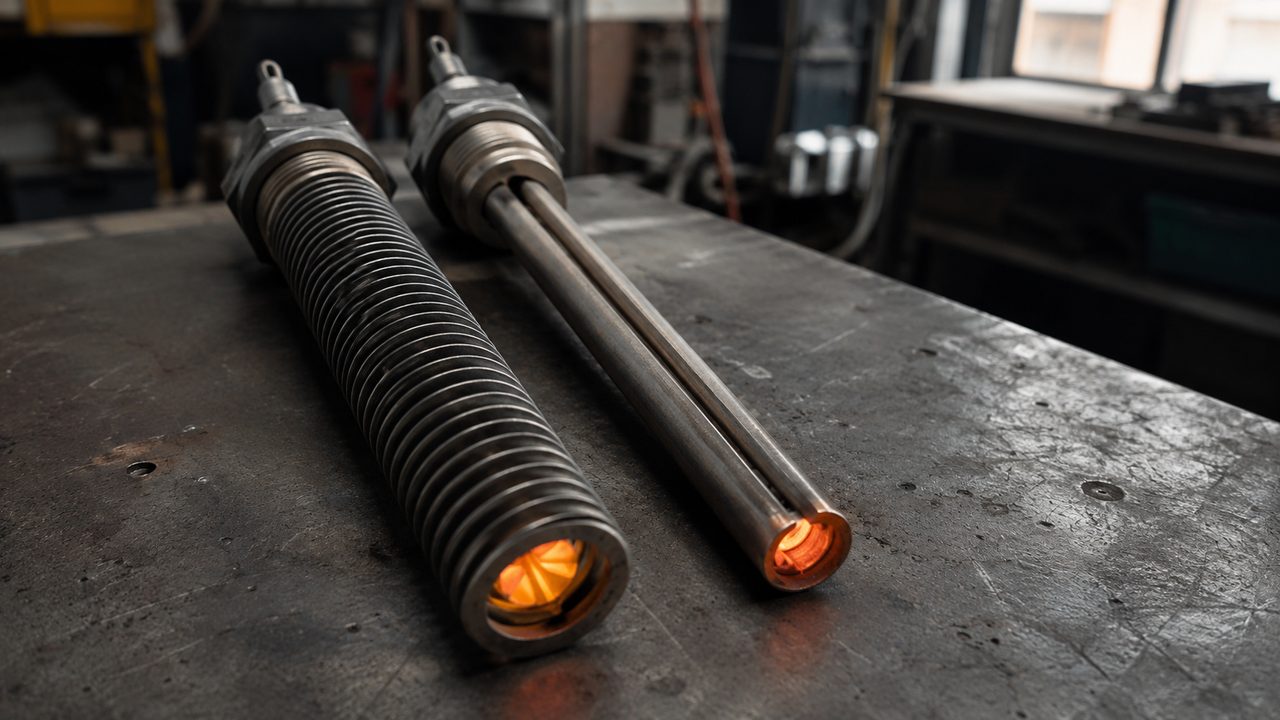

Оребрённый и гладкий трубчатые ТЭНы рядом для сравнения — fig.01 — слева оребрённый ТЭН с рёбрами теплоотдачи, справа гладкая трубка: при равной мощности площадь отличается в разы

01 / нагрузкаУдельная поверхностная нагрузка: главное число

Удельная поверхностная нагрузка это мощность ТЭНа, делённая на площадь его оболочки. Считается в Вт/см². Смысл простой: чем больше ватт приходится на квадратный сантиметр, тем горячее оболочка, потому что тепло надо успеть сбросить в среду вокруг.

Для спокойного воздуха, который не гоняет вентилятор, оболочка отдаёт тепло вяло. Практический предел здесь 2–3 Вт/см². Перешагнули порог, и оболочка раскаляется, спираль внутри неё греется ещё сильнее и укорачивает себе жизнь. В воде тот же ТЭН спокойно работает на 10–15 Вт/см², потому что вода уносит тепло в десятки раз активнее воздуха. Разница именно в среде, а не в самом ТЭНе.

Как посчитать удельную нагрузку для своего ТЭНа?

Мощность в ваттах делят на площадь оболочки в см². Площадь гладкой трубки: длина × 3,14 × диаметр. Пример: ТЭН 3 кВт, трубка Ø13 мм, длина 80 см даёт площадь около 327 см² и нагрузку 9,2 Вт/см². Это втрое выше воздушного предела, гладкий такой без обдува сгорит.

02 / оребрениеКак рёбра увеличивают площадь

Оребрённый ТЭН это та же трубка, но на неё навито или напрессовано стальное ленточное ребро. Ребро идёт спиралью по всей длине и увеличивает площадь контакта с воздухом в 5–7 раз относительно голой трубки. Мощность спирали внутри не меняется. Меняется знаменатель: те же 3 кВт теперь делятся не на 327 см², а на 1800–2200 см².

Нагрузка на оболочку падает с 9 Вт/см² до 1,4–1,7 Вт/см². Это ниже воздушного предела, поэтому оребрённый ТЭН держится в безопасной зоне даже при вялой циркуляции. Оболочка греется до 250–320 °C вместо 600 °C, спираль работает в щадящем режиме.

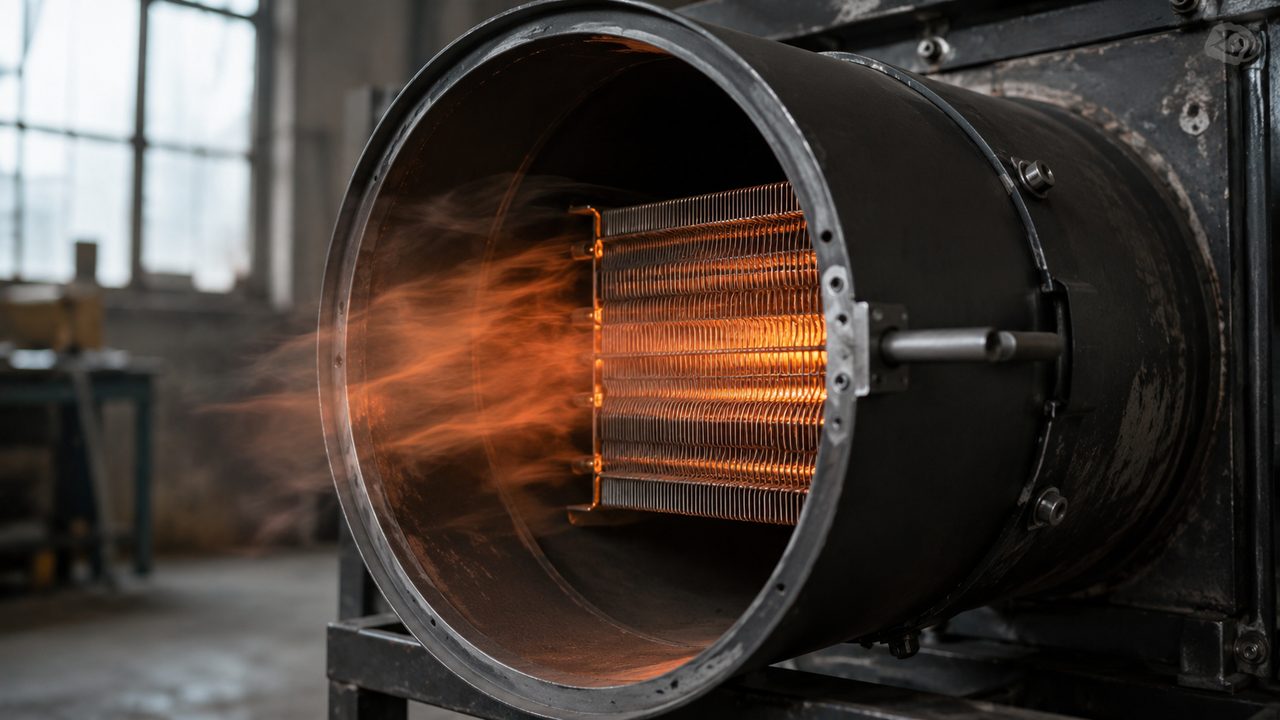

Оребрённый ТЭН крупным планом, стальное ленточное ребро на трубке — fig.02 — стальное ленточное ребро увеличивает площадь теплоотдачи, снижая удельную нагрузку в разы

Оребрённый ТЭН потребляет больше электричества?

Нет. Потребление задаёт спираль, а не оболочка. Два ТЭНа по 3 кВт, оребрённый и гладкий, съедают одинаково. Разница только в том, как быстро и при какой температуре оболочки это тепло уходит в воздух.

03 / перегревПочему гладкий ТЭН без обдува перегорает

Сценарий типовой. Ставят в камеру гладкие трубчатые ТЭНы, потому что дешевле, включают без принудительного обдува. Оболочка отдаёт тепло медленно, температура на ней ползёт вверх: 400, 500, 600 °C. Спираль из нихрома внутри при этом раскаляется до 800–900 °C и подходит к пределу, за которым металл начинает окисляться и истончаться.

Дальше как по учебнику: в самом горячем витке спираль истончается, сопротивление растёт, локальный нагрев усиливается, виток рвётся. От заявленных лет службы остаётся несколько месяцев. Про типовые причины обрыва подробно в материале про перегорание и замену ТЭНов.

Гладкий ТЭН на воздухе без обдува = таймер на отказ

При нагрузке 8–10 Вт/см² без потока воздуха оболочка гладкой трубки стабильно уходит за 550 °C. Это режим ускоренного износа спирали. Прямое следствие: замена ТЭНов раз в 3–6 месяцев вместо 3–5 лет.

Гладкий ТЭН краснеет, это нормально?

Нет. Видимое покраснение оболочки начинается около 550–600 °C. Для воздушного ТЭНа в камере это перегрев. Оребрённый в штатном режиме не краснеет вообще: 250–320 °C ниже порога свечения.

04 / таблицаОребрённый против гладкого: сравнение

Сводка по обоим типам при одинаковой мощности 3 кВт и работе на воздух в камере полимеризации.

Параметр	Гладкий ТЭН	Оребрённый ТЭН
Площадь теплоотдачи	~330 см²	1800–2200 см²
Удельная нагрузка	8–10 Вт/см²	1,4–1,7 Вт/см²
Температура оболочки	500–600 °C	250–320 °C
Работа без обдува	перегорает	допустима
Скорость прогрева воздуха	низкая	высокая
Ресурс на воздухе	3–6 мес без обдува	3–5 лет
Чувствительность к нагару	низкая	средняя, чистить

Есть ли ситуация, где гладкий ТЭН объективно лучше?

Да, в жидкости и в узком плотном воздуховоде с сильным обдувом, где ребро мешает потоку и зарастает. Для открытого объёма камеры на воздух это не про гладкий ТЭН.

05 / установкаГде ставить оребрённые, где гладкие

Оребрённые ТЭНы ставят там, где воздух движется, но не быстро: вдоль нижних боковых стен камеры, за перфорированным экраном, в зоне, которую захватывает вентилятор рециркуляции. Рёбра сами добирают недостаток обдува за счёт площади. Как разложить их по камере равномерно, разобрано в схеме раскладки ТЭНов.

Гладкие ТЭНы уместны только внутри канала рециркуляции, прямо в потоке от вентилятора со скоростью от 3–5 м/с. Поток срывает тепло с оболочки, и допустимая нагрузка поднимается до 5–8 Вт/см². В такой схеме гладкая трубка живёт, но завязана на вентилятор: остановился поток, и оболочка за 2–3 минуты уходит в перегрев. Поэтому в каналах гладкие ТЭНы блокируют по датчику потока.

Можно ли смешивать оребрённые и гладкие в одной камере?

Технически да, но смысла мало. Проще собрать всё на оребрённых: они прощают вялую циркуляцию и не требуют блокировки по датчику потока. Смешанная схема усложняет автоматику ради экономии на паре ТЭНов.

06 / обдувОбдув как условие долгой работы

Любой воздушный ТЭН живёт дольше, если тепло с его оболочки уносит движущийся воздух. Это правило работает и для оребрённых, и особенно для гладких. Вентилятор рециркуляции решает сразу две задачи: гоняет тепло по объёму, чтобы разброс температуры держался в пределах ±10 °C, и снимает нагрузку с оболочки ТЭНов.

Когда циркуляции нет или её мало, даже оребрённый ТЭН греется сильнее расчётного, а гладкий выходит из строя. Слабая или неравномерная циркуляция это отдельная проблема, её признаки и починку смотрите в статье про неравномерный нагрев и вентилятор.

Порядок включения

Вентилятор рециркуляции запускают до ТЭНов и глушат после них, с продувкой 3–5 минут на остывающих ТЭНах. Иначе остаточное тепло на оболочке без обдува даёт локальный перегрев уже после выключения нагрева.

Как понять, что ТЭНу не хватает обдува?

Оболочка темнеет и покрывается окалиной неравномерно, появляются цвета побежалости, у гладкого доходит до видимого покраснения. Время выхода на режим растёт, а ТЭНы начинают перегорать по одному чаще раза в год. Первое, что проверяют, это поток от вентилятора рециркуляции.

07 / нагарРесурс и нагар на оребрении

Слабое место оребрённого ТЭНа это сами рёбра. Между ними оседает недопылённый порошок, цеховая пыль, продукты полимеризации. Слой нагара в 1–2 мм в межрёберных зазорах работает как теплоизоляция: теплоотдача падает на 20–30%, оболочка под нагаром греется сильнее, удельная нагрузка де-факто растёт.

Отсюда правило: оребрённые ТЭНы ставят за экраном, чтобы поток порошка не бил прямо в рёбра, и раз в 1–2 месяца продувают межрёберные зазоры сжатым воздухом на холодной камере. Гладкая трубка нагаром почти не страдает, потому что чистить на ней нечего, и это её единственное преимущество перед оребрением. Но оно не перекрывает разницу в ресурсе на воздухе.

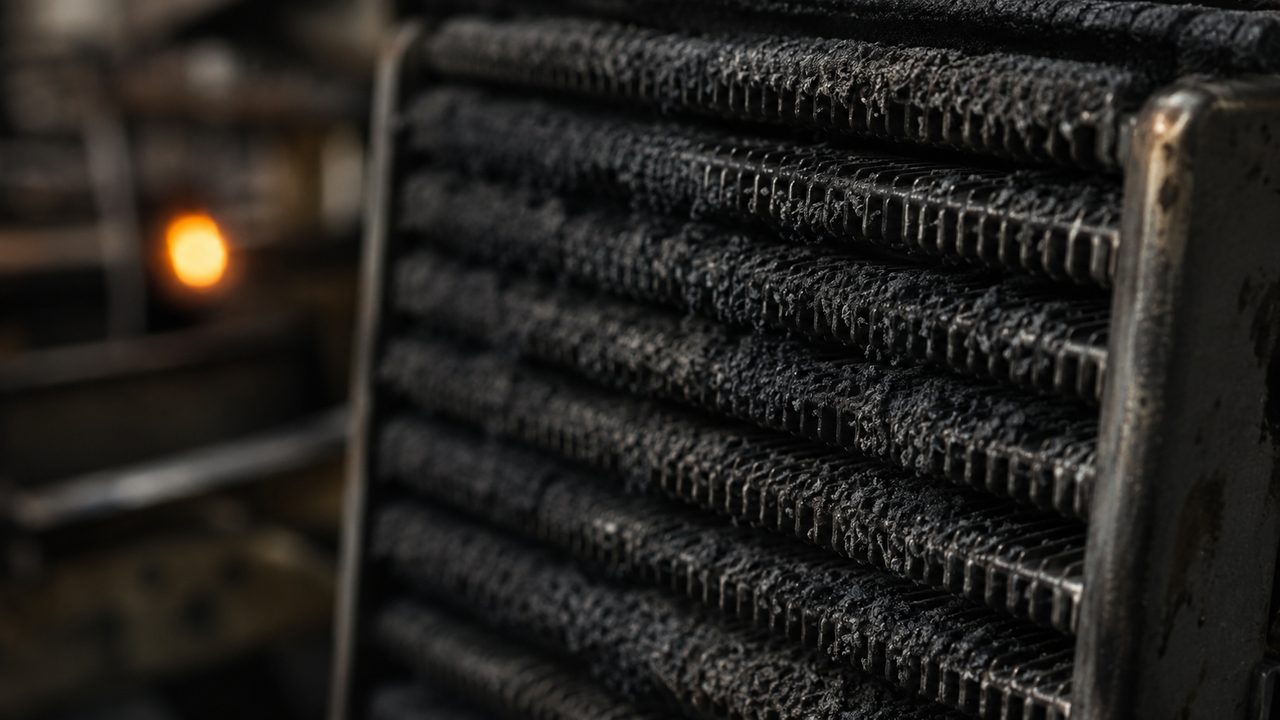

Оребрённый ТЭН с нагаром между рёбрами, чистка продувкой — fig.03 — нагар в межрёберных зазорах режет теплоотдачу; продувка раз в 1–2 месяца возвращает нагрузку в норму

Как чистить оребрённый ТЭН от нагара?

На полностью остывшей и обесточенной камере продуть межрёберные зазоры сжатым воздухом 4–6 бар, плотный нагар аккуратно пройти жёсткой неметаллической щёткой вдоль рёбер. Абразив и стальные щётки не используют: снимают защитное покрытие оболочки.

Разница между оребрённым и гладким ТЭНом сводится к одному числу удельной нагрузки. Гладкая трубка на воздухе без обдува работает на пределе, оребрённая держит запас за счёт площади. Если камера собирается под порошковую покраску всерьёз, ставят оребрённые за экраном и следят за чистотой межрёберных зазоров.
