Сублимация под дерево это отдельная краска или поверх обычного порошка?

Поверх обычного порошка. Сначала деталь красят однотонным полиэфирным порошком и полимеризуют как всегда при 180–200 °C за 10–15 минут. Потом делают второй нагрев с прижатой плёнкой, и краситель уходит в верхний слой уже готового покрытия. Отдельной краски под дерево нет, есть база плюс плёнка-переводчик.

Можно ли сделать сублимацию под дерево в самодельной камере полимеризации?

Технически да, печь та же, что для обычного порошка, режим 160–200 °C ей по силам. Но кроме печи нужен вакуумный чехол или мешок, компрессор с эжектором для вакуума 0,3–0,8 МПа и качественные сублимационные плёнки. Ровность рисунка зависит от плотности прижима, а это тяжелее держать в гараже, чем на заводской линии.

Какая температура и время нужны для сублимационного переноса?

Перенос идёт при 160–200 °C. Время зависит от метода: вакуумный мешок и клеевая деколь держат 5–8 минут, силиконовая мембрана на плоском листе снимает рисунок за 18–25 секунд. Русские цеха часто ведут перенос при 195–200 °C, ближе к обычному режиму полимеризации.

Зачем нужен вакуумный мешок при сублимации?

Краситель переходит в газ и должен прижаться к каждой грани профиля без зазоров, иначе рисунок смажется. Вакуумный чехол выкачивает воздух и обтягивает деталь плёнкой с усилием 0,3–0,8 МПа. Без плотного прижима газ уходит вбок и текстура получается размытой на углах и в пазах.

Выцветает ли рисунок под дерево на улице?

Зависит от базы и плёнки. На полиэфирной базе для наружки и UV-стойких плёнках производители профиля дают гарантию порядка 10 лет. На дешёвой интерьерной базе рисунок тускнеет за пару сезонов под прямым солнцем. Для ворот, заборов и фасада берут только уличную базу и наружные плёнки.

Можно ли отремонтировать скол на покрытии под дерево?

Почти нет. Рисунок сидит в тонком верхнем слое порошка, и под сколом обнажается однотонная база, часто другого тона. Подкрасить кистью текстуру дерева не выйдет, точечная сублимация на месте невозможна. Максимум маскируют скол ретушью в тон базы, поэтому базу подбирают близко к цвету рисунка.

Чем сублимация отличается от повторной полимеризации?

Повторная полимеризация просто досушивает или наносит второй однотонный слой порошка. Сублимация это перенос готового рисунка из плёнки в уже отверждённое покрытие через газовую фазу красителя. Печь и температуры близки, но у сублимации есть плёнка, вакуумный прижим и совсем другой результат на поверхности.

Какую базу брать под сублимацию, полиэфир или полиуретан?

Для улицы полиэфир для наружного применения или полиуретан, они держат ультрафиолет. Полиуретановые базы выпускают прямо под сублимацию. Для интерьера подойдёт обычный полиэфир. Толщину базы держат в рабочем диапазоне 60–100 мкм, чтобы красителю было куда проникать.

Главная / Покрытие под дерево

Покрытие под дерево: сублимация по порошковой краске

Короткий ответ

Покрытие под дерево это не отдельная краска, а два прохода печи. Сначала деталь красят однотонным полиэфирным порошком и полимеризуют при 180–200 °C за 10–15 мин. Потом второй нагрев 160–200 °C с прижатой сублимационной плёнкой: краситель переходит в газ и уходит в верхний слой готового покрытия. Плёнку прижимают вакуумным чехлом с усилием 0,3–0,8 МПа, время переноса 5–8 мин. Печь та же, что для обычного порошка, плюс вакуумный мешок и плёнки.

Алюминиевый профиль под дуб или орех, ворота под тёмное дерево, радиатор под массив, всё это металл, а не дерево. Рисунок туда попал не наклейкой и не аэрографом, а газом. При нагреве краситель специальной плёнки испаряется и проникает в размягчённый порошок, а после остывания застывает уже внутри покрытия. Для мастера с камерой главное понять простую вещь: сублимация под дерево делается в той же печи, что обычная полимеризация, только цикла нагрева тут два, а не один.

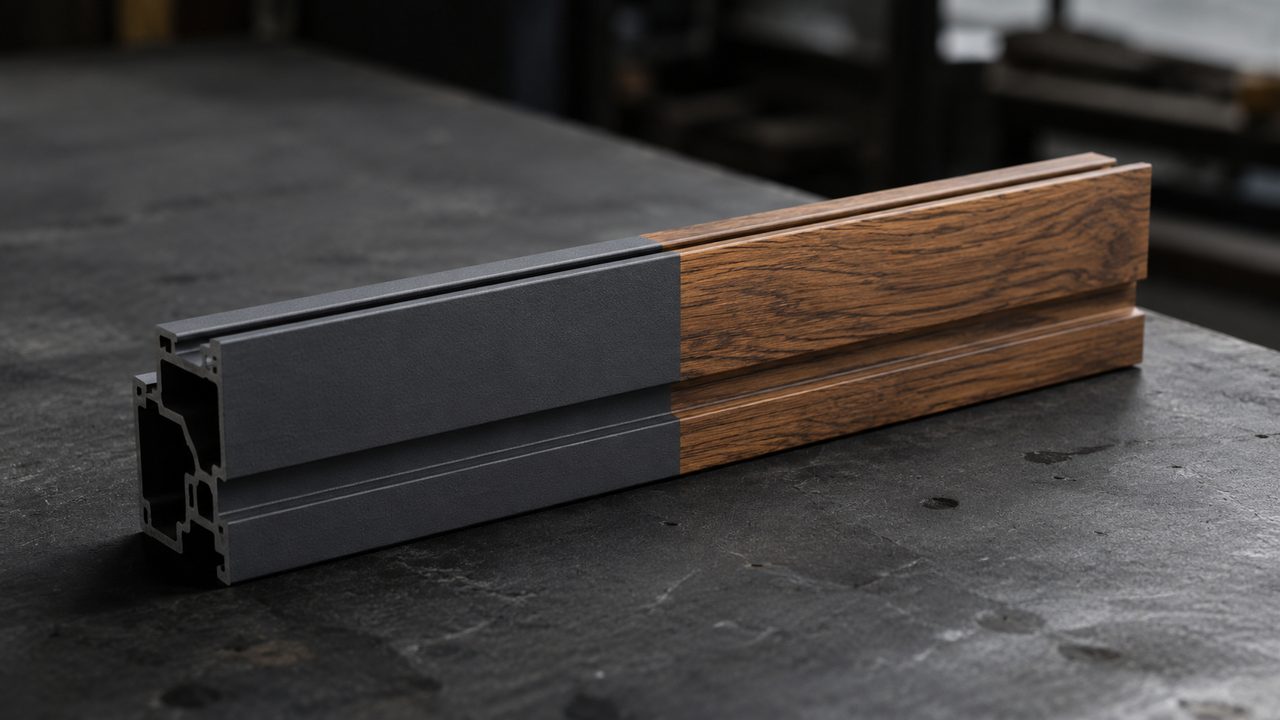

Алюминиевый профиль наполовину с однотонным базовым порошком, наполовину с проявленной текстурой дерева после сублимации, граница перехода — fig.01 — слева база из однотонного порошка, справа тот же профиль после сублимационного переноса текстуры дерева

01 / сутьДва прохода печи, а не отдельная краска

Отдельной «краски под дерево» в банке не существует. Есть база и есть плёнка-переводчик. База это обычный порошок ровного тона, чаще бежевого или под цвет будущей древесины. Плёнка это плотная бумага или полимер с напечатанным рисунком дерева и сублимационными чернилами. Готовое покрытие под дерево собирается из этих двух вещей за два нагрева.

Первый нагрев это стандартная полимеризация базы. Второй нагрев это сам перенос: плёнку прижимают к детали, греют, и краситель уходит в поверхность порошка. Печь одна и та же, режимы близкие, поэтому цех, который умеет красить порошком, освоит сублимацию быстрее, чем кажется. Разница только в оснастке для прижима плёнки и в самих плёнках.

Почему нельзя напечатать дерево прямо на металле одним слоем?

Потому что порошок наносят сухим и однотонным, никакой печати на нём при напылении нет. Рисунок приходит отдельным шагом через плёнку. Про сами типы порошка и чем полиэфир отличается от полиуретана есть разбор в статье какую краску выбрать.

02 / базаПервый цикл: полимеризация базового порошка

Всё начинается как обычная порошковая покраска. Металл чистят механически, обезжиривают химией, потом напыляют базовый порошок и полимеризуют. Режим базы стандартный: 180–200 °C, выдержка 10–15 мин по детали. Ничего нового по сравнению с однотонной покраской тут нет, и правила по температуре и времени полимеризации те же.

Важен цвет базы. Её подбирают близко к тону рисунка на плёнке. Если под текстуру ореха положить белую базу, то любой скол или потёртость обнажит белое пятно, которое режет глаз. Близкая по тону база прощает мелкие повреждения. Толщину базы держат в рабочем коридоре, чтобы красителю второго прохода было куда проникать.

Какая толщина базы нужна под сублимацию?

Обычные 60–100 мкм, как у стандартного покрытия. Слишком тонкий слой не даёт красителю глубины и рисунок бледнеет, слишком толстый тянет за собой риск подтёков и дефектов поверхности. Про контроль слоя есть отдельная статья про толщину и слои.

03 / переносВторой цикл: сублимация красителя в слой

Дальше начинается собственно сублимация. Деталь с готовой базой обтягивают плёнкой рисунком к металлу, прижимают и снова отправляют в печь. При нагреве 160–200 °C сублимационный краситель переходит сразу в газ, минуя жидкую фазу, проникает в размягчённый верхний слой порошка и там остаётся. При остывании газ обратно застывает уже внутри покрытия. Это и есть десублимация.

Русские цеха часто ведут перенос при 195–200 °C, близко к обычному режиму. Время зависит от способа прижима: под вакуумным чехлом и на клеевой деколи это 5–8 мин. Три вещи решают результат: температура, давление прижима и время. Уберёшь давление, и газ уйдёт вбок, рисунок смажется. Недодержишь время, и краситель не наберёт глубину.

Почему рисунок не стирается сразу

Краситель садится не плёнкой сверху, а внутри верхних микрон порошка. Поэтому свежий перенос не смывается растворителем и не отходит ногтем, как наклейка. Но глубина проникновения мала, и в этом корень всех минусов с истиранием ниже.

Плёнку снимают горячей или после остывания?

Профиль вынимают из печи и снимают плёнку, к этому моменту рисунок уже перенесён на металл. Плёнку убирают, пока деталь ещё тёплая, но перенос завершён. Про то, как деталь остывает и почему это важно, есть разбор в статье про толщину и слои покрытия.

04 / методыТри способа прижать плёнку

Прижать плёнку к детали можно по-разному, и от этого меняется время и оснастка. Способов три, и каждый под свою геометрию детали.

Метод	Температура	Время	Прижим	Для чего
Клеевая деколь + прикатка	160–180 °C	5–8 мин	ролик	простые формы, серии
Вакуумный мешок/чехол	160–180 °C	5–8 мин	0,3–0,8 МПа	профиль, объёмные детали
Силиконовая мембрана	160–180 °C	18–25 сек	мембрана	плоские листы

Клеевая деколь это бумага с рисунком, которую прикатывают роликом к детали перед печью. Вакуумный мешок это трубчатый чехол, куда деталь с плёнкой закладывают, а потом выкачивают воздух, это самый универсальный способ для профиля со сложным сечением. Силиконовая мембрана прижимает плёнку к плоскому листу давлением и снимает рисунок за секунды, но только на плоскости.

Какой метод выбрать для алюминиевого профиля с пазами?

Вакуумный чехол. Только он обтягивает плёнку по всем граням и внутрь пазов с усилием 0,3–0,8 МПа. Прикатка роликом не залезет в сложное сечение, а мембрана работает только по плоскости. Профиль под окна и двери почти всегда делают именно вакуумом.

Мембранный метод правда за 18–25 секунд?

Да, для плоских листов силиконовая мембрана снимает перенос за 18–25 сек, потому что прижим равномерный и деталь тонкая. Но это отдельный станок под листовой материал, а не универсальная печь. Для профиля и объёмных деталей время остаётся 5–8 мин.

Деталь в вакуумном чехле с прижатой сублимационной плёнкой под дерево заходит в печь полимеризации, макро вакуумной обёртки — fig.02 — деталь в вакуумном чехле: плёнку прижимает к каждой грани, затем перенос идёт в печи 5–8 минут

05 / печьЧто нужно от камеры и оборудования

Хорошая новость для владельца камеры: печь не меняют. Тот же корпус камеры, те же ТЭНы, тот же терморегулятор. Режим 160–200 °C обычной печи по силам. Важно только держать ровную температуру по объёму: если один угол камеры холоднее, перенос там выйдет бледнее. Ровность нагрева упирается в циркуляционный вентилятор.

Что добавить сверх обычной покраски. Вакуумный чехол или мешок под размер детали. Источник вакуума это компрессор с эжектором, который держит 0,3–0,8 МПа. Сами сублимационные плёнки под нужный рисунок дерева или камня. Для плоских деталей нужен мембранный станок, но это отдельные деньги. По деньгам вход в сублимацию это стоимость плёнок и вакуумной оснастки поверх готовой камеры, а не новая печь.

Хватит ли обычного терморегулятора для сублимации?

Да, но точность важнее, чем при однотонной покраске. Перегрев за 200 °C может дать пожелтение базы под рисунком, недогрев даёт бледный перенос. Стабильный терморегулятор с автоматикой держит режим ровнее ручного.

06 / улицаUV-стойкость и выбор базы для наружки

Забор, ворота и фасадный профиль под дерево живут на солнце, и тут решает не рисунок, а стойкость к ультрафиолету. Дешёвая интерьерная база и внутренние плёнки выцветают за пару сезонов: рисунок мутнеет, дерево уходит в желтизну. Для улицы берут полиэфирную базу наружного класса или полиуретан и наружные UV-стойкие плёнки.

На правильной связке база плюс уличная плёнка производители профиля дают гарантию порядка 10 лет на сохранение рисунка. Полиуретановые порошки выпускают прямо под сублимацию, они держат солнце лучше обычного полиэфира. Логика та же, что при выборе покрытия для фасада вообще, разобранная в статье про UV-стойкость покрытия фасада.

Про уличные ворота и заборы

Ворота под дерево красивы, но сварные швы и кромки истираются первыми. Перед сублимацией сварную конструкцию готовят как под обычный порошок, разбор в статье про покраску ворот и заборов. На улице скол на кромке заметнее, чем в интерьере, потому что база и рисунок стареют по-разному.

Сколько держится покрытие под дерево на улице?

На уличной базе и наружной плёнке это порядка 10 лет по гарантии производителя профиля. На интерьерной комбинации под прямым солнцем рисунок бледнеет за 1–2 сезона. Разница целиком в классе базы и плёнки, а не в качестве самого переноса.

07 / минусыИстирание, сколы и ремонт

Честно про слабые места. Рисунок сидит в тонком верхнем слое порошка, поэтому износ бьёт по нему первым. На ручках, кромках, углах и в местах частого касания текстура протирается до однотонной базы. Абразив, песок на заборе, регулярное трение дверной ручки, всё это стачивает верхние микроны, где живёт краситель.

Ремонтопригодность почти нулевая. Локально повторить сублимацию на сколе невозможно, точечно нанести текстуру дерева кистью тоже. Скол обнажает базу, и если она подобрана в тон, повреждение маскируется, если нет, светится пятном. Отсюда и правило близкого тона базы. При серьёзном повреждении деталь перекрашивают целиком: снимают старое покрытие и гонят оба цикла заново.

Слабое место	Причина	Что делать
Истирание рисунка	краситель в тонком слое	база в тон, не для полов и ручек
Скол до базы	удар по кромке	ретушь в тон базы, целиком перекрас
Выцветание	интерьерная база на улице	только наружная база и плёнка
Бледный рисунок	недожим или недогрев	вакуум 0,3–0,8 МПа, выдержка 5–8 мин

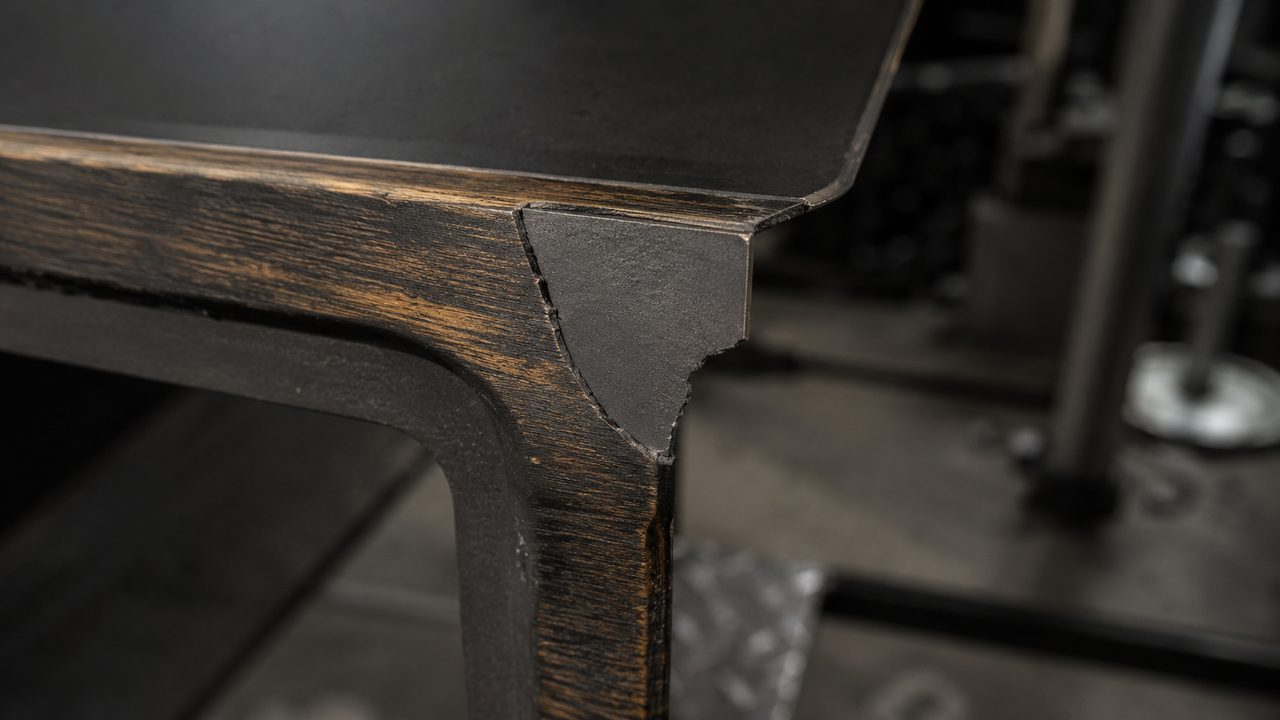

Скол на кромке покрытия под дерево: под текстурой видна однотонная базовая порошковая краска другого тона — fig.03 — скол на кромке обнажает однотонную базу под текстурой: локальный ремонт рисунка невозможен

Можно ли делать покрытие под дерево на полы и столешницы?

Не стоит. Горизонтальные поверхности с абразивной нагрузкой протирают тонкий слой красителя быстро. Сублимация под дерево хороша для профиля, фасадов, ворот и радиаторов, где касание слабое. Для нагруженных поверхностей она проиграет обычному однотонному порошку по стойкости.

08 / практикаГде применяют и стоит ли браться

Основное применение сублимации под дерево это алюминиевый профиль: окна, двери, фасадные системы, где хотят вид дерева без ухода за деревом. Дальше идут заборы и ворота, радиаторы и батареи под массив, мебельный и торговый профиль. Металл получает вид дуба, ореха или камня, а по эксплуатации остаётся металлом, который не гниёт и не рассыхается.

Стоит ли браться цеху с камерой. Если поток однотипных деталей есть, а вакуумный чехол и плёнки окупятся, то да: печь уже стоит, добавить оснастку дешевле новой линии. Если это разовые заказы сложной геометрии, то возни с прижимом и браком по бледному рисунку будет много. Радиаторы под дерево, кстати, часто просят вместе с обычной покраской батарей, и тут пригодится статья про покраску радиаторов. Начинать разумно с плоских или простых профилей, а сложные сечения брать, когда набита рука на вакуумном прижиме. И держите в голове главное отличие от однотонного порошка: сублимация это красиво, но тонко, и там, где деталь трут и бьют, честнее покрасить её ровным цветом.
