Щит автоматики камеры: сборка и монтаж

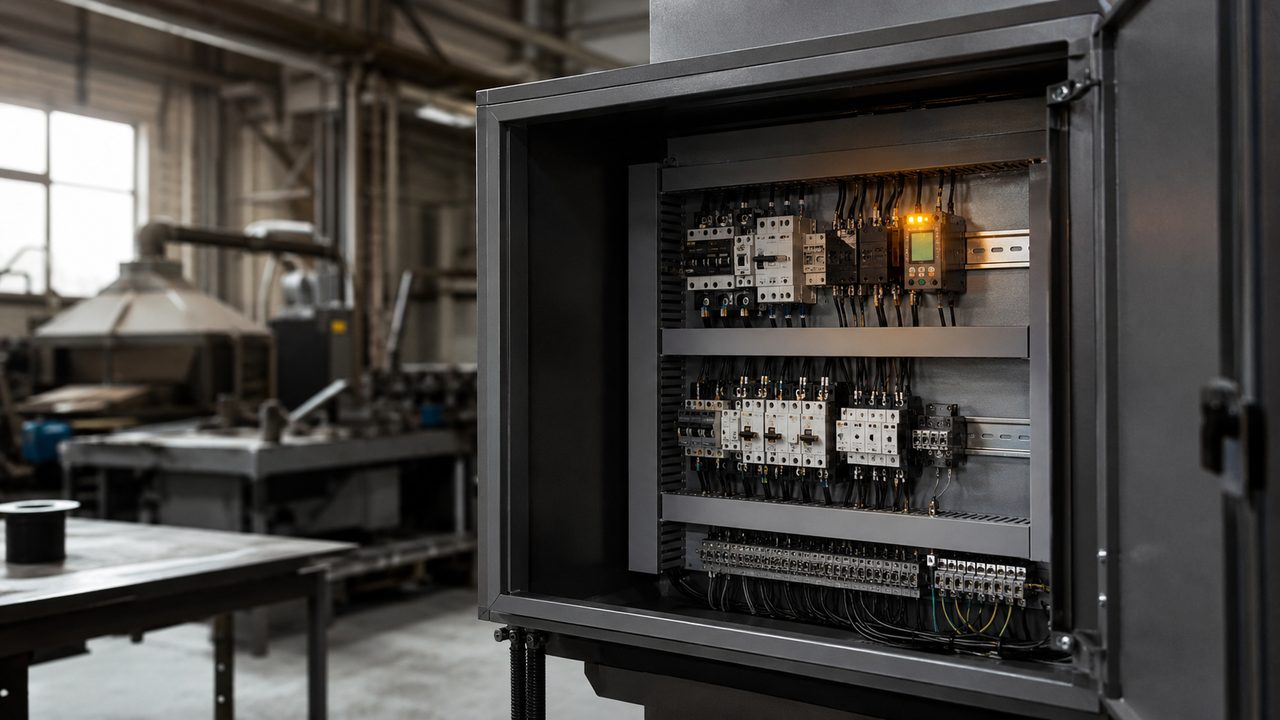

Щит камеры 24–36 кВт собирают в металлическом боксе от 400×600 мм. Состав: вводной автомат 40–63 А с УЗО, два-три контактора 25 А на группы ТЭНов, ПИД с термопарой, реле выдержки, групповые автоматы, клеммники. Силовые перемычки — 6–10 мм², управление — 0,75–1,5 мм², все концы под наконечники НШВИ. Силовую и слаботочную части разносят по разным рейкам и кабель-каналам.
Щит без DIN-рейки и клеммников выдаёт первый отказ на второй-третьей смене: провод под винтом контактора ослабевает от вибрации вентилятора, контакт греется, изоляция плывёт. На камере 30 кВт это 50 А в клемме, которую никто не протянул. Порядок сборки определяет, отработает щит год или сгорит через месяц. Разберём состав по позициям и монтаж.
01 / составЧто стоит внутри щита
Аппараты щита делятся на три слоя: ввод и защита, силовая коммутация ТЭНов, слаботочное управление. Минимальный рабочий набор для камеры мелкосерийного производства:
- Вводной автомат — трёхполюсный, 40–63 А по мощности камеры, характеристика C. Рвёт все три фазы разом.
- УЗО или дифавтомат — противопожарное на 100–300 мА, защита линии от утечки на горячий корпус.
- Контакторы KM1, KM2 (KM3) — силовые ключи на группы ТЭНов, по 25 А на группу, катушка 220 В или 24 В под выход ПИД.
- Групповые автоматы QF1, QF2 — защита каждой группы ТЭНов отдельно, 25 А C.
- Тепловое реле — защита от перегрузки и обрыва фазы (опционально).
- ПИД-регулятор + термопара ХА(K) — измерение и управление нагревом.
- Реле выдержки — отсчёт времени полимеризации по выходу на уставку.
- Блок питания 24 В — если катушки контакторов и ПИД питаются низким напряжением.
- Клеммники, DIN-рейка, кабель-каналы — механика разводки.
Можно ли обойтись без блока питания 24 В?
02 / боксБокс, DIN-рейка и компоновка

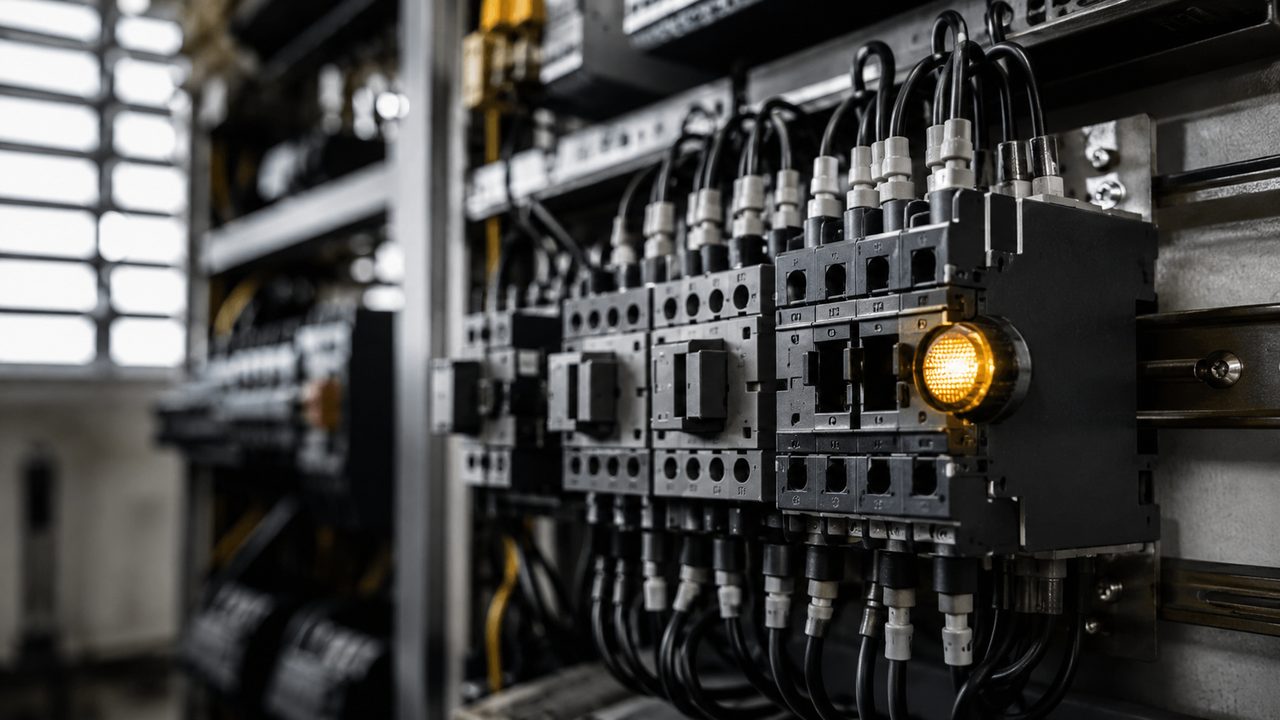

Под камеру 24–36 кВт берут навесной бокс от 400×600×200 мм. Металлический предпочтительнее: отводит тепло контакторов и держит вес аппаратуры. Компоновка идёт снизу вверх по логике тока: внизу силовая часть с толстыми проводами, сверху слаботочка. Нижняя DIN-рейка несёт вводной автомат, УЗО и контакторы, средняя — групповые автоматы и тепловое реле, верхняя — ПИД, реле выдержки, блок питания. Между рейками оставляют зазор под кабель-канал 40–60 мм, между контакторами — 5–10 мм на отвод тепла.
| Слой | Что стоит | Провод |
|---|---|---|
| Нижняя рейка | Ввод, УЗО, контакторы | 6–10 мм² |
| Средняя рейка | Групповые автоматы, тепловое реле | 4 мм² |
| Верхняя рейка | ПИД, реле выдержки, БП 24 В | 0,75–1,5 мм² |
Какой запас места закладывать в боксе?
03 / контакторыКонтакторы на группы ТЭНов
ТЭНы камеры разбивают на группы, каждую коммутирует свой контактор. Для 24 кВт это две группы по 12 кВт, для 36 кВт — три группы по 12 кВт либо две по 18 кВт. Ток одной группы 12 кВт на 380 В: 12000 / 660 ≈ 18 А. Контактор берут на 25 А по рабочему току AC-1 (активная нагрузка), с запасом на нагрев в закрытом боксе.
Катушку выбирают под выход ПИД. Если у регулятора релейный выход — катушка 230 В AC. Если транзисторный или симисторный — либо катушка 24 В, либо промежуточное реле между ПИД и силовым контактором. Ставить один контактор на всю мощность нет смысла: две группы дают разгон на полной мощности и подгрузку одной группой у полки температуры. Разбор, когда вместо контактора берут твердотельное реле, — в статье SSR или контактор для управления ТЭНами.
Контактор на 25 А хватит для группы 18 кВт?
04 / проводаВнутренняя разводка и наконечники
Внутри щита используют гибкий провод ПуГВ (ПВ-3): он ложится в кабель-канал без изломов и держит вибрацию лучше жёсткого. Сечения по току участка: вводные перемычки под 36–55 А — это 6 мм² для 24 кВт и 10 мм² для 36 кВт. От контактора к клеммнику группы 18 А — 4 мм². Цепи управления и катушки — 1–1,5 мм², термопарный и сигнальный — 0,75 мм².
Каждый многожильный конец обжимают наконечником НШВИ гильзовым кримпером, не пассатижами. Без наконечника жила ПуГВ под винтом расплющивается, проволочки ломаются, сечение контакта падает и точка греется. На силовых 50 А это первая причина оплавленных клемм.
| Участок | Ток | Сечение ПуГВ | Наконечник |
|---|---|---|---|
| Ввод → контакторы | 36–55 А | 6–10 мм² | НШВИ 6–10 |
| Контактор → группа ТЭНов | 18 А | 4 мм² | НШВИ 4 |
| Катушки, реле | до 2 А | 1–1,5 мм² | НШВИ 1,5 |
| Термопара, сигналы | мА | 0,75 мм² | НШВИ 0,75 |
Почему нельзя жёсткий монолитный провод внутри щита?
05 / разделениеСиловая и слаботочная часть
Провод 380 В, идущий рядом с термопарным, наводит на слабый сигнал помеху: показания ПИД пляшут на 3–8 °C, регулятор дёргает контакторы. Поэтому силу и управление разносят физически. Силовые провода 380 В ведут в отдельном кабель-канале, цепи управления и термопару — в другом, параллельные каналы держат на расстоянии 30–50 мм. Пересекать силовой и сигнальный провода можно только под прямым углом.
Термопарный провод самый чувствительный. Его тянут компенсационным кабелем КX подальше от контакторов и вводных шин, желательно экранированным с заземлением экрана с одной стороны. ПИД и блок питания 24 В ставят в верхней слаботочной зоне, куда силовые провода не заходят. Такое разделение снимает половину плавающих сбоев автоматики.
Показания ПИД скачут — что проверить в щите?
06 / вентиляцияНагрев щита и вентиляция
Внутри бокса тепло выделяют катушки контакторов (3–5 Вт каждая под нагрузкой), блок питания, ПИД и переходные сопротивления клемм. За смену с активной коммутацией температура поднимается на 15–20 °C выше цеховой. Если в цеху 30 °C, внутри щита набегает 45–50 °C, а контакторы рассчитаны на работу до 40 °C без снижения тока.
Для IP54 хватает пассивных жалюзи с фильтром снизу и сверху, тёплый воздух уходит конвекцией. Для герметичного IP65 в пыльном покрасочном цеху ставят вентилятор 80–120 мм с фильтром и термостатом на 40 °C. Перегретый контактор теряет ток и залипает, перегретый блок питания уходит в защиту и гасит автоматику посреди цикла.
Куда ставить вентилятор охлаждения щита?
07 / монтажПорядок сборки и маркировка
Последовательность монтажа щита экономит часы на переделке. Сначала на монтажную панель ставят DIN-рейки и кабель-каналы по разметке из схемы. Затем защёлкивают аппараты слева направо в порядке прохождения тока: вводной автомат, УЗО, контакторы, групповые автоматы, тепловое реле, слаботочка вверху. После этого разводят силовые перемычки 6–10 мм², потом управляющие цепи 1–1,5 мм², в конце — клеммники по краям панели.
Маркировку наносят по мере подключения, не потом. Каждый провод получает бирку с номером цепи по схеме: L1, L2, L3, N, PE для силы, A1/A2 на катушках, номера клемм. Через полгода без маркировки диагностика отказа превращается в прозвонку всего щита. Ввод питания подключают в самом конце, при снятом напряжении и проверенной схеме. Заземление корпуса металлического бокса и монтажной панели обязательно, тему безопасности разбираем в статье заземление и электробезопасность камеры.
| Шаг | Что делают |
|---|---|
| 1 | DIN-рейки и кабель-каналы по разметке |
| 2 | Аппараты слева направо по ходу тока |
| 3 | Силовая разводка 6–10 мм² с наконечниками |
| 4 | Цепи управления 1–1,5 мм², термопара отдельно |
| 5 | Клеммники, маркировка каждого провода |
| 6 | Ввод питания в конце, при снятом напряжении |
Собранный щит — что проверить до подачи 380 В?
