Главная / Покрытия и режимы
Прозрачный порошок: защитный лак поверх покрытия
Прозрачный порошок это не декор, а второй заход в печь со своим режимом. Базу под него снимают недожжённой, примерно на 60 % времени (норма 10 мин → вынуть на 6 мин), тогда слои сшиваются химически и шкурить не надо. Исключение хром: его жгут полностью. Сам прозрачный отверждают 15–20 мин при 180–200 °C по детали и следят за перегревом: желтизна на прозрачном лезет раньше, чем на любом цвете. Итог два цикла нагрева, деталь дороже однослойной в 1,7–2 раза.
Прозрачный слой уходит в желтизну от лишних 20 °C в печи раньше, чем это заметишь на цветной детали. Именно поэтому прозрачный порошок ловит на перегреве камеры больше мастеров, чем любой другой материал: цвет прощает разброс режима, прозрачный нет. И это только половина проблемы. Вторая в том, что прозрачный почти всегда идёт вторым слоем, а значит деталь заходит в печь дважды, и первый обжиг надо сознательно недодержать. Разберём обе развилки по цифрам.
01 / зачемЧто прозрачный реально защищает
Прозрачный лак нужен там, где база красивая, но беззащитная. Металлик пористый, его алюминиевая пудра выходит на поверхность и окисляется, покрытие мутнеет и теряет искру за сезон. Полированный алюминий и латунь без прозрачного темнеют от кислорода за недели. Хром порошковый вообще держится только под лаком, голым его не эксплуатируют. Прозрачный запечатывает эти базы, изолирует от воздуха и УФ и добавляет цвету глубину, потому что свет проходит сквозь слой и отражается от базы.
Толщина прозрачного скромная, 50–80 мкм, задача не набрать корку, а закрыть базу ровной плёнкой. Перебор толще 100 мкм даёт молочный, мутноватый вид на просвет, и весь смысл прозрачности теряется. Про то, как считать общую толщину пирога, есть разбор толщины покрытия и числа слоёв.
По обычному глухому цвету прозрачный нужен?
02 / недожигПочему базу нельзя допекать
Тут ломается интуиция новичка. Кажется логичным: сначала полностью отвердить базу, охладить, потом класть прозрачный. Так делать нельзя ни с чем, кроме хрома. Полностью сшитая база это готовый полимер, у которого не осталось свободных связей, и прозрачный ляжет на неё чисто механически. На многослойке это первая причина расслоения: два отдельных отверждённых слоя без химического моста между собой.
Правильно так: не хромовую базу снимают из печи недожжённой, примерно на 60 % времени отверждения. Норма базы 10 мин → вынуть на 6 мин. Норма 15 мин → на 9 мин. База успела расплавиться и разлиться, но сшивка не завершена, свободные связи остались. Кладёшь прозрачный и отправляешь на второй обжиг, где база доходит до конца уже вместе с прозрачным, и они сшиваются в один пирог. Отсчёт времени всегда от температуры детали, а не воздуха, мерить пирометром по детали.
А если база уже полностью запеклась, что делать?
| База под прозрачный | Режим первого обжига | Сцепление с прозрачным |
|---|---|---|
| Цветная (полиэфир, металлик) | недожиг ~60% времени | химическая сшивка |
| Хром порошковый | полный обжиг + 3 мин | только через прозрачный/кэнди |
| Уже отверждённая база | шкурка P320–P400, обезжирить | механическая, слабее |
| Полированный голый металл | без базы, прозрачный сразу | адгезия к чистому металлу |
03 / хромИсключение, которое всё ломает
Хром работает наоборот. Хромовую базу нельзя недожигать: если её снять раньше, зеркало не наберёт полноту и мутнеет, а верхний слой всё равно не сцепится нормально. Хром отверждают полностью, часто дают ещё +3 мин запаса сверх нормы, охлаждают, и только потом кладут прозрачный или кэнди. Сцепление тут держится за счёт химии самого прозрачного, а не за счёт недожига базы.
И обратная ловушка: хром легко передержать. Лишние минуты в печи после полного отверждения уводят его в желтизну и убивают зеркальность, ровно как и прозрачный. Так что с хромом камера должна ловить момент точно: не раньше, не позже. Про поведение разных металлов под нагревом есть разбор алюминия, оцинковки и литья.
Кэнди по хрому это то же, что прозрачный?
04 / желтизнаПерегрев печи и жёлтый оттенок

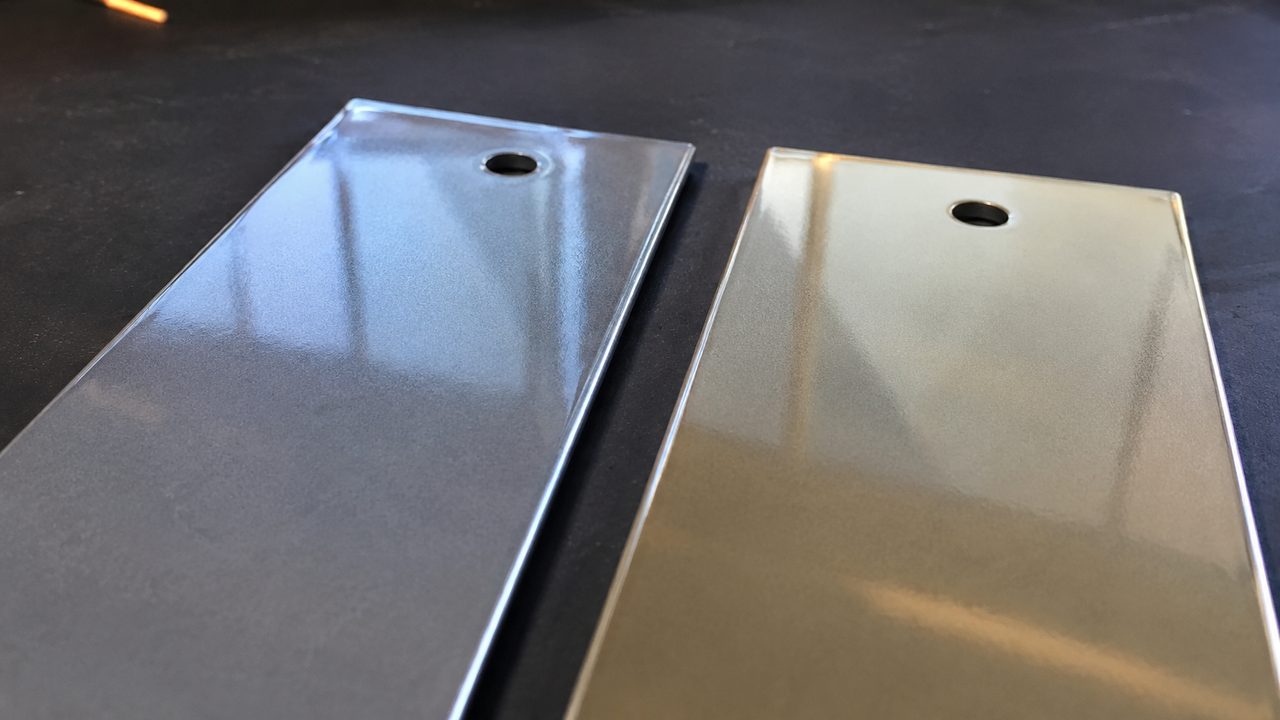

Прозрачный самый чувствительный материал к режиму камеры. Желтизна на нём почти всегда означает перегрев: температура выше паспорта, выдержка дольше нормы или оба фактора вместе. Прозрачные и белые сдвигаются в жёлтый первыми, когда цветные детали ещё выглядят нормально. При норме 180–200 °C по детали превышение на 15–20 °C или лишние 10 мин уже заметны на просвет.
Отсюда правило для прозрачного: гнать по нижней границе паспорта, а не по верхней. Если паспорт даёт 180–200 °C, целиться в 180 °C и вынимать сразу, как деталь набрала выдержку. Разброс температуры по камере тут критичен: если у стенок печь даёт +20 °C к центру, деталь на краю пожелтеет, а в центре ещё нет. Норма разброса ±2 °C по объёму, всё что хуже ±5 °C уже риск. За это отвечает равномерность нагрева и вентилятор.
Прозрачный слегка желтит, но терпимо, оставлять?
Пожелтевший от перегрева прозрачный не отбеливается обратно, полимер деградировал. Лечится только снятием слоя и повторным нанесением. Поэтому на прозрачном пирометр по детали обязателен, а не термопара в воздухе камеры.
05 / напылениеВторой слой заряжается хуже

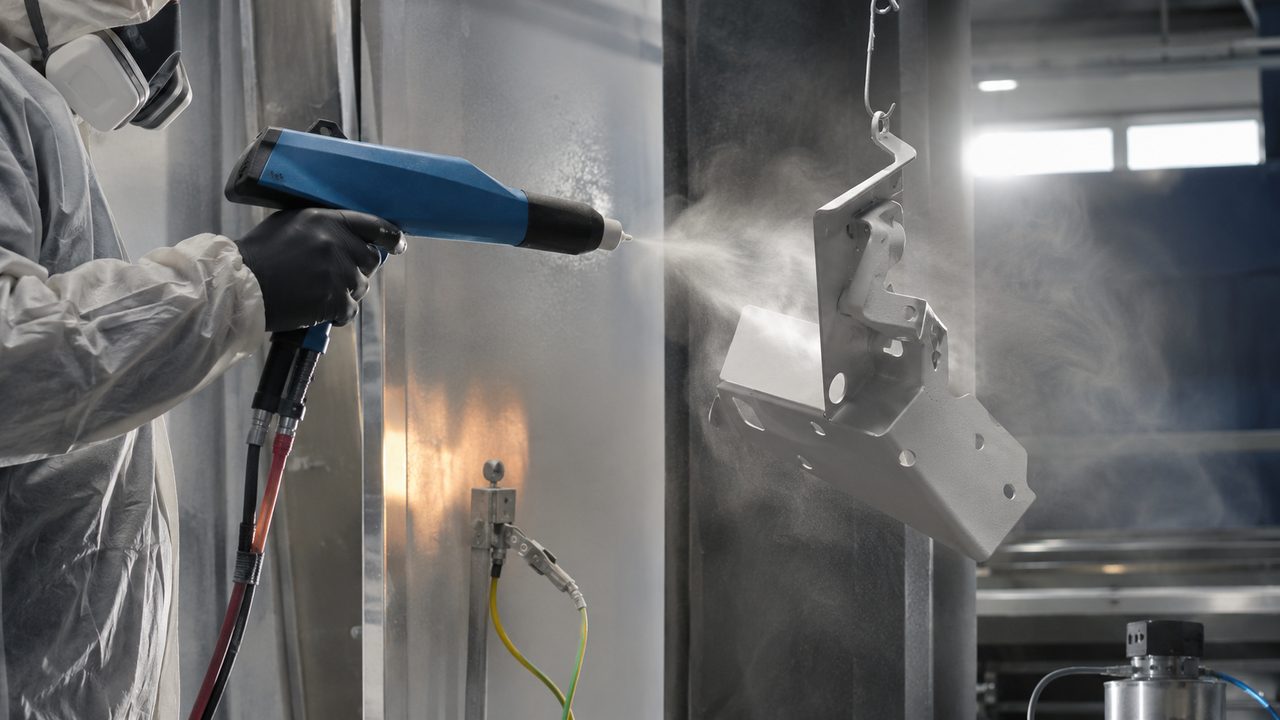

Практическая засада на напылении прозрачного: под ним уже лежит полимерное покрытие, а полимер это диэлектрик. Заряд с пистолета копится на поверхности и начинает отталкивать новый порошок, вплоть до обратной ионизации, когда прозрачный ложится крупкой и даёт шагрень. Лечится снижением напряжения: если базу клали на 60–70 кВ, прозрачный кладут на 30–40 кВ, примерно вдвое ниже.
Второй момент это чистота. Между слоями за деталь нельзя браться голыми руками, жир с пальцев даст кратеры под прозрачным, и они особенно видны на просвет. Обдувать сжатым воздухом можно, но воздух наводит статику, которую потом сбрасывают коротким прогревом. Про дефекты, которые лезут именно на верхнем прозрачном слое, есть разбор шагрени, кратеров и короеда.
Прозрачный лёг крупкой, шагрень, что не так?
06 / деньгиДва цикла в камере и их цена
Экономика прозрачного упирается в печь. Деталь заходит на нагрев дважды: недожиг базы плюс полный обжиг прозрачного. Это удвоенное время занятости камеры и почти удвоенный расход электричества на деталь, потому что каждый цикл это отдельный вывод камеры на температуру и выдержка. Плюс второй расход порошка и вторая напыляемая операция.
По итогу деталь с прозрачным выходит в 1,7–2 раза дороже однослойной того же размера, и основной вклад тут второй цикл нагрева, а не порошок. Быстрая маленькая камера ближе к 1,7, большая инерционная печь ближе к 2. Закладывать это надо в прайс и в планирование смены. Как урезать нагрев, разбирает как снизить расход электричества.
Можно ли сэкономить и сделать всё за один обжиг?
07 / порядокПоследовательность без ошибок
Собранная в одну цепочку логика такая. Подготовка металла как обычно. Напыление базы. Первый обжиг: цветную базу недожечь на 60 % времени, хром наоборот отвердить полностью с запасом. Охладить настолько, чтобы взять деталь чистыми перчатками. Напыление прозрачного на сниженном напряжении 30–40 кВ, толщина 50–80 мкм. Второй обжиг по режиму прозрачного, 15–20 мин при 180–200 °C по детали, целиться в нижнюю границу.
Две вещи, на которых чаще всего срезаются: допекли базу до конца и потеряли межслойную сшивку, либо передержали прозрачный и получили желтизну. Обе лечатся дисциплиной по времени и пирометром по детали. Прозрачный не терпит режима «примерно», он показывает каждый лишний градус на просвет.
