Порошковая покраска закладных деталей и монтажных элементов

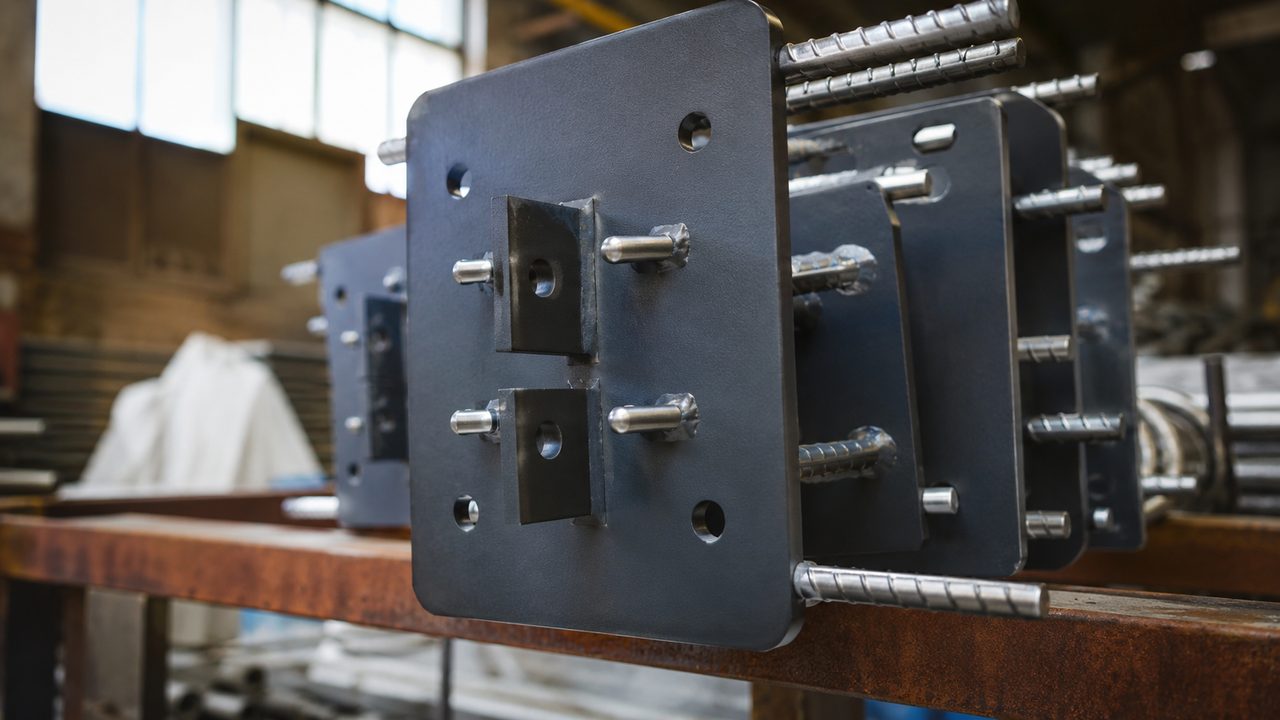

Закладную деталь красят не целиком. Лицевую полку, которая остаётся на виду, красим порошком под коррозию и декор. Анкер и часть, уходящую в бетон, оставляем чистыми: порошок мешает сцеплению с бетоном. Зону под сварку тоже не красим и держим голой на 100–200 мм вокруг шва, иначе краска даст поры и непровар. Перед напылением эти зоны маскируют термостойкими колпачками и лентой.
На покраску приезжает партия закладных: стальная пластина 200×200 мм, из неё торчат три анкерных стержня из арматуры Ø12, приваренных тавром. Заказчик говорит «покрасьте в серый». Если взять и напылить порошком всё подряд, монтажник на объекте матюгнётся: анкер уйдёт в бетон с гладкой плёнкой и потеряет сцепление, а к полке потом нельзя будет приварить кронштейн, потому что шов пойдёт с порами. Закладная это не декоративная железка, у неё есть части, которые красить прямо запрещено. Разберём, где проходит эта граница и как её удержать в цехе.
Что на закладной красим, а что нельзя трогать
Закладная деталь по ГОСТ 10922 это пластина с анкерными стержнями. Пластина остаётся на поверхности бетона, к ней монтажники крепят или приваривают следующие элементы. Анкеры уходят в тело конструкции и держат деталь за счёт сцепления с бетоном. Отсюда и вся логика: у детали разные части работают по-разному, поэтому и отделка у них разная.
| Часть детали | Что делаем | Почему |
|---|---|---|
| Лицевая полка на виду, открытые рёбра, декор | красим порошком | коррозия, вид |
| Зона под сварку на полке | оставляем чистой, ≥100 мм | шов и поры |
| Анкерные стержни, тыл в бетон | не красим | сцепление с бетоном |
| Выпуски арматуры под стык | не красим | будущая сварка |
Простое правило: красим то, что видно и что стоит в атмосфере, не трогаем то, что бетонируется или пойдёт под сварку. Ошибка новичка это принять всю деталь за одну поверхность и напылить ровным слоем. После такого либо анкер плохо держится в бетоне, либо к полке не приварить, либо и то и другое. Похожая развилка «где красим, где чистим» разобрана в материале про покраску сварных конструкций.
Почему порошок мешает сцеплению с бетоном
Анкер держится в бетоне за счёт механического сцепления: периодический профиль арматуры цепляется за затвердевший цемент, плюс работает адгезия шероховатой стали. Порошковое покрытие даёт гладкую, инертную, скользкую плёнку. По ней бетон скользит, зацепа нет, расчётная несущая способность анкеровки падает. На декоративной детали это неважно, а на закладной, которая держит балкон или навес, это уже про безопасность.
Добавьте сюда щёлочь бетона. В свежем и зрелом бетоне pH около 12–13, сталь в такой среде пассивируется и под защитным слоем 20–30 мм сама не ржавеет десятилетиями. То есть забетонированная часть в антикоррозионной покраске не нуждается вообще. Красить её незачем, а с точки зрения сцепления ещё и вредно. Вывод один: анкер и тыл пластины держим голой сталью.
Зона сварки: монтажник требует чистый металл, и он прав
Вторая запретная зона это будущий сварной шов. К лицевой полке на объекте часто приваривают кронштейн, столик, следующий элемент каркаса. Сварка идёт по чистому металлу, и вот почему краску в этой зоне терпеть нельзя.
- органика и цинк в зоне дуги газят и вскипают, шов набирает поры, свищи и шлаковые включения;
- непровар из-за газовой прослойки роняет прочность соединения, а для несущей закладной это критично;
- дым от сгорающего эпоксида и цинка токсичен, сварщик его вдыхает;
- по ГОСТ 10922 венчик наплавки на анкере должен идти сплошным, без разрывов, на краске ровного венчика не сделать.
Есть ещё физика тепла. Дуга греет металл далеко за пределами самого шва, и краска вспучивается на 100–200 мм от места сварки. Даже если напылить полку целиком и «оставить сварщику разобраться», после прихватки по краям пойдут вздутия и облезание. Поэтому зону под шов оставляют чистой сразу, минимум 100 мм вокруг. Тот же принцип, что при подготовке сварных швов: сначала варим по чистому, красим потом.
Покрасить закладную «под ключ» с анкером и зоной сварки это медвежья услуга. Монтажник всё равно счистит краску болгаркой перед сваркой, только теперь ещё с пылью и матом. Чистый металл под шов дешевле оставить, чем потом сдирать.
практика монтажа сборного железобетона

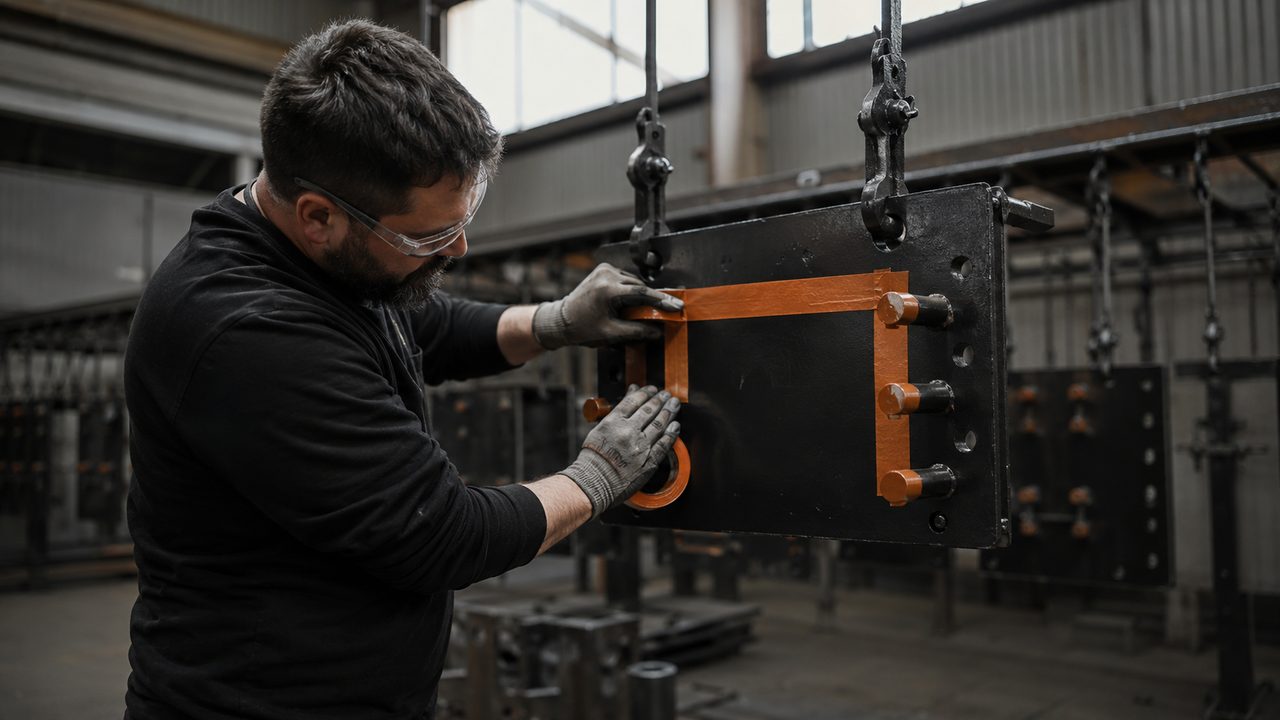

Чеклист маскирования перед напылением
Раз часть детали красить нельзя, эти зоны закрывают до захода в камеру. Маскировка должна выдержать 180–200 °C полимеризации, обычный малярный скотч в печи сгорит и оставит липкий след. Работают термостойкие силиконовые колпачки, высокотемпературная лента и заглушки.
- анкерные стержни закрыть силиконовыми колпачками полностью, до самой пластины;
- тыльную сторону полки, уходящую в бетон, не грунтовать и не красить, замаскировать или подвесить лицом наружу;
- зону под сварку на лицевой полке заклеить термолентой с запасом 100 мм вокруг будущего шва;
- резьбовые отверстия и посадочные плоскости заглушить пробками, чтобы порошок не забил резьбу;
- точки заземления оснастки оставить голыми, иначе деталь не наберёт заряд при напылении.
Что красим без оглядки: лицевую полку вне зоны сварки, открытые рёбра, декоративные накладки, видимые кронштейны. Перед напылением эти поверхности готовят как обычно, дробеструй до Sa 2.5 и грунт, детали разбора в статье про дробеструйную обработку. Режим отверждения считают по массе пластины и анкеров, тонкая полка и толстый узел греются по-разному, поэтому меряют по металлу, а не по воздуху камеры, как в разборе про контроль температуры детали.
Коррозия открытой полки на улице: тут порошок к месту
Лицевая часть закладной на фасаде, балконе или на открытой площадке живёт в атмосфере: осадки, конденсат, перепады. Бетон её не защищает, она на виду, значит нужна коррозионная защита, и вот здесь порошок именно к месту. Под открытое небо кладут эпоксидный грунт плюс полиэфировый верх, 80–120 мкм, или дуплекс с горячим цинком. Полиэфир держит ультрафиолет, эпоксидный грунт даёт барьер и адгезию.
Слабое место открытой полки это кромки и углы. На них плёнка ложится тоньше, и первый скол на кромке становится точкой старта ржавчины. Кромки прокрашивают отдельно и потом проверяют толщиномером по разным зонам. Для самых нагруженных уличных закладных берут дуплекс: горячий цинк 70+ мкм плюс полиэфир сверху, связка держит до 40–50 лет против 15–20 лет у одного порошка по стали. Когда что выбрать, разобрано в сравнении горячий цинк или порошок и в материале про дуплекс цинк плюс порошок. По той же логике красят и монтажные элементы вроде фланцев и кронштейнов, про них есть разбор запорной арматуры и фланцев.
