Главная / Применение и защита
Порошковая покраска теплиц и каркасов парников
Внутри теплицы влажность держится выше 70% полсезона, а по утрам весь каркас мокрый от конденсата. Это худшая среда для стали: голый или крашеный кистью профиль гниёт по сварке за 1–2 сезона. Порошок по подготовленной оцинковке даёт сплошной замкнутый барьер и закрывает срезы, сверления и швы, где цинка нет. Две сложности: тонкую стенку 0,8–1 мм легко пережечь, поэтому режим ведут по металлу, и дуги 4–6 м не влезают в обычную камеру, их красят по секциям или в удлинённой печи.
Каркас теплицы из оцинкованной трубы привозят на покраску нечасто, и зря. Люди считают, что раз оцинковка, то и без краски простоит. А потом через два сезона первым сдаётся сварной шов дуги с растяжкой: по нему рыжие потёки, металл рыхлый на ощупь, цинк там выгорел при сварке ещё на заводе. Причина простая. Теплица это замкнутый влажный ящик, где вода не уходит: полил грядки, солнце нагрело, влага испарилась и к ночи осела обратно на металл. Каркас круглый сезон стоит в конденсате. Разберём, где именно он гниёт первым и как порошок это лечит, не забыв про две неприятные особенности такого каркаса: тонкую стенку и длину дуг.
Конденсат круглый год: почему сварка сдаёт первой
Снаружи металл сохнет на ветру, внутри теплицы нет. Утром на трубах роса, днём брызги от полива, а вентиляции ночью почти нет. Влажность выше 70% держится большую часть сезона, и коррозия внутри теплицы идёт быстрее, чем на открытой улице. Голая сталь в таких условиях начинает ржаветь уже через 1–2 сезона.
Оцинковка спасает не везде. Цинк наносят на трубном заводе до гибки, поэтому целая стенка защищена и снаружи, и внутри. Но как только трубу режут в размер, сверлят под саморез или варят узел, в этом месте цинка не остаётся. Срез, отверстие и особенно сварной шов это голая сталь. А шов ещё и держит микрощель, куда затекает конденсат и стоит там сутками. Кистевая эмаль по такой сырости в зазор не лезет и отслаивается, под ней сталь гниёт насквозь. Отсюда и картина: труба целая, а по швам рыжо.
Оцинкованная теплица без покраски это защищённые стенки труб и незащищённые срезы со швами. Гниёт она ровно там, где цинка нет, а не по всей длине.
наблюдение по разобранным каркасам после 2–3 сезонов
Порошок работает иначе, чем кисть. Расплавленная плёнка растекается и затягивает кромки и переходы сплошным слоем, замыкая барьер там, где цинк прервался. Про механику того, почему сплошная плёнка держит влагу, а прерывистая нет, есть отдельный разбор про отслаивание краски.
Узел каркаса → риск → решение
Каркас не однороден. Одни узлы гниют, другие ведёт, третьи держат нагрузку. Красить их одинаково нельзя, у каждого своя болячка. Собрал в таблицу то, что реально всплывает на тепличных каркасах.
| Узел каркаса | Что с ним не так | Что делать |
|---|---|---|
| Сварной шов дуги и растяжки | цинка нет, конденсат в микрощели, гниёт первым | зачистить окалину, обезжирить, грунт, сплошная плёнка |
| Срез и торец трубы | голая сталь, ржавеет с торца внутрь профиля | заглушить или прокрасить торец, дать плёнке затянуть кромку |
| Отверстия под саморезы | сверлом снесён цинк, точечная коррозия | красить после сверловки, не сверлить по краске |
| Тонкая стенка 0,8–1 мм | быстро греется и остывает, легко пережечь | режим по металлу, равномерный нагрев камеры |
| Закрытая полость профтрубы | внутри копится конденсат, ржавеет изнутри | оставить дренаж или заглушить герметично |

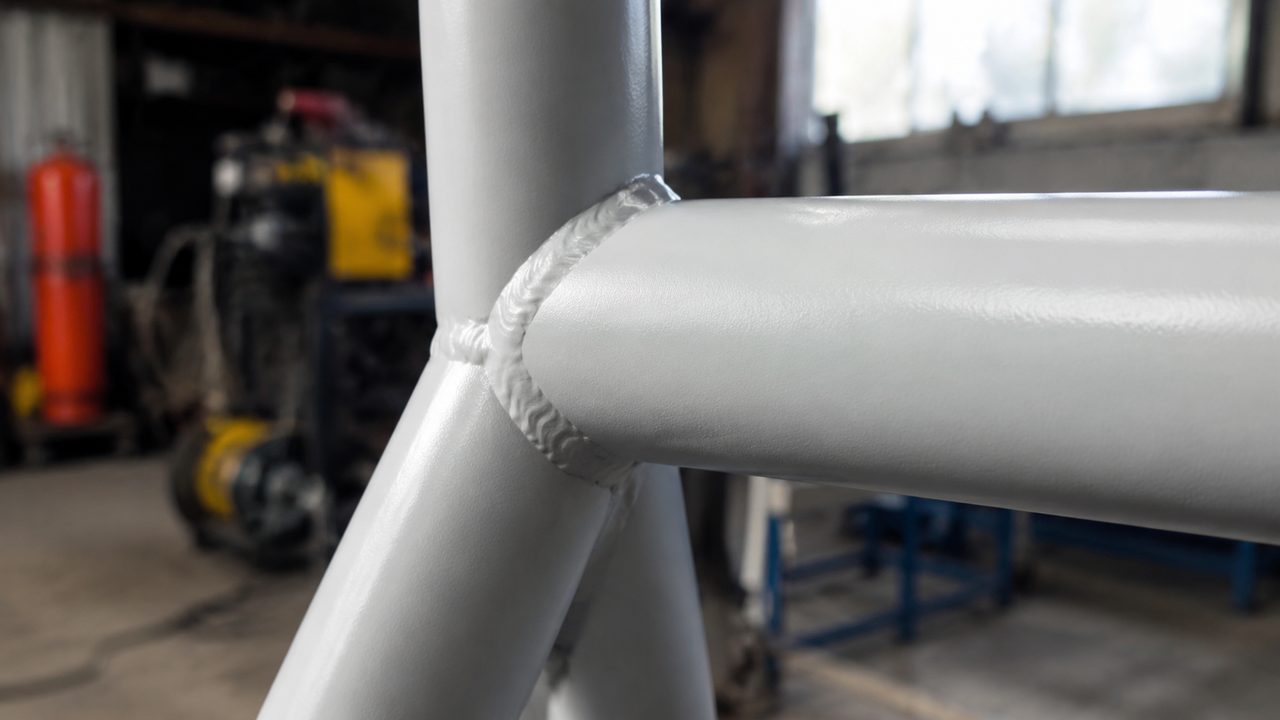

Логика по швам простая: там сходятся и коррозия, и напряжение от снеговой нагрузки, поэтому шов готовят тщательнее остального. Окалину сбить, брызги убрать, острую кромку скруглить, иначе плёнка на ней тонкая и рвётся. Это вынесено в отдельный материал про подготовку сварных швов. По закрытым полостям решают на месте: либо честный дренаж снизу, чтобы вода уходила, либо глухая заглушка, чтобы вода не заходила. Худший вариант это полузакрытая труба, которая набирает воду и не отдаёт.
Тонкая оцинкованная стенка: газит и легко горит
Стенка тепличной трубы тонкая, обычно 0,8–1,2 мм. Это даёт две проблемы разом. Первая это газовыделение. Цинковый слой и остатки прокатного масла при нагреве до 160–200 °C превращаются в газ, который лезет наружу через плавящийся порошок. Если плёнка уже схватилась, газ рвёт её пузырями и точечными проколами, и покрытие в брак. Это та же беда, что на любой оцинковке, подробно в разборе про дегазацию оцинковки.
Вторая проблема это сама тонкость. Стенка 0,8 мм выходит на режим за пару минут и так же мгновенно остывает. Массивную деталь по таймеру камеры вести можно, тонкую трубу нельзя: её легко передержать, и полиэфир начнёт желтеть и терять глянец. Режим ведут по температуре металла, а не воздуха, разница между ними доходит до 10–30 °C. Мерят пирометром или термопарой по трубе, как в материале про контроль температуры детали. Для полиэфира по оцинковке держат 180–200 °C и выдержку 10–20 минут, не гоняя лишнего.
- свипинг мягким абразивом P180–P240, чтобы снять белую ржавчину и дать профиль, не пробив тонкий цинк;
- обезжиривание щёлочью 50–70 °C, иначе прокатное масло даст отслоение;
- цинк-фосфатирование или нанокерамика как химический замок плёнки к цинку;
- дегазация до покраски, если труба горячеоцинкованная или промасленная;
- режим по пирометру, полиэфир 180–200 °C, без передержки.
Длина дуг: почему каркас не влезает в камеру

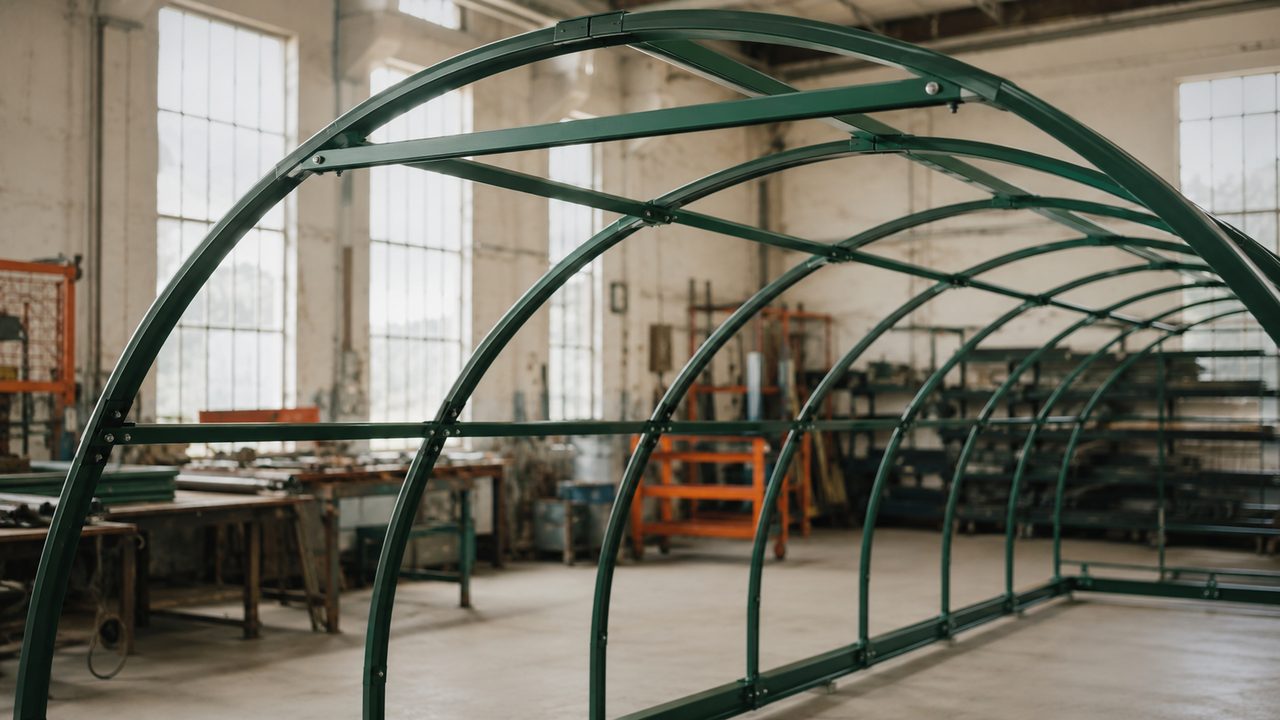

Тут упираешься в геометрию. Дуга теплицы в размах это 4–6 м, а стандартная камера полимеризации редко длиннее 3 м. Целиком такую дугу не покрасить, и вариантов ровно три.
- Разборный каркас красят посекционно: каждый прямой сегмент или полудугу отдельно, сборка на болтах уже после покраски. Стыки не варят, поэтому плёнка нигде не горит.
- Цельную длинную дугу ведут в проходную или удлинённую камеру под длинномер. Это уже не гаражный формат, а печь, спроектированная под габарит.
- Дугу режут, красят частями и сваривают обратно. Дёшево по камере, но каждый новый шов это голый металл, который придётся подкрашивать, а это слабое место в тепличной сырости.
Практический вывод: габарит камеры считают под самую длинную деталь, а не наоборот. Если под теплицы красят регулярно, короткая камера постоянно заставляет кроить каркас по секциям и множить швы. Как считать длину и посадочный размер печи под длинномер, разобрано в статьях про длинные и негабаритные детали и размеры камеры. Если делаешь камеру под себя и заранее знаешь, что будешь красить дуги, проходную схему закладывают на этапе сборки камеры, а не переделывают потом.
