Порошковая покраска серверных шкафов и корпусов
Серверный шкаф это тонкий лист 0,8–1,5 мм плюс требование заземления. Две головные боли: металл ведёт при неравномерном нагреве, а краска-диэлектрик рвёт электрический контакт двери с рамой и PE-шиной. Первое лечат плавным подъёмом температуры и симметричной подвеской, второе маскированием контактных площадок и зубчатыми шайбами. Стандартный цвет RAL 7035 или чёрный муар: фактура прячет мелкую волну тонкого листа.
Перфорированная дверь серверного шкафа 42U это лист 1 мм, из которого выбито до 80 % площади под вентиляцию. Вешаешь такую в печь неровно, гонишь нагрев рывком и получаешь на выходе пропеллер: дверь не закрывается заподлицо, замок не попадает в ответную часть. А рядом вторая беда, которую замечают только при вводе в эксплуатацию: шкаф покрашен красиво, но не звонится на землю, потому что вся снаружи и внутри в диэлектрике. Разберём оба узла и таблицу, что на шкафу маскировать, а что красить.
Тонкий лист ведёт: расширение обгоняет само себя
Коробление тонкого металла это не дефект краски, это физика нагрева. Лист 1 мм при нагреве до 180 °C расширяется, и если он прогревается равномерно, расширяется целиком и спокойно. Но в реальной камере всегда есть зоны погорячее и похолоднее. Одна половина двери вышла на режим, расширилась, а вторая ещё догоняет. Между ними копится напряжение, металл ищет, куда деться, и выгибается волной или винтом. На раме из профиля 1,5–2 мм этого почти не видно: она жёстче и массивнее. А тонкая перфодверь, у которой перфорация съела жёсткость, ведёт первой.
Отсюда три рычага против коробления, и все они про нагрев, а не про порошок.
- плавный подъём температуры: не совать холодный лист в раскалённую печь, дать лоту разогреться вместе с камерой;
- равномерность по объёму: разброс держать в ±2 °C, брак по короблению идёт при ±5 °C и выше;
- симметричная подвеска: дверь вертикально, за две точки, без перекоса, чтобы нагрев и провис шли одинаково с двух сторон.
Заземление под краской: диэлектрик рвёт цепь
Вот узел, который на декоративных деталях не встречается, а на серверном шкафу становится проблемой. Порошковая плёнка это диэлектрик. Пробивное напряжение у неё десятки киловольт, поверхностное сопротивление огромное. Проще говоря, покрашенная сталь ток не проводит вообще. А по нормам все металлические части шкафа, дверь, боковины, крыша, монтажная рама, должны быть под потенциалом защитного проводника PE и электрически связаны между собой. Покрасил всё целиком и аккуратно, а цепь заземления разорвал в каждом стыке.
Контакт восстанавливают тремя способами, и обычно комбинируют их.

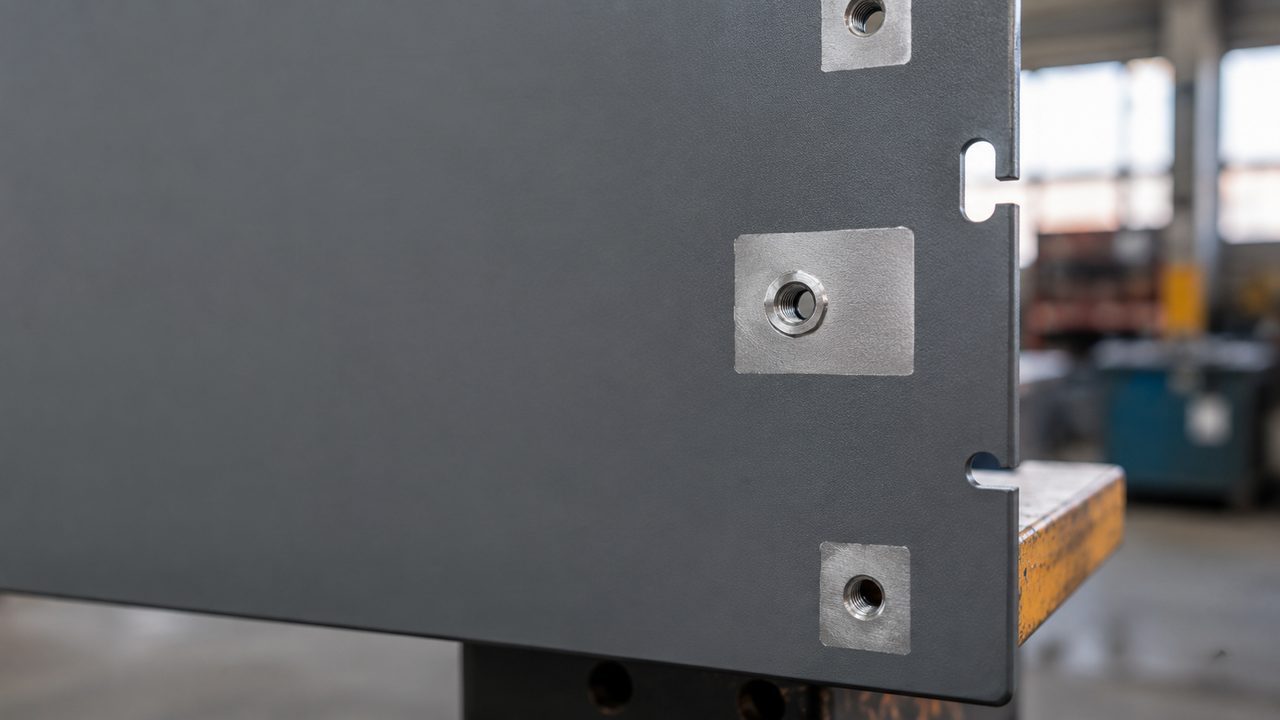

- оставляют контактные площадки неокрашенными, маскируя их при покраске: пятачок под болт заземления, под шарнир двери, под точки крепления PE-шины;
- ставят зубчатые (веерные) шайбы с насечкой: зубцы при затяжке прорезают краску и оксид до чистого металла и дают контакт металл-металл;
- вешают гибкие медные перемычки заземления между дверью и рамой сечением от 4 мм² там, где шарнир контакт не гарантирует.
Гровер держит гайку, но не заземление. Электрический контакт по краске даёт только шайба с насечкой или зачищенная площадка. Проверять надо не момент затяжки, а сопротивление между дверью и PE-шиной.
практика сборки телеком-шкафов
Оснастка и точки заземления при самой покраске это отдельная тема: деталь на подвесе тоже должна быть заземлена, иначе порошок не сядет ровно. Про это в разборе про оснастку, подвесы и заземление.
Что маскировать, а что красить
Маскирование на шкафу это не про эстетику, это про две вещи сразу: сохранить заземление и не убить точность монтажа. Плёнка 60–80 мкм забивает резьбу и сажает посадку отверстий стандарта 19 дюймов, а на контактах глушит землю. Собрал таблицу по элементам.
| Элемент шкафа | Маскировать / красить | Почему |
|---|---|---|
| Наружные панели, двери, крыша, боковины | красить | декор и антикор, тонкий лист под муар |
| Площадка под болт заземления | маскировать | краска диэлектрик, разрывает PE |
| Резьбовые отверстия под стойки 19" | маскировать | плёнка забьёт резьбу, собьёт посадку |
| Шарниры и петли двери | маскировать зону контакта | через петлю идёт цепь на дверь |
| Посадочные места замков | маскировать | точность механики, замок не встанет |
| Точки крепления PE-шины и DIN-реек | маскировать пятачки | контакт шины и реек с корпусом |
| Внутренние перфопанели вентиляции | красить | не контактные, чистый декор |
Технически маскируют силиконовыми термостойкими заглушками и колпачками (выдерживают 200 °C и выше) плюс высокотемпературной лентой. Резьбу закрывают заглушками именно затем, чтобы после покраски не гонять каждое отверстие метчиком заново. Про то, как плёнка съедает посадку по толщине, есть разбор толщины и слоёв.
Цвет: почему RAL 7035 и чёрный муар

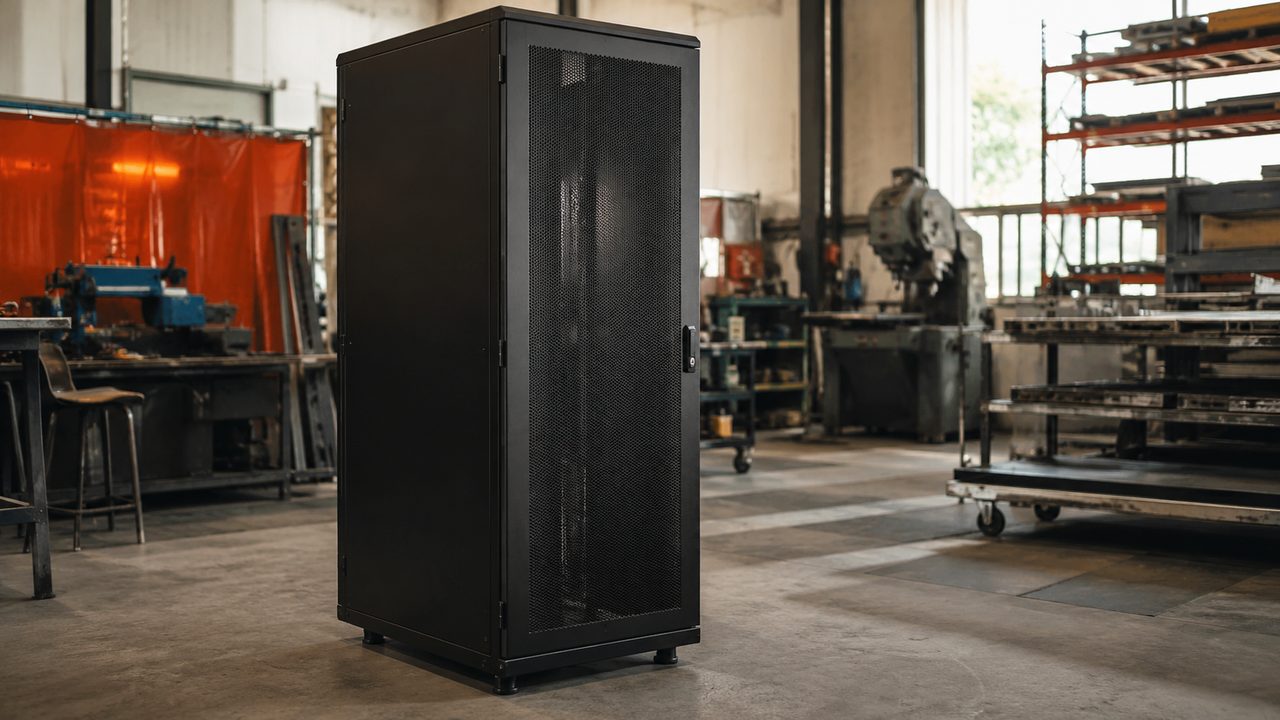

У серверных шкафов два заводских цвета по умолчанию. Первый это светло-серый RAL 7035: стандарт большинства производителей телеком-шкафов при подготовке с фосфатированием. Второй это чёрный муар. И выбор тут не вкусовой, а технический.
Тонкий лист даже при аккуратном нагреве почти всегда идёт лёгкой волной, которую глазом на просвет видно. Гладкий глянец эту волну подчёркивает бликом, каждая неровность ловит свет. Фактурное покрытие, муар или шагрень, рассеивает свет по своей структуре и мелкую геометрию листа прячет. Плюс на матовой фактуре не так заметны пыль, отпечатки пальцев и мелкие касания при монтаже стоек. Поэтому чёрный муар на серверном шкафу это не про красоту, а про то, чтобы тонкий металл выглядел ровным.
Порядок работ по шкафу
Собираю всё в последовательность, по которой шкаф реально проходит через цех, без пропусков на контакте и короблении.
- разобрать: снять замки, петли, PDU, DIN-рейки, органайзеры, вентиляторы, всё, что не переживёт 180 °C;
- подготовка стали: обезжиривание и фосфатирование (или нанокерамика) под адгезию;
- маскировать резьбу, контактные площадки заземления, шарниры, замки, точки PE-шины;
- напыление: двери, перфопанели и корпус по отдельности, деталь на подвесе заземлена;
- полимеризация: плавный подъём, режим по металлу 180–200 °C, выдержка 10–15 мин, для фактуры не проскочить окно текстуры;
- снять маски, собрать шкаф, поставить зубчатые шайбы и медные перемычки на землю;
- приёмка: замерить сопротивление дверь–рама–PE, проверить посадку стоек 19".
Если под шкафом смешанная загрузка из разных металлов, оцинковки или алюминия, режим и подготовка меняются, про это в разборе про алюминий, оцинковку и литьё. А типовые дефекты плёнки, которые ловят на приёмке, собраны в статье про дефекты поверхности.
