Порошковая покраска акустических экранов и шумозащиты

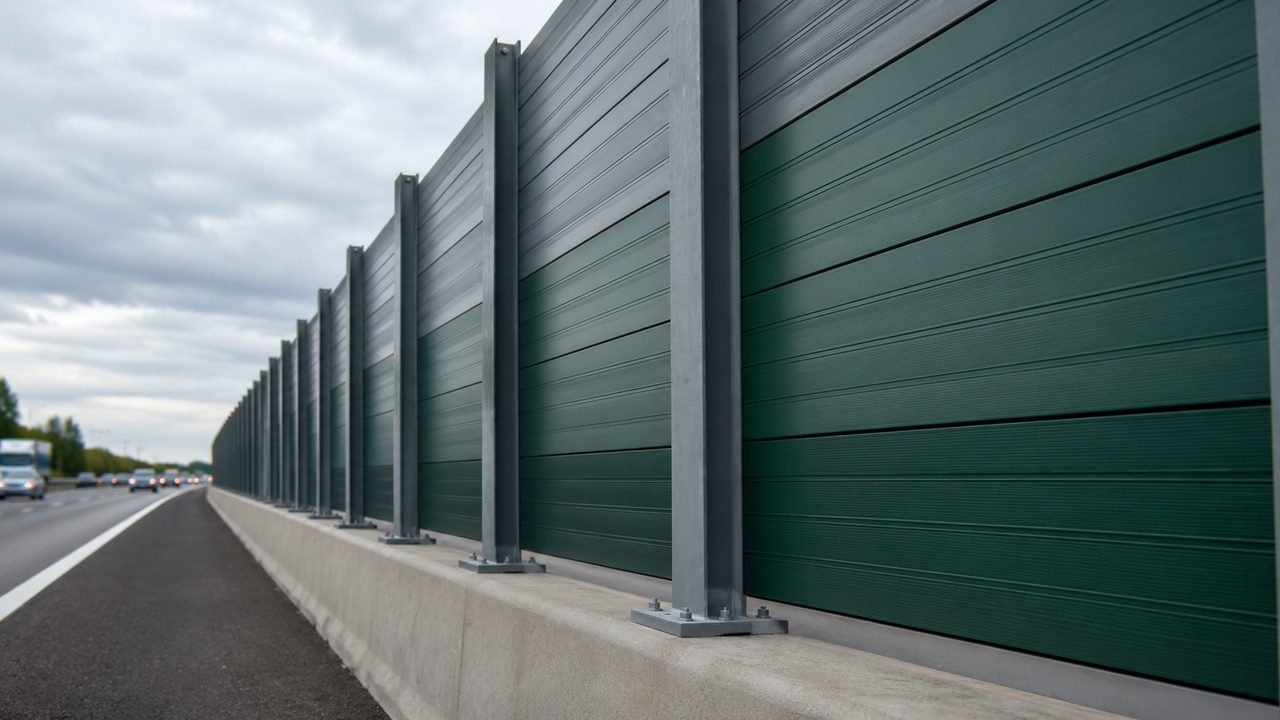

Экран вдоль трассы стоит 20+ лет под солнцем, дорожной солью и выхлопом, и красят его не ради цвета, а под эту среду. Решает дуплекс: оцинковка плюс полиэфир 60–80 мкм, ресурс до 30–50 лет. Два узких места: цвет должен держать УФ, иначе на километрах экрана выгорание видно полосами, и кромка перфорированной кассеты должна быть прокрыта, иначе ржа пойдёт с каждой дырки.
На перфорированной кассете шумозащитного экрана площадью 1 м² сидит несколько сотен отверстий. Если сложить длину всех срезов, получится десятки метров острой кромки, с которой при оплавлении порошок стягивается сам собой. Именно оттуда, а не с плоскости, через два-три сезона у трассы и течёт первая ржавчина. Плюс сверху бьёт солнце: секция на юг выгорает быстрее секции в тени, и на длинном экране это читается разнотоном сразу. Порошковая покраска экрана это не про глянец, а про то, чтобы металл прожил свои 20–30 лет под самой злой уличной средой.
Среда у трассы жёстче, чем кажется
Экран не стоит в чистом поле. По нему круглый год работают три фактора сразу. Дорожная соль и реагенты зимой это хлориды, они разъедают цинк в разы быстрее обычной атмосферы и лезут в любой скол. Выхлоп это сажа плюс кислый налёт от оксидов серы и азота, он держит поверхность в слабокислой среде. И солнце: у экрана нет тени, УФ бьёт по цвету весь световой день. Обычная эмаль в таком наборе сходит за 3–5 лет, поэтому экран собирают из оцинкованной стали и красят порошком поверх цинка.
Полиэфирный порошок тут выигрывает у эпоксида по одной причине: он держит УФ. Эпоксид плотнее и стойче к химии, но на солнце мелит, желтеет и теряет цвет, поэтому верхним слоем на улицу его не ставят. Разница смол разобрана в материале про эпоксидную и полиэфирную краску. На экран идёт полиэфир, а стойкость к соли и влаге добирают не краской, а цинком под ней.
Дуплекс: почему оцинковка плюс полиэфир, а не что-то одно
Одна оцинковка в городе живёт 15–20 лет, но у трассы хлориды режут этот срок, а на срезах перфорации цинка почти нет. Один полиэфир по чёрной стали красив, но на первом же сколе от гравия под плёнку заходит влага, и коррозия ползёт лепестками из-под краски. Связка снимает обе слабости. Цинк защищает сталь электрохимически: даже когда плёнку пробьёт камнем, оголённая сталь на сколе не ржавеет, пока рядом есть цинк. А полиэфир закрывает сам цинк от влаги, соли и УФ, замедляя его расход в разы.
Дуплекс это не сложение сроков, а умножение. Цинк, спрятанный под порошком, тратится в разы медленнее голого, поэтому связка даёт не 20 плюс 10, а до 30–50 лет против 15 у любого покрытия поодиночке.
практика антикоррозионной защиты уличных конструкций
Как работает послойная защита и почему цинк под краской живёт дольше, подробно в разборах про дуплекс цинк плюс порошок и цинкнаполненный грунт. Для экрана дуплекс это база, а не опция.
Таблица: элемент экрана, среда, покрытие
Экран не однороден. Лицевая перфорированная кассета, тыльный сплошной лист, стойки и крепёж стоят в разных условиях, и покрытие у них разное.
| Элемент | Среда и нагрузка | Покрытие и толщина |
|---|---|---|
| Перфорированная кассета (лицо к дороге) | прямой выхлоп, соль, брызги, огромная кромка среза | оцинковка Z275 + цинк-грунт по кромке + полиэфир 70–80 мкм |
| Сплошной тыльный лист | атмосфера, УФ с обратной стороны, конденсат внутри | оцинковка + полиэфир 60–70 мкм |
| Стойки H-профиль, силовой каркас | удары гравия, отбойник, снеговая нагрузка | горячий цинк + полиэфир 80 мкм, эластичная схема |
| Солнечная сторона (юг, запад) | максимум УФ, риск выгорания и разнотона | полиэфир super durable, стойкий к УФ |
| Крепёж, кляммеры, мелочь | щели, застой влаги, гальванопара | оцинковка или нержавейка, не красить в цвет ради экономии |
Кромка перфолиста: где стартует коррозия

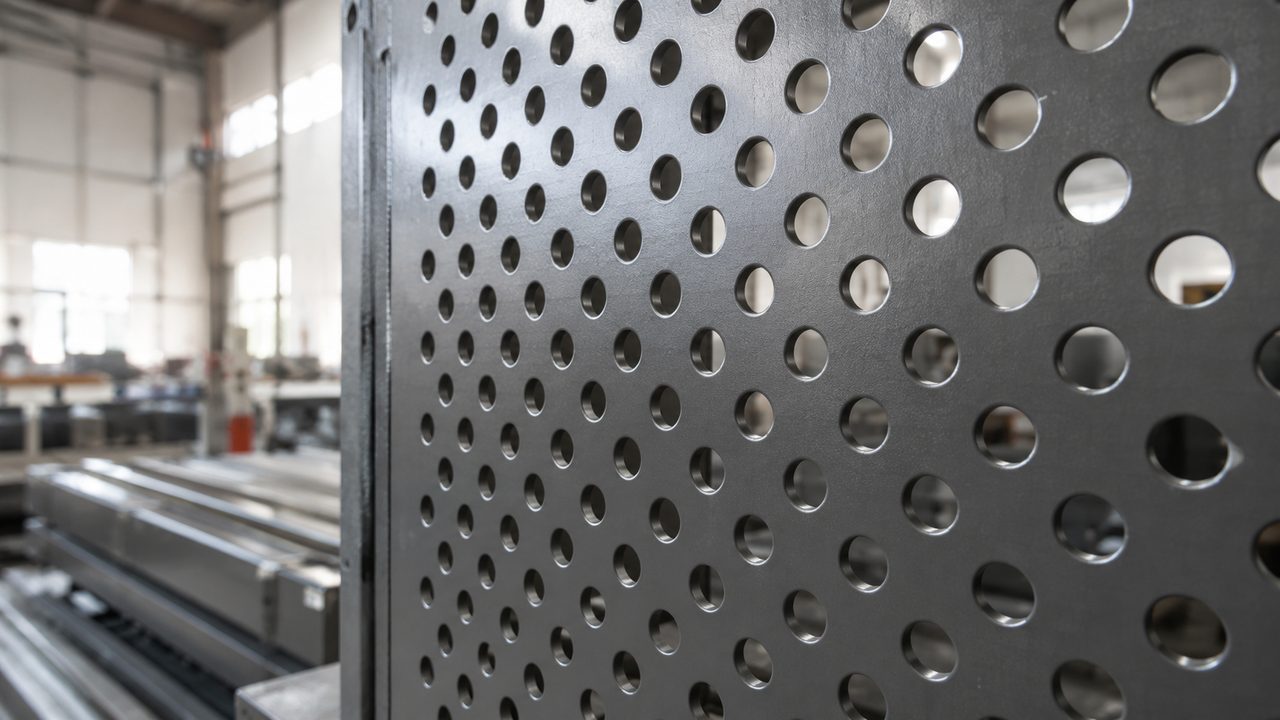

Перфорация нужна, чтобы звук заходил в панель и гас в минеральной вате внутри. Но каждое отверстие это две проблемы для покрытия. Первая: штамп режет металл, и на срезе оцинковка либо повреждена, либо её нет вовсе, голая сталь смотрит наружу. Вторая: острая кромка отверстия при полимеризации отталкивает расплавленный порошок, плёнка на ней получается тоньше плоскости на 30–50 %. Сложите это с сотнями дырок на метре, и понятно, почему ржа идёт не с середины листа, а из отверстий.
- снять заусенец и скруглить острые кромки отверстий после штамповки, иначе плёнке не за что держаться;
- цинкнаполненный грунт по кассете, он даёт электрохимическую защиту на оголённом срезе;
- контроль толщины именно по кромке и внутри отверстий, а не только по плоскости;
- при жёстких требованиях схема грунт плюс верх, чтобы добрать толщину там, где краевой эффект её съедает.
Тонкости покраски листа с отверстиями и как бороться с краевым эффектом на кромках есть в разборе про покраску оцинкованного листа, а логика двух слоёв в статье про двухслойное покрытие грунт плюс верх.
Оцинковку нельзя красить как чёрную сталь
Панель экрана это оцинкованная сталь, а цинк ведёт себя под нагревом иначе. При выходе на 180–200 °C цинк и остатки пассивации выделяют газ, он идёт через плавящуюся плёнку и лопается порами, наколами и кратерами. Если красить оцинковку как обычный лист, поверхность выйдет рябой. Лечится дегазацией: прогрев панели без порошка при 200–230 °C, газ выходит заранее, потом штатная покраска. Механизм и режимы в отдельном разборе про покраску оцинковки с дегазацией.
Подготовка тоже другая. Грубый дробеструй сдирает тот самый цинк, ради которого всё затевалось. Оцинковку готовят мягким абразивом (свипинг), обезжириванием и адгезионным грунтом, создавая профиль под сцепление, но не снимая покрытие. Про режим отверждения по массе полотна есть разбор температуры и времени.
Цвет должен держать УФ, иначе разнотон
На километрах экрана выгорание видно сразу. Секции на юг и запад ловят максимум УФ, секции в тени домов и деревьев остаются в исходном тоне, и через 5–7 лет обычного полиэфира экран идёт полосами. Тёмные и насыщенные цвета выцветают заметнее светлых. Для трасс поэтому берут полиэфир повышенной атмосферостойкости (super durable): он держит цвет 10–15 лет без явного разнотона. Как измеряют стойкость цвета и почему одни RAL живут дольше других, разобрано в материале про УФ-стойкость покрытия.
Отдельная деталь про геометрию. Полотно экрана длинное, 4–6 м, а лист тонкий, 0,7–0,8 мм. Тонкий длинный лист при нагреве ведёт и провисает, поэтому его вешают на жёсткую оснастку с равномерными точками подвеса, а режим считают так, чтобы плёнка отвердела, а панель не повело. Как красят габарит, что не влезает в камеру целиком, есть в разборе про длинные и негабаритные детали.
