Можно ли переделать старый сушильный шкаф под порошковую покраску?

Да, если корпус цел, а утеплитель держит 200 °C. Сушилки часто рассчитаны на 60–120 °C с тонким утеплением 30–50 мм и слабыми ТЭНами. Под полимеризацию доводят утеплитель до 80–100 мм, добавляют мощность до 2,5–3 кВт/м³ и ставят ПИД с термопарой.

Хватит ли мощности старой печи на 200 градусов?

Считайте по объёму: нужно 2,5–3 кВт на кубометр. Печь на 1 м³ должна иметь 2,5–3 кВт. Если стоят ТЭНы на 1,5 кВт, до 200 °C она либо не выйдет, либо будет греться час вместо 30–40 минут.

Что проверить в старой печи перед переделкой?

Состояние утеплителя (не осел ли, держит ли 200 °C), целостность корпуса и двери, сопротивление и изоляцию ТЭНов, состояние проводки под возросшую нагрузку. И обязательно отмыть внутренности от масла и жира, иначе будет дым и дефекты покрытия.

Какая погрешность у старого термостата и почему её мало?

Биметаллический или капиллярный термостат старой печи гуляет на ±15–25 °C. Для полимеризации это перепёк или недопёк. Меняют на ПИД-регулятор с термопарой ХА(K), он держит уставку в пределах ±2–3 °C.

Нужен ли вентилятор, если печь уже грела равномерно?

Сушильные шкафы часто грели без обдува, и для сушки этого хватало. При 180–200 °C разница верх–низ доходит до 30–50 °C, детали пропекутся неровно. Ставят термостойкую крыльчатку рециркуляции, двигатель выносят за стенку.

Когда переделка выгоднее новой камеры?

Когда достался целый корпус с рабочим утеплением на 300+ °C и запасом мощности: термичка, муфельная печь, промышленная сушилка. Тогда тратишь только на ПИД, вентилятор и проводку, это 15–40 тыс. руб. вместо 80–150 тыс. за новую камеру.

Можно ли переделать бытовую духовку или хлебопекарную печь?

Маленькую духовку до 200 °C гоняют, но объём мал и утепление тонкое. Хлебопекарные печи рассчитаны на 200–250 °C и подходят лучше, но требуют отмывки от жира и часто замены управления. Проверяют мощность и герметичность двери.

Опасно ли масло и жир в старой печи?

Да. При 180–200 °C остатки масла на стенках и ТЭНах дымят, коптят и садятся на свежую краску кратерами и потёками. Перед первым прогоном печь моют обезжиривателем и делают холостой прожиг 30–40 минут при 200 °C с открытой вытяжкой.

Главная / Переделка печи

Переделка старой печи или сушильного шкафа под полимеризацию порошка

Короткий ответ

Старую термичку, сушильный шкаф или промышленную печь переделать под полимеризацию можно, если корпус цел, а утеплитель держит 200 °C. Проверяют утепление, мощность ТЭНов (нужно 2,5–3 кВт/м³), моют печь от масла, меняют старый термостат с погрешностью ±15–25 °C на ПИД с термопарой (±2–3 °C) и добавляют вентилятор рециркуляции. Дальше по пунктам: что и в каком порядке смотреть.

На вторичке за 10–20 тыс. руб. уходят списанные сушильные шкафы, термички и промышленные сушилки, которые изначально сделаны из металла с утеплением. Купить такой короб и довести до полимеризации часто выходит вдвое-втрое дешевле новой камеры. Но не любая печь годится: половина таких «доноров» рассчитана на 80–120 °C, и до рабочих 200 °C они просто не доходят. Разбираемся, что именно смотреть перед покупкой и что придётся переделать.

Порядок оценки простой. Сначала три отсекающих проверки: держит ли утеплитель нужную температуру, хватает ли мощности ТЭНов, цел ли корпус и дверь. Если печь проходит эти три, дальше идут доработки, которые нужны почти всегда: чистка от масла, замена управления, обдув и приведение проводки под новую нагрузку. Ниже каждый пункт с цифрами, по которым решают «брать и дорабатывать» или «искать другой донор».

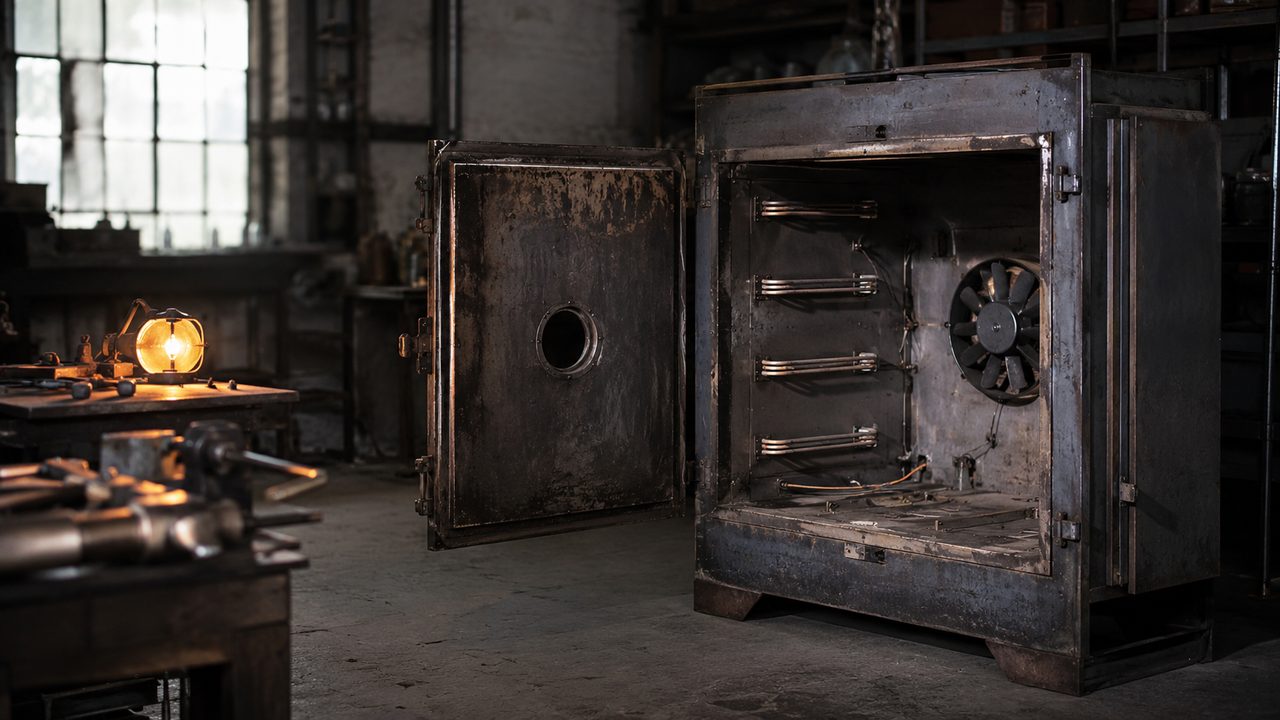

Старый сушильный шкаф перед переделкой под полимеризацию порошковой краски — fig.01 — старый сушильный шкаф-донор: цел корпус, но утепление и автоматика под замену

01 / что берутКакая печь годится в доноры

Годятся печи, изначально сделанные горячими: термичка (закалочные и отпускные печи на 300–600 °C), промышленная сушилка, муфельная печь, списанный сушильный шкаф на 200+ °C, хлебопекарная печь на 200–250 °C. У них уже есть металлический корпус, утеплитель и силовая проводка. Не годятся тонкостенные лабораторные сушилки на 60–120 °C и бытовые расстоечные шкафы: там утепление 20–40 мм и ТЭНы на 1–1,5 кВт, которых не хватит.

Термичка на 500 °C не будет ли перебором?

Наоборот, это лучший донор. Утепление и корпус рассчитаны с большим запасом, при 200 °C они работают в лёгком режиме. Тратишься только на автоматику и обдув.

Подойдёт ли обычная бытовая духовка?

Только для мелочи вроде дисков или кронштейнов. Объём 50–70 л, утепление тонкое, но до 200 °C греет. Для серии не годится, см. мини-печь.

02 / утеплениеДержит ли корпус 200 градусов

Первое, что проверяют, это утеплитель. Сушилки на 80–120 °C часто утеплены минватой бытовой плотности или даже пенопластом. При 180–200 °C такой материал оседает, плавится и даёт запах. Вскрывают одну стенку и смотрят: если внутри базальт 80–100 кг/м³ толщиной 80–100 мм на 400+ °C, оставляют как есть. Если тонко или горючее, вынимают и закладывают базальтовую вату заново. Подробно про материалы в статье чем утеплить камеру.

Признак слабого утепления

Прогрейте печь до 180 °C и подержите час. Наружная стенка должна оставаться тёплой, чтобы её можно было держать рукой. Если жжёт или пахнет плавленым пластиком, утеплитель под замену.

Сколько добавить утеплителя, если было 40 мм?

Доводят до 80–100 мм базальта. Иногда проще нашить дополнительный слой снаружи с новой обшивкой, чем вскрывать заводской пирог.

03 / мощностьХватает ли ТЭНов на выход к 200 °C

Второй порог отсева. Меряют суммарную мощность установленных ТЭНов и делят на объём печи. Норма для полимеризации 2,5–3 кВт на кубометр. Печь 1 м³ должна тянуть 2,5–3 кВт, шкаф 0,5 м³ достаточно 1,5 кВт. Если стоят слабые ТЭНы от сушки, до 200 °C печь будет выходить час и больше или упрётся в 150–160 °C. Тогда меняют или добавляют ТЭНы, метод расчёта в статье расчёт ТЭНов.

Объём печи	Нужная мощность	Пример комплектации
0,3 м³ (шкаф)	0,8–1 кВт	1 ТЭН на 1 кВт
0,5 м³	1,3–1,5 кВт	1–2 ТЭНа
1 м³	2,5–3 кВт	2 ТЭНа по 1,5 кВт
2 м³	5–6 кВт	4 ТЭНа по 1,5 кВт, 2 группы

Печь не добирает до 200, что делать?

Проверьте мощность и утепление. Если ТЭНов мало, добавьте. Разбор частых причин в статье печь не набирает температуру.

Как узнать мощность старых ТЭНов?

По маркировке на фланце или по сопротивлению: P = U²/R. При 220 В и сопротивлении 48 Ом это примерно 1 кВт.

04 / чисткаУбрать масло, жир и старый нагар

Термички и хлебопекарные печи внутри в масле и пригаре. При 180–200 °C эти остатки на стенках и на спиралях ТЭНов начинают дымить и коптить, и вся эта копоть садится на свежую краску кратерами, потёками и точками. Печь моют обезжиривателем, соскабливают нагар, снимают и чистят ТЭНы. Потом делают холостой прожиг 30–40 минут при 200 °C с открытой вытяжкой, чтобы выгнать остатки. Про дефекты от загрязнений подробно в статье дефекты поверхности.

Чистка старой печи от масла и нагара перед переделкой под полимеризацию — fig.02 — до прожига печь отмывают от масла: иначе первая партия уйдёт в брак по кратерам

Можно ли не мыть, а сразу прожечь?

Толстый слой жира прожигом не убрать, он будет коптить несколько прогонов. Сначала механически и обезжиривателем, потом прожиг на 200 °C.

05 / автоматикаЗамена термостата на ПИД с термопарой

Старый капиллярный или биметаллический термостат держит температуру плюс-минус 15–25 °C. Для сушки это норма, для полимеризации нет: перелёт даёт перепёк и потерю блеска, недолёт даёт недопёк и слабую адгезию. Термостат меняют на ПИД-регулятор (ОВЕН ТРМ или аналог) с термопарой ХА(K), он держит уставку в пределах ±2–3 °C. Плюс ставят реле времени на выдержку и отдельный аварийный термостат на перегрев. Подробнее в статье ПИД-регулятор.

Можно ли оставить старый термостат?

Нет. Разброс ±15–25 °C вокруг 190 °C означает пики до 210 °C и провалы до 170 °C в одном цикле. Краска ведёт себя нестабильно от партии к партии.

Куда ставить термопару?

В рабочую зону на уровне детали, не рядом с ТЭНом. Иначе регулятор увидит температуру спирали, а не воздуха, и недогреет объём. См. автоматику камеры.

06 / обдув и проводкаВентилятор и нагрузка на сеть

Сушильные шкафы часто грели без обдува, и для влаги этого хватало. При 200 °C без рециркуляции верх печи на 30–50 °C горячее низа. Ставят термостойкую крыльчатку, двигатель выносят за стенку в прохладную зону. По электрике: если мощность выросла, скажем, с 1,5 до 6 кВт, старый провод и автомат уже не тянут. Считают ток (6 кВт при 220 В это 27 А), ставят кабель по сечению и отдельный автомат. От 7 кВт удобнее уйти на 380 В, схема в статье подключение к 380 В.

Установка вентилятора рециркуляции и новой проводки в переделанной печи полимеризации — fig.03 — добавленный вентилятор рециркуляции и силовой ввод под возросшую нагрузку

Про неравномерный нагрев после переделки?

Почти всегда лечится обдувом. Разбор в статье неравномерный нагрев и вентилятор. Без него ±25 °C по объёму гарантированы.

Какое сечение провода под 6 кВт?

При 27 А медь 4 мм² с автоматом на 32 А. Тянуть на старом проводе 1,5 мм² опасно, он грелся под 1,5 кВт, а не под 6.

07 / расчётКогда переделка дешевле, а когда собрать с нуля

Переделка выигрывает, когда достался целый горячий корпус: термичка или промсушилка с рабочим утеплением на 300+ °C и запасом мощности. Тогда расходы это ПИД, термопара, вентилятор и проводка, около 15–40 тыс. руб. против 80–150 тыс. за готовую камеру. Переделка проигрывает, когда «донор» тонкостенный на 120 °C: придётся менять утеплитель, ТЭНы, автоматику и обдув, то есть собирать заново вокруг чужого ржавого корпуса. В этом случае проще собрать камеру с нуля под свой размер.

Сколько экономит хорошая переделка?

Если корпус и утепление годятся, тратишь 15–40 тыс. руб. вместо 80–150 тыс. Экономия в 2–4 раза при том же результате.

Считайте по трём цифрам: держит ли утеплитель 200 °C, есть ли 2,5–3 кВт/м³, цел ли корпус. Если все три в плюсе, донор стоит своих денег и вложений в автоматику. Если хоть одна проваливается, взвесьте стоимость доработок против сборки нового короба под ваши детали. Дальше начинается настройка режимов под конкретную краску, с чего и идёт первый холостой прогон.
