Окунание в псевдоожиженный слой: толстое порошковое покрытие
Деталь греют до 200–370 °C и окунают в ванну, где порошок продут воздухом снизу и «кипит» как жидкость. Порошок плавится прямо на горячем металле и застывает толстой плёнкой: 250–500 мкм за один окун против 60–120 мкм при электростатическом напылении. Заряд не нужен, перенос порошка близок к 100%. Метод берут для проволоки, корзин, фитингов и электроизоляции, где важна толщина, а не декор.
Корзина посудомойки красится электростатическим пистолетом с трудом: заряд не лезет в глубину сварных пересечений прутков, углы остаются голыми. Ту же корзину окунают в кипящий порошок за 5 секунд и она выходит равномерно закрытой со всех сторон, слоем 300 мкм. Разница в физике: тут не заряд тянет частицы, а горячий металл сам оплавляет всё, что к нему прикоснулось.
01 / сутьКак работает окунание в кипящий слой

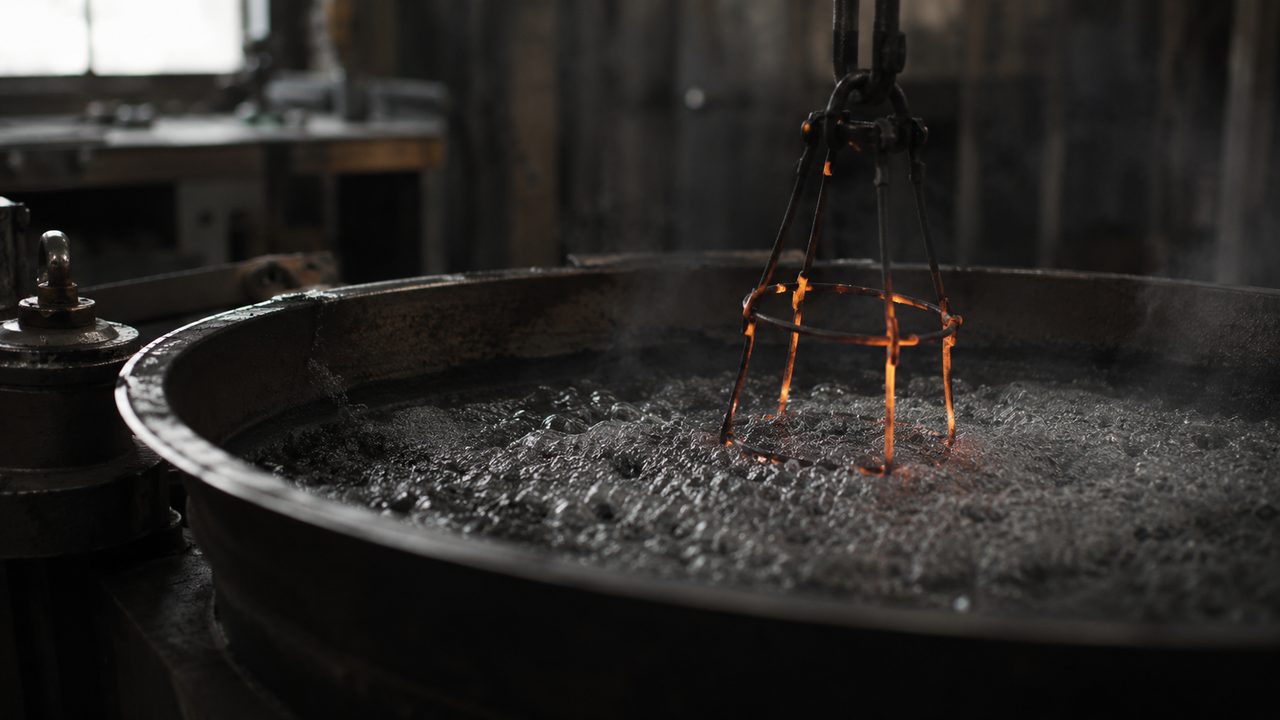

Технология состоит из трёх шагов. Деталь прогревают в печи выше точки плавления порошка. Опускают в ванну, где порошок держится во взвешенном состоянии за счёт продувки воздухом снизу. Частицы касаются раскалённого металла, плавятся и налипают, наращивая плёнку. После окуна деталь досушивают, чтобы покрытие оплавилось до гладкого и полностью сшилось.
По-английски метод называют fluidized bed dip coating. Главное слово тут «dip», окунание. Порошок не летит на деталь и не заряжается, деталь сама идёт в порошок. Всё держится на тепле, запасённом металлом, поэтому масса и температура детали важнее любых настроек.
Порошок точно не заряжают?
02 / воздухПсевдоожижение: почему порошок «кипит»

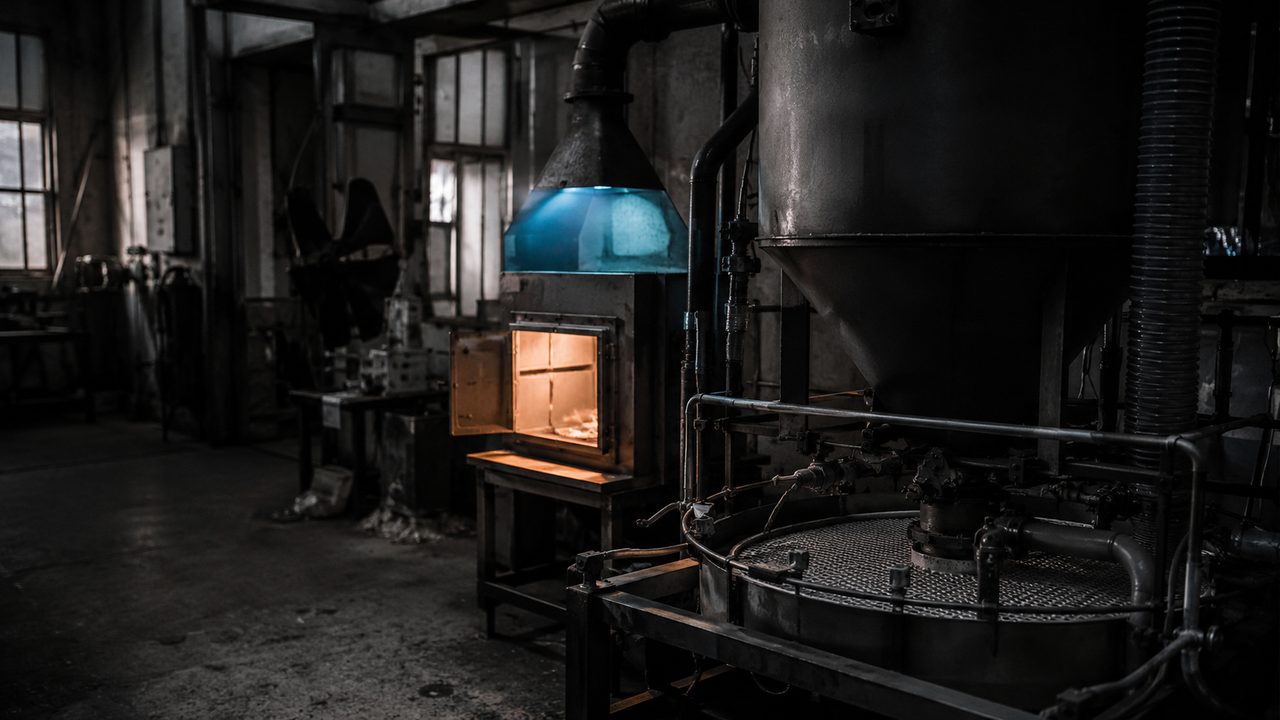

Ванна для окунания это ёмкость с пористым дном. Снизу через это дно подают сжатый воздух под небольшим давлением. Воздух проходит сквозь толщу порошка, раздвигает частицы и насыщает массу пузырьками. Порошок перестаёт быть плотной кучей и начинает вести себя как жидкость: течёт, переливается, в него можно погрузить деталь и она войдёт как в воду. Это состояние и называют псевдоожиженным, или кипящим слоем.
Без продувки окунание невозможно: сухой порошок слежался бы плотной массой и покрытие вышло бы комками. Пористое дно должно давать равномерный поток по всей площади, иначе в одних местах слой кипит, а в других лежит мёртво, и деталь красится неровно. Давление воздуха подбирают так, чтобы порошок бурлил, но не выдувался из ванны облаком.
Какой воздух идёт в ванну?
03 / нагревДо какой температуры греть деталь
Деталь должна быть горячее, чем плавится порошок, иначе частицы просто отскочат. Нужная температура зависит от типа порошка. Ниже рабочие диапазоны преднагрева по основным материалам.
| Порошок | Преднагрев детали | Где применяют |
|---|---|---|
| Эпоксид | 200–260 °C | электроизоляция, фитинги |
| Полиэтилен | 230–320 °C | проволока, корзины |
| Полиамид (нейлон) | 280–370 °C | ручки, стойкие покрытия |
Ориентир для большинства задач 200–300 °C. Мало нагреешь, порошок не оплавится. Перегреешь, плёнка пожелтеет и подгорит ещё до окуна. Массивную деталь греют дольше, чтобы прогрелась насквозь, а не только снаружи: тонкая корка тепла быстро уйдёт в слое, и покрытие выйдет тонким. Про режимы прогрева толстостенных деталей есть отдельный разбор в статье о режиме для массивных деталей.
Можно ли окунать холодную деталь?
04 / толщина250–500 мкм за один окун
Главная причина выбрать окунание это толщина. За один заход получается 250–500 мкм, тогда как электростатический пистолет кладёт 60–120 мкм и наращивать больше без наплывов трудно. Разница в четыре-пять раз, и она нужна там, где покрытие работает как защита или изоляция, а не как краска для вида.
Толщину задают два фактора: температура преднагрева и время в слое. Горячее деталь и дольше окун значит толще плёнка. Держат деталь от 1 до 120 секунд, обычно несколько секунд. Пока металл горячее точки плавления, порошок продолжает налипать. Как только деталь остыла ниже этой границы, рост прекращается. Если одного окуна мало, деталь прогревают снова и окунают повторно, доводя слой до 1000 мкм и выше.
Почему две одинаковые детали вышли разной толщины?
05 / где братьПровода, корзины, ручки, изоляция

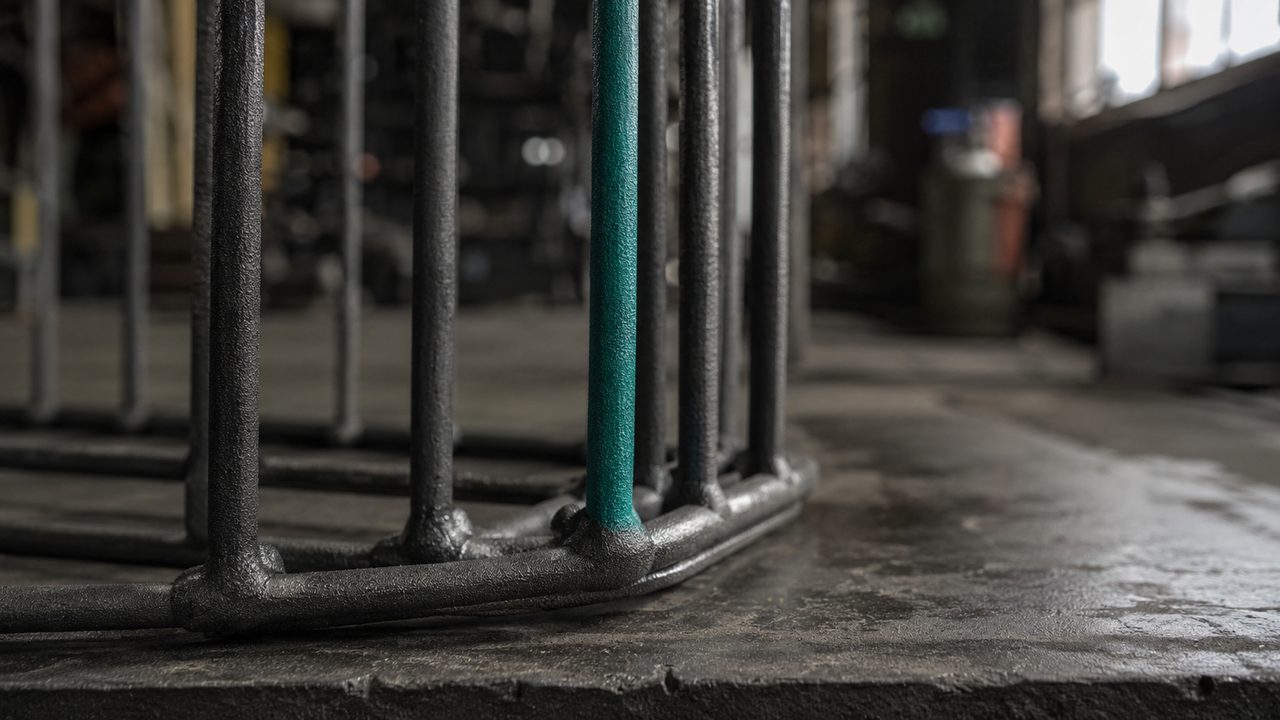

Окунание держится на нескольких классах деталей, где оно объективно лучше пистолета. Проволочные изделия и корзины посудомоек: горячая масса перекрещенных прутков оплавляет порошок в самих узлах, и сварные пересечения закрываются целиком, а не остаются голыми, как при напылении. Ограждения и заборные секции из прутка по той же причине. Ручки инструмента и рукоятки, где нужен толстый мягкий на ощупь слой полиамида.
Отдельная область это электроизоляция. Эпоксидный слой 300–400 мкм на шине или контактной детали держит пробойное напряжение, которое тонким напылением не набрать. Фитинги труб, крепёж и промышленная скобянка тоже частые клиенты ванны, когда важна стойкость к среде. Про мелкие детали навалом есть смежная статья о покраске метизов и крепежа.
Почему корзины красят окунанием, а не пистолетом?
06 / плюсы и минусыЧто метод даёт и чем ограничен
Сильные стороны понятны. Толстый слой за один проход. Перенос порошка близок к 100%, оверспрея почти нет, потому что деталь погружают в порошок, а не пылят мимо. Отличное закрытие сложных проволочных узлов. Оборудование проще напылительного: ванна с пористым дном и печь, без высоковольтного пистолета и рекуператора оверспрея.
Ограничения тоже жёсткие. Тонкий слой недоступен. Расход порошка на толстые покрытия большой. Форма детали должна быть простой: в глубоких карманах и полостях слой ляжет неравномерно. Габарит детали ограничен размером ванны. И толщина плывёт от массы детали, что требует одинакового преднагрева по всей партии. Выбор между толстым защитным слоем и тонким декоративным во многом определяет и сам порошок, об этом статья про выбор типа краски.
| Плюсы | Минусы |
|---|---|
| толщина 250–500 мкм за окун | тонкий слой недоступен |
| перенос порошка ~100% | большой расход на толстый слой |
| кроет сварные узлы проволоки | только простые формы |
| простое оборудование | габарит ограничен ванной |
07 / вариантЭлектростатическое окунание и отличие от напыления
Есть промежуточный метод, электростатический кипящий слой. Деталь в порошок не погружают. Над слоем через пористую плиту пропускают ионизированный воздух, и он поднимает облако заряженных частиц. Деталь проходит сквозь это облако, частицы притягиваются зарядом и оседают. Слой выходит тоньше и ровнее обычного окуна, а деталь может быть даже холодной. Минус в том, что облако невысокое, поэтому метод годится для мелких и плоских деталей, крупные над слоем не покроются.
От обычного напыления пистолетом окунание отличается принципиально. В пистолете частицы заряжают короной и они летят на заземлённую деталь, часть уходит мимо в оверспрей, толщина ограничена 60–120 мкм, деталь можно красить холодной. В ванне заряда нет вообще, порошок налипает за счёт тепла, оверспрея почти нет, толщина в разы больше, но деталь надо греть. Как устроен коронный и трибо-заряд в пистолете, разобрано в статье про пистолет для порошковой покраски.
Что выбрать под мою задачу?
08 / практикаЧто учесть на своём участке
Порядок работы простой, но требует дисциплины. Греете деталь под свой порошок, для массивной берёте верх диапазона и держите дольше. Окунаете на несколько секунд, тяжёлую деталь дольше, лёгкую меньше. Достаёте, при необходимости досушиваете для полной сшивки. Толщину меряете толщиномером и правите время окуна или температуру преднагрева.
Слой тоньше нужного значит деталь недогрели или мало держали в слое. Наплывы и подтёки значит перегрели или передержали. Слой рябой значит продувка по дну неравномерна и где-то порошок кипит хуже. И следите за влажностью воздуха: сырой сбивает слой и рвёт покрытие. Толщина не про везение, а про повторяемость преднагрева и времени окуна от детали к детали.
