Главная / Специальные покрытия
Огнезащитная вспучивающаяся порошковая краска
Вспучивающаяся огнезащита работает не цветом, а толщиной: при 200 °C слой раздувается в пенококс в 10–50 раз и держит сталь ниже критических 500 °C нужное число минут. Слой измеряется в миллиметрах (0,5–3,5 мм), а не в микронах, и зависит от предела R и приведённой толщины металла. Честно про порошок: серийного интумесцента под R30–R120 в порошке практически нет, такой толстый слой в камере ровно не полимеризуется. Огнезащиту делают жидким интумесцентом, а порошок остаётся декором или термостойким финишем.

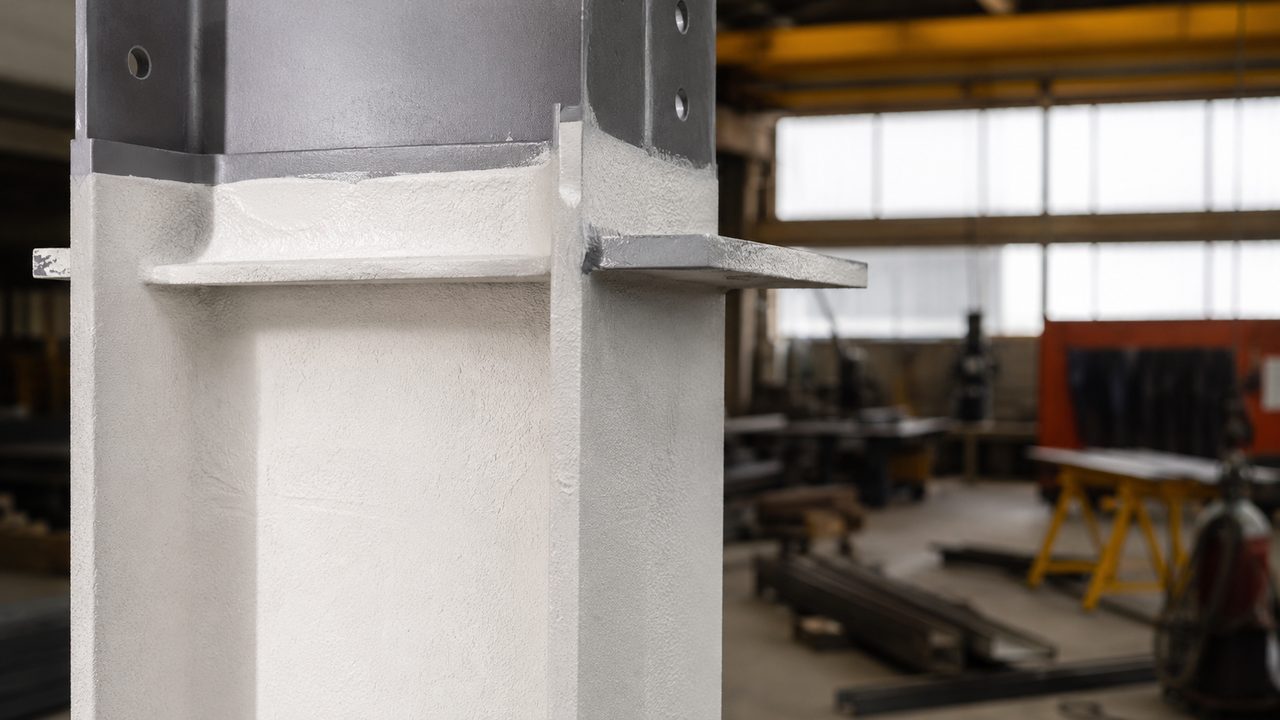

Голый стальной двутавр в пожаре теряет несущую способность за 10–15 минут: около 500 °C сталь размягчается и конструкция складывается. Вспучивающаяся огнезащита растягивает эти минуты до нормируемого предела. Дальше начинается путаница: заказчик приходит с запросом «нанесите огнезащитный порошок», а порошок и интумесцентная огнезащита стали пересекаются слабо. Разберём, как это устроено, сколько миллиметров нужно под ваш предел и где порошок реально применим, а где придётся брать жидкую систему.
Как вспучивание держит сталь

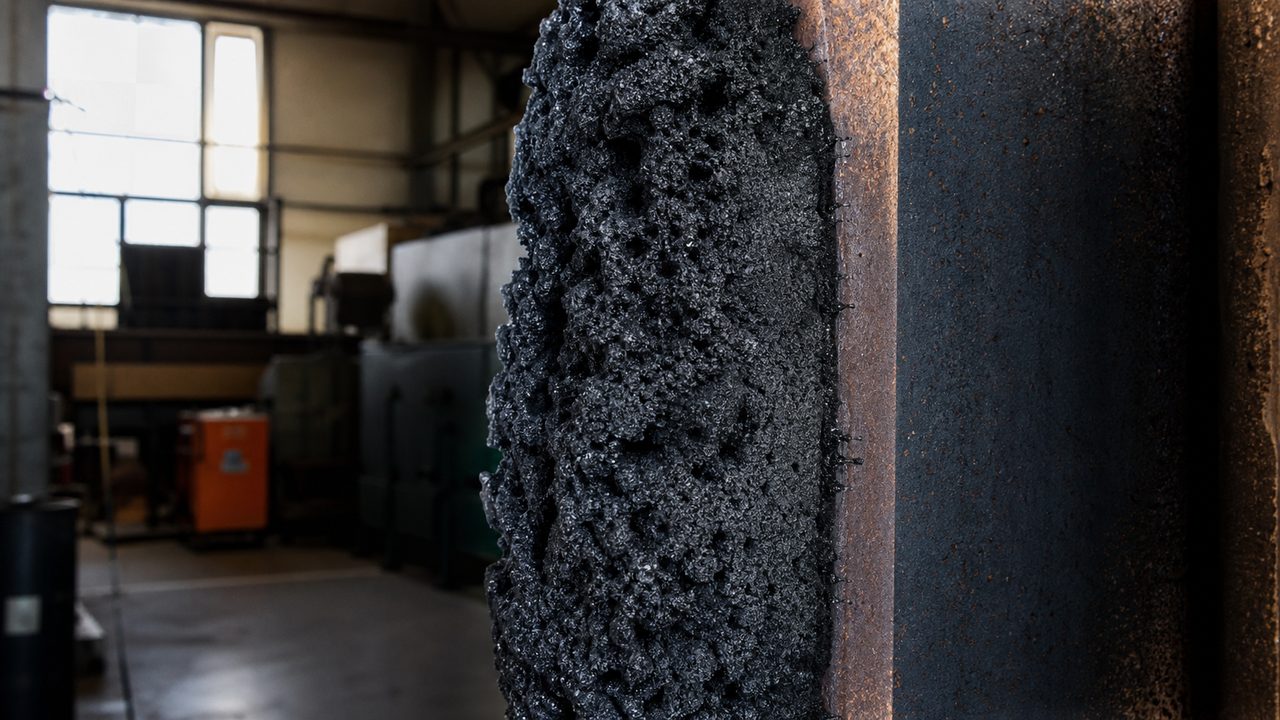

Интумесцент это химическая система из трёх компонентов: полифосфата аммония, пентаэритрита и меламина в полимерном связующем. При нагреве выше 200 °C они срабатывают по цепочке. Полифосфат разлагается и даёт кислоту, та обугливает пентаэритрит в углеродный каркас, меламин выделяет газ и вспенивает этот каркас. Плёнка толщиной в доли миллиметра раздувается в пористый пенококс, увеличиваясь в объёме в 10–50 раз.
Работает не сам кокс, а воздух в его порах. Вспученный слой это теплоизолятор, тормозящий поток тепла к металлу. Пока пенококс цел, сталь под ним прогревается медленно и не доходит до критических 500 °C раньше, чем истечёт заданный предел. Отсюда прямая логика: чем больше минут нужно, тем толще исходный слой, чтобы пенококса хватило на весь пожар.
Огнезащиту меряют не яркостью и не блеском, а миллиметрами сухого слоя под конкретный предел. Микрон декоративного порошка тут не значит ничего.
практика нанесения по металлоконструкциям
Предел R и что он значит
Предел огнестойкости пишут как R с числом: R30, R45, R60, R90, R120. Буква R это несущая способность, число это минуты, которые конструкция держит нагрузку в стандартном пожаре. R60 значит, что балка или колонна не обрушится минимум 60 минут, R120 это два часа. Вспучивающиеся краски обычно закрывают диапазон от R15 до R90, а R120 и выше требует уже очень толстых систем, где порошок отпадает физически.
Предел назначает не маляр, а проект: он берётся из класса здания и функции элемента по нормам. Ваша задача на участке одна. Обеспечить ту толщину, которая по протоколу испытаний даёт заявленный R. И вот тут вылезает вторая переменная, про которую забывают: сам металл.
Приведённая толщина металла: почему тонкий профиль защищают толще
Одинаковый R для тонкого уголка и для массивной колонны требует разной толщины огнезащиты. Причина в приведённой толщине металла. Это отношение площади сечения к обогреваемому периметру. По сути мера того, как быстро профиль раскаляется. Тонкостенный прокат с малой приведённой толщиной 3–4 мм прогревается до опасных 500 °C быстро, массивная колонна с приведённой толщиной 15 мм и больше тянет дольше. Значит на лёгкий профиль огнезащиты надо класть больше, а не меньше.
Ниже рабочая таблица: приведённая толщина профиля против сухой толщины интумесцента под каждый предел. Числа усреднённые по типовым системам, точные берут из протокола на конкретную краску.
| Приведённая толщина | R30 | R60 | R90 | R120 |
|---|---|---|---|---|
| 3,4 мм (тонкий профиль) | 0,5 мм | 1,5 мм | 2,5 мм | 3,5 мм |
| 5,8 мм | 0,4 мм | 1,0 мм | 2,0 мм | 2,8 мм |
| 8,6 мм | 0,3 мм | 0,8 мм | 1,5 мм | 2,2 мм |
| 15 мм+ (колонна) | 0,2 мм | 0,5 мм | 0,9 мм | 1,4 мм |
Сравните с декоративным порошком в 60–80 мкм, то есть 0,06–0,08 мм. Даже самый скромный огнезащитный слой под R30 на массивной колонне это 0,2 мм, а под R90 на тонком профиле уже 2,5 мм, в тридцать с лишним раз толще любой декоративной плёнки. Это и есть корень всех проблем с порошком.
Чем это отличается от обычного порошка и термостойкой краски
Тут постоянно смешивают три разные вещи. Разложим по полкам.
- Декоративный порошок. Слой 60–80 мкм, задача цвет и защита от коррозии. К огнестойкости отношения не имеет вообще.
- Термостойкий порошок. Силиконовый или полиуретановый с антипиренами, держит нагрев поверхности до 400–600 °C без осыпания и пожелтения. Это про стойкость самой плёнки на горячей детали (мангал, глушитель), а не про предел R стального каркаса. Он не вспучивается.
- Вспучивающийся интумесцент. При 200 °C раздувается в пенококс и теплоизолирует сталь. Даёт предел R. Классически это жидкая система.
Развилка: нужна ли огнезащита именно порошком
Прежде чем искать «огнезащитный порошок», честно определите, что у вас за задача. Тут три разных ответа.
- Нужен предел R для несущего каркаса (колонны, балки, косоуры). Порошок отпадает. Слой 0,5–3,5 мм в камере ровно не полимеризуется, о причинах ниже. Берите жидкий интумесцент, наносите распылением в несколько проходов, финиш поверх. Только эта система проходит по протоколу.
- Нужна термостойкость поверхности детали, которая сама греется (печные элементы, кожухи). Тогда да, порошок к месту, но термостойкий, а не «огнезащитный». Про это отдельно в разборе термостойких порошковых красок для мангалов и глушителей.
- Нужен просто красивый и коррозионно стойкий каркас без нормируемого R. Обычный полиэфирный порошок 60–80 мкм, вопрос огнезащиты снят проектом. Тут в тему гид, какую порошковую краску выбрать.
Самая частая ошибка тут одна: берут порошок под первый пункт. Мотив понятен, порошок ровнее ложится, полимеризуется в камере, не течёт. Но толщина всё ломает.
Почему толстый слой не полимеризуется как декоративный
Декоративный порошок работает потому, что слой тонкий: 60–80 мкм прогреваются насквозь за 10–15 минут при 180–200 °C, газы выходят, плёнка сшивается ровно. Слой в 1–2 мм ведёт себя иначе: снаружи он уже оплавился и закрыл поверхность, а внутри порошок ещё не прогрелся и газит. Газу некуда деться, он вспучивает и рвёт плёнку. Получается тот самый дефект буглёж и вздутия покрытия, только в тяжёлой форме.
Добавьте сюда, что многие интумесцентные компоненты сами реагируют около 200 °C, а это ровно температура полимеризации порошка. Система, которая должна вспухнуть при пожаре, начинает частично срабатывать прямо в камере. Поэтому серийного толстослойного огнезащитного порошка под R на рынке практически нет: физика полимеризации толстого слоя и физика вспучивания конфликтуют.
А если наносить огнезащитный порошок в несколько тонких слоёв?
Система целиком: грунт, огнезащита, финиш
Интумесцент никогда не работает в одиночку. Это всегда три слоя, и каждый обязателен.
| Слой | Толщина | Задача |
|---|---|---|
| Антикор-грунт | 75–100 мкм | Цинк-эпоксид, защита от коррозии под пористым интумесцентом |
| Огнезащитный слой | 0,5–3,5 мм | Вспучивание в пенококс, теплоизоляция стали |
| Декоративный финиш | 40 мкм | Цвет, защита от влаги и УФ, только сертифицированный |
Грунт нужен потому, что вспученный слой пористый и влагу держит плохо, без него под огнезащитой пойдёт ржавчина. Финиш тонкое место: посторонний топ-слой может заблокировать вспучивание, и система не даст заявленный предел. Поэтому берут только тот финиш, который производитель внёс в свой сертифицированный состав. Логика послойного пирога та же, что в обычном двухслойном покрытии грунт плюс верх, только цена ошибки выше.
Сертификация и контроль на объекте
Огнезащита это не декор, её принимает пожарный надзор. Систему подтверждают пожарным сертификатом по ФЗ-123, протоколом огневых испытаний по ГОСТ Р 53295-2009 и соответствием ТР ЕАЭС 043/2017. Наносить огнезащитные составы имеет право лицензированный МЧС подрядчик, а не любой маляр.
На приёмке проверяют толщину: замеряют сухой слой толщиномером, обычно каждую пятую точку или точку на квадратный метр по ответственным элементам. Смотрят на равномерность, отсутствие трещин и отслоений. Толщина ниже протокольной, и заявленный R не примут: тонкий слой даст меньше пенококса и меньше минут. Ресурс правильно нанесённой системы закладывают в 15–25 лет.
