При какой температуре отверждается низкотемпературный порошок?

Термически сшиваемые низкотемпературные краски работают при 120–140 °C по детали, вместо обычных 180–200 °C. УФ-порошки идут ещё ниже: расплав и растекание на ИК при 100–130 °C, а сама сшивка происходит светом почти при комнатной температуре плёнки.

Зачем вообще нужен низкотемпературный порошок?

Пластик, МДФ и дерево не держат 180–200 °C: пластик плывёт и коробится, МДФ выгоняет влагу и связующее, дерево темнеет и трескается. Низкотемпературная краста сшивается при 120–140 °C или светом, поэтому термочувствительное основание доживает до конца цикла без деформации.

Сколько держать деталь при 120–140 °C?

Выдержка растёт по мере снижения температуры. Если стандартный полиэфир при 180 °C сшивается за 10–15 минут, то низкотемпературная система при 130 °C требует 20–30 минут по детали, а при 120 °C выдержку поднимают до 30–40 минут. Точное время всегда берут из паспорта краски.

Что такое УФ-порошок и чем он отличается?

УФ-порошок разделяет два этапа. Сначала порошок плавят и растекают ИК-нагревом при 100–130 °C, получая гладкую плёнку. Потом плёнку облучают ультрафиолетом, и сшивка проходит за секунды почти без нагрева. Основание нагревается кратко и слабо, поэтому УФ-порошок берут под самые чувствительные материалы.

Какая доза УФ нужна для полной сшивки?

Для прозрачных составов полная сшивка достигается при дозе 800–1000 мДж/см² в диапазоне UVA. Пигментированные краски экранируют свет, им нужно до 2000 мДж/см². Дозу меряют УФ-радиометром: недобор оставляет плёнку недосшитой, перебор смысла не имеет.

Зачем предпрогревать МДФ перед покраской?

МДФ держит влагу и при нагреве выгоняет пар и газы, которые прорывают плёнку кратерами. Поэтому плиту предварительно прогревают, целевая температура поверхности около 60–70 °C, чтобы согнать влагу и снять газовыделение до нанесения порошка. Без предпрогрева даже низкотемпературная краска даёт поры.

Есть ли ограничения по цвету и фактуре?

Да. Палитра низкотемпературных и особенно УФ-порошков уже, чем у стандартных: часть насыщенных и глубоких тонов недоступна, глубокий мат и сложные фактуры даются хуже. Пигменты, экранирующие УФ, тормозят сшивку, поэтому тёмные и укрывистые цвета требуют большей дозы или проседают по свойствам.

Какой пластик выдержит порошковую покраску?

Годятся термостойкие технические пластики, чья рабочая температура выше режима отверждения: часть полиамидов, армированные композиты, отдельные реактопласты. Обычные ABS и полипропилен при 120–140 °C уже плывут, под них берут УФ-порошок с кратким ИК-предпрогревом или отказываются от порошка вовсе.

Главная / Низкотемпературный порошок для пластика, МДФ и дерева

Низкотемпературный порошок: покраска пластика, МДФ и дерева

Короткий ответ

Пластик, МДФ и дерево не переживают обычный режим порошка 180–200 °C: плавятся, коробятся, выгоняют влагу и темнеют. Под них берут низкотемпературные краски, что сшиваются при 120–140 °C, или УФ-порошки: их плавят ИК при 100–130 °C, а сшивку делают светом за секунды почти без нагрева. Плата за низкую температуру это удлинённая выдержка (при 130 °C около 20–30 минут против 10–15 при 180 °C), обязательный предпрогрев МДФ до 60–70 °C и суженная палитра цветов и фактур.

Дверцу кухонного фасада из МДФ ставят в печь на стандартные 190 °C, и через десять минут по кромке идут пузыри: плита выгнала влагу прямо сквозь плёнку. Тот же фасад на низкотемпературном порошке при 130 °C с предпрогревом выходит гладким. Разница не в мастерстве маляра, а в том, что термочувствительное основание физически не доживает до конца обычного цикла. Как только температуру опускают под материал, покраска пластика и дерева порошком вообще становится возможной.

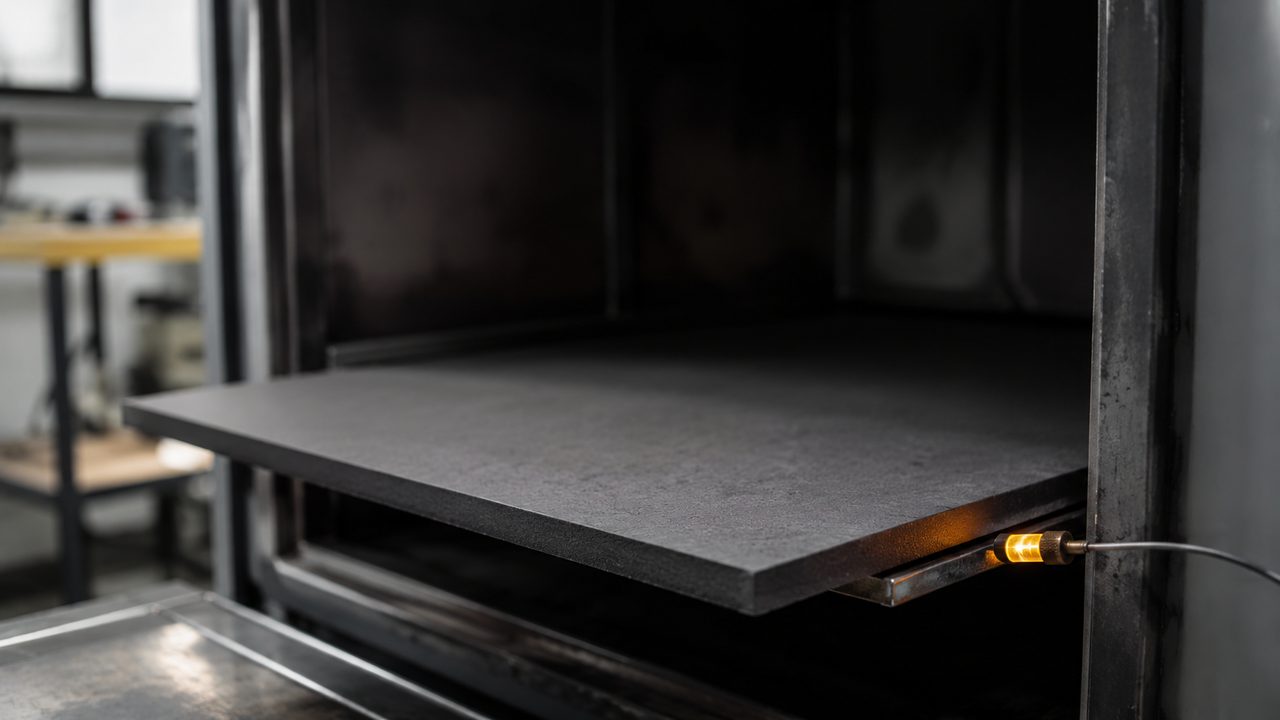

Панель МДФ в печи с низкотемпературным порошком, термопара на кромке показывает 130 градусов — fig.01 — низкотемпературный порошок сшивается при 120–140 °C, поэтому МДФ и пластик доживают до конца цикла без вздутия и коробления

01 / зачемПочему термочувствительное основание не держит 180 °C

Обычный порошок сшивается при 180–200 °C по детали, и металлу это безразлично. Пластику, МДФ и дереву нет. У каждого материала свой предел, ниже которого его нужно удержать весь цикл, иначе основание разрушится раньше, чем плёнка успеет сшиться.

Основание	Что случается при 180–200 °C	Рабочий предел
Обычный пластик (ABS, PP)	плавится, коробится, течёт	до 90–110 °C
Технический пластик, композит	размягчается, теряет форму	до 130–150 °C
МДФ	выгоняет влагу и связующее, пузыри	до 130–140 °C
Массив дерева	темнеет, растрескивается, коробится	до 120–130 °C

Отсюда простой вывод: температуру отверждения нужно завести ниже предела основания. Низкотемпературные краски работают в коридоре 120–140 °C, УФ-системы ещё ниже. Про сам режим отверждения и связку температуры со временем разбор в статье про температуру и время полимеризации.

Можно ли просто быстрее прогнать деталь при 200 °C, чтобы дерево не успело сгореть?

Нет. Сшивка идёт по температуре самой плёнки, а не воздуха. Чтобы плёнка дошла до 200 °C, до неё же прогреется и основание. Дерево и МДФ успевают выгнать влагу и потемнеть раньше, чем краска сшивается. Спасает только снижение температуры, а не спешка.

02 / термо-порошокКраски, сшиваемые при 120–140 °C

Первый путь это термически сшиваемая краска с ускоренной химией. В рецептуру вводят связующее и отвердитель, что запускают реакцию при пониженной температуре. Такой порошок кладут и полимеризуют в обычной конвекционной печи, просто с другой уставкой и дольше по времени.

Главное отличие от стандартного режима это выдержка. Скорость сшивки падает вместе с температурой, поэтому время в печи растёт. Ниже инженерная сетка, от которой отталкиваются, точные цифры всегда в паспорте краски:

Температура по детали	Выдержка	Комментарий
180 °C	10–15 мин	стандартный полиэфир, для сравнения
140 °C	15–20 мин	низкотемпературный, верх коридора
130 °C	20–30 мин	рабочая точка для МДФ
120 °C	30–40 мин	низ коридора, для дерева и чувствительного пластика

Время считают не от момента загрузки, а от того, как деталь набрала целевую температуру. У толстой МДФ-плиты прогрев ядра занимает минуты, и эти минуты в выдержку не входят.

Низкотемпературная краска хуже по стойкости, чем обычная?

При верном режиме свойства сопоставимы, но запас по недосшивке меньше. Ускоренная химия чувствительнее к недобору времени: не додержал 5 минут и плёнка сырая. Поэтому режим держат строго по паспорту, без «на глаз».

03 / УФ-порошокСшивка светом: расплав отдельно, реакция отдельно

Второй путь радикальнее. УФ-порошок разрывает единый нагрев на два независимых этапа. Сначала порошок нужно только расплавить и разлить в гладкую плёнку, для этого хватает короткого ИК-нагрева при 100–130 °C. Химическая сшивка на этом этапе ещё не идёт, плёнка просто становится ровной.

Потом эту плёнку облучают ультрафиолетом. Фотоинициатор в составе ловит свет и запускает сшивку, которая проходит за секунды. Главный выигрыш в том, что реакция не требует высокой температуры: основание нагревается кратко на этапе расплава и почти не нагревается на этапе сшивки. Про сам ИК-нагрев и его отличие от конвекции в статье про ИК-полимеризацию против конвекции.

Почему УФ берут под самое капризное

Общий тепловой удар по основанию у УФ-порошка минимальный: минута ИК при 110–130 °C на расплав плюс секунды света на сшивку. Дерево и тонкий пластик такой цикл переживают там, где даже 130 °C в течение получаса уже перебор.

Если сшивка идёт светом, зачем вообще греть?

Нагрев нужен не для реакции, а чтобы порошок расплавился и растёкся в сплошную гладкую плёнку. Без расплава останется рыхлый слой частиц, который УФ сошьёт как есть, комками. Сначала гладкость теплом, потом сшивка светом.

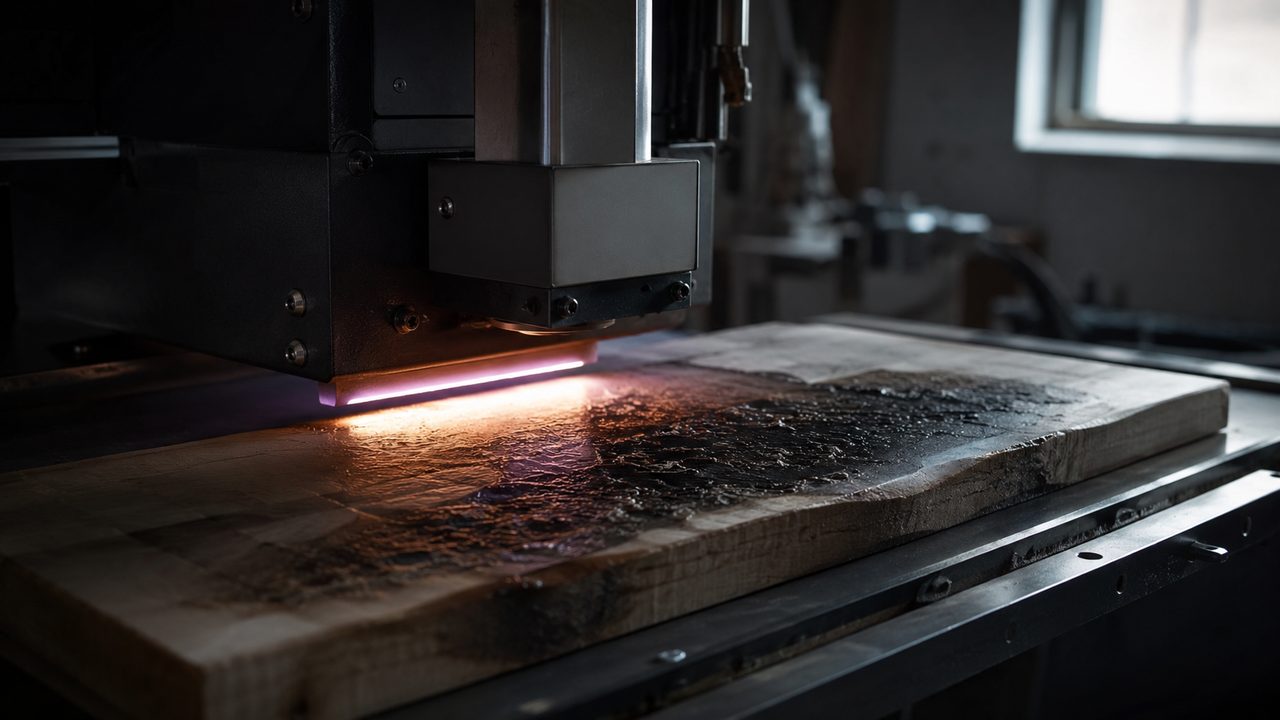

УФ-лампа облучает расплавленную порошковую плёнку на деревянной заготовке, синее свечение ультрафиолета — fig.02 — УФ-порошок сначала плавят ИК при 100–130 °C, затем сшивают ультрафиолетом за секунды почти без нагрева основания

04 / доза УФСколько ультрафиолета нужно для полной сшивки

УФ-сшивка меряется не временем, а дозой облучения в мДж/см². Радиометр считает, сколько энергии света получила плёнка. Недобор оставляет её недосшитой и мягкой, поэтому дозу контролируют прибором, а не секундомером.

Состав	Доза (UVA)	Почему так
Прозрачный лак	800–1000 мДж/см²	свет проходит вглубь плёнки свободно
Пигментированная краска	до 2000 мДж/см²	пигмент экранирует УФ, нужен запас

Разница в разы объясняется просто: пигмент поглощает и рассеивает ультрафиолет, до нижних слоёв плёнки его доходит меньше. Тёмные и укрывистые цвета экранируют свет сильнее всего, им дозу поднимают к верхней границе. Отсюда же растут ограничения по палитре, о них ниже.

Можно ли пересветить плёнку УФ и испортить её?

Умеренный перебор дозы плёнке почти не вредит, но и смысла не несёт: сшивка уже завершена, лишний свет тратится впустую. Опасен именно недобор. Поэтому дозу выставляют с небольшим запасом над паспортной, а не впритык.

05 / предпрогрев МДФВлага и газовыделение: почему МДФ требует предподготовки

МДФ это спрессованная древесная стружка на связующем, и внутри неё всегда есть влага. При нагреве под порошок эта влага превращается в пар, ищет выход и прорывает ещё жидкую плёнку кратерами и порами. Низкотемпературная краска сама по себе проблему не снимает: газ идёт от основания, а не от краски.

Решение это предпрогрев плиты до нанесения порошка. Цель прогреть поверхность примерно до 60–70 °C, согнать свободную влагу и снять пик газовыделения заранее. Тогда на этапе отверждения основание уже не «дышит», и плёнка ложится ровно. Иногда МДФ дополнительно грунтуют для выравнивания и герметизации кромки.

Кромка МДФ течёт сильнее плоскости

Открытый торец плиты рыхлее лицевой поверхности и выгоняет газ активнее. Именно по кромке чаще всего идут пузыри. Предпрогрев и грунт по кромке снимают львиную долю кратеров.

Как понять, что МДФ пересушен или недосушен?

Недосушенная плита даёт поры и кратеры по кромке при отверждении. Пересушенная сверх меры может повести коробом и растрескаться. Ориентир это влажность плиты в норме и предпрогрев поверхности до 60–70 °C, а не «прокалить до сухости».

06 / пластикКакой пластик выдержит режим, а какой нет

С пластиком всё упирается в одно число: рабочая температура материала должна быть выше режима отверждения с запасом. Если краска сшивается при 130 °C, а пластик плывёт при 110 °C, ничего не выйдет, каким бы низкотемпературным ни был порошок.

Пластик	Термо-порошок 120–140 °C	УФ-порошок
Полиамид, армированный композит	да, с запасом	да
Отдельные реактопласты	да	да
ABS, полистирол	нет, плывёт	на грани, только короткий ИК
Полипропилен, полиэтилен	нет	нет, плюс плохая адгезия

Отдельная сложность с пластиком это адгезия и проводимость. Гладкий неполярный пластик держит порошок хуже металла, а сам порошок наносят в электрополе, для которого поверхность должна проводить заряд. Под неметалл поэтому применяют токопроводящие грунты и предобработку. Про выбор самого типа краски под задачу в статье про типы порошковых красок и как выбрать.

Почему порошок не липнет к пластику так же, как к металлу?

Две причины. Гладкий неполярный пластик даёт слабую адгезию, плёнке не за что зацепиться. И порошок наносят в электростатическом поле, а диэлектрик заряд не удерживает. Поэтому под пластик идёт токопроводящий грунт и подготовка поверхности.

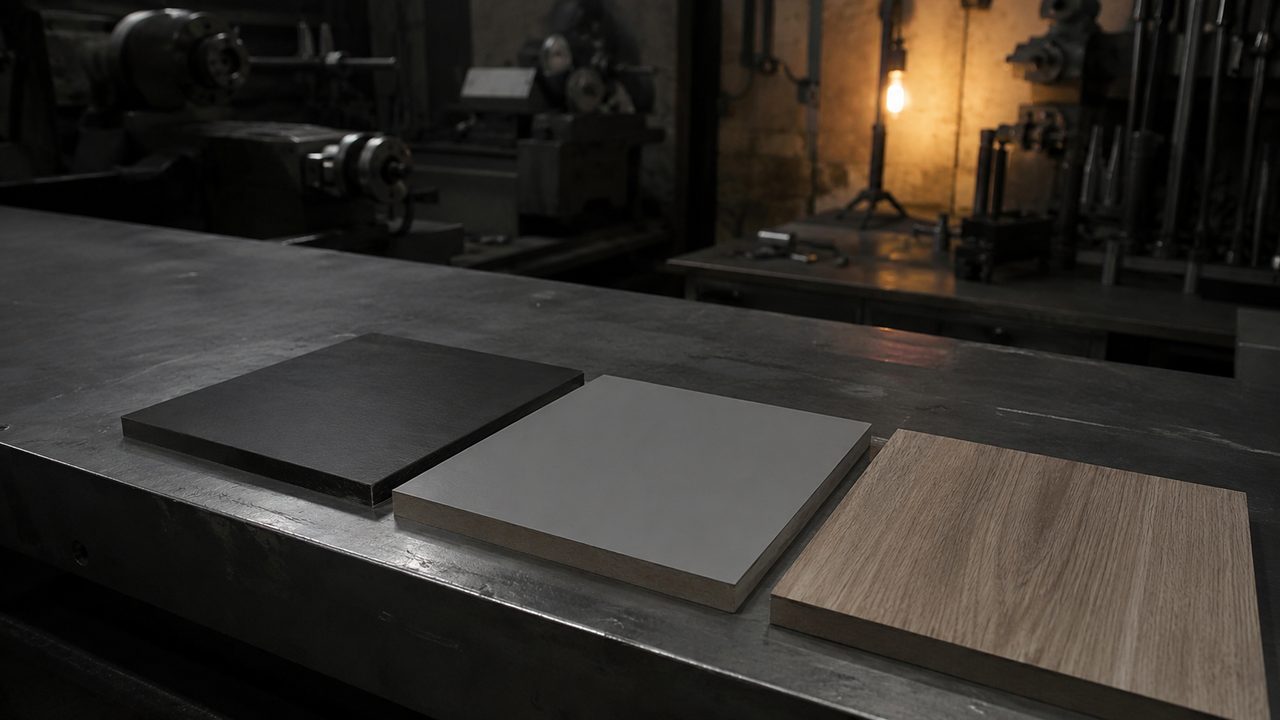

Три образца рядом: окрашенный порошком технический пластик, МДФ с грунтом по кромке и деревянная заготовка — fig.03 — годятся термостойкие технические пластики, МДФ с предпрогревом и грунтом, дерево под УФ-порошок; обычный ABS и полипропилен режим не держат

07 / ограниченияЦвет, фактура и цена низкой температуры

За возможность красить пластик и дерево платят несколькими компромиссами. Палитра низкотемпературных и особенно УФ-порошков уже стандартной. Часть глубоких насыщенных тонов недоступна, а тёмные пигменты экранируют УФ и тормозят сшивку, поэтому под них дозу поднимают или мирятся с потерей свойств.

Фактура тоже страдает. Глубокий мат и сложные структуры, вроде муара и антика, на низкотемпературных системах даются хуже: они строятся на тонкой химии сшивки, а ускоренная или УФ-реакция оставляет для этой химии меньше свободы. Про режим отверждения фактурных красок разбор в статье про матовые и фактурные краски и режим полимеризации.

Плюс сама краска дороже стандартной, а УФ-линия требует ИК-модуля для расплава и УФ-модуля для сшивки. Зато низкая температура экономит энергию на нагрев печи и открывает материалы, недоступные обычному порошку.

Можно ли получить на дереве глянец, как на металле?

Глянец достижим, но требователен: основа должна быть гладкой, а УФ-плёнка ровно растёкшейся. Мат и сатин на дереве выходят проще и прощают неровности. Глянец подчёркивает любой дефект основы, а у дерева и МДФ рельеф сложнее, чем у стали.

08 / камераЧто нужно от оборудования под низкую температуру

Термически сшиваемый низкотемпературный порошок берут в обычной конвекционной камере: меняется только уставка и время выдержки, а сама печь та же. Важно лишь точно держать температуру по детали, потому что коридор 120–140 °C узкий, и перегрев в него бьёт по основанию.

УФ-порошок требует другого набора. Нужен ИК-модуль для расплава плёнки при 100–130 °C и УФ-модуль для сшивки, плюс контроль дозы радиометром. Совмещать сушку основания и полимеризацию в одном объёме удобно, но требует продуманной логики нагрева, об этом статья про сушку и полимеризацию в одной камере. Отдельно стоит подготовка неметалла: покраска пластика и МДФ упирается не только в температуру, но и в грунт с предобработкой, о которых говорилось выше и в разборе про порошковую покраску МДФ и дерева.
