Можно ли полимеризовать порошок дровяной печью?

Можно, но только через теплообменник. Дрова горят с сажей и искрами, поэтому дымовые газы нельзя пускать в рабочую зону: они сядут копотью на деталь и дадут чёрные точки и кратеры. Топку и рабочую камеру разделяют, а к детали гонят чистый нагретый воздух рециркуляции. Дрова дают около 3,5–4,5 кВт·ч с килограмма, но держать ровные 180 °C на них сложнее, чем на электрике.

Почему нельзя пускать дым от дров прямо в камеру на деталь?

Дрова при горении дают сажу, летучую золу и искры от смолистых пород. Осевшая на прогретой детали или в облаке порошка сажа превращается в чёрные крапины, кратеры и матовые пятна, деталь идёт на перекрас. Поэтому греют не деталь напрямую, а воздух через стальной теплообменник, а дымовые газы уводят отдельным контуром в дымоход, минуя рабочий объём.

Сколько дров уходит на одну загрузку камеры?

На камеру объёмом 3–5 м³ на прогрев до 180 °C уходит примерно 8–15 кг сухих дров, дальше на поддержании 3–6 кг в час. За смену 4–5 циклов набегает 40–70 кг. Пеллетный котёл той же мощности расходует около 0,25–0,3 кг пеллет на киловатт тепла в час, то есть 25–40 кг на смену при камере на 30–40 кВт.

Почему на дровах скачет температура?

Мощность закладки дров невозможно регулировать точно: свежая охапка даёт всплеск до 220 °C, догорающие угли проваливают полку до 150 °C. Топку нельзя выключить мгновенно, как ТЭН. Реальный разброс на ручной дровяной топке чаще ±20–30 °C, а не паспортные ±5 °C электрокамеры. Сглаживают это массивной футеровкой, теплоаккумуляцией и переходом на автоподачу пеллет.

Пеллетный котёл держит температуру лучше дров?

Да, заметно. Шнек подаёт пеллеты порциями по сигналу терморегулятора, а не охапками вручную, поэтому мощность горения регулируется плавно. С автоподачей и модуляцией пеллетный котёл держит полку ±10–15 °C против ±20–30 °C на ручной дровяной топке. Это ближе к порошковому допуску, хотя электрике по точности всё равно уступает.

За сколько твердотопливная камера выходит на режим?

Дольше электрической: розжиг топки, прогрев футеровки и теплообменника занимают 40–90 минут против 20–40 минут у электрокамеры. Массивная кирпичная футеровка выходит на режим дольше, но потом держит температуру стабильнее за счёт теплоаккумуляции. Планируйте розжиг заранее, до подготовки первой партии деталей.

Когда твердотопливная камера выгоднее газа и электрики?

Когда газа к участку нет, электричество дорогое или лимит по мощности мал, а дрова или пеллеты дёшевы и доступны рядом. Это типично для глубинки, деревообработки со своими отходами, мебельных и столярных производств. При наличии магистрального газа или дешёвого электричества возни с топкой, золой и дымоходом уже не оправдать.

Нужен ли вентилятор в дровяной камере полимеризации?

Обязательно. Без принудительной рециркуляции воздух в камере расслаивается: у теплообменника пекло, в дальнем углу недогрев на 30–40 °C. Вентилятор гонит чистый нагретый воздух по кругу и выравнивает температуру по объёму. Это тот же принцип конвекции, что и на электрокамере, только источник тепла другой.

Главная / Нагрев камеры

Камера полимеризации на дровах и пеллетах

Короткий ответ

Килограмм сухих дров отдаёт 3,5–4,5 кВт·ч, пеллеты 4,7–5 кВт·ч, и то и другое дешевле сети там, где нет газа. Но дым и сажу пускать на деталь нельзя: они сядут крапинами в порошок. Поэтому топку отделяют от рабочей зоны, тепло снимают теплообменником, а к детали гонят чистый воздух рециркуляции. Главная беда дров это скачки температуры ±20–30 °C; лечат их массивной футеровкой и переходом на пеллетный котёл с автоподачей, который держит полку ±10–15 °C.

Дровяная камера полимеризации живёт вопреки грязи своего топлива. Дрова и пеллеты дёшевы там, куда газ не дотянули, а электричество дорого или упирается в лимит ввода. Но горит древесина с сажей, летучей золой и искрами, и её пламя не погасить кнопкой. Вся конструкция такой камеры собрана вокруг двух задач: снять с грязного дыма тепло, не пустив его на деталь, и удержать ровную полку на нестабильном топливе.

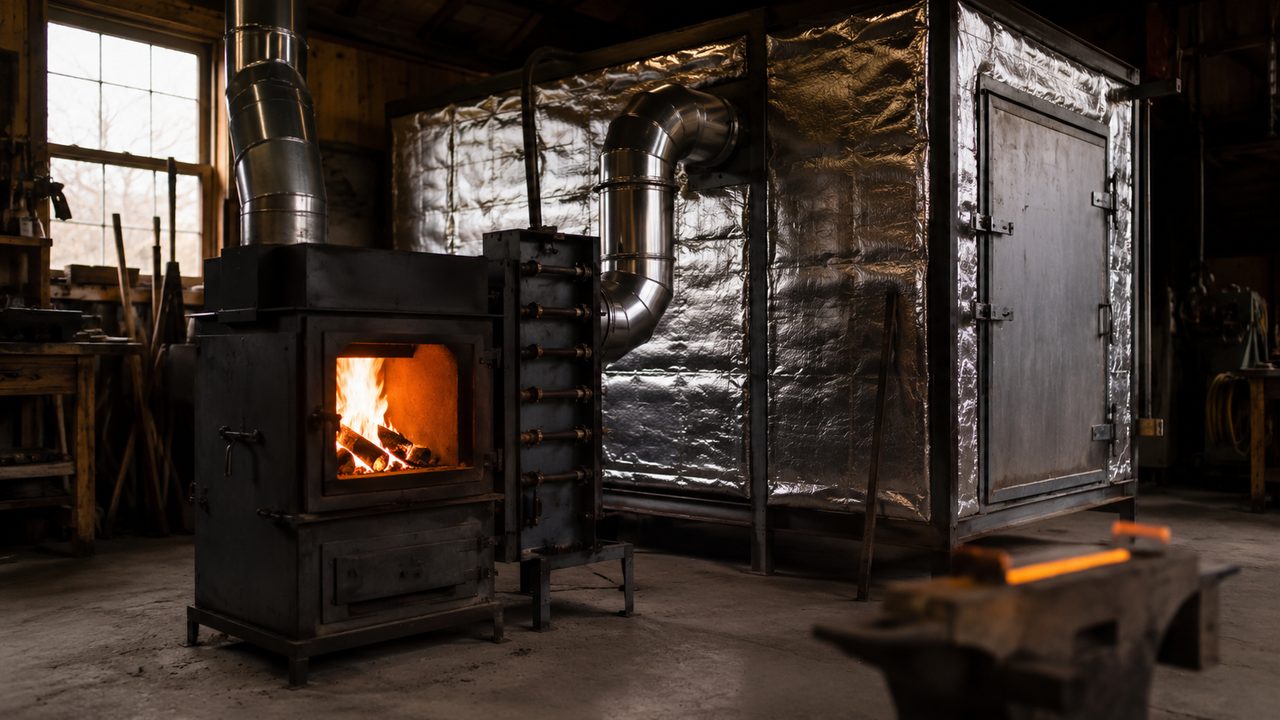

Твердотопливная топка на дровах пристыкована к камере полимеризации, стальной теплообменник над топкой, дымоход отдельным контуром, вентилятор рециркуляции на боковой стенке камеры — fig.01 — дровяная топка с теплообменником над ней: дым уходит в дымоход, чистый воздух идёт в камеру к детали

01 / развилкаДрова и пеллеты как топливо: когда за них берутся

Причина трезвая: под рукой нет ничего дешевле. У столярки, мебельного цеха или деревообработки есть свои опилки, обрезки и щепа, которые всё равно надо утилизировать. В деревне газовой трубы нет, а электросеть даёт от силы 15 кВт по вводу, чего на прогрев камеры не хватает. Тут дрова и пеллеты становятся единственным доступным источником большого тепла.

Сухие дрова влажностью до 20 % отдают 3,5–4,5 кВт·ч с килограмма, пеллеты плотнее и суше, потому дают 4,7–5 кВт·ч. Сырые дрова влажностью 40–50 % проваливают эту цифру вдвое: половина тепла уходит на испарение воды, а топка коптит. Расплата за дешёвое топливо в грязи горения и в том, что мощность закладки не регулируется точно, а это бьёт по стабильности полки.

Дрова выгоднее электричества?

По топливу да, кратно, если дрова свои или дёшевы рядом. Киловатт-час из сети стоит 2,5–3,5 ₽, а тот же киловатт из дров при цене 2000 ₽/м³ выходит около 0,7–0,9 ₽. Но топку надо топить руками, чистить от золы и обслуживать дымоход, чего у электрокамеры нет. Сравнение источников разбирает материал газовая или электрическая камера.

02 / барьерДым нельзя на деталь: только косвенный нагрев

Это то, чем камера полимеризации отличается от банной печи или буржуйки. В бане сажа безобидна. В порошковой покраске одна крупинка сажи, осевшая в облаке напыления или на прогретой детали, даёт кратер, чёрную точку или матовое пятно, и деталь идёт на перекрас. Дрова к тому же стреляют искрами, особенно смолистая хвоя. Поэтому дымовые газы топки не должны иметь контакта с воздухом камеры вообще.

Решение стандартное для твердотопливных печей: конструкцию собирают из двух блоков, топки и рабочей камеры. Дрова горят в топке, над которой стоит стальной теплообменник; его стенки принимают жар дымовых газов. Чистый воздух вентилятором прогоняют по другой стороне теплообменника и гонят в камеру к детали. Грязный дым в это время уходит в дымоход. Воздух и дым нигде не пересекаются, их разделяет стенка теплообменника.

Стальной рёбристый теплообменник над дровяной топкой разделяет два контура: закопчённая сторона дымовых газов с дымоходом и чистая сторона нагретого воздуха на камеру — fig.02 — теплообменник над топкой разделяет контуры: закопчённая сторона дыма и чистая сторона воздуха на камеру

А если топку просто отгородить перегородкой?

Не спасёт. Перегородка задержит искры, но не дым: продукты сгорания летучи и просочатся в воздух камеры через щели и общий объём. Нужен именно закрытый теплообменник, где стальная стенка физически разделяет дым и чистый воздух. Механику загрязнения покрытия разбирает статья про дефекты поверхности.

03 / контурыЧистый воздух рециркуляции против дымоудаления

У правильной твердотопливной камеры два независимых воздушных тракта. Первый: чистый воздух вентилятор гоняет по кругу через теплообменник и по камере, снимая со стенки тепло и раздавая его ровно по объёму. Это рециркуляция: тот же нагретый воздух ходит по замкнутому кругу, а не выбрасывается, поэтому тепло не теряется. Второй: дымовые газы от топки уходят в дымоход, минуя рабочую зону.

Без вентилятора камера не работает как надо. Тёплый воздух всплывает вверх, и без принудительного движения у теплообменника собирается пекло за 200 °C, а в дальнем нижнем углу недогрев на 30–40 °C. Порошок в холодной зоне не сплавится, в горячей пожелтеет. Отдельно нужна вытяжка над камерой для паров, которые выделяет сам порошок при 180–200 °C, это уже третий поток, не связанный с дымоходом.

Контур	Что несёт	Куда идёт
Воздух рециркуляции	чистое тепло от теплообменника	в камеру, к детали, по кругу
Дымоудаление	сажа, зола, искры, дым топки	в дымоход, наружу
Вытяжка камеры	пары полимеризации порошка	отдельно на улицу

Нужна ли вытяжка, если дым уходит в дымоход?

Да. Дымоход убирает продукты сгорания дров, но не летучие вещества, которые выделяет сам порошок при 180–200 °C. Это разные потоки. Про второй поток есть отдельный разбор: нужна ли вытяжка и вентиляция камеры.

04 / скачкиГлавная беда дров: температура гуляет ±20–30 °C

Полимеризация не прощает разброса: недогрев на 15–20 °C и покрытие не набрало прочность, перегрел и пошла желтизна и хрупкость. На электрокамере с точным терморегулятором держат полку ±5 °C. На ручной дровяной топке это почти недостижимо, и вот почему.

Мощность закладки дров невозможно задать точно. Кинул свежую охапку, и через 10 минут в камере всплеск до 220 °C. Догорели угли, и полка провалилась до 150 °C. Топку нельзя выключить мгновенно, как ТЭН: раскалённые угли и футеровка отдают тепло ещё долго после того, как перестал подкидывать. Наложите на это плавающую влажность поленьев, и мощность горения гуляет сама по себе. Реальный разброс на простой дровяной топке чаще ±20–30 °C при порошковом допуске ±10–15 °C, а это риск брака.

Мерьте деталь, а не воздух

На инерционной топке датчик воздуха врёт сильнее обычного: воздух уже скакнул вверх от свежей закладки, а массивная деталь ещё держит прежнюю температуру. Контроль по пирометру или термопаре на самом изделии убирает эту ошибку. Как это делать, разбирает материал про контроль температуры детали пирометром.

Как сгладить скачки температуры на дровах?

Три приёма: массивная кирпичная футеровка топки, которая аккумулирует тепло и гасит провалы, дисциплина топки мелкими равными закладками вместо больших охапок, и переход на пеллетный котёл с автоподачей. Про равномерность в самой камере есть статья неравномерный нагрев и вентилятор.

05 / пеллетыПеллетный котёл с автоподачей как решение стабильности

Главный минус дров лечит автоматика пеллетного котла. Он подаёт топливо не охапками, а гранулами через шнек по сигналу терморегулятора. Провалилась температура на 2–3 °C ниже уставки, шнек подкинул порцию пеллет и поддул вентилятором. Дошла до верхнего порога, подача остановилась. Горение регулируется плавно и без участия человека, поэтому полка держится ровнее.

Цифры говорят сами за себя. Ручная дровяная топка даёт ±20–30 °C, пеллетный котёл с модуляцией мощности держит ±10–15 °C, а это уже вписывается в допуск большинства порошковых красок. Расход пеллет предсказуем: около 0,25–0,3 кг на киловатт тепла в час, для камеры на 30–40 кВт это 8–12 кг/ч на поддержании. Плата за удобство это цена котла, бункер под гранулы и зависимость от покупных пеллет вместо дармовых обрезков. Схему автоматики разбирает материал про терморегулятор и автоматику камеры.

Можно ли на дровяной камере поставить автоматику как на пеллетной?

Нет, дрова невозможно подавать шнеком дозированно, они разной формы и размера. Автоподача работает только на однородных гранулах или щепе калиброванной фракции. Поэтому ровную полку даёт именно пеллетный формат, а не дрова. Часть котлов всеядны и берут и то и другое, но точность держат только на пеллетах.

06 / инерцияФутеровка, теплоаккумуляция и время выхода на режим

Массивная топка это медаль о двух сторонах. Кирпичная или шамотная футеровка выходит на режим долго: розжиг, прогрев кладки и теплообменника занимают 40–90 минут против 20–40 минут у электрокамеры. Розжиг надо начинать заранее, до подготовки первой партии деталей, иначе камера станет узким местом смены.

Зато прогретая футеровка работает тепловым маховиком. Она накапливает тепло и отдаёт его в паузах между закладками, сглаживая провалы полки. Тонкостенная стальная топка греется быстро, но и остывает мгновенно, отчего скачки только резче. Кирпичная тяжелее и инертнее, но именно эта инерция делает температуру ровнее. Тот же приём работает и на стенках камеры: чем лучше утепление и больше тепловая масса, тем меньше проваливается полка. Про это есть отдельный разбор чем утеплить камеру полимеризации.

Топка камеры полимеризации с шамотной футеровкой изнутри, толстые огнеупорные кирпичи стенок аккумулируют тепло, слой минеральной ваты в корпусе камеры — fig.03 — шамотная футеровка топки: тепловая масса аккумулирует тепло и сглаживает провалы температуры между закладками

Почему стальная топка держит температуру хуже кирпичной?

У стали малая тепловая масса: она мгновенно перегревается от свежей закладки и так же мгновенно остывает, когда угли догорели. Кирпичная футеровка накапливает тепло и отдаёт его плавно, работая буфером. Поэтому на дровах массивная топка держит полку ровнее, хоть и дольше выходит на режим.

07 / выборКогда твердотопливная камера оправдана

Дрова и пеллеты берут, когда сходятся три условия: магистрального газа нет, электричество дорогое или лимит ввода мал, а древесное топливо дёшево рядом. Это глубинка без газовой трубы, деревообработка и столярка со своими отходами, где обрезки и опилки всё равно надо утилизировать. Тогда кратная экономия на топливе перекрывает возню с топкой, золой и дымоходом.

Если хоть одно условие не выполняется, картина меняется. При магистральном газе проще и чище газовая горелка с теплообменником. При дешёвом электричестве и достаточном вводе электрокамера обходится дешевле в сумме за счёт нулевого обслуживания и точной температуры. Для дров нужен человек, готовый топить и чистить, плюс место под дровник и золу. Взвешивайте не только цену киловатта топлива, но и трудозатраты на топку и риск брака от скачков температуры. Про режим, на который придётся выходить любой камерой, есть отдельный материал температура и время полимеризации.
