Какую удельную мощность ИК брать на квадратный метр детали?

Для полиэфира ориентир 30–60 кВт/м² поверхности детали при коротковолновых лампах и 15–30 кВт/м² при средневолновых. Тонкий лист 0,8–1,5 мм закрывают нижней границей, массивный металл верхней. Точную цифру подгоняют по пирометру: если поверхность выходит на 200 °C слишком резко и краска желтеет, мощность снижают или увеличивают дистанцию.

На каком расстоянии ставить ИК-лампу от детали?

Рабочая дистанция 10–30 см. Коротковолновые галогенные лампы держат ближе к нижней границе 10–15 см из-за высокой плотности потока, керамические панели дальше, 20–30 см. Плотность излучения падает примерно с квадратом расстояния, поэтому сдвиг лампы на 5 см заметно меняет температуру поверхности.

Коротковолновые или средневолновые лампы для порошка?

Коротковолновые (0,78–1,4 мкм) выходят на режим за 1–2 секунды и дают до 60 кВт/м², их берут для конвейера и быстрого гелеобразования. Средневолновые (1,4–3 мкм) попадают в пик поглощения полиэфира около 3,2 мкм, греют мягче и ровнее, подходят для смешанных партий и толстого покрытия. Для штучной работы средняя волна прощает ошибки.

За сколько ИК-лампа выходит на рабочий режим?

Коротковолновая галогенная лампа с вольфрамовой нитью раскаляется за 1–2 секунды и так же быстро гаснет. Средневолновая кварцевая трубка выходит за 30–90 секунд. Керамическая ИК-панель самая инертная, прогревается 3–5 минут и остывает так же долго. Для импульсной работы и зонного управления берут короткую волну.

Сколько ламп нужно на кассету и как их расположить?

Считают от площади детали и удельной мощности. Для панели 1×0,6 м под коротковолновый режим 40 кВт/м² нужно около 24 кВт, это примерно 12–16 ламп по 1,5–2 кВт с шагом 8–12 см. Шаг подбирают так, чтобы конусы излучения перекрывались и не оставляли холодных полос между лампами.

Как подключать и управлять ИК-модулями?

Коротковолновые кассеты 20–40 кВт подключают на 380 В через силовые тиристорные или твердотельные реле, они позволяют плавно менять мощность и работать импульсами. Каждую зону кассеты заводят на отдельный канал управления, чтобы догревать тень или снижать поток над тонкими участками. Питание считают с запасом 25% по току.

Почему нельзя просто поставить ИК-лампу вплотную к детали?

При дистанции меньше 8–10 см плотность излучения на поверхности достигает 80–120 кВт/м², порошок за секунды перегревается: желтеет, кипит, идёт кратерами. Слой краски работает как термос, тепло не успевает уйти в металл. Поэтому дистанцию держат от 10 см и регулируют мощностью, а не сближением лампы с деталью.

Главная / Подбор ИК-оборудования

ИК-кассеты и лампы для полимеризации: как подобрать

Короткий ответ

Отправная точка подбора это удельная мощность 30–60 кВт/м² поверхности детали для коротких волн и 15–30 кВт/м² для средних. Дистанция лампа-деталь 10–30 см, короткие волны ближе, керамика дальше. Коротковолновые галогенные лампы выходят на режим за 1–2 секунды, средневолновые кварцевые за 30–90 секунд, керамические панели за 3–5 минут. Кассету бьют на зоны и заводят каждую на свой канал управления.

Одна галогенная ИК-лампа 2 кВт выходит на 2200 °C за 1,5 секунды и отдаёт коротковолновое излучение почти мгновенно. На этом свойстве строится весь подбор ИК-оборудования: не «взять инфракрасное побыстрее», а собрать кассету, где мощность, длина волны и дистанция сведены под конкретную деталь. Ошибка в любом из трёх параметров даёт либо перегретую желтизну, либо непропёк. Разберём железо по частям, с цифрами.

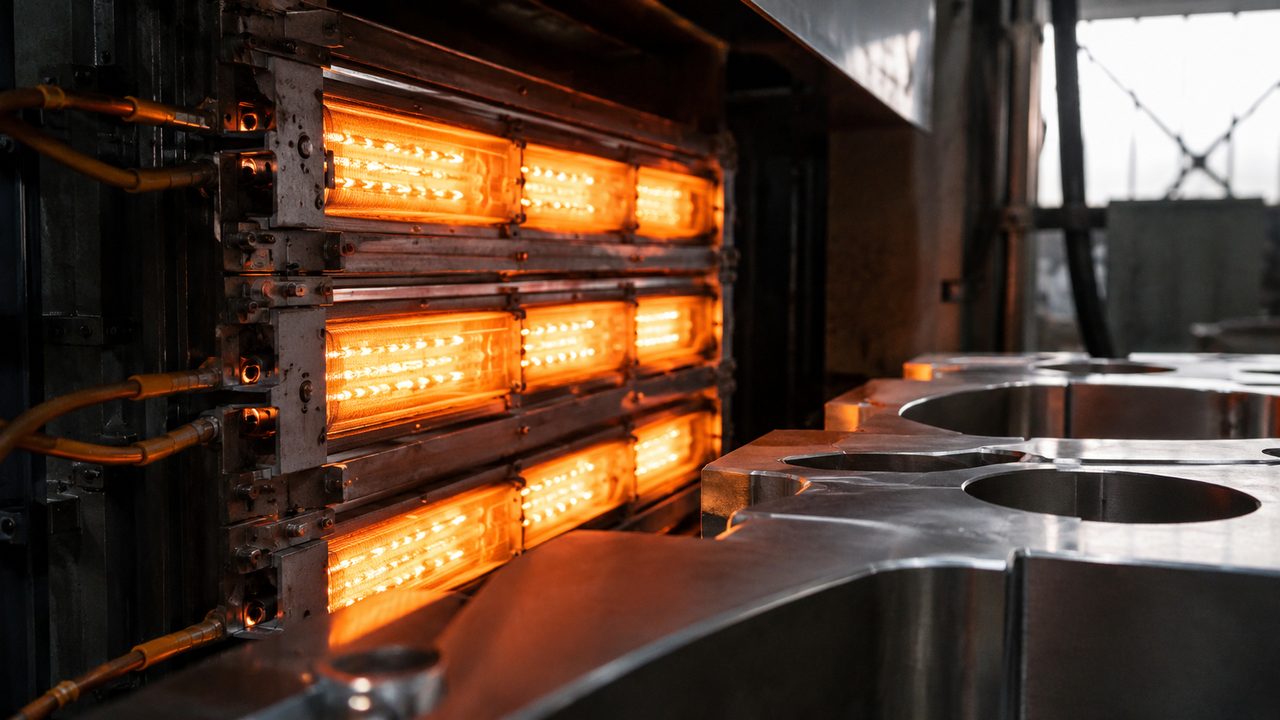

ИК-кассета из коротковолновых галогенных ламп с золочёными рефлекторами над стальной деталью в цехе — fig.01 — кассета коротковолновых ламп с золочёными рефлекторами направляет поток на поверхность детали

01 / излучателиТипы излучателей и их длины волн

Всё ИК-железо делят по длине волны, а волна напрямую связана с температурой излучателя. Чем горячее нить или элемент, тем короче волна и тем плотнее поток. Три рабочих класса: коротковолновые галогенные лампы, средневолновые кварцевые трубки и длинноволновые керамические панели. Для полимеризации порошка используют все три, но под разные задачи.

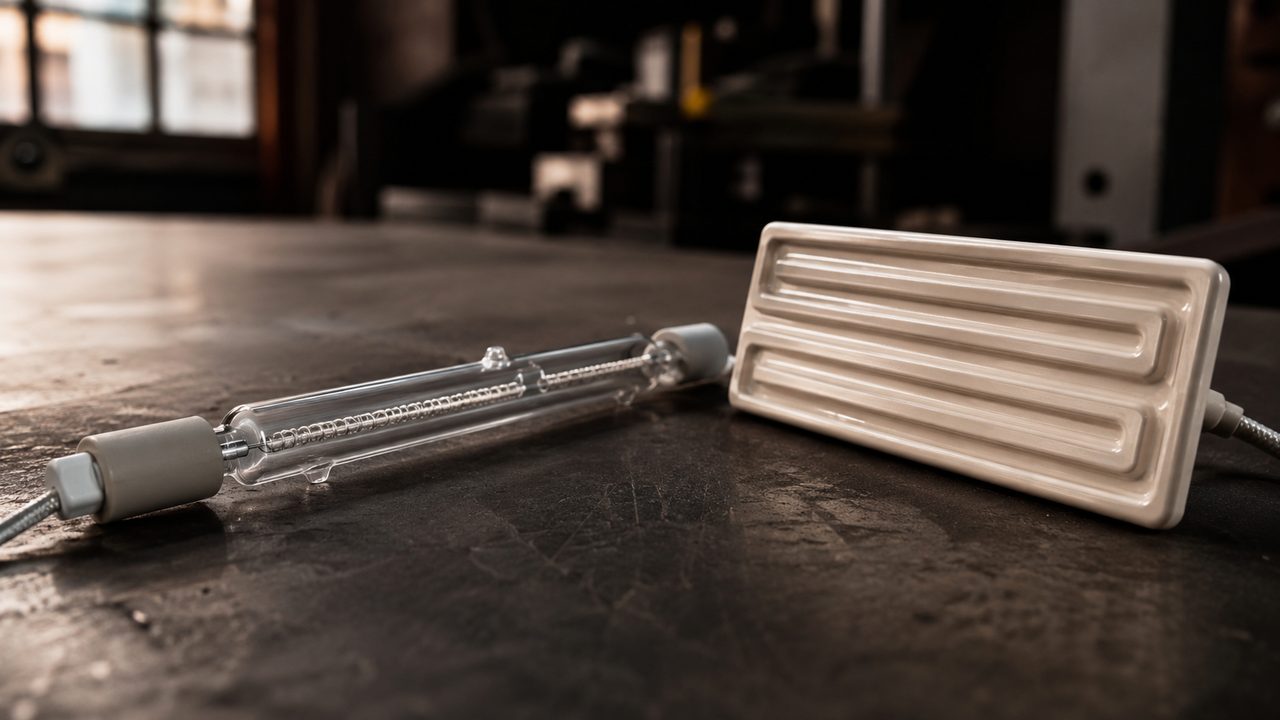

Коротковолновые лампы это кварцевая колба с вольфрамовой нитью, часто с золочёным рефлектором сзади. Нить раскаляется до 2000–2400 °C, волна 0,78–1,4 мкм, поток до 60 кВт/м². Средневолновые кварцевые трубки греют элемент до 800–1000 °C, волна 1,4–3 мкм, попадают в пик поглощения полиэфира около 3,2 мкм. Керамические панели с проволокой внутри керамики работают при 300–700 °C, длинная волна от 3 мкм, греют мягко и инертно.

Тип излучателя	Длина волны	Температура	Применение
Коротковолновый галоген	0,78–1,4 мкм	2000–2400 °C	конвейер, быстрое гелеобразование
Средневолновый кварц	1,4–3 мкм	800–1000 °C	смешанные партии, толстое покрытие
Длинноволновая керамика	от 3 мкм	300–700 °C	мягкий равномерный догрев

Какой тип выбрать для гаражной штучной работы?

Средневолновые кварцевые трубки или керамику. Они прощают ошибку в дистанции и мощности, потому что греют мягче: поток 15–30 кВт/м² против 60 кВт/м² у короткой волны. Коротковолновые лампы для штучной работы избыточны, они требуют точного расчёта и легко пережигают порошок на паузе.

02 / мощностьУдельная мощность на квадратный метр детали

Первая цифра подбора это не общая мощность кассеты, а поток на квадратный метр поверхности, которую надо запечь. Для полиэфира берут 30–60 кВт/м² под коротковолновые лампы и 15–30 кВт/м² под средневолновые. Нижняя граница для тонкого листа 0,8–1,5 мм, верхняя для массивного металла, который тянет тепло в толщу.

Считается просто: площадь освещаемой поверхности умножают на удельную мощность. Панель 1×0,6 м под режим 40 кВт/м² требует 24 кВт подведённой мощности ламп. Дальше цифру делят на мощность одной лампы и получают их число. Считают площадь именно детали под лучом, а не всей кассеты: если деталь занимает половину поля, половина потока уйдёт мимо и в полезную мощность не идёт.

Что будет при заниженной удельной мощности?

Поверхность не выйдет на 180–200 °C за отведённое время, порошок не гелирует и не сшивается. На конвейере это заметно сразу: деталь уходит из ИК-зоны с липким покрытием, которое осыпается. Лечится увеличением мощности или сокращением дистанции, но не растягиванием времени, иначе теряется весь смысл быстрого ИК.

Можно ли одной кассетой греть детали разной толщины?

Да, если завести зоны на отдельные каналы и менять мощность по участкам. Толстый узел получает 50–60 кВт/м², тонкая кромка рядом 20–25 кВт/м², иначе кромку пережжёт раньше, чем прогреется массив. Без зонного управления одна кассета ровно закрывает только однородную по толщине деталь.

03 / дистанцияРасстояние лампа-деталь и его влияние

Рабочая дистанция 10–30 см. Коротковолновые лампы ставят на 10–15 см, керамические панели на 20–30 см. Причина в плотности: поток на поверхности падает примерно с квадратом расстояния, поэтому сдвиг лампы на 5 см ближе или дальше меняет температуру заметно сильнее, чем кажется.

Пример: если на 15 см поверхность держит 40 кВт/м², то на 30 см при том же излучателе останется около 10 кВт/м². Вчетверо меньше при удвоении дистанции. Отсюда правило наладки: сначала фиксируют дистанцию под геометрию детали, потом подгоняют мощность реле, а не наоборот. Сближать лампу с деталью ради нагрева нельзя.

Ближе 8–10 см начинается брак

При дистанции меньше 8–10 см плотность на поверхности доходит до 80–120 кВт/м². Слой порошка перегревается за секунды: желтеет, кипит, идёт кратерами, потому что тепло не успевает уйти в металл. Дистанцию держат от 10 см и регулируют режим мощностью. Как ловить перегрев по факту, смотрите в разборе про контроль температуры детали пирометром.

Схема дистанции между инфракрасной лампой и деталью с обозначением зоны перекрытия конусов излучения — fig.02 — дистанция задаёт плотность потока: ближе поток растёт с квадратом, дальше так же быстро падает

04 / зонированиеЗонирование кассет под геометрию детали

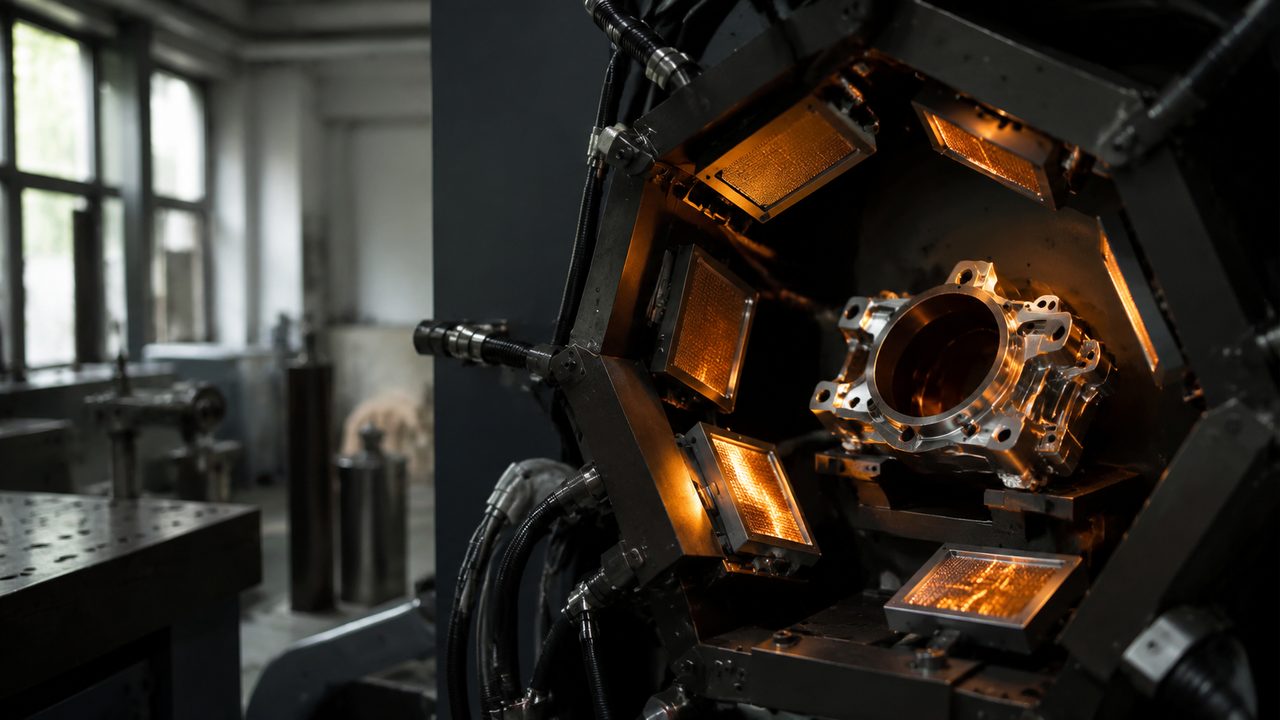

Плоскую панель греет любая ровная кассета с равным шагом ламп. Сложная деталь ломает эту логику: у неё есть выступы ближе к лампам и впадины дальше, есть тонкие кромки и массивные бобышки. Если кассета греет всё одинаково, кромка перегреется, а впадина недоберёт. Решение это зонирование, разбивка поля излучения на участки с разной мощностью.

Кассету делят на секции, каждую заводят на свой канал управления. Над массивным узлом ставят полный поток 50–60 кВт/м², над тонкой стенкой снижают до 20–25 кВт/м². Впадину, до которой луч не достаёт под прямым углом, догревают отдельной лампой сбоку. Шаг ламп внутри зоны подбирают так, чтобы конусы излучения перекрывались и между лампами не оставалось холодных полос: для ламп 2 кВт на дистанции 15 см шаг обычно 8–12 см.

Как понять, что между лампами остаётся холодная полоса?

По пирометру вдоль поверхности: если между двумя лампами температура проседает на 30–50 °C относительно точки под лампой, шаг велик и конусы не перекрываются. Уменьшают шаг или отодвигают кассету, чтобы конусы расширились и слились. На готовом покрытии такие полосы видны как чередование блеска.

05 / режимВремя выхода лампы на режим

Скорость выхода на режим определяет, можно ли управлять лампой импульсами. Коротковолновая лампа раскаляет вольфрамовую нить за 1–2 секунды и гаснет так же быстро. Это позволяет включать её десятки раз за цикл, догревая тень импульсами или снижая среднюю мощность паузами. Средневолновая кварцевая трубка инертнее, прогревается 30–90 секунд, ей плавно меняют мощность. Керамическая панель самая медленная, 3–5 минут на прогрев и столько же на остывание.

Отсюда прямое следствие для подбора: под импульсное зонное управление и конвейер берут короткую волну, под ровный длительный прогрев одной детали керамику или кварц. Смешивать в одной кассете лампы с разной инерцией смысла нет, по времени выхода на режим они не синхронизируются.

Зачем вообще управлять лампой импульсами?

Чтобы держать среднюю мощность ниже пиковой без снижения плотности потока. Лампа 2 кВт, работающая 50% времени, даёт в среднем 1 кВт, но в момент вспышки бьёт полным потоком. Это удобно для тонких деталей, где нужен короткий импульс тепла и пауза на отвод в металл, чтобы кромка не пережглась.

06 / питаниеПитание и управление ИК-модулями

Коротковолновая кассета на 20–40 кВт это уже силовая нагрузка на 380 В. Её не гоняют механическими контакторами: частые щелчки под такой ток убивают контакты за недели. Ставят твердотельные или тиристорные реле, которые коммутируют без искры и позволяют плавно менять мощность или работать импульсами. Каждую зону кассеты заводят на свой канал, чтобы регулировать участки раздельно.

Ток считают с запасом. Кассета 30 кВт на 380 В тянет около 46 А, к этому добавляют 25% на пусковой ток и старение проводки, то есть закладывают линию под 60 А. Сечение кабеля и автомат подбирают под эту цифру. Общие правила силового подключения кассеты те же, что для конвекционной камеры, они собраны в разборе про подключение камеры к сети 380 В. Управляющую логику по зонам и уставкам строят через терморегулятор и автоматику камеры.

Силовой шкаф управления ИК-кассетой с твердотельными реле и раздельными каналами по зонам на 380 вольт — fig.03 — силовой шкаф ИК-кассеты: твердотельные реле по каналам зон, питание 380 В с запасом по току

Нужен ли пирометр в контуре управления ИК?

Да, и это важнее, чем в конвекции. ИК греет поверхность за секунды, термопара в воздухе тут бесполезна, она инертна. Мощность зоны привязывают к показаниям пирометра, направленного на деталь, чтобы реле сбрасывало поток при достижении 200 °C по поверхности. Без обратной связи по детали короткая волна легко уходит в перегрев.

07 / сборкаКак собрать подбор в готовую кассету

Порядок такой. Сначала определяют тип детали: плоская и тонкая тянет к короткой волне и высокой плотности, толстая и сложная к средней волне с зонированием. Дальше считают площадь под лучом и удельную мощность, получают суммарные киловатты. Делят на мощность лампы, получают их число и шаг под перекрытие конусов. Фиксируют дистанцию 10–30 см под геометрию и высоту выступов.

После этого разбивают поле на зоны по толщине и рельефу, заводят каждую на свой канал через твердотельное реле, считают ток линии с запасом 25% и вешают пирометр на обратную связь. Получается кассета, которая закрывает конкретную деталь без холодных полос и без пережога кромок. Если деталь меняется от партии к партии, вместо чистого ИК смотрят в сторону ИК или конвекционной камеры и комбинированных схем из разбора про инфракрасную полимеризацию против конвекционной. Режимы выдержки по краске остаются прежними, они собраны в материале про температуру и время полимеризации.
