Что дешевле по энергии: газовая или электрическая камера полимеризации?

По цене за киловатт-час газ дешевле электричества в 3–5 раз: тепло из газа обходится примерно в 1,2–1,8 руб/кВт·ч против 6–9 руб/кВт·ч у сети. Но у газа теряется часть тепла в дымоход (КПД 60–85%), а капзатраты и согласования выше. По энергии газ выигрывает, по входному билету проигрывает.

При каком объёме работы газовый нагрев окупается?

Ориентир: газ начинает окупать капзатраты примерно от 20–30 часов горелки в неделю на камере от 5 м³. Если печь работает 2–3 дня в неделю по паре циклов, разница в топливе не отобьёт 200–500 тыс. руб на горелку, теплообменник, дымоход и проект. Точный порог считают по своему тарифу и загрузке.

Можно ли пустить продукты сгорания газа прямо на деталь?

Только при прямом нагреве с идеально настроенной горелкой на полное сгорание. В факеле есть водяной пар и следы CO2, а копоть от неполного сгорания оседает на непросохшем покрытии и даёт пятна. Белые и светлые порошки от прямого нагрева желтят, под них берут косвенную схему через теплообменник.

Сколько стоит подключить газ к цеху?

Технические условия, проект газоснабжения, монтаж и пусконаладка обходятся в сотни тысяч рублей и растягиваются на месяцы. Если газовая труба не подведена к участку, стоимость и сроки резко растут. Электрокомплект ТЭНов при наличии выделенной мощности ставится за дни без согласований с газовой службой.

Что точнее держит температуру: газ или ТЭНы?

Электронагрев регулируется точнее и проще: терморегулятор отключает секции ТЭНов и держит коридор в пределах ±3–5 °C. Газовая горелка инертнее, модуляция мощности грубее, коридор шире. Для тонких режимов и светлых красок точность электро ценят выше.

Нужна ли газовой камере отдельная мощность электросети?

Немного нужна: вентилятор обдува, автоматика и розжиг горелки питаются от сети, это 1–3 кВт. Основное тепло даёт газ, поэтому лимит по электрической мощности не упирается. Именно это делает газ выходом там, где сеть не тянет 30–60 кВт ТЭНов.

Что дешевле в обслуживании?

ТЭНы проще: перегорел элемент, поменял за 15 минут и полтысячи рублей. Газовая система требует периодического обслуживания горелки, проверки тяги, чистки теплообменника и датчика CO, а работы с газовым оборудованием ведёт допущенный специалист. Обслуживание газа дороже и регламентированнее.

Главная / Газовый или электрический нагрев

Газовый или электрический нагрев камеры полимеризации

Короткий ответ

Тепло из газа стоит 1,2–1,8 руб/кВт·ч, из сети 6–9 руб/кВт·ч, то есть газ дешевле в 3–5 раз. Но газовая горелка тянет за собой теплообменник, дымоход, проект и согласования на 200–500 тыс. руб, а электрокомплект ТЭНов ставится за дни. Газ окупается на больших объёмах и при дорогом электричестве, электро выигрывает на малых партиях и там, где важна точность и простота.

Разница в цене энергии между газом и электричеством доходит до пяти раз. Именно она соблазняет ставить газовую горелку. Но топливо это только одна строка сметы. Вторая строка, капзатраты и согласования, у газа в разы тяжелее, и часто она перевешивает всю экономию на киловатт-часах. Считать надо обе, иначе выбор делается по половине картины.

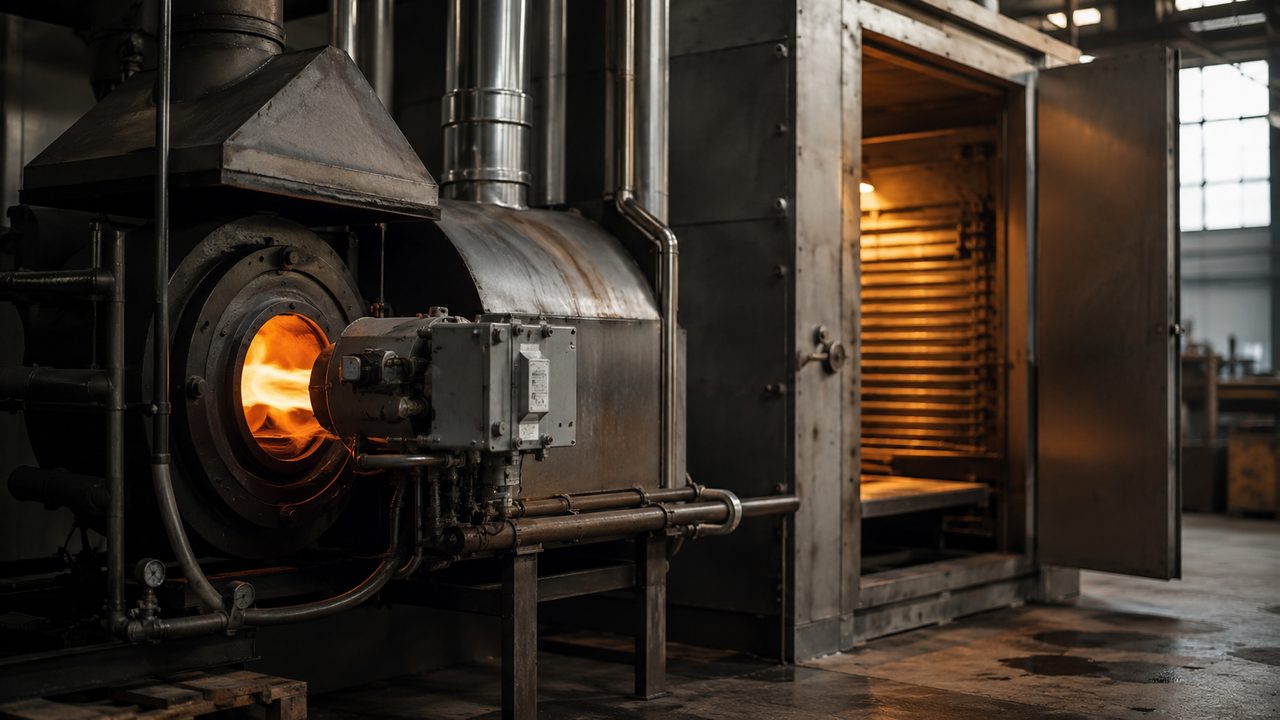

Газовая горелка с теплообменником и дымоходом рядом с электрокомплектом ТЭНов камеры полимеризации — fig.01 — две схемы нагрева: газовая горелка через теплообменник и дымоход против блока ТЭНов от сети 380 В

01 / энергияЦена киловатт-часа тепла

Считаем в рублях за киловатт-час полезного тепла. Природный газ по промышленному тарифу отдаёт около 9,5 кВт·ч тепла с кубометра. При цене газа 6–8 руб/м³ и КПД камеры 70–80% киловатт-час тепла обходится в 1,2–1,8 руб. Электричество для юрлица идёт по 6–9 руб/кВт·ч, и КПД у ТЭНов почти 100%: весь ток в тепло. Даже с поправкой на потери в дымоход газ дешевле в разы.

Пример на цикле. Камера 8 м³ держит 180 °C, в установившемся режиме расход тепла около 15 кВт, цикл 1 час. Электро: 15 кВт·ч × 7 руб = 105 руб за цикл. Газ: те же 15 кВт·ч тепла при 1,5 руб/кВт·ч = 22–23 руб. Разница ~80 руб с цикла. Пока это не умножено на количество циклов, оно ничего не значит.

Почему у газа КПД ниже 100%?

Часть тепла улетает с продуктами сгорания в дымоход. У косвенного нагрева через теплообменник КПД 60–75%, у прямого выше, до 85–90%, потому что весь факел идёт в тепло. У ТЭНов терять некуда: сопротивление превращает ток в тепло целиком, поэтому КПД считают ~100%.

02 / капзатратыВходной билет: горелка против ТЭНов

Электрокомплект прост: блок ТЭНов на 15–60 кВт, терморегулятор, контакторы, кабель. Оборудование стоит десятки тысяч рублей, монтаж быстрый, согласование одно: выделенная мощность от энергетиков, и то если её не хватает. Как подобрать ТЭНы под объём, разобрано в расчёте мощности камеры.

Газовый узел тяжелее в разы. Нужна горелка с автоматикой, при косвенной схеме теплообменник, дымоход из жаростойкой нержавейки, сборник конденсата, приток воздуха на горение и датчик CO. Плюс проект газоснабжения и технические условия. В деньгах это 200–500 тыс. руб и больше, в сроках месяцы согласований. Устройство газохода подробно расписано в статье про дымоход газовой камеры.

Что входит в проект газоснабжения?

Технические условия на подключение, расчёт расхода, схема газопровода, узел учёта, вентиляция и отвод продуктов сгорания, согласование с газораспределительной организацией. Без проекта и допуска врезать горелку нельзя. Электрокомплект таких документов не требует, только соблюдение норм по мощности и заземлению.

А если газ к цеху не подведён?

Тогда газ почти всегда невыгоден. Подвод трубы к участку стоит сотни тысяч, иногда миллионы, и это отдельная стройка. Сжиженный газ из баллонов или газгольдера снимает вопрос трубы, но топливо дороже сетевого и логистика сложнее. При отсутствии магистрали чаще выбирают электро.

03 / схемаПрямой нагрев или через теплообменник

Газ греет двумя способами, и это влияет и на КПД, и на качество покрытия. Прямой нагрев: горелка дует факел и продукты сгорания прямо в камеру к деталям. Дёшево, теплообменник не нужен, весь газ в тепло. Но в потоке водяной пар, CO2 и, при сбое настройки, копоть. На непросохшем порошке это пятна и потеря цвета.

Косвенный нагрев: факел горит в закрытом теплообменнике, деталь омывает чистый горячий воздух, а продукты сгорания уходят своим контуром в дымоход. Покрытие чистое, но КПД ниже на 15–35% и оборудование дороже. У электронагрева этой развилки нет вообще: ТЭН греет воздух, никаких продуктов сгорания, деталь всегда в чистой атмосфере.

Светлые краски и прямой газ

Белые, светлые и глянцевые порошки от прямого газового нагрева желтят: азотистые и сернистые соединения в продуктах сгорания меняют оттенок. Планируете такую палитру, берите либо косвенный нагрев с теплообменником, либо электро. Переделать прямой газ в чистую зону задним числом дороже, чем сразу поставить ТЭНы или теплообменник.

Прямой нагрев вообще годится для порошка?

Годится под тёмные насыщенные цвета и толстые слои при идеально настроенной горелке на полное сгорание без сажи. Под светлое и глянцевое риск желтизны, поэтому берут косвенную схему. У ТЭНов этого выбора делать не надо: атмосфера чистая по определению.

04 / точностьИнерция и регулирование

ТЭНы регулируются секциями. Терморегулятор отключает часть элементов и держит температуру в коридоре ±3–5 °C, реакция быстрая. Это удобно для тонких режимов и светлых красок, где перегрев сразу виден на цвете. Как настраивают автоматику, показано в материале про терморегулятор камеры.

Газовая горелка инертнее. Модуляция мощности грубее, между «включено» и «малое пламя» коридор шире, а сама масса теплообменника добавляет запаздывания. Для грубого прогрева металла это не критично. Для режимов с узким окном температуры газ требует более аккуратной автоматики и опыта наладчика. Разброс температуры по объёму в обоих случаях лечит обдув, о нём в статье про равномерность нагрева.

Газ дольше выходит на режим?

Разгон зависит от мощности, а не от топлива: мощная горелка выведет камеру на 180 °C быстрее слабого блока ТЭНов. Разница в другом: газ грубее держит установившуюся температуру и медленнее реагирует на команду сбросить мощность из-за инерции теплообменника.

График сравнения цены киловатт-часа тепла от газа и электричества для камеры полимеризации — fig.02 — тепло из газа дешевле, но капзатраты и согласования сдвигают точку выгоды в сторону больших объёмов

05 / безопасностьСогласования, пожарные, газовая служба

Электрокамера согласуется по электрике: выделенная мощность, заземление, автоматика защиты. Пожарные требования по горючим порошкам и вентиляции есть у обеих, но газ добавляет отдельный слой. Горелка это открытый огонь, магистраль под давлением и продукты сгорания в помещении. Газовая служба, узел учёта, регламентное обслуживание, датчик угарного газа и приток воздуха на горение обязательны.

Угарный газ у газовой печи опаснее пожара: CO не пахнет и накапливается незаметно при неполном сгорании или прогаре теплообменника. В воздухе цеха фон выше 6 ppm уже требует разбирательства, 70 ppm опасны. Датчик CO ставят на высоте дыхания с порогом тревоги 20–30 ppm. У электронагрева этой угрозы нет.

Нужен ли газовой камере отдельный человек с допуском?

Монтаж, пусконаладку и обслуживание газового оборудования ведёт специалист с допуском, самодеятельность тут запрещена. Электрокомплект тоже требует квалифицированного монтажа по нормам, но порог входа ниже: перегоревший ТЭН меняет любой обученный работник за минуты.

06 / окупаемостьКогда газ отбивает капзатраты

Всё сводится к загрузке. Экономия на топливе с одного цикла порядка 80 руб (пример из первого раздела). Чтобы отбить 300 тыс. руб капзатрат, нужно около 3750 циклов. При двух циклах в день это ~7,5 лет, при десяти меньше двух. Отсюда порог: газ имеет смысл, когда горелка работает 20–30 часов в неделю и больше на камере от 5 м³.

Развилка простая. Малые объёмы, редкие партии, дешёвое электричество или лимит по газу, берите ТЭНы. Поток на сотни деталей в день, дорогое электричество, большая камера и подведённый газ, тогда газ отобьётся и дальше будет экономить. Общий расчёт возврата вложений в камеру лежит в статье про окупаемость камеры, а способы срезать сам расход собраны в материале про энергосбережение.

Критерий	Электро (ТЭНы)	Газ (горелка)
Цена тепла, руб/кВт·ч	6–9	1,2–1,8
КПД нагрева	~100%	60–90%
Капзатраты	десятки тыс. руб	200–500 тыс. руб+
Согласования	мощность сети	проект газа + газслужба
Точность температуры	±3–5 °C, быстрая	шире, инертнее
Чистота у детали	всегда чистая	чистая только косвенно
Порог выгоды	малые и средние объёмы	от 20–30 ч/нед, от 5 м³

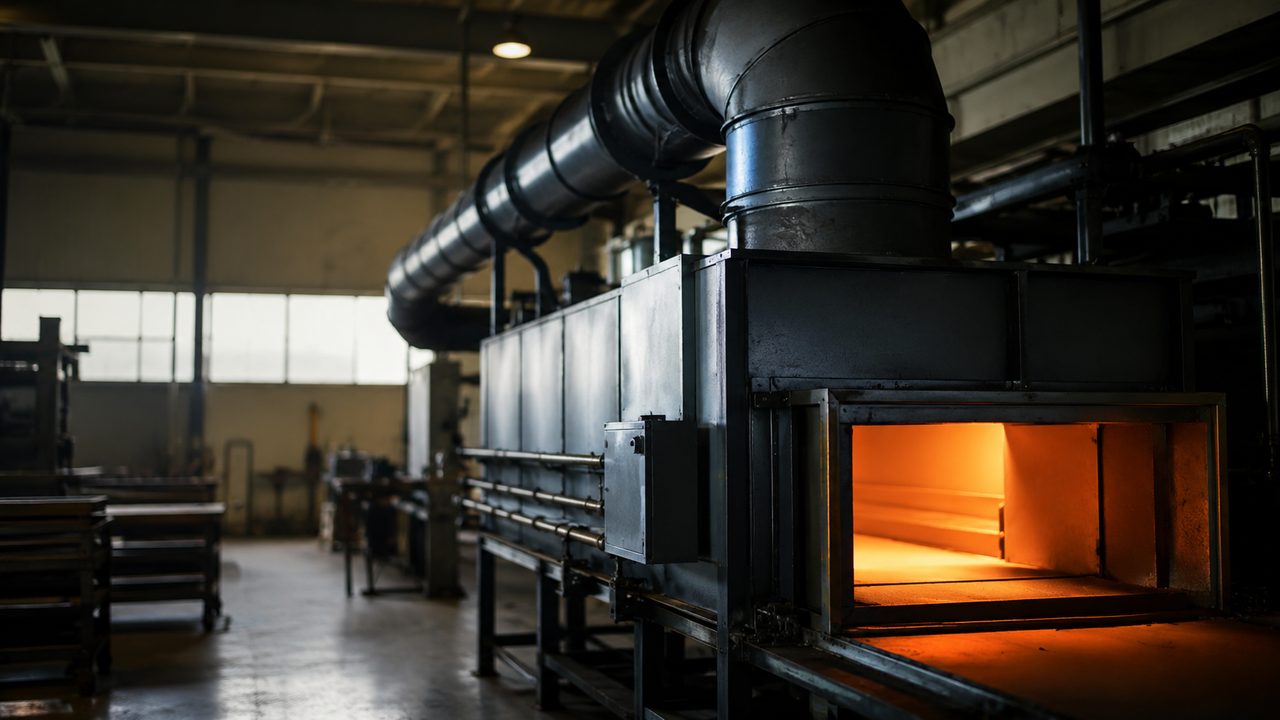

Датчик угарного газа и приток воздуха у газовой печи полимеризации против простого щита ТЭНов — fig.03 — газ требует датчика CO, притока и обслуживания горелки, электро обходится щитом и терморегулятором

07 / решениеКак выбрать под свой цех

Начните не с тарифа на газ, а с загрузки печи и палитры красок. Считаете циклы в день и выходит меньше двух десятков в неделю, газ не отобьётся, ставьте ТЭНы и не связывайтесь с проектом. Поток большой, электричество дорогое, магистраль газа у забора, считайте газ, экономия на топливе реальна и накопительна.

Второй фильтр это краски и точность. Много белого, светлого, глянца или тонких режимов, тогда либо электро, либо газ через теплообменник, прямой газ тут даст желтизну. И последнее по мощности сети: если энергетики не дают 30–60 кВт на ТЭНы, газ становится выходом даже на средних объёмах, потому что от сети ему нужно всего 1–3 кВт на вентилятор и автоматику. Сложить эти три фильтра, загрузку, краску и лимит сети, и выбор перестаёт быть спором о цене киловатт-часа.
