Толщина утепления камеры: сколько минваты нужно
Для электрокамеры на 180–200 °C оптимум толщины 100–120 мм базальтовой ваты плотностью 80–100 кг/м³. При 50 мм теплопотери около 140 Вт/м² и наружная стенка греется до 60–70 °C. При 100 мм потери падают примерно вдвое, до 70 Вт/м². После 150 мм прирост эффекта мал, зато растут вес и цена.
Две одинаковые камеры на 190 °C: у одной стенка 50 мм ваты, у другой 100 мм. Первая на удержании режима тянет вдвое больше киловатт и наружным листом обжигает руку. Разница целиком в толщине слоя, и её считают заранее, не собирая обе.
01 / физикаОт чего зависит теплопотеря
Поток тепла через плоскую стенку считается просто: q = k · ΔT / d, где q это потери в ваттах на квадратный метр, k теплопроводность материала, ΔT разница температур снаружи и внутри, d толщина слоя. Чем толще d, тем меньше поток. Зависимость обратная: удвоили толщину, вдвое срезали потери.
Для базальта k около 0,04 Вт/м·К при комнатной температуре. Но в камере слой прогрет, и теплопроводность растёт: при средней температуре слоя 100 °C уже 0,05–0,055 Вт/м·К. Поэтому в реальный расчёт берут не паспортные 0,04, а усреднённые 0,045–0,05 Вт/м·К. Иначе цифры получаются красивее, чем стенка на деле.
Почему нельзя брать паспортную теплопроводность 0,04?
02 / таблица50, 100, 150 мм: цифры теплопотерь
Считаем по формуле выше для ΔT около 165 °C (камера 190 °C, цех 25 °C) и k около 0,05 Вт/м·К с поправкой на сопротивление поверхностей. Цифры округлены, но порядок точный.
| Толщина ваты | Теплопотеря | Т-ра наружной стенки | Вердикт |
|---|---|---|---|
| 50 мм | ~140 Вт/м² | 60–70 °C | Тонко: перерасход, горячий короб |
| 80 мм | ~90 Вт/м² | 45–55 °C | Минимум для электрокамеры |
| 100 мм | ~70 Вт/м² | 38–45 °C | Рабочий выбор |
| 150 мм | ~50 Вт/м² | 33–38 °C | Есть смысл для больших камер |
| 200 мм | ~40 Вт/м² | 30–34 °C | Предел разумного, эффект мал |
Закономерность видна: первые 50 мм дают самый крупный выигрыш, дальше отдача падает. Со 100 до 150 мм срезали всего 20 Вт/м², а веса добавили заметно.
Почему после 150 мм эффект почти не растёт?
Насколько горячей будет стенка при 50 мм?
03 / плотностьПлотность важнее, чем кажется
Толщину все обсуждают, а про плотность забывают, хотя при 200 °C она решает, доживёт ли утепление до второго сезона. Лёгкий мат 30–50 кг/м³ рассчитан на фасады и кровли, где он лежит горизонтально и не греется. В вертикальной стенке горячей камеры он сползает под собственным весом и слёживается.
Результат усадки: снизу слой уплотняется, сверху появляется воздушная пустота. В этой пустоте нет утеплителя, там просто мостик тепла на всю ширину стенки. Камера начинает «уплывать» по температуре именно сверху, хотя вату вроде клали толстую.
Плита плотностью 80–100 кг/м³ держит форму без усадки. Волокна связаны плотнее, плита встаёт в ячейку каркаса враспор и не оседает. Для пола, куда давит вес деталей, берут ещё плотнее, от 100–120 кг/м³.
Дешёвая лёгкая вата 35 кг/м³ подойдёт, если взять потолще?
04 / расходКак толщина превращается в киловатты
Теплопотеря в Вт/м² сама по себе абстрактна. Переведём в мощность на удержание режима. Возьмём среднюю камеру со стенками, потолком и дверью общей площадью около 20 м².
| Толщина | Потеря на м² | Мощность на удержание | За смену 8 ч |
|---|---|---|---|
| 50 мм | ~140 Вт/м² | ~2,8 кВт | ~22 кВт·ч |
| 100 мм | ~70 Вт/м² | ~1,4 кВт | ~11 кВт·ч |
| 150 мм | ~50 Вт/м² | ~1,0 кВт | ~8 кВт·ч |
Разница между 50 и 100 мм около 11 кВт·ч за восьмичасовую смену. При тарифе 7 ₽ за кВт·ч это 77 ₽ в день только на потерях удержания, без разогрева. За год лишние 50 мм ваты окупаются многократно.
Оговорка: это потери на удержании. Основная энергия цикла уходит на прогрев металла деталей и на вентиляцию, там толщина стенки не поможет. Про полную структуру расхода в статье про снижение расхода электричества.
За сколько окупится переход с 50 на 100 мм ваты?
05 / способ укладкиОдин слой или два

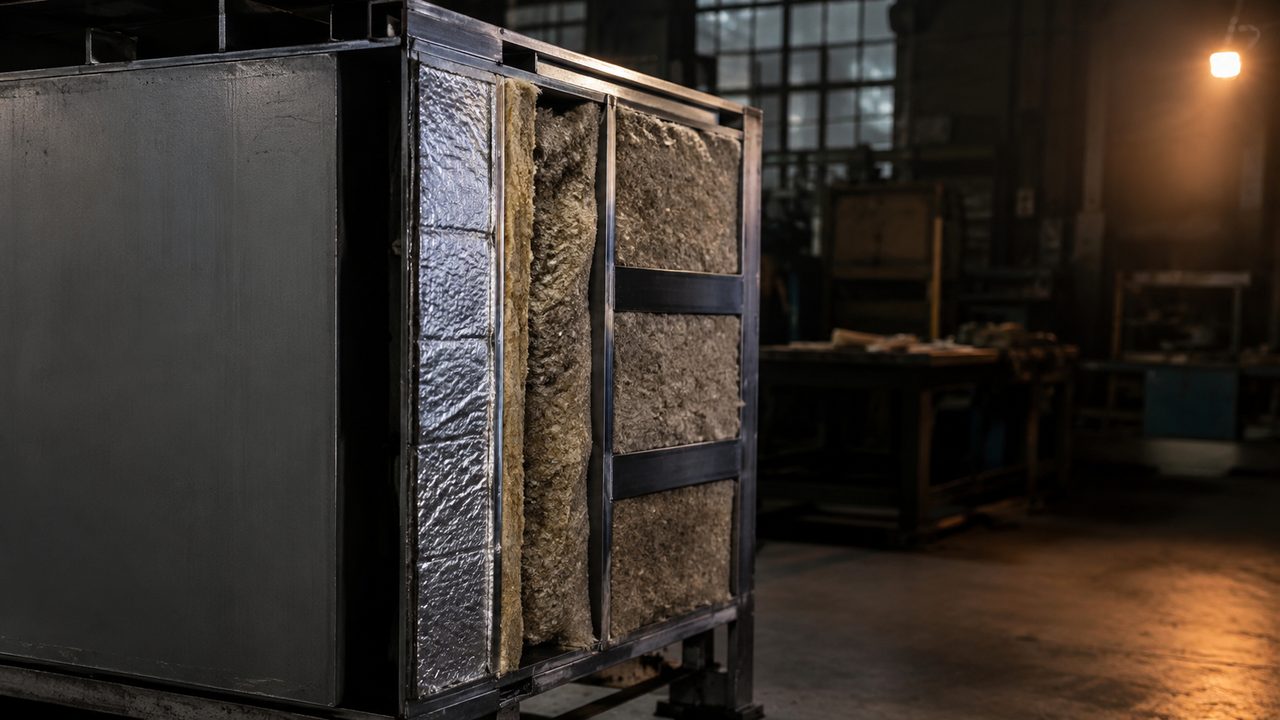

Нужные 100 мм набирают либо одной плитой, либо двумя по 50 мм. Второй вариант выигрывает по одной причине: швы. Если верхний слой уложить со смещением относительно нижнего, стыки перекрываются и сквозных щелей не остаётся.
Сплошная плита 100 мм при неаккуратной укладке даёт стыки на всю толщину. Через такой шов тепло идёт напрямую, и никакая толщина рядом это не компенсирует. Два слоя вразбежку прощают ошибки монтажа.
Крепят плиты тарельчатыми дюбелями к наружному листу, без клея и монтажной пены: первый не держит при 200 °C, вторая горюча. Про сам каркас и обшивку короба подробнее в разборе толщины стали каркаса.
Два слоя по 50 мм греют так же, как один 100 мм?
06 / огнестойкостьТемпературный класс и горючесть
Базальтовая вата класса НГ по горючести, органических горючих связующих в ней нет. Рабочая температура 400–650 °C в зависимости от марки, точка спекания волокна выше 1000 °C. Для камеры на 180–200 °C это запас в два-три раза, материал не деградирует от режима.
Правило запаса простое: рабочая температура утеплителя минимум вдвое выше уставки. При камере 200 °C берут вату на 400 °C и выше. Тогда даже при аварийном перегреве до 250–280 °C вата остаётся в своём диапазоне и не даёт запаха.
Почему берут вату с запасом по температуре в два раза?
07 / разумный пределГде остановиться по толщине
Точка разумного предела для электрокамеры это 100–120 мм. До неё каждый добавленный сантиметр реально режет потери и стоимость смены. После 150 мм кривая выигрыша выполаживается: платишь за материал и объём, а экономия на потерях уже мизерная.
Исключения два. Первое: большие камеры с площадью стенок за 30–40 м², где абсолютные потери велики и 150 мм оправданы. Второе: холодный неотапливаемый цех зимой, где ΔT растёт и толстая стенка держит режим стабильнее. В обычном отапливаемом помещении 100 мм закрывают задачу.
Если сомневаетесь между двумя значениями, берите большее из пары: перерасход от тонкой стенки заметнее, чем лишний вес от толстой.
Когда действительно нужны 150 мм, а не 100?
