Можно ли сделать камеру полимеризации из обычной стеновой сэндвич-панели?

Как наружную обшивку и корпус можно, изнутри печи нельзя. Обычная стеновая панель заполнена пенополиуретаном с рабочим пределом до +80 °C, а полимеризация идёт при 180–200 °C. При такой температуре наполнитель плавится, усаживается и выделяет едкий дым. Панель годится только снаружи, а внутренний контур делают из оцинковки и базальтовой ваты.

Почему пенополиуретан нельзя внутри печи полимеризации?

Жёсткий ППУ размягчается уже при 80–120 °C, а при 200–250 °C идёт пиролиз с выделением угарного газа и синильной кислоты. Рабочие 180–200 °C камеры попадают ровно в зону деструкции. Наполнитель проседает, отходит от металла, панель теряет геометрию и утеплитель, а воздух в цехе травится.

Какая сэндвич-панель выдержит 200 градусов внутри камеры?

Только минераловатная (базальтовая). Сама вата плавится выше 1000 °C и относится к негорючим НГ. Но у панели как изделия рабочий предел эксплуатации около +110 °C, потому что его задаёт не вата, а обшивка и полимерное покрытие снаружи. Поэтому даже базальтовую панель ставят корпусом, а горячую сторону закрывают отдельным экраном.

Горит ли пенополиуретан в сэндвич-панели при нагреве?

ППУ имеет класс горючести Г2 (умеренногорючий), ПИР Г1 (слабогорючий), оба горят. Внутри печи это прямой источник пожара: наполнитель нагрет до температуры разложения, а рядом ТЭНы на 180–200 °C. При возгорании закрытый металлом ППУ тлеет внутри панели и даёт плотный токсичный дым, потушить который сложно.

Что делать с мостиками холода на стыках сэндвич-панелей?

Стальной каркас и замки панелей проводят тепло насквозь: в этих местах стенка снаружи греется сильнее +40 °C, растут теплопотери. Внутренний базальтовый экран перекрывают с нахлёстом по стыкам, а стальные стойки прячут за утеплитель, а не оставляют открытыми внутрь горячей зоны. Иначе каркас работает как радиатор.

До какой температуры реально можно греть минераловатную сэндвич-панель?

Ватный наполнитель терпит до 1000 °C, но синтетическое связующее ваты начинает разрушаться при 200–350 °C: появляется запах, вата даёт усадку и теряет прочность. Плюс оцинковка обшивки выше 200 °C теряет цинковый слой. Поэтому панель держат в контуре до 110 °C, а прямой контакт с горячим воздухом печи ей не дают.

Как собрать камеру, если сэндвич-панель идёт только снаружи?

Порядок слоёв изнутри наружу: оцинкованный лист 0,7–1,0 мм как экран, за ним базальтовая вата плотностью от 100 кг/м³ толщиной 100–150 мм, за ней сэндвич-панель как корпус и наружная обшивка. Панель держит форму и погоду, базальт и экран держат температуру. Так горячий воздух не касается наполнителя панели.

Главная / Корпус камеры

Камера полимеризации из сэндвич-панелей: можно ли и как

Q: Чем сэндвич-панель лучше самосварной обшивки для камеры?

Сэндвич-панель даёт готовый ровный корпус за пару дней монтажа без сварки листов и набивки ваты вручную. Самосварная обшивка дешевле по материалу и позволяет заложить любую толщину базальта, но это неделя работы с болгаркой и сваркой. Панель выигрывает по скорости и виду, проигрывает по цене и по тому, что внутренний контур всё равно надо делать отдельно.

Короткий ответ

Обычная стеновая сэндвич-панель заполнена пенополиуретаном с рабочим пределом до +80 °C, а полимеризация идёт при 180–200 °C. Такой наполнитель внутри печи размягчается, усаживается и при 200–250 °C разлагается с ядовитым дымом. Держит температуру только минераловата (базальт), но и её панель как изделие рассчитана на +110 °C из-за обшивки. Рабочая схема: сэндвич-панель как наружный корпус плюс отдельный внутренний экран из оцинковки и базальта. Тогда горячий воздух не касается панели, и она служит стенами и погодой, а не печью.

Пенополиуретан в стеновой панели начинает плыть при 80 °C, а рабочая температура камеры 180–200 °C. Об это спотыкается почти каждый, кто решает собрать печь из панелей с базы стройматериалов: панель утеплённая, ровная, поставил четыре стены и накрыл крышей. Через первый же цикл наполнитель проседает, металл ведёт, из стыков тянет едким запахом. Дальше разберём, какой наполнитель годится и как собрать корпус, чтобы панель работала стенами, а не топливом.

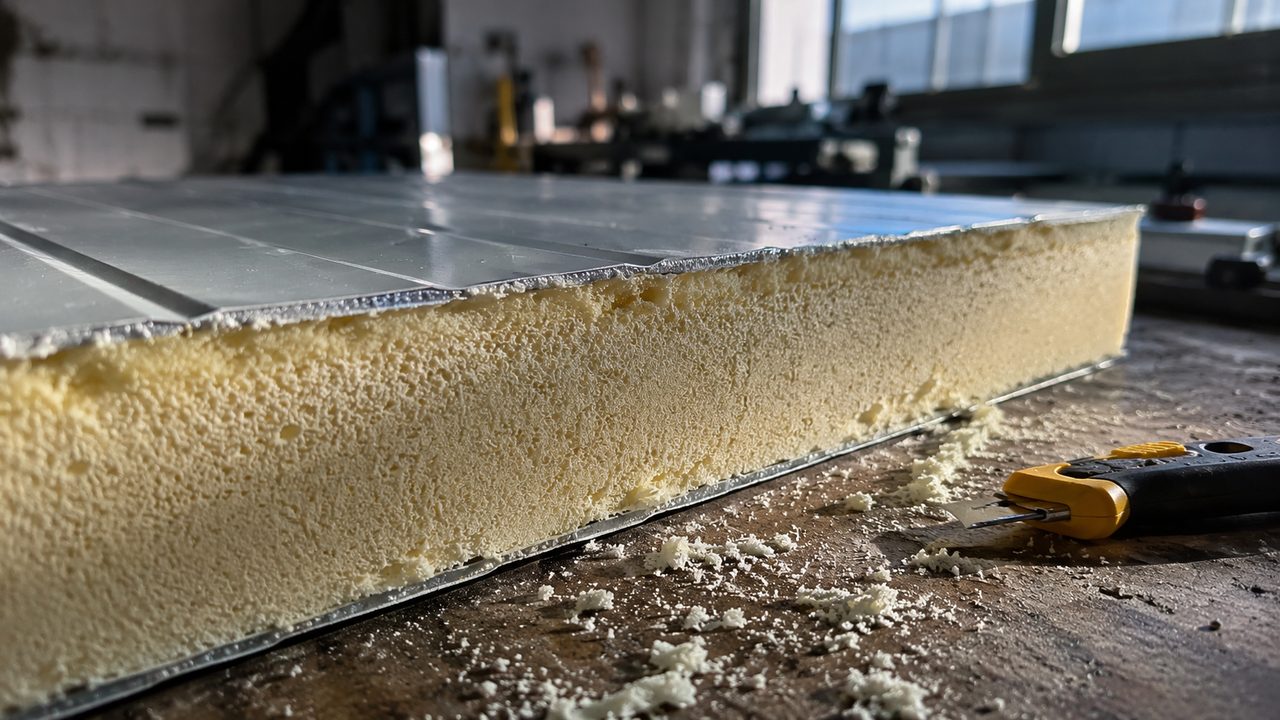

Торец стеновой сэндвич-панели с жёлтым пенополиуретановым наполнителем между двумя оцинкованными листами — fig.01 — торец стеновой панели: жёлтый ППУ между обшивками, рабочий предел такого наполнителя до +80 °C

01 / наполнительЧто внутри панели и почему это решает всё

Сэндвич-панель это два металлических листа и утеплитель между ними. Металл держит форму и погоду, а всю температурную судьбу камеры решает то, чем панель набита. Обшивку греют одинаково, а вот наполнитель у трёх типов панелей ведёт себя при 200 °C совершенно по-разному, и именно на этом ломаются самодельные печи.

Наполнителей три: пенополиуретан (ППУ), пенополиизоцианурат (ПИР) и минеральная вата на базальте. Первые два это вспененный пластик, лёгкий, с теплопроводностью около 0,021 Вт/(м·К). Третий это негорючее минеральное волокно потяжелее, около 0,046 Вт/(м·К) в панели. По утеплению пластик выигрывает, по жаростойкости проигрывает вчистую.

Как понять, чем набрана панель, если её уже привезли?

По торцу и по весу. ППУ и ПИР светлые, жёлто-бежевые, пористые, лёгкие, режутся ножом. Базальт бурый или зеленоватый, волокнистый, заметно тяжелее: минераловатная панель весит в 2–3 раза больше пластиковой того же размера. Если панель подозрительно лёгкая, для печи она не подходит.

02 / ППУ и ПИРПочему пенополиуретан в печи плавится и горит

Рабочий диапазон эксплуатации ППУ-панели от -60 °C до +80 °C. Её проектировали на фасад и холодильник, не на печь. Жёсткий пенополиуретан размягчается уже при 80–120 °C, а при 200–250 °C идёт пиролиз: наполнитель разлагается и выделяет угарный газ и синильную кислоту. Рабочие 180–200 °C камеры ложатся ровно в эту зону.

На практике: первый прогрев, и наполнитель у горячего листа плывёт, отходит от металла, панель теряет жёсткость. Обшивку ведёт волной, замки перестают сходиться, в стыках щели. Из панели тянет запахом жжёного пластика, и это не «выгорит и пройдёт», это разложение утеплителя. ПИР терпит чуть больше ППУ, класс горючести Г1 против Г2, но верхний предел эксплуатации панели всё равно около +120 °C. До печных 200 °C не дотягивает ни тот, ни другой.

Частая ошибка

«Возьму ПИР, он же слабогорючий, значит выдержит». Слабая горючесть это про поведение в пожаре, а не про рабочую температуру. ПИР так же плавится в печи, просто медленнее тлеет при возгорании. Для внутреннего контура камеры не годится ни ППУ, ни ПИР.

Панель уже смонтирована, ППУ поплыл. Что делать?

Спасать корпус, а не наполнитель: изнутри ставить экран из оцинковки и базальт толщиной 100–150 мм, чтобы горячий воздух больше не касался ППУ. Поплывшую панель обратно не восстановить, но как наружную стену она послужит, если её больше не греть напрямую.

03 / базальтМинераловата: единственный наполнитель, что держит температуру

Базальтовое волокно плавится выше 1000 °C и относится к негорючим НГ по ГОСТ. Это единственный из трёх наполнителей, для которого печные 200 °C не проблема сами по себе. Плотность минераловаты в панели около 115 кг/м³, она заметно тяжелее пластика и держит форму под температурой.

Но есть тонкость, которую продавцы не проговаривают. Рабочий предел эксплуатации минераловатной панели как изделия около +110 °C, и задаёт его не вата, а обшивка с покрытием и связующее самой ваты. Связующее (фенолформальдегидная смола, что скрепляет волокна) разрушается при 200–350 °C: вата садится, теряет прочность, появляется запах. Поэтому даже базальтовую панель не суют голым боком в горячую зону, а ставят корпусом и закрывают экраном.

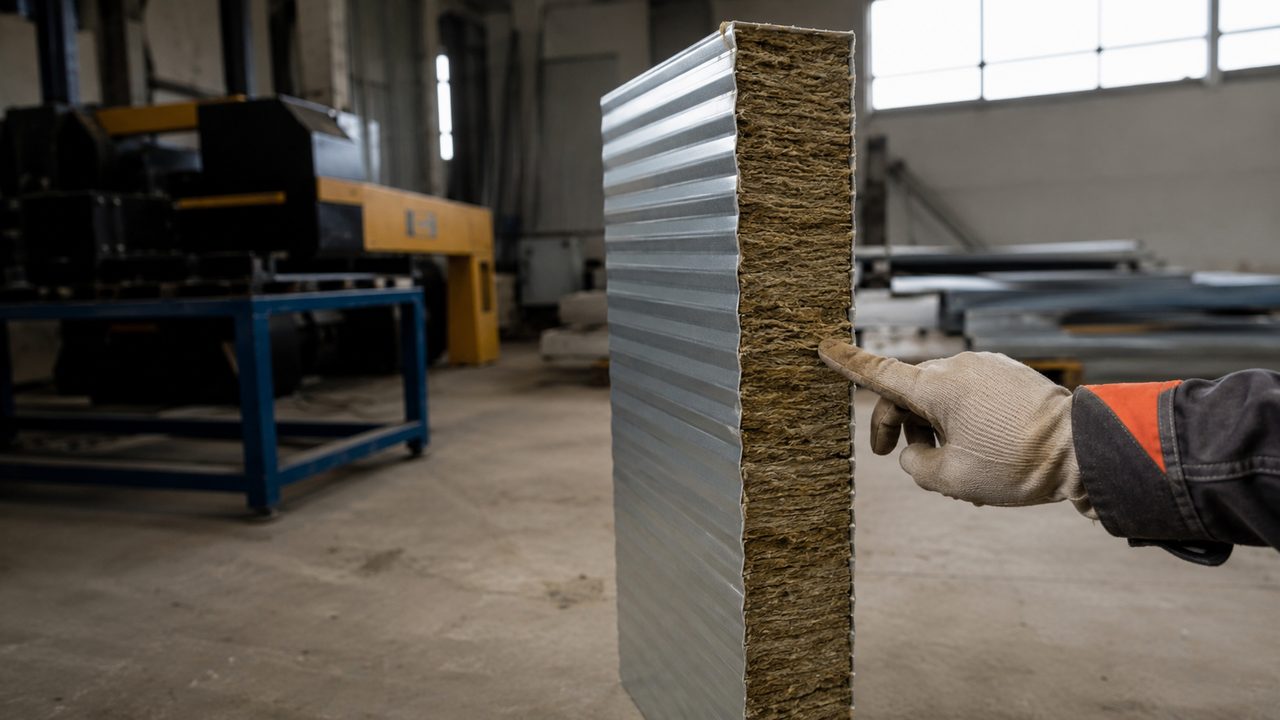

Торец минераловатной сэндвич-панели с бурыми базальтовыми волокнами вертикальной ламели между металлическими обшивками — fig.02 — базальтовая панель: волокно плавится выше 1000 °C, но связующее и обшивка ограничивают панель +110 °C

Если вата держит 1000 °C, почему панель ограничена 110 °C?

Потому что панель это не только вата. Оцинкованная обшивка выше 200 °C теряет цинковый слой, полимерное покрытие снаружи выгорает, а связующее ваты деструктирует от 200 °C. Предел 110 °C берут по самому слабому звену изделия, а не по температуре плавления волокна. Про выбор утеплителя есть отдельный разбор в статье чем утеплить камеру.

04 / схемаПравильный пирог: панель снаружи, экран из базальта внутри

Рабочая сборка разделяет две задачи. Горячий воздух держит внутренний контур, а форму, погоду и вид держит панель. Порядок слоёв изнутри наружу: оцинкованный лист 0,7–1,0 мм как экран, за ним отдельная базальтовая вата плотностью от 100 кг/м³ толщиной 100–150 мм, за ней уже сэндвич-панель как корпус. Панель наполнителем наружу от печи, экран между ней и горячим воздухом.

Так наполнитель панели вообще не касается печных температур: между ним и горячей зоной стоит стальной экран и слой ваты. Панель работает стенами и наружной обшивкой, а термически нагруженный слой это отдельный внутренний пирог. Если панель минераловатная, схема выходит однородной по материалу. Если попалась пластиковая, экран и вата спереди тем более обязательны, иначе первый цикл её убьёт.

Слой (изнутри наружу)	Материал	Роль
Экран горячей стороны	оцинковка 0,7–1,0 мм	отражает тепло, не пускает воздух к вате
Основной утеплитель	базальт от 100 кг/м³, 100–150 мм	держит 180–200 °C, тепловой барьер
Корпус	сэндвич-панель	форма, жёсткость, наружный вид
Наружная обшивка	лист панели с покрытием	погода, стенка ≤ 40 °C

Можно ли обойтись без внутреннего экрана и греть прямо по панели?

По пластиковой нельзя, по базальтовой рискованно. Без экрана горячий воздух бьёт прямо в обшивку и связующее ваты, оцинковка теряет цинк, вата садится. Экран из оцинковки 0,7–1,0 мм стоит недорого, а панель и вату спасает. Общую сборку корпуса разбирает статья камера своими руками.

05 / стыкиМостики холода по замкам панелей и стальному каркасу

Панель греется не сплошняком. По замковым соединениям и по стальному каркасу тепло уходит насквозь: металл проводит его в тысячи раз лучше утеплителя. В этих линиях наружная стенка теплее остального поля, и там теплопотери концентрируются. У исправной камеры стенка снаружи не должна греться выше 40 °C, а по стойкам каркаса и стыкам этот порог пробивается первым.

Лечится это перекрытием мостиков. Внутренний базальтовый экран ведут с нахлёстом по всем стыкам, чтобы за швом стоял утеплитель, а не голый металл. Стальные стойки каркаса прячут за вату, иначе каждая работает как радиатор и тянет тепло на улицу. Замки панелей снаружи проходят термостойким герметиком: пустой шов это и утечка, и подсос холодного воздуха. Лишний непрогретый мостик даёт разброс температуры по объёму, а он выше ±5 °C уже недожигает краску.

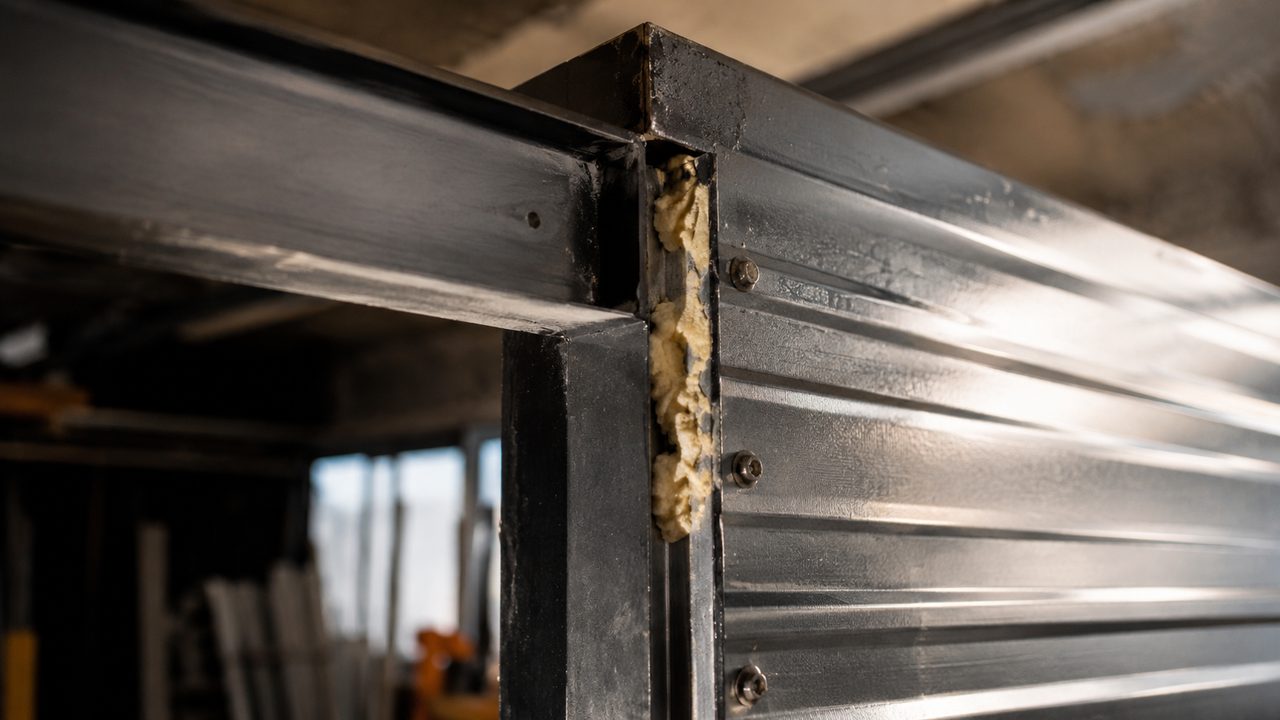

Замковое соединение двух сэндвич-панелей крупным планом, стальной уголок каркаса и монтажная пена в стыке — fig.03 — стык панелей и стальной каркас: линия, по которой тепло уходит наружу первым

Чем герметизировать стыки, обычная монтажная пена подойдёт?

Снаружи пена допустима, изнутри к горячей зоне нет: полиуретановая пена та же родня ППУ и разлагается при нагреве. Внутренние стыки закрывают базальтом и термостойким силикатным или силиконовым герметиком на 250–300 °C. Тему уплотнения проёмов подробно разбирает статья двери и уплотнение.

06 / пожарПожарная опасность ППУ и токсичность при нагреве

ППУ горит, класс Г2. Внутри печи это не абстрактный риск, а сочетание худших условий: наполнитель нагрет до температуры разложения, рядом ТЭНы на 180–200 °C, вокруг оседает горючий порошок краски. Загоревшийся пенополиуретан, зажатый между листами, тлеет внутри панели скрыто, и потушить его струёй воды не выйдет: до очага не добраться, а дым идёт плотный и ядовитый.

Токсичность отдельная беда. При пиролизе ППУ и ПИР выделяют угарный газ и синильную кислоту. В закрытой камере они уходят в вытяжку, но при возгорании идут в цех. Базальт этой проблемы лишён: не горит и не выделяет горючих газов, потому и остаётся единственным вариантом для горячего контура. Пожарную сторону разбирает статья про пожарную безопасность камеры.

Если ППУ спрятать за экран и вату, пожарная опасность уйдёт?

Снизится, но не исчезнет. Экран и вата держат наполнитель ниже температуры разложения, если сделаны правильно. Но любая щель в экране, продавленная вата или тепловой мостик греют пластик локально, и там начинается тление. Базальтовая панель без горючего наполнителя убирает риск в принципе, поэтому она предпочтительнее даже с учётом цены.

07 / сравнениеСэндвич-панель против самосварной обшивки

Альтернатива панели это самосварной корпус: каркас из уголка, обшивка листом, базальт набит вручную. Панель даёт готовый ровный корпус за 1–2 дня без сварки, собирается на крепёж. Самосвар дешевле по материалу и позволяет заложить любую толщину базальта, но это неделя работы с болгаркой и сваркой.

Развязка в том, что внутренний горячий контур делается одинаково в обоих вариантах: оцинкованный экран плюс базальт. Панель избавляет только от наружной коробки, стен и крыши. Выбор сводится к тому, что дороже в вашем случае, время или материал. Кому проще купить готовое целиком, есть сравнение в статье про типы камер.

Критерий	Сэндвич-панель	Самосварной корпус
Скорость сборки	1–2 дня, на крепёж	неделя, сварка
Цена материала	выше	ниже
Толщина утеплителя	фикс по панели	любая, до 150–200 мм
Внешний вид	ровный, заводской	зависит от рук
Внутренний горячий контур	отдельно, экран + базальт	отдельно, экран + базальт

Что дешевле в итоге, панель или самосвар?

По материалу самосвар дешевле процентов на 20–30, но съедает неделю работы со сваркой. Панель дороже, зато корпус стоит за 1–2 дня. Внутренний экран и базальт одинаковы у обоих, так что разница только в стоимости наружной коробки.

08 / итогКогда сэндвич-панель оправдана

Панель работает корпусом камеры, если она минераловатная и если горячую сторону закрывает отдельный экран из оцинковки и базальта. Тогда наполнитель панели не видит печных 200 °C, а вы получаете быстрый ровный корпус без недели сварки. Стеновая ППУ или ПИР панель для внутреннего контура печи не подходит в принципе: плавится, разлагается, горит и травит воздух.

Прежде чем покупать панели пачкой, посчитайте толщину базальта под свой рабочий режим и прикиньте, где пойдут мостики холода по каркасу. Если корпус минераловатный, экран поставлен, стыки перекрыты нахлёстом ваты, а стойки спрятаны за утеплитель, камера из панелей проживёт годы. Если хоть один слой пропущен, первый же цикл на 200 °C покажет это дымом из стыков.
