Что такое двухзонный нагрев камеры полимеризации?

Это деление нагрева на два независимых контура: верхняя группа ТЭНов со своим датчиком и регулятором, нижняя со своим. Каждая зона держит температуру отдельно. Верх нагревается меньше, низ больше, поле по высоте выравнивается. Разброс падает с ±20–30 °C до ±5–8 °C.

Зачем делить нагрев на верх и низ, если есть вентилятор?

Вентилятор перемешивает воздух и снижает расслоение, но не убирает его полностью на высоких камерах. Двухзонка работает по остаточному градиенту: если верх всё равно горячее на 15 °C, верхний контур просто меньше подаёт тепла. Обдув и две зоны дополняют друг друга, а не заменяют.

Где ставить датчики температуры в двухзонной камере?

Верхний датчик на высоте 20–30 см ниже потолка, нижний на 20–30 см выше пола или уровня ТЭНов. Оба в потоке воздуха, а не в застойном углу и не в прямой видимости трубки. Датчик, который видит раскалённую оболочку, ловит ИК и завышает показания на 10–20 °C.

Как балансировать уставки верхней и нижней зоны?

Ставят одну уставку на обе зоны, скажем 190 °C, делают холостой прогон с термопарами. Если верх реально горячее на 12 °C, верхнюю уставку опускают на эти же 12 °C. Регулятор верхней зоны раньше отключит свою группу, и поле сойдётся. Подбор занимает 2–3 прогона.

Когда двухзонный нагрев избыточен?

На малой камере до 1 м³ с хорошим обдувом 6–8 объёмов в минуту. Там вентилятор сам сводит разброс к ±5–8 °C, второй контур ничего не добавит, только усложнит проводку и удорожит автоматику на один терморегулятор и контактор. Двухзонка оправдана от высоты камеры 1,5 м и на многоярусной загрузке.

Сколько ТЭНов в каждую зону при двухзонном нагреве?

Мощность делят примерно пополам или с перекосом в пользу низа. Для камеры 8–9 м³ на 6 кВт это по 3 кВт на зону, либо 2,5 кВт вверх и 3,5 кВт вниз, если низ сильно отстаёт. Точное деление подбирают по прогону: та зона, что дольше догоняет, получает больше мощности.

Можно ли сделать двухзонку на одном двухканальном терморегуляторе?

Да, двухканальный ПИД-регулятор ведёт обе зоны с двух датчиков и двух реле, каждая со своей уставкой. Это дешевле и компактнее двух отдельных приборов. Каждый канал коммутирует свой контактор на свою группу ТЭНов. Для гаражной камеры такой вариант удобнее всего.

Двухзонка поможет, если низ камеры холодный из-за неутеплённого пола?

Частично, но сначала лечат причину. Холодный пол тянет тепло вниз, нижняя зона будет постоянно работать на пределе и всё равно отставать. Сначала утепляют пол и низ стен, потом уже балансируют зоны. Иначе нижний контур греет улицу.

Главная / Равномерность

Двухзонный нагрев камеры: раздельное управление верх и низ

Короткий ответ

Тёплый воздух копится у потолка: даже с обдувом на высокой камере верх остаётся горячее низа на 15–25 °C. Двухзонный нагрев ставит два независимых контура: верхняя группа ТЭНов со своим датчиком и регулятором, нижняя со своим. Верхнюю уставку опускают на величину градиента, поле выравнивается, разброс падает до ±5–8 °C. Датчики ставят в поток на 20–30 см от потолка и от пола. На камере до 1 м³ с хорошим обдувом двухзонка избыточна.

Камера 2 м высотой, вентилятор рециркуляции стоит, а термопары на прогоне всё равно показывают 198 °C под потолком и 176 °C у пола при уставке 185 °C. Разброс 22 °C по одному датчику не убрать: регулятор видит только одну точку и держит только её. Чем выше камера, тем сильнее остаточный градиент даже при работающем обдуве. Двухзонный нагрев решает это тем, что даёт верху и низу отдельные глаза и отдельные руки.

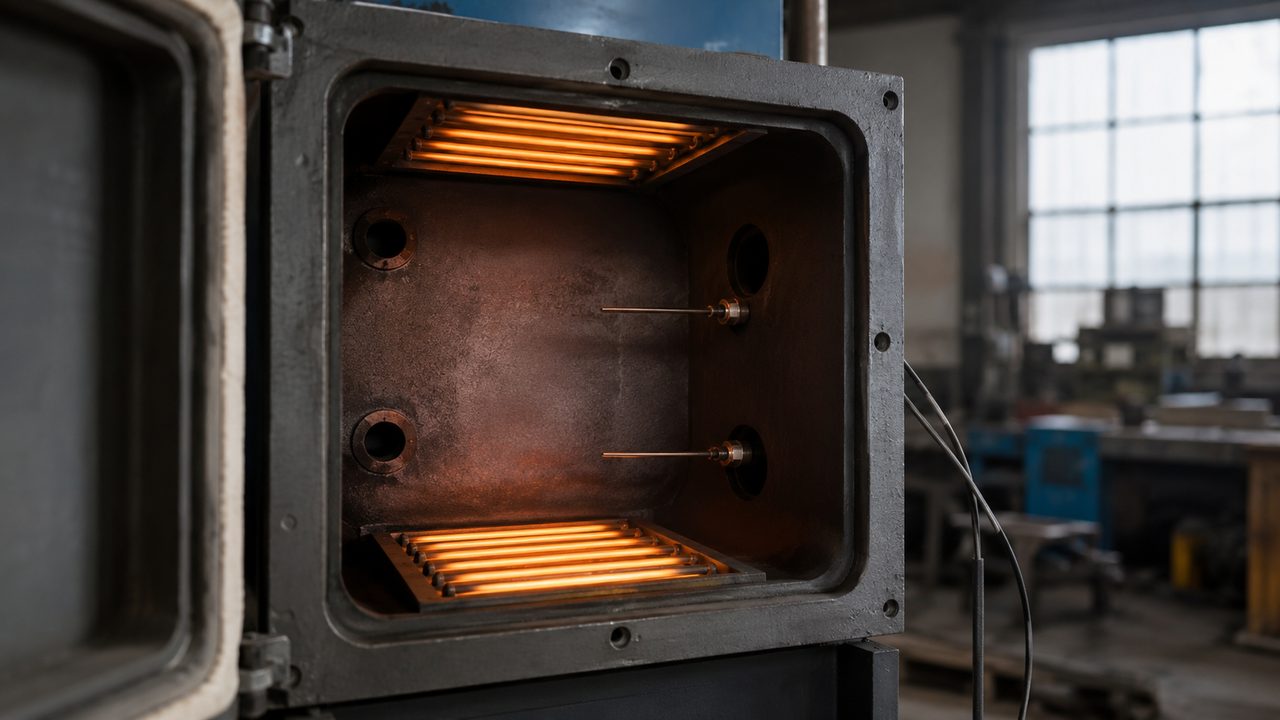

Камера полимеризации с двумя группами ТЭНов и двумя терморегуляторами на верхнюю и нижнюю зону — fig.01 — две зоны нагрева: верхняя и нижняя группы ТЭНов, каждая со своим датчиком и терморегулятором

01 / зачем делитьПочему одного датчика мало

Конвекция гонит горячий воздух вверх: у потолка он копится и перегревается, к полу оседает холодный. Вентилятор рециркуляции разрушает часть расслоения, но на высоких камерах остаётся хвост 15–25 °C. Разбор физики конвекции и обдува есть в статье про неравномерный нагрев.

Одноконтурная автоматика управляет всей мощностью по одному датчику. Поставили его сверху, он отключит ТЭНы, когда верх дойдёт до 185 °C, а низ будет 165 °C: половина деталей недопечена. Переставили вниз, теперь верх проскакивает до 205 °C и там пожелтение. Одна точка на неоднородном поле всегда лжёт про остальной объём.

А если поставить датчик в центр камеры, между верхом и низом?

Центр показывает среднее, но крайние зоны всё равно уходят в разные стороны от уставки. При градиенте 24 °C центр держит 185 °C, а потолок и пол расходятся на ±12 °C от него. Среднее не спасает края, а деталь стоит именно там.

Разве вентилятор не должен убрать разброс полностью?

На малой камере убирает почти полностью. На высокой 1,5–2,5 м обдув сводит разброс к 15–25 °C, но не к нулю: воздух всё равно успевает нагреться сильнее у потолка между проходами через вентилятор. Дальше добирает вторая зона.

02 / схемаДва контура: датчики, регуляторы, группы ТЭНов

Схема собирается из парных элементов. Верхняя зона: датчик под потолком, свой регулятор, свой контактор, своя группа ТЭНов вверху. Нижняя зона: датчик у пола, свой регулятор, свой контактор, нижняя группа ТЭНов. Контуры не связаны, каждый видит только свою температуру и держит только свою уставку.

Проще всего вести обе зоны одним двухканальным ПИД-регулятором: два входа под датчики, два реле под контакторы. Это дешевле пары отдельных приборов и компактнее в щите. Про подбор прибора и коммутацию есть статья про терморегулятор и автоматику.

схема контуров двухзонки: верхняя уставка ниже нижней на величину градиента, каждый регулятор ведёт свою группу ТЭНов по своему датчику

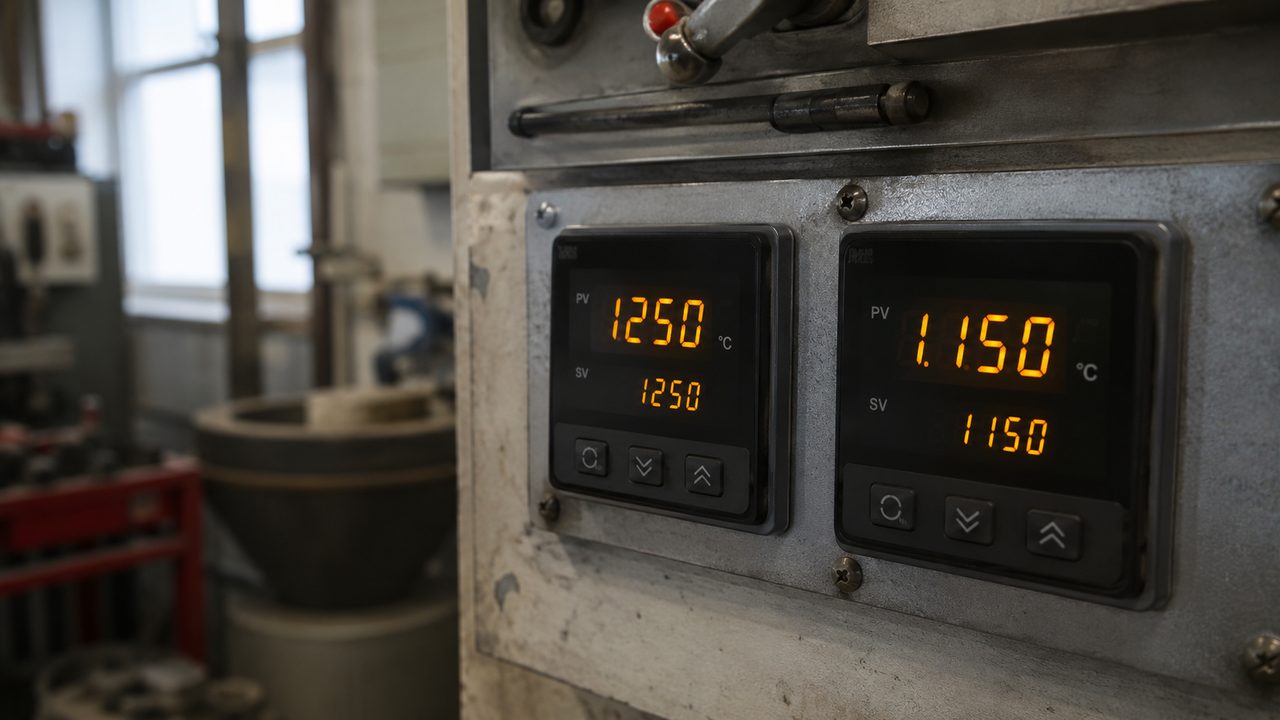

Двухканальный ПИД-терморегулятор в щите с двумя датчиками и двумя контакторами на верхнюю и нижнюю группу ТЭНов — fig.02 — двухканальный регулятор в щите: два входа под датчики зон, два реле под контакторы верхней и нижней групп

Обязательно два контактора или можно одним обойтись?

Два, по одному на группу. Каждая зона включается и отключается независимо, поэтому и коммутация раздельная. Общий контактор свёл бы обе группы в один момент включения и убил бы весь смысл раздельного управления.

03 / датчикиГде ставить термопары зон

Термопара верхней зоны на 20-30 см ниже потолка в потоке воздуха, вне прямой видимости раскалённого ТЭНа — fig.03 — датчик верхней зоны в потоке под потолком, за рассекателем от прямого ИК ближней трубки

Место датчика важнее марки прибора. Верхний ставят на 20–30 см ниже потолка, нижний на 20–30 см выше пола или уровня нижних ТЭНов. Оба в рабочем потоке, а не в застойном углу за дверью и не в прямой видимости раскалённой оболочки.

Датчик, который видит трубку с оболочкой 450–600 °C, ловит инфракрасное излучение и показывает на 10–20 °C выше воздуха вокруг. Регулятор рано отключит группу, зона недогреется. Термопару прячут за рассекатель или ставят так, чтобы между ней и ближним ТЭНом была стенка короба.

Проверка позиции датчика

После монтажа сделайте холостой прогон и рядом с каждым штатным датчиком повесьте контрольную термопару. Если штатный и контрольный расходятся больше чем на 5 °C, штатный стоит в неудачном месте: либо в застое, либо ловит ИК. Переставьте до совпадения.

Какой тип датчика брать для зон?

Термопара типа K держит рабочий диапазон камеры с запасом и стоит недорого. Датчик сопротивления Pt100 точнее, но дороже и хрупче. Для двух зон подойдёт пара одинаковых термопар K, чтобы каналы регулятора были в равных условиях и балансировка была честной.

Датчик у пола показывает скачки, регулятор дёргается. Почему?

Скорее всего датчик слишком близко к нижним ТЭНам и ловит то воздух, то прямое ИК от трубки при качании потока. Отодвиньте его дальше от группы и в устойчивый поток. Помогает и ПИД вместо релейного режима: он сглаживает короткие всплески.

04 / балансКак подобрать уставки верх и низ

Балансировка идёт от замера, а не от догадки. Порядок такой:

Ставят обе зоны на одну уставку, например 190 °C, вешают термопары по высоте и делают холостой прогон.
Замеряют реальный градиент на выдержке. Пусть верх держит 200 °C, низ 184 °C, разница 16 °C.
Опускают верхнюю уставку на эти 16 °C: было 190 °C, стало 174 °C. Нижнюю оставляют.
Повторяют прогон. Верхний контур раньше отключает свою группу, поле сходится к общей полке около 185 °C.

Обычно хватает 2–3 прогонов, чтобы свести разброс к ±5–8 °C. Дальше уставки записывают на щите и не трогают, пока не сменилась загрузка. Тяжёлая плотная партия меняет теплосъём, тогда баланс проверяют заново.

Точка по высоте	Одна зона, ±°C	Две зоны, ±°C
Под потолком	+13 °C	+5 °C
Верхняя треть	+7 °C	+3 °C
Центр камеры	0 °C	0 °C
Нижняя треть	−8 °C	−4 °C
У пола	−12 °C	−6 °C
Полный размах	25 °C	11 °C

Цифры сняты на камере высотой 2 м с обдувом до и после разбиения на зоны. Размах ужимается больше чем вдвое: с 25 °C до 11 °C. Это выводит все точки внутрь рабочего окна большинства порошков ±10–15 °C.

А если низ всё равно отстаёт после балансировки?

Значит нижней зоне не хватает мощности, а не уставки. Перекидывают один ТЭН из верхней группы в нижнюю или добавляют трубку вниз. Мощность у отстающей зоны должна быть выше: холодный низ тянет больше тепла, особенно если пол слабо утеплён.

05 / рециркуляцияКак двухзонка живёт с обдувом

Две зоны и вентилятор рециркуляции не конкуренты, они работают в паре. Обдув снимает основную массу расслоения и не даёт горячему слою застыть у потолка. Двухзонка добирает остаток: тот градиент 15–25 °C, что вентилятор не убирает на высокой камере между проходами воздуха.

Порядок внедрения имеет значение. Сначала ставят и настраивают обдув, доводят разброс до минимально достижимого одним контуром. Только потом делят на зоны и балансируют по остаточному градиенту. Если сделать наоборот и городить две зоны без вентилятора, поле будет дёргаться: конвекция сильнее раздельного управления и перебьёт настройку.

Порядок, а не наоборот

Двухзонка без рециркуляции почти бессмысленна. Без перемешивания воздух у потолка перегревается быстрее, чем регулятор успевает срезать верхнюю группу, поле гуляет. Сначала обдув, потом зоны. Обдув снимает 70–80% расслоения, зоны добирают остальное.

Можно ли обойтись только двухзонкой без вентилятора?

На практике нет. Естественная конвекция создаёт расслоение быстрее, чем контуры его срезают, и внутри каждой зоны остаётся свой градиент. Раздельное управление настраивают поверх рабочего обдува, а не вместо него.

Двухзонка меняет схему раскладки ТЭНов?

Да. Верхнюю группу выносят выше, нижнюю оставляют внизу, а не собирают все трубки одним низом. Принципы косвенного нагрева и зазоров те же, они разобраны в статье про раскладку ТЭНов. Меняется только вертикальное распределение групп.

06 / когда не нужнаГде двухзонка избыточна

Не всякой камере нужны две зоны. На малой камере до 1 м³ высотой меньше 1,2 м с обдувом 6–8 объёмов в минуту вентилятор сам сводит разброс к ±5–8 °C. Второй контур там ничего не выиграет, только добавит терморегулятор, контактор, датчик и проводку.

Граница проходит по высоте камеры. До 1,2–1,5 м одного контура с обдувом достаточно. Выше 1,5 м остаточный градиент растёт и двухзонка окупается. На камерах 2 м и с многоярусной загрузкой раздельное управление почти обязательно, иначе верхний и нижний ярусы получат разный режим.

Камера	Обдув	Нужна двухзонка?
до 1 м³, высота <1,2 м	6–8 об/мин	нет, хватит одного контура
1,5–3 м³, высота 1,3–1,6 м	5–8 об/мин	по замеру, если разброс >15 °C
от 4 м³, высота >1,7 м	5–8 об/мин	да, остаточный градиент велик
многоярусная загрузка	любой	да, ярусы в разном режиме

У меня камера 1 м³, но разброс ±14 °C. Двухзонка или что-то не так с обдувом?

Сначала обдув. На кубометре ±14 °C это признак слабого или неправильно направленного вентилятора, а не повод городить две зоны. Проверьте расход и направление потока, доведите до ±8 °C одним контуром. Двухзонка на такой камере это лечение симптома вместо причины.

Стоит ли сразу закладывать двухзонку при сборке высокой камеры?

Да, если камера от 1,7 м высотой. Проложить два комплекта проводки и поставить два датчика на открытых стенках просто, а переделывать готовую утеплённую камеру дорого. Заложите разводку под две зоны на этапе сборки, даже если первую пробу сделаете одним контуром.
