Главная / Дефекты
Белый налёт и высолы на порошковом покрытии
Белый налёт на порошке это три разных дефекта под одной маской. Соли недосмытой подготовки (высол) смываются водой и возвращаются. Меление (chalking) от УФ пачкает сухую тряпку белым и не восстанавливается. Белая коррозия оцинковки лезет из-под плёнки со вздутием. Разводит их простой тест мокрой тряпкой. Финишная промывка обессоленной водой ниже 30 мкСм/см убирает высолы, наружный полиэфир вместо эпокси убирает меление.

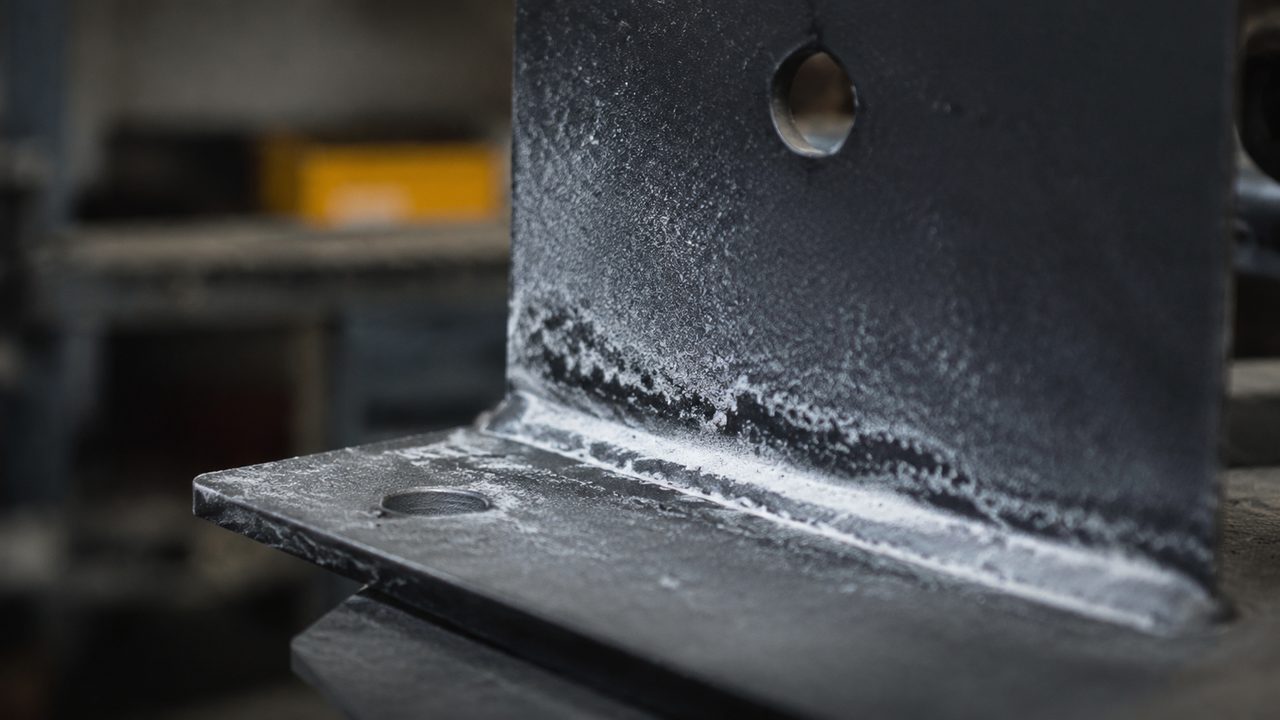

Партия чёрных кронштейнов вышла из камеры с сизой белесой дымкой по всей плоскости. Протёрли влажной ветошью, налёт ушёл, деталь стала нормальной. Через три дня на складе он проступил снова ровно на тех же местах. Это высол: соли из недосмытой ванны фосфатирования кристаллизуются на поверхности при испарении влаги, стираешь верхний слой, из глубины подтягивается новый. Диагностика белого налёта строится не на вопросе «почему бело», а на том, куда этот белый девается, когда его трогаешь.
Тест мокрой тряпкой: развилка на три диагноза
Прежде чем гадать про порошок и печь, потратьте минуту на тряпку и стакан воды. Реакция налёта на протирку разводит три причины почти безошибочно.
- Уходит от влажной тряпки, потом возвращается через дни или после следующей мойки детали. Это соли: высол недосмытой химии подготовки. Сидит НА плёнке, водорастворим, восполняется из глубины.
- Пачкает СУХУЮ тряпку белым или цветным порошком, вид тускнеет, назад не восстанавливается. Это меление (chalking): верхний слой смолы разрушен УФ, пигмент осыпается.
- Не стирается ни мокрым, ни сухим, идёт из-под плёнки, рядом точки вздутия и рыхлость. Это подплёночная беда: белая коррозия оцинковки или выпот, к которому уже не подобраться снаружи.
Высолы: соли, которые кристаллизуются на поверхности
Самый частый белый налёт на свежих деталях. Механизм цепочки такой: после травления и фосфатирования на металле остаются водорастворимые соли, финишная промывка их не добила, деталь ушла в напыление и печь с солями под порошком или на кромках. При нагреве и последующем остывании влага испаряется, соли выступают белесыми разводами и кристаллами. Классика жанра это налёт на сварных швах и в карманах, где промывочная вода застаивается и не стекает.
Лечится это не порошком и не режимом печи, а водой. Финишную промывку ведут деминерализованной (обессоленной) водой с электропроводностью ниже 30 мкСм/см: она испаряется без следа, кристаллизоваться на поверхности нечему. Плюс гигиена ванн: проток и перелив в финишной промывке держат в районе 11–38 л/мин, иначе соли накапливаются в самой ванне и вы промываете деталь солёной водой.
- Финиш деминерализованной водой, проводимость меряют кондуктометром: цель ниже 30 мкСм/см
- Достаточный проток и своевременный слив ванн промывки, а не работа «на осадке»
- Полное стекание с деталей: карманы и швы додувают, чтобы вода не застаивалась
- Первый рабочий ринс агрессивнее по напору (сбить щёлочь), финишный мягче (не сорвать конверсионный слой)
Подробнее про сам конверсионный слой и режимы ванн смотрите фосфатирование металла, а про причины дымки от влаги на входе в печь сушку деталей после мойки.
Bloom: выпот добавок при отверждении
Второй сценарий свежего налёта не связан с подготовкой вообще. При полимеризации часть добавок и продуктов сшивки мигрирует к поверхности и выступает тонкой белесой плёнкой уже в печи. Это blooming, и подпись у него своя: налёт стирается протиркой сразу после камеры и часто больше не возвращается (в отличие от солей, которые лезут снова). Чаще этим грешат эпокси и эпокси-полиэфирные гибриды, у полиэфира это реже.
Если белое ушло от тряпки в первый же час после печи и не вернулось за неделю, это выпот, а не соли. Соли терпеливее: они возвращаются.
цеховая практика разбора налёта
Как давят bloom на производстве: поднимают температуру полимеризации, чтобы плёнка успела схватиться раньше, чем добавки выступят наружу, либо берут non-blooming рецептуру у поставщика. Если налёт стабильно вылезает на одном конкретном порошке при верном режиме печи, вопрос к порошку, а не к вам. Режимы отверждения по паспорту смотрите в температуре и времени полимеризации.
Меление: покрытие поседело на улице

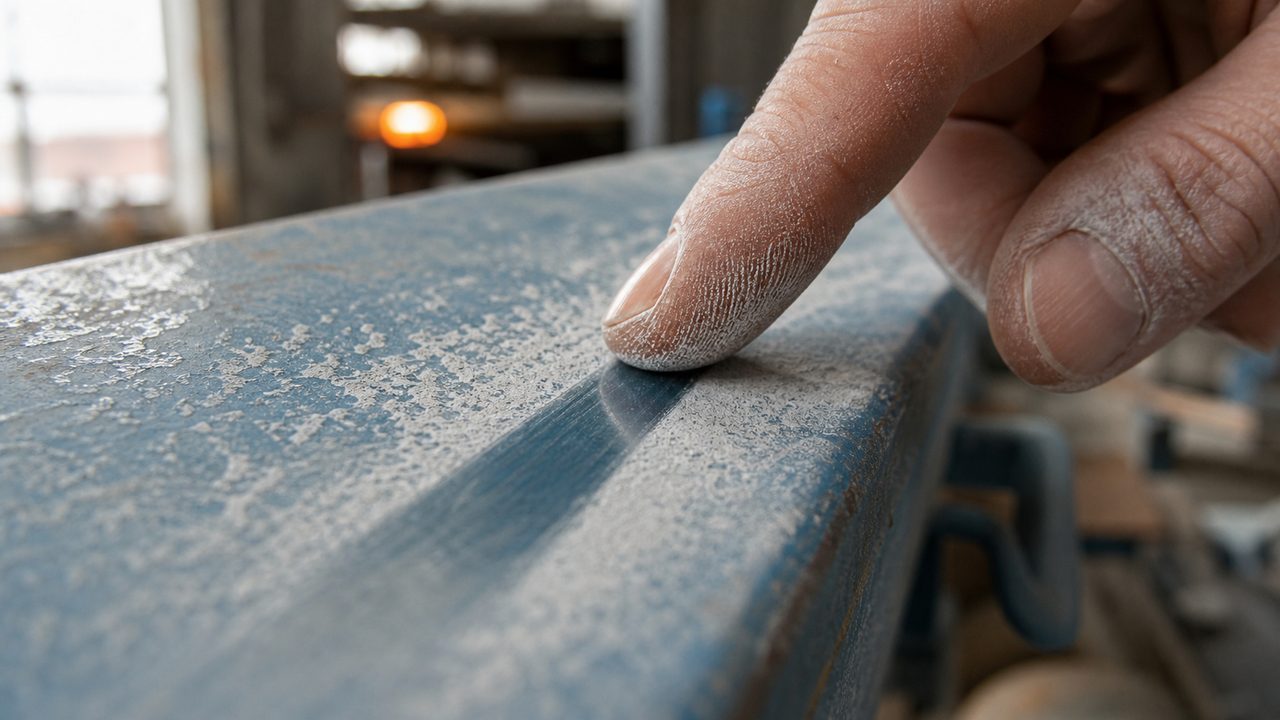

Здесь белый налёт приходит не из печи, а с годами и солнцем. Ультрафиолет разрушает верхний слой смолы, связующее и пигмент теряют сцепление, поверхность покрывается меловой пылью и матовеет. Диагноз очевиден по тесту: сухая тряпка окрашивается белым или в цвет пигмента, а сам глянец уже упал. Смыть меление нельзя, потому что это не грязь на плёнке, а разрушенная плёнка.
Корень почти всегда в выборе порошка. Эпокси и гибрид не держат УФ и седеют на солнце за месяцы, поэтому их место внутри помещений. Для фасада, ограждений, уличной мебели ставят наружный полиэфир: он мелеет медленно и годами держит цвет. Для жёсткого южного солнца берут суперполиэфир и фторполимеры (PVDF).
| Тип порошка | УФ-стойкость | Где ставить |
|---|---|---|
| Эпоксидный | Низкая, мелеет за месяцы | Только в помещении |
| Эпокси-полиэфир (гибрид) | Средняя, седеет на солнце | Помещение, навесы без прямого УФ |
| Полиэфир наружный | Высокая, мелеет медленно | Фасады, улица, ограждения |
| Суперполиэфир / PVDF | Очень высокая | Юг, агрессивный УФ, архитектура |
Про подбор стойкого порошка под фасад смотрите УФ-стойкость покрытия и какую краску выбрать. Заодно проверьте по потере глянца: меление всегда идёт в паре с падением блеска.
Подплёночный налёт: коррозия оцинковки и остатки флюса
Отдельная группа, которую не убрать ни водой, ни полировкой, потому что источник под плёнкой. На оцинкованной стали цинк во влаге даёт белую коррозию (продукты типа гидроксида и карбоната цинка), и при плохой подготовке или без дегазации она выступает белым рыхлым налётом из-под покрытия, часто со вздутием и точками. Похожую картину даёт недоотмытый флюс после пайки или горячего цинкования: остаётся белый меловой осадок, который потом лезет наружу.
Как это делать без пузырей и налёта, разобрано в покраске оцинковки с дегазацией. Обезжиривание, с которого начинается вся чистота поверхности, в обезжиривании перед покраской.
Что делать с уже белой деталью
Решение диктует тот же тест мокрой тряпкой:
- Соли смылись и лезут снова: деталь на перемыв. Снимать порошок, перемывать обессоленной водой, сушить, красить заново. Просто протереть бесполезно, соли под плёнкой останутся и вернутся.
- Bloom ушёл и не вернулся: часто достаточно протирки. Если возвращается на партии, меняйте режим печи или порошок, а деталь можно спасти протиркой без перекраса.
- Меление: полировка вернёт вид на сезон, но радикально только перекрас наружным полиэфиром. Старый слой под пескоструй.
- Коррозия оцинковки: только снятие покрытия, подготовка и дегазация цинка, потом новый порошок. Косметика не работает.
Общий вывод простой: белый на порошке почти никогда не лечится «протереть и забыть». Сначала тряпка и диагноз, потом уже вода, порошок или пескоструй, каждому свой инструмент.
