Чем цинкфосфат отличается от железофосфата?

Цинкфосфат растит кристаллический слой массой 1,5–4 г/м² толщиной 2–5 мкм , держит антикор до 1000 ч в солевом тумане. Железофосфат даёт аморфную плёнку 0,2–0,8 г/м² , тоньше, дешевле и проще по линии, но антикор слабее. Цинк для улицы и жёсткой коррозии, железо для помещений и мебели.

Сколько граммов на квадратный метр должен весить фосфатный слой?

Для цинкфосфата целятся в 1,5–4 г/м² , оптимум около 2–3 г/м² . Для железофосфата норма 0,2–0,8 г/м² . Массу меряют гравиметрией: взвесили пластину, сняли слой в реагенте, взвесили снова, разница делённая на площадь даёт г/м². Перебор по массе так же вреден, как недобор.

Зачем вообще нужно фосфатирование перед порошковой покраской?

Конверсионный слой делает две вещи: тормозит подпленочную коррозию и даёт микрорельеф, за который цепляется порошок. Без фосфата на голой стали адгезия и антикор проседают, краска отслаивается от кромок и сколов. Фосфатный кристалл работает якорем для эпоксида и полиэфира.

Какая температура и pH нужны в фосфатной ванне?

Цинкфосфат работает при 50–60 °C и pH 2,8–3,4 , это тёплая кислая ванна с постоянным подогревом. Железофосфат идёт мягче: 35–55 °C и pH 4,0–5,5 . Отклонение pH цинкфосфата за ±0,2 уже сбивает массу слоя, ванну ведут по титрованию каждую смену.

Сколько ступеней в линии фосфатирования?

Цинкфосфат это 5–7 ванн: обезжиривание, промывка, активация, фосфатирование, промывка, пассивация, финишная промывка. Железофосфат ужимают до 3–5 , часто совмещают обезжиривание и фосфатирование в одной ванне. Меньше ступеней это короче линия, меньше воды и такт быстрее.

Сколько шлама даёт цинкфосфатная ванна?

Цинкфосфат выпадает осадком 1–3 кг на тонну металла, шлам надо вычищать из ванны и утилизировать как отход. Железофосфат почти не даёт шлама, аморфная плёнка не растёт кристаллами. Это одна из причин, по которой цех без большой коррозионной нагрузки выбирает железофосфат или нанокерамику.

Когда лучше взять железофосфат, а не цинк?

Железофосфат оправдан для изделий в помещении: мебель, стеллажи, корпуса техники, торговое оборудование. Там нет солевой и влажной нагрузки, антикора 0,2–0,8 г/м² хватает, а линия дешевле и проще. Цинкфосфат берут под улицу, автокомпоненты, ограждения, где коррозия реальна.

Обязательна ли пассивация после фосфатирования?

Для цинкфосфата пассивация закрывает поры кристалла и добавляет антикора, её ставят почти всегда. Раньше пассивировали хромом, сейчас чаще безхромовыми составами на цирконии. Для лёгкого железофосфата пассивацию иногда пропускают, если антикор не критичен, но финишный промыв деминерализованной водой оставляют всегда.

Главная / Подготовка поверхности

Фосфатирование металла: цинкфосфат против железофосфата

Короткий ответ

Цинкфосфат растит кристаллический слой 2–5 мкм массой 1,5–4 г/м² при 50–60 °C и pH 2,8–3,4, держит до 1000 ч солевого тумана, но требует 5–7 ступеней и даёт 1–3 кг шлама на тонну. Железофосфат это аморфная плёнка 0,2–0,8 г/м² при 35–55 °C и pH 4,0–5,5, тоньше, дешевле, 3–5 ступеней и почти без шлама, но антикор слабее. Цинк для улицы, железо для помещений.

Пластина под цинкфосфатом набирает 2–3 г/м² кристаллического слоя, под железофосфатом только 0,2–0,8 г/м² аморфной плёнки. Разница в массе в 5–10 раз, и от неё зависит всё остальное: антикор, число ванн, объём шлама и цена. Оба состава решают одну задачу перед напылением порошка. Сделать так, чтобы на металле возник конверсионный слой, который тормозит коррозию и держит краску. Но платят за это по-разному, и выбор между ними это не вопрос «что лучше», а вопрос под какое изделие. Что бывает, когда подготовку срывают, разбирает статья про отслаивание краски.

Сравнение кристаллического цинкфосфатного слоя и аморфной железофосфатной плёнки на стали под порошковой краской — fig.01 — цинкфосфатный кристалл 2–5 мкм слева и тонкая аморфная железофосфатная плёнка справа под порошковым покрытием

01 / зачемЧто даёт конверсионный слой

Фосфатирование делает две вещи сразу, и обе важны для порошкового покрытия. Первое это антикор. Фосфат металла химически связан с поверхностью, вода и кислород труднее подбираются к стали под плёнкой, подпленочная коррозия от кромки и скола ползёт медленнее. Второе это адгезия. Кристаллический слой цинкфосфата это микрорельеф с развитой поверхностью, за который цепляется порошок, механически и химически.

Без конверсии порошок ложится прямо на голый металл. Держится он там за счёт шероховатости и остаточных сил, и это работает, пока покрытие не тронула влага. По кромке или сколу вода заходит под плёнку, начинается ржавчина, и краска отслаивается лоскутами. С фосфатом этот сценарий идёт в разы медленнее. Как ловить низкую адгезию, разбирает статья про адгезию порошка.

Можно ли красить порошком без фосфатирования вообще?

Технически да, если ограничиться механической подготовкой абразивом и хорошим обезжириванием. Для изделий в сухом помещении с невысокими требованиями это проходит. Но по антикору и по стойкости к сколам голый металл под порошком уступает фосфатированному в разы. Для улицы и влажной среды конверсия почти обязательна.

02 / цинкЦинкфосфат: толще, антикорнее, дороже

Цинкфосфат это тёплая кислая ванна, где на стали растут кристаллы фосфата цинка. Рабочая температура 50–60 °C, pH 2,8–3,4, время выдержки 2–5 минут. Слой набирает массу 1,5–4 г/м² при толщине 2–5 мкм. Это самый стойкий по антикору из массовых фосфатов.

В камере солевого тумана хорошо сделанный цинкфосфат под порошком держит 500–1000 ч до подпленочной коррозии. Это уровень для улицы, ограждений, автокомпонентов, металлоконструкций под открытым небом. Кристаллический рельеф даёт отличный якорь для порошка, адгезия по решётчатому надрезу идёт по 0 баллу.

Плата за это тройная. Ванна тёплая, значит постоянный подогрев тэнами весь день. Ступеней много, о них ниже. И кристалл выпадает шламом 1–3 кг на тонну, осадок надо вычищать и утилизировать. Плюс перед фосфатированием обычно ставят активацию титановыми солями, иначе кристалл вырастет крупным и рыхлым.

Зачем нужна ступень активации перед цинкфосфатом?

Активация титановым коллоидом засевает поверхность центрами кристаллизации. Без неё цинкфосфат растёт крупными рыхлыми кристаллами, слой получается неровным по массе и хуже держит краску. С активацией кристалл мелкий и плотный, масса стабильна в диапазоне 2–3 г/м². Ступень короткая, окунание 30–60 секунд при комнатной температуре.

03 / железоЖелезофосфат: тоньше, проще, для помещений

Железофосфат неправильно назван по традиции: это не кристалл фосфата железа, а аморфная оксидно-фосфатная плёнка на поверхности стали. Масса слоя 0,2–0,8 г/м², толщина доли микрона, цвета от бесцветного до синеватого. Ванна мягче цинковой: 35–55 °C, pH 4,0–5,5, время 1–3 минуты.

Главный плюс это простота. Многие железофосфатные составы совмещают обезжиривание и фосфатирование в одной ванне: моющая щёлочь и фосфатирующий агент работают вместе. Отсюда короткая линия и низкая цена. Шлама почти нет, потому что кристаллы не растут, нечему выпадать в осадок.

Расплата это антикор. Тонкая аморфная плёнка держит солевой туман хуже цинка, ориентир 150–300 ч под порошком против 500–1000 ч у цинкфосфата. Для мебели, стеллажей, корпусов техники, торгового оборудования в помещении этого хватает с запасом. Для улицы уже нет.

Линия железофосфатирования из трёх ванн с совмещённым обезжириванием и фосфатированием — fig.02 — компактная железофосфатная линия: совмещённое обезжиривание-фосфатирование, промывка, финишный промыв деминерализованной водой

Правда ли, что железофосфат моет и фосфатирует за один шаг?

Да, есть составы «два в одном»: щелочно-фосфатная ванна снимает лёгкие масла и сразу наносит плёнку. Это работает по слабозагрязнённому металлу. По сильно замасленным деталям всё равно ставят отдельное обезжиривание перед ней, иначе плёнка ляжет неровно. Для мелкого цеха совмещённая ванна экономит место и такт.

04 / линияСколько ступеней в каждой линии

Число ванн это главная практическая разница между двумя типами. Цинкфосфат разворачивают в 5–7 ступеней, потому что кристаллу нужна подготовка и закрытие пор:

Обезжиривание при 50–60 °C, щелочное, снять масла и СОЖ.
Промывка водой, чтобы не занести щёлочь в кислую ванну.
Активация титановым коллоидом, засев центров кристаллизации.
Фосфатирование цинком при 50–60 °C, pH 2,8–3,4.
Промывка после конверсии.
Пассивация, закрытие пор кристалла безхромовым составом.
Финишный промыв деминерализованной водой, дальше сушка.

Железофосфат ужимают до 3–5 ступеней: совмещённое обезжиривание-фосфатирование, промывка, иногда пассивация, финишный промыв. Активация и отдельная мойка часто отпадают. Каждая убранная ванна это место, вода, подогрев и время такта, поэтому железо дешевле не только по химии, но и по линии целиком. Роль обезжиривания в обоих случаях разбирает статья про обезжиривание.

Почему после фосфатирования обязательна деминерализованная вода?

Обычная водопроводная вода несёт соли жёсткости, они оседают на плёнке и под порошком дают белёсые пятна и точки коррозии. Финишный промыв деминерализованной или осмотической водой смывает остатки химии и не оставляет солей. Это дешёвая ступень, которая закрывает целый класс дефектов покрытия.

Можно ли сделать цинкфосфатную линию из трёх ванн?

Нет, для стабильного цинкфосфата нужна и активация, и пассивация, и минимум два промыва. Ужать до трёх ванн можно только железофосфат или нанокерамику. Если ставят три ванны под цинк, кристалл выходит рыхлым и неравномерным по массе, антикор проседает ниже паспортного.

05 / режимТемпература, pH и контроль массы

Фосфатная ванна живёт по химии, а не по календарю, её ведут анализом каждую смену. Цинкфосфат держат на 50–60 °C и pH 2,8–3,4. Уйдёт pH ниже, травление станет агрессивным, слой перерастёт и станет рыхлым; уйдёт выше, кристалл недоберёт массы. Контроль по титрованию свободной и общей кислотности, корректировка подпиткой концентрата.

Железофосфат мягче: 35–55 °C, pH 4,0–5,5. Диапазон шире, ванна прощает больше, за это и любят её мелкие цеха. Но и здесь контроль по кислотности обязателен, иначе плёнка станет непостоянной по массе.

Массу слоя меряют гравиметрией. Берут пластину известной площади, взвешивают, снимают фосфат в специальном реагенте, взвешивают снова. Разница массы делённая на площадь даёт г/м². Для цинка целятся в 2–3 г/м², для железа в 0,3–0,6 г/м². Перебор так же плох, как недобор: толстый рыхлый цинкфосфат сам отслаивается вместе с краской.

Частая ошибка контроля

Ванну ведут «на глаз» по цвету слоя и не титруют кислотность. Через неделю pH уплывает, масса слоя выходит за 4 г/м², кристалл рыхлеет, и первые же партии дают отслоение по кромкам. Титрование свободной и общей кислотности каждую смену дешевле, чем перекрас целой партии.

Как понять, что фосфатный слой перерос по массе?

Визуально перерощенный цинкфосфат выглядит крупнозернистым, серым и рыхлым, пальцем можно стереть налёт. По гравиметрии масса уходит за 4 г/м². Такой слой сам плохо держится на металле и тянет краску за собой при отрыве. Лечится корректировкой pH ванны и активацией, а перерощенные детали лучше перефосфатировать.

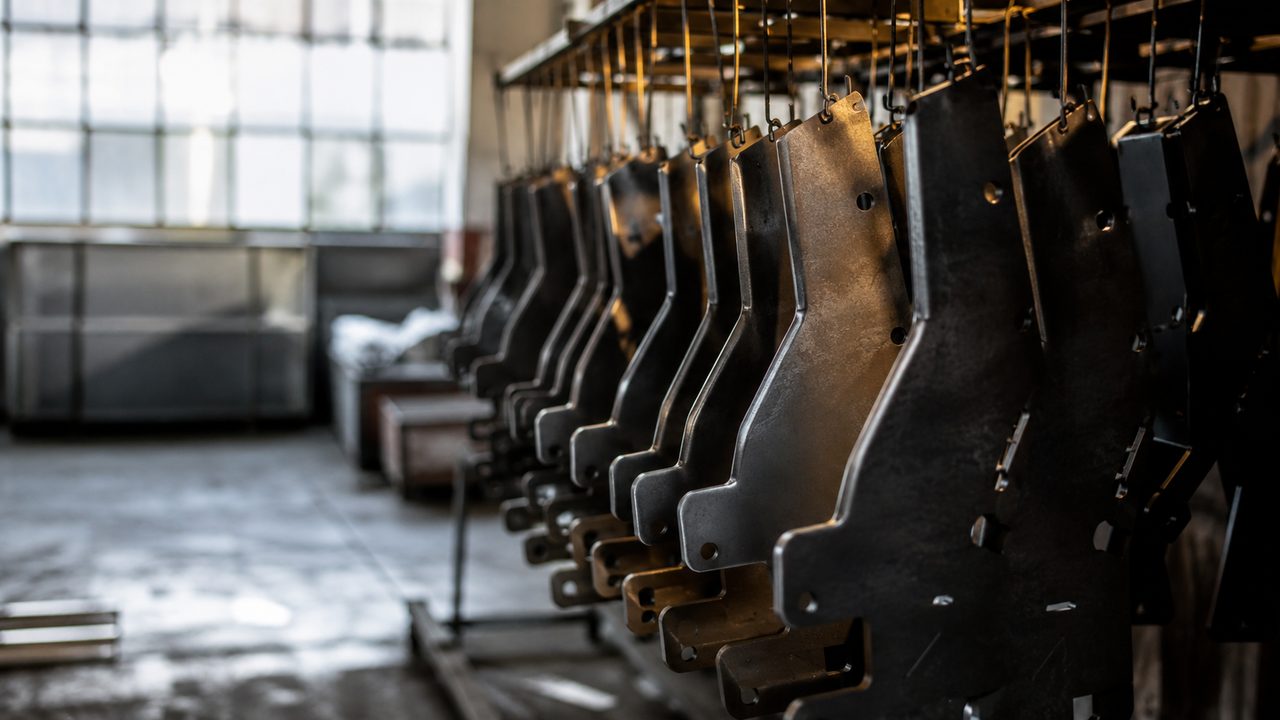

Фосфатированные стальные детали перед порошковой окраской — fig.03 — фосфатированный полуфабрикат в ожидании напыления

06 / выборГде какой тип оправдан

Выбор идёт от условий эксплуатации изделия, а не от цены химии. Разложим по типовым задачам.

Цинкфосфат берут туда, где коррозия реальна: уличные ограждения, ворота, металлоконструкции, автокомпоненты, садовая техника, всё что мокнет и мёрзнет. Антикор 500–1000 ч солевого тумана оправдывает и тёплую ванну, и лишние ступени, и работу со шламом. Здесь экономить на подготовке дороже, чем на ней сэкономить.

Железофосфат оправдан для помещений: офисная и торговая мебель, стеллажи, корпуса приборов и техники, кронштейны, полки. Там нет солевой нагрузки, антикора 0,2–0,8 г/м² хватает, а короткая линия и низкая цена дают выигрыш на потоке. Ставить сюда цинкфосфат это переплата за антикор, который не пригодится.

Если задача уйти от фосфатного шлама и жёстких стоков вообще, но сохранить антикор ближе к цинку, смотрят в сторону нанокерамики. Это отдельная тема, её разбирает статья про нанокерамическую подготовку: слой в нанометрах, три ступени и почти нулевой шлам.

Параметр	Цинкфосфат	Железофосфат
Масса слоя	1,5–4 г/м²	0,2–0,8 г/м²
Толщина	2–5 мкм	доли микрона
Температура ванны	50–60 °C	35–55 °C
pH	2,8–3,4	4,0–5,5
Ступеней линии	5–7	3–5
Антикор (солевой туман)	500–1000 ч	150–300 ч
Шлам на тонну	1–3 кг	почти 0
Где оправдан	улица, антикор	помещения

Что дешевле в пересчёте на изделие?

Железофосфат дешевле по всем статьям: короче линия, меньше воды и тепла, нет шлама на утилизацию, состав дешевле за килограмм. Цинкфосфат дороже, но он покупает антикор 500–1000 ч, которого у железа нет. Считать надо не цену химии, а стоимость брака: перекрас проржавевшего уличного изделия дороже разницы в подготовке.

07 / дефектыЧто портит фосфатирование

Даже правильная химия даёт брак, если рядом хромает сопутствующее. Пройдёмся по частому.

Первое это плохое обезжиривание. Масло и СОЖ на металле мешают фосфату лечь ровно, в этих местах слой недоберёт массы, а порошок при полимеризации соберётся в кратер. Фосфат не заменяет мойку, он идёт после неё. Как ловить дефекты плёнки, разбирает статья про дефекты поверхности.

Второе это занос щёлочи в кислую ванну с плохой промывки. Щёлочь нейтрализует кислоту фосфатной ванны локально, pH скачет, слой выходит пятнистым по массе. Промыв между обезжириванием и фосфатированием делают проточным или двухкаскадным, чтобы не тянуть щёлочь дальше.

Третье это ржавчина и окалина на входе. Фосфатирование это конверсия по чистому металлу, а не средство борьбы с коррозией. По ржавой поверхности слой ляжет неровно, антикор просядет. Сначала абразив или травление, потом обезжиривание, только затем фосфат. Что выбрать для механической подготовки, разбирает статья про пескоструй или химию.

Через сколько времени после фосфатирования надо красить?

Свежий фосфат лучше пустить в напыление в течение смены, максимум 8–24 часов, пока он сухой и не набрал влаги из воздуха. Если детали залежались и появился белёсый налёт или точки коррозии, их перефосфатируют. Хранить фосфатированный полуфабрикат долго без упаковки в цехе не стоит, конверсионный слой не вечен.
