Частотник на вентилятор камеры полимеризации: зачем и как подобрать
Частотник на вентилятор конвекции нужен ради трёх вещей: регулировать поток по фазам цикла (слабый обдув на разгоне краски, полный на полимеризации), плавно пускать вентилятор без рывка и экономить по закону куба. Подбирают по номинальному току двигателя с запасом 10–15%, режим ставят скалярный U/f. На вентилятор до 2,2 кВт хватает однофазного частотника от розетки 220 В. Если поток и так устраивает и его не надо менять на ходу, частотник не обязателен.
Вентилятор конвекции 1,5 кВт на прямом пуске через контактор в момент включения дёргает 5–7 номиналов тока и раскручивается рывком. Крыльчатка мгновенно гонит полный поток. Пока краска на детали не оплавилась, этот поток сдувает часть непритёкшего порошка с кромок и создаёт неравномерность. Частотник эту задачу решает разом: разгоняет вентилятор от нуля по рампе и позволяет держать на старте цикла половину оборотов, а к полимеризации выводить на полные. Разберём, когда он реально нужен на камере, а когда это лишние деньги, и как его подобрать без ошибок.
Что даёт частотник на вентиляторе конвекции
Четыре вещи, и по убыванию пользы для камеры именно так.
- Регулировка потока по фазам цикла. Это главное. На разгоне детали, пока порошок только плавится и растекается, поток держат мягким, чтобы не сдувать непритёкший слой с углов и кромок. На стадии полимеризации обдув выводят на полную для равномерного прогрева. Заслонкой так гибко не поиграешь, а перемоткой крыльчатки тем более.
- Плавный пуск. Разгон от 0 Гц по рампе за 3–10 секунд убирает пусковой бросок в 5–7 номиналов и рывок крыльчатки. Дольше живут подшипники, ремень и сам мотор.
- Экономия. Мощность вентилятора пропорциональна кубу оборотов. Сбросил обороты на 20% получил экономию около 50% по вентилятору.
- Тише. На пониженных оборотах уходит свист и гул, что заметно в гаражной камере рядом с рабочим местом.
Частотник на вентиляторе камеры окупается не столько экономией электричества, сколько качеством покрытия: на разгоне мягкий обдув спасает кромки от сдувания порошка, а на полимеризации полный поток выравнивает температуру.
практика сборки камер полимеризации
Когда частотник не нужен
Прежде чем покупать, честно проверьте, нужен ли он вам вообще. Частотник это деньги и лишний узел в щите, который тоже может сломаться.
- поток вашего вентилятора уже подходит и менять его по ходу цикла не требуется. Тогда достаточно прямого пуска через контактор, а плавность при желании даст дешёвый софт-стартер;
- вентилятор маленький, до 0,55 кВт, и пускается редко. Рывок такого мотора сеть проглатывает без проблем;
- двигатель вентилятора однофазный, асинхронный конденсаторный. Обычный частотник рассчитан на трёхфазные моторы, для однофазных ЧРП редки и дороги, проще заменить мотор на трёхфазный;
- регулировку вы уже делаете шибером и вас это устраивает. Заслонка неэкономична, но работает.
Если же хотя бы по одному пункту ответ обратный, а особенно если вы гоняете разные детали и вам важна равномерность, частотник оправдан.
Подбор по току двигателя, а не по киловаттам
Главная ошибка новичка: взять частотник «тоже на 2,2 кВт, как мотор» и считать дело сделанным. Частотники и моторы одной мощности могут расходиться по току. Один и тот же двигатель 7,5 кВт по паспорту берёт от 14 до 17 А в зависимости от КПД и коэффициента мощности. Поэтому подбирают по току.
Алгоритм простой: смотрим номинальный ток на шильдике мотора, берём частотник, у которого выходной ток на 10–15% выше. Для вентиляторной нагрузки этого запаса хватает: вентилятор не перегружает привод, а пусковой рывок частотник и так гасит рампой.
| Мотор вентилятора, 380 В | Номинальный ток | Частотник от |
|---|---|---|
| 0,75 кВт | 2,0 А | 2,3 А |
| 1,5 кВт | 3,7 А | 4,3 А |
| 2,2 кВт | 5,5 А | 6,3 А |
| 4 кВт | 9,0 А | 10,3 А |
| 5,5 кВт | 12,0 А | 13,8 А |
Токи в таблице для двигателей 1450 об/мин, у более быстрых моторов ток чуть ниже, у тихоходных выше. Если шильдик затёрт, грубая прикидка для 380 В это 2 ампера на киловатт, но лучше найти точную цифру.
Зачем брать запас, если вентилятор не перегружает привод?
Однофазный или трёхфазный: смотрим на сеть
Развилка простая и зависит от того, что заведено в цех или гараж.
- Есть 380 В. Берёте трёхфазный частотник, вход три фазы 380 В, выход три фазы 380 В на мотор. Это штатный вариант для цеховой камеры, тут ограничений по мощности вентилятора практически нет.
- Есть только 220 В. Берёте однофазный частотник: вход одна фаза 220 В, выход три фазы 220 В. Так через частотник от бытовой розетки крутят трёхфазный вентилятор. Мотор при этом включают в треугольник, на его шильдике должно стоять 220/380.
Потолок однофазного питания примерно 2,2 кВт, реже до 3–4 кВт у мощных моделей. Для гаражной камеры с вентилятором 0,75–1,5 кВт этого хватает с головой. Как заводить питание на щит и какой автомат ставить, разобрано в статье про подключение камеры к сети 380 В.
Режим U/f и минимальная частота

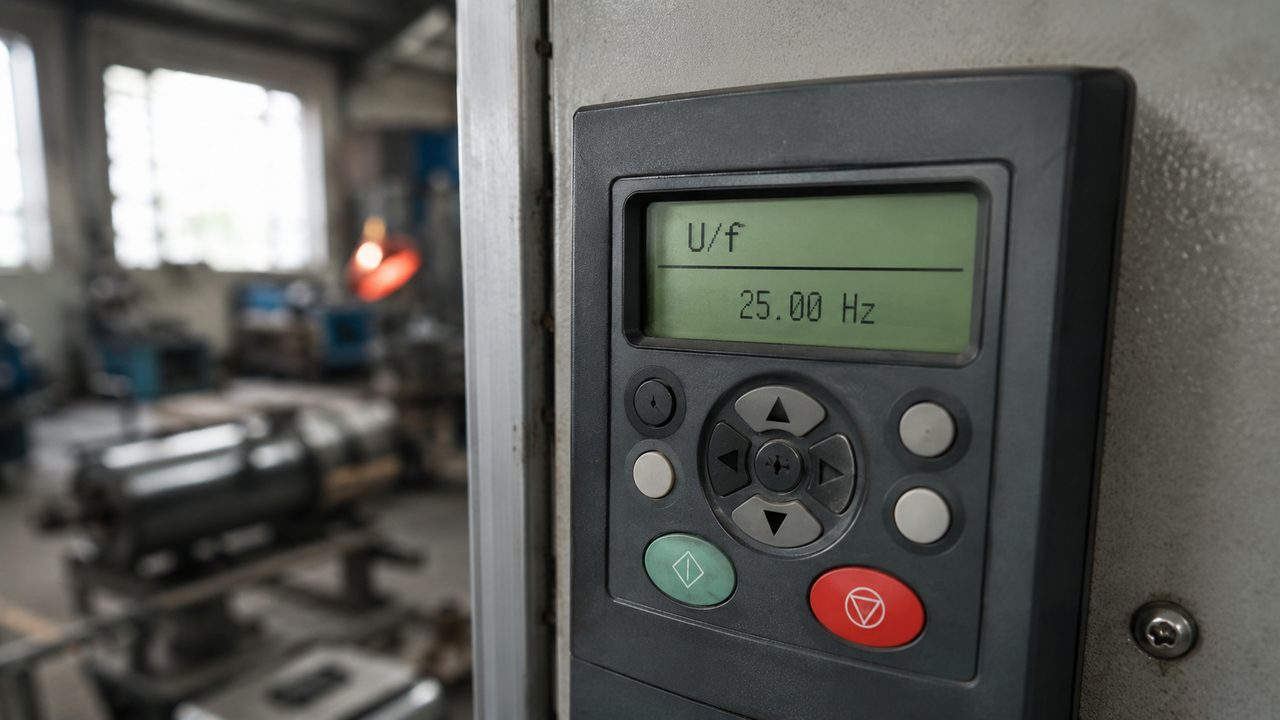

Настройка вентилятора отличается от настройки того же насоса или конвейера. Ставят скалярное U/f управление, векторное вентилятору не нужно, он предсказуемая нагрузка. Если в частотнике есть вентиляторный или квадратичный режим U~f², включайте его: на низких оборотах напряжение падает быстрее частоты, мотор не греется зря и экономит ещё чуть-чуть.
Важный ограничитель это нижняя частота. У обычного мотора крыльчатка охлаждения сидит на его же валу. Снизили обороты, ослаб самообдув, мотор начал перегреваться. Поэтому без отдельного охлаждения обороты держат не ниже 20–25 Гц, то есть примерно 40–50% от полных. Если по циклу нужен совсем слабый поток, ставят на мотор независимый вентилятор охлаждения.
Двигатель гудит и греется на малых оборотах, в чём дело?
Куда физически ставить частотник, он же греется?
Как подключить в двух словах

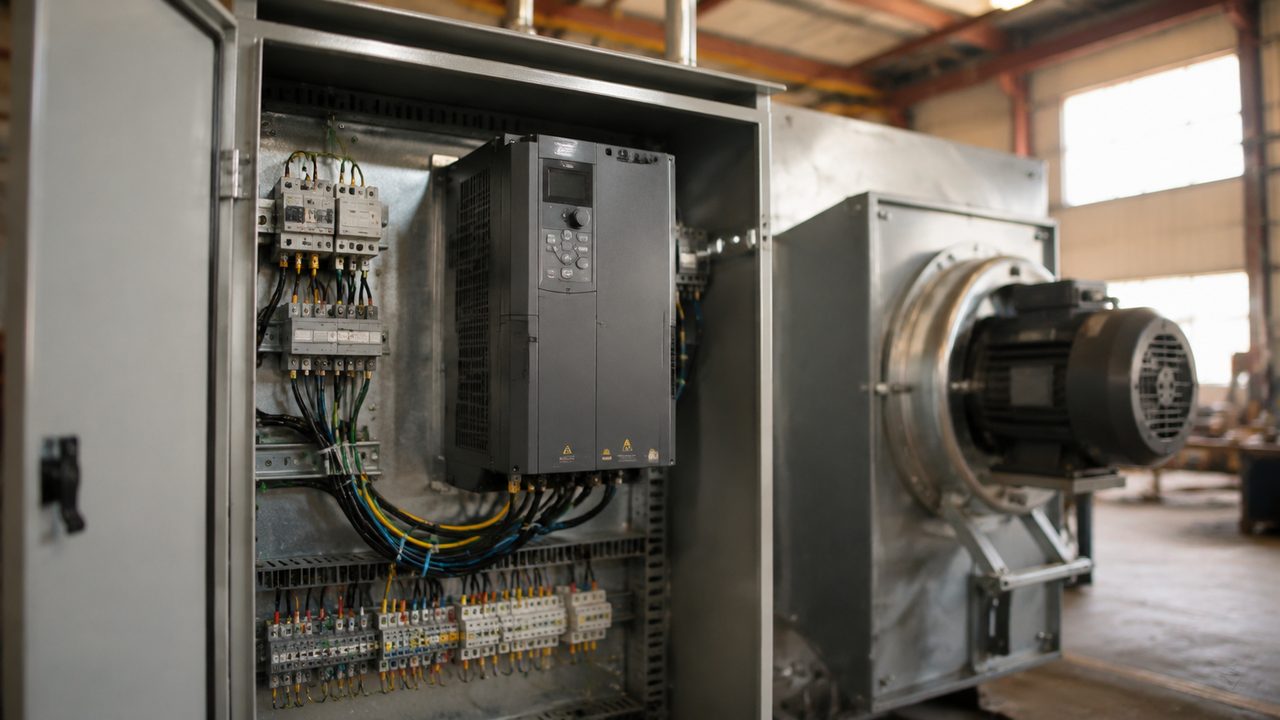

Схема без сюрпризов. Питание через автомат заходит на клеммы входа частотника (L1/L2/L3 для трёхфазного или L/N для однофазного). С выхода (U/V/W) три провода идут прямо на двигатель вентилятора. Между частотником и мотором никаких контакторов и рубильников под нагрузкой ставить нельзя, разрыв выхода на ходу выбьет привод.
- автомат перед частотником по его входному току, категория C;
- вход L1/L2/L3 или L/N в зависимости от сети;
- выход U/V/W напрямую на мотор, экранированный кабель при длине больше 10–15 м;
- заземление и частотника, и корпуса мотора обязательно;
- управление оборотами с панели, потенциометром или сигналом от контроллера камеры.
Обороты частотник умеет менять по сигналу автоматики, так поток привязывают к фазам цикла автоматически. Как это стыкуется с терморегулятором и контроллером, смотрите в статье про автоматику камеры, а подбор самого вентилятора и его производительности разобран в материале про неравномерный нагрев и вентилятор.
Итоговый чек-лист подбора
Собрал всё в короткий список. Частотник вам подойдёт и настроится правильно, если сходятся все пункты.
- двигатель вентилятора трёхфазный (или готовы поменять однофазный на трёхфазный);
- частотник взят по току мотора с запасом 10–15%, а не «по киловаттам на глаз»;
- сеть учтена: 380 В это трёхфазный частотник, только 220 В это однофазный на мотор до 2,2 кВт в треугольнике;
- режим выставлен скалярный U/f, желательно вентиляторный квадратичный;
- нижняя частота ограничена 20–25 Гц либо на мотор поставлен независимый обдув;
- частотник стоит в щите вне горячей зоны, есть место для отвода тепла;
- выход идёт прямо на мотор, без коммутации под нагрузкой.
Если камера гаражная с одним типом деталей и поток вас устраивает, начните с прямого пуска и не переплачивайте. Как только пойдут разные изделия и всплывёт сдувание порошка на разгоне или неравномерность, частотник закроет это одной ручкой оборотов. Расход электричества камеры в целом и роль вентилятора в нём разобраны в статье про то, как снизить расход электричества камеры.
