Как прозвонить ТЭН камеры полимеризации мультиметром?

Обесточить камеру, снять клеммы, замерить сопротивление в режиме Ω. Расчёт: R = U²/P. ТЭН 3 кВт на 380 В даёт около 48 Ом, тот же ТЭН на 220 В — около 16 Ом. Показание OL (∞) — обрыв спирали, ТЭН на замену.

Как проверить пробой ТЭНа на корпус?

Одним щупом на клемму ТЭНа, вторым на его металлическую оболочку или корпус камеры. Исправный ТЭН показывает OL (∞). Любое конечное сопротивление — пробой изоляции. Точно меряется мегомметром на 500 В: норма выше 1 МОм, ниже 0,5 МОм — брак.

Почему камера полимеризации выбивает автомат или УЗО?

Чаще всего пробой ТЭНа на корпус: спираль коснулась оболочки, ток утекает на землю, УЗО срабатывает от утечки 30 мА. Реже — влага в клеммнике после простоя или короткое замыкание в проводке. Ищут отключением ТЭНов по одному.

Почему камера греет слабо и долго выходит на режим?

Три частые причины: перегорела часть ТЭНов (мощность просела на треть или половину), обрыв одной фазы из трёх на 380 В, подсос холодного воздуха через севший уплотнитель двери. Проверяют вольтметром по фазам и мультиметром по группам ТЭНов.

Почему скачет температура в камере?

Залипающий контактор (то включает, то нет), битая или загрязнённая термопара с плавающим показанием, наводки на сигнальные провода термопары от силовых кабелей. Термопару проверяют вторым датчиком рядом, контактор — по щелчку и напряжению на выходе.

Что чинится за 10 минут, а что требует замены узла?

За 10 минут: протянуть клеммы, сбросить сработавший автомат после проверки, поправить термопару, заменить уплотнитель. Замена узла: сгоревший ТЭН, залипший контактор, пробитый регулятор, двигатель вентилятора с севшим подшипником или конденсатором.

Главная / Ремонт

Ремонт камеры полимеризации: типичные поломки и диагностика

Короткий ответ

Ищите неисправность по симптому. Не греет — смотрите автомат, контактор, обрыв ТЭНа. Греет слабо — часть ТЭНов, просевшая фаза, щели в двери. Скачет температура — контактор или термопара. Выбивает автомат — пробой ТЭНа на корпус. В 80 % отказов виноваты три узла: ТЭНы, контакторы и термопара. Диагностика мультиметром занимает 10–20 мин.

Печь, которая выходила на 180 °C за 25 минут, вдруг стала греть до 150 и там застревать. Или выбивает автомат при каждом пуске. Или на табло 200 °C, а деталь холодная. За этими симптомами стоит короткий список типовых отказов, и почти каждый ловится мультиметром за минуты. Ниже разбор по симптому: что смотреть первым и как подтвердить причину.

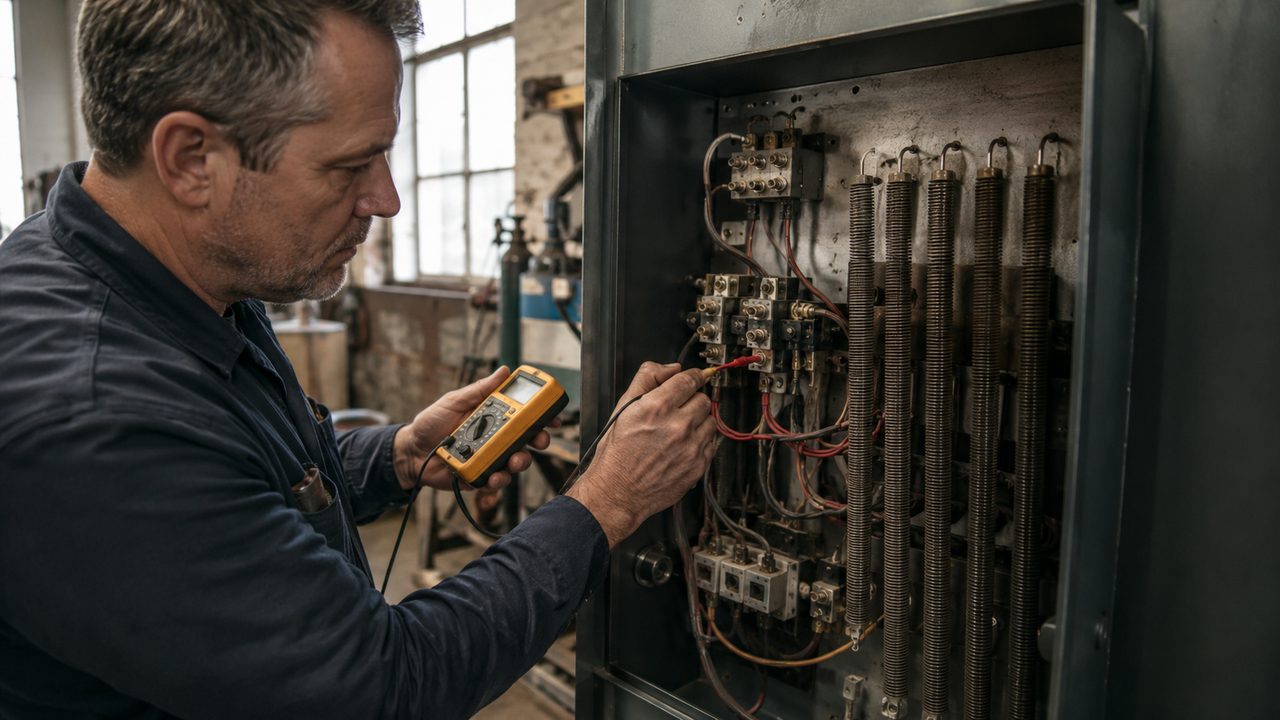

Диагностика электрощита печи полимеризации мультиметром — fig.01 — прозвон клемм ТЭНа мультиметром: замер сопротивления и утечки на корпус закрывает больше половины отказов

Симптом	Вероятная причина	Проверка
Не греет вообще	Выбит автомат, не тянет контактор, сгорел регулятор	Напряжение на входе/выходе КМ
Греет слабо и долго	Перегорела часть ТЭНов, просела фаза, подсос холода	Ω по группам, вольтметр по фазам
Скачет температура	Залипание контактора, битая термопара, наводки	Второй датчик, щелчок КМ
Выбивает автомат или УЗО	Пробой ТЭНа на корпус, влага, КЗ	Мегомметр Ω на корпус
Не держит выдержку	Сбой реле времени или регулятора	Замер по секундомеру
Гудит, не крутит вентилятор	Подшипник, конденсатор мотора, перегрев	Проворот от руки, замер C

01 / Не греет вообщеПитание есть, тепла нет

Табло горит, вентилятор крутится, но ТЭНы холодные. Проверяйте цепочку подачи питания. Первое — автомат группы нагрева: сработал, значит была причина (перегрузка, короткое, пробой ТЭНа), взводить вслепую нельзя. Второе — контактор: слышен ли щелчок при команде на нагрев. Нет щелчка — не пришло напряжение на катушку либо она оборвана. Третье — регулятор: не даёт сигнал даже при низкой уставке, значит неисправен.

Как подтвердить контактор: включить нагрев, замерить напряжение на выходных клеммах. На входе 380 В есть, на выходе ноль — контактор не сработал или подгорели силовые контакты. Управляющую катушку прозванивают отдельно: обрыв — на замену, стоит она недорого.

Контактор щёлкает, а напряжение на выходе не появляется?

Подгорели силовые контакты внутри от искрения. Контактор меняют целиком, зачищать контакты в полевых условиях смысла нет: цена вопроса невелика, а прослужит зачистка недолго.

Как понять, что сгорел именно регулятор?

Поставить уставку заведомо выше текущей температуры и проверить тестером выходной сигнал регулятора на катушку контактора. Сигнала нет при низкой уставке — регулятор не даёт команду на нагрев. Подробнее в разделе про автоматику камеры.

02 / Прозвон ТЭНаСопротивление, обрыв, пробой на корпус

ТЭН отказывает двумя способами, и проверяются они по-разному. Обрыв спирали: ток не течёт, трубка снаружи целая, вздутия может не быть. Пробой на корпус: спираль коснулась оболочки, ТЭН вроде греет, но утечка тока валит автомат или УЗО.

Расчёт исправного сопротивления через закон Ома: R = U²/P. Для ТЭНа 3 кВт на 380 В это 380²/3000 ≈ 48 Ом; тот же 3 кВт на 220 В — 220²/3000 ≈ 16 Ом. Меряете сопротивление на клеммах: показание в районе расчётного — ТЭН жив, OL (∞) — обрыв, близко к нулю — межвитковое замыкание.

Пробой ловится иначе: один щуп на клемму, второй на оболочку ТЭНа или корпус камеры. Исправный даёт OL. Любое конечное сопротивление означает, что изоляция пробита. Мультиметр показывает пробой не всегда, точнее мегомметр на 500 В: норма выше 1 МОм, ниже 0,5 МОм идёт на замену. Разобрано подробно в статье про перегорание и замену ТЭНов.

Обязательно

Все замеры сопротивления только при обесточенной камере со снятыми клеммами. Мультиметр в режиме Ω на клеммах под напряжением сгорит, а вы рискуете ударом тока.

ТЭН греет, но УЗО выбивает — это точно пробой?

Почти наверняка. Спираль коснулась оболочки, часть тока утекает на землю. УЗО на 30 мА ловит эту утечку и отключает. Мегомметром найдёте пробитый ТЭН и замените его.

03 / Греет слабо и долгоМощность просела

Печь выходит на режим вдвое дольше или упирается в потолок ниже уставки. Три причины по частоте. Первая: перегорела часть ТЭНов. Если из шести групп две мертвы, мощность упала на треть, оставшиеся не тянут. Меряете сопротивление по каждой группе. Вторая: обрыв фазы на 380 В — камера питается от ⅔ или ⅓ ТЭНов, вольтметр между фазой и нулём покажет пропажу 220–230 В на одной. Третья: подсос холодного воздуха через севший уплотнитель.

Разделить эти три причины просто. Слабый нагрев + пропала фаза = электрика. Слабый нагрев + горячая наружная стенка + падение 20–30 °C при открытии двери = теплопотери, тогда смотреть почему камера не набирает температуру. Уплотнитель меняют на термостойкую силиконовую губку или базальтовый шнур за 10 минут.

Как быстро отличить дохлый ТЭН от просевшей фазы?

Вольтметром по фазам за минуту: если одна фаза пропала, это она. Все три на месте — тогда снимаете клеммы и прозваниваете группы ТЭНов на обрыв. Одно исключает другое.

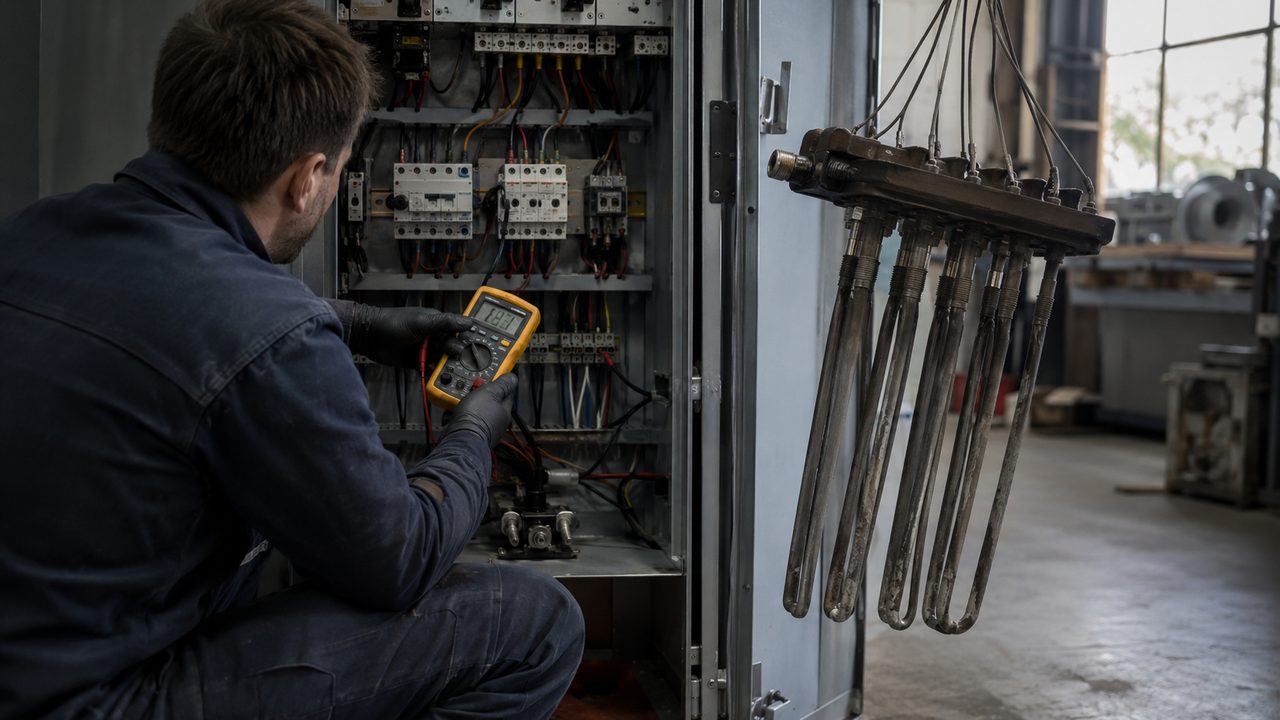

Замер сопротивления группы ТЭНов и напряжения по фазам в щите камеры — fig.02 — слабый нагрев: сначала вольтметр по трём фазам, затем прозвон групп ТЭНов на обрыв

04 / Скачет температураПоказание пляшет, режим не держится

Температура то 160, то 200, регулятор дёргает нагрев рывками. Три источника. Залипающий контактор: контакты то замыкаются, то нет, нагрев идёт импульсами, слышно по неровным щелчкам. Битая или загрязнённая термопара: спай окислился, показание плавает на ±20–30 °C без реальных колебаний. Наводки: термопара даёт милливольты, а рядом идёт силовой кабель на 380 В, помеха накладывается на слабый сигнал.

Термопару проверяют вторым датчиком рядом: расхождение больше 10–15 °C или плавающее показание при стабильном втором — термопара под замену. Термопара типа K дёшева, держите запасную. Наводки лечатся разнесением сигнальных и силовых проводов и экранированным кабелем от датчика до регулятора.

Показание дёргается, а второй датчик рядом стоит ровно — что это?

Либо термопара с окисленным спаем и плохим контактом в разъёме, либо наводка на сигнальную линию. Сначала протяните разъём термопары и почистите контакты, потом проверьте, не идёт ли сигнальный провод в одном жгуте с силовым.

Как отличить залипший контактор от глюка термопары?

По звуку и напряжению. Залипание контактора слышно по рваным щелчкам, а на выходе КМ напряжение появляется и пропадает хаотично. Глюк термопары не даёт щелчков: регулятор реагирует на ложное показание, но команды нормальные.

05 / Выбивает автомат или УЗОУтечка и короткое

Камера вырубается сразу при пуске или через минуту работы. Разделите автомат и УЗО. УЗО ловит утечку на землю (порог обычно 30 мА): виновник — пробой ТЭНа на корпус или влага в клеммнике после простоя во влажном цеху. Автомат срабатывает от перегрузки или короткого: подгоревшая проводка, замыкание в клеммной колодке, межвитковое в ТЭНе.

Метод локализации один: отключить ТЭНы по группам и включать камеру. Как только после отключения очередной группы автомат перестал выбивать — виновник в ней. Дальше мегомметром по каждому ТЭНу группы найти пробитый. Влажный пробой иногда уходит после прогрева камеры на малой мощности с открытой дверью, но если повторяется, ТЭН всё равно меняют.

УЗО выбивает только после дождя или простоя — почему?

Влага набралась в засыпке ТЭНа или в клеммнике. Пока сыро, изоляция течёт на корпус и УЗО ловит утечку. После прогрева влага уходит, но частый повтор говорит о трещине в оболочке ТЭНа — тогда замена.

06 / Не держит выдержкуСбой реле времени

Нагрев в норме, режим стабильный, но камера отключается раньше срока или не отсчитывает выдержку вовсе. Виноват таймер или блок выдержки в регуляторе. На камерах с отдельным реле времени бывает залипание контактов реле или сбой платы. Проверка простая: выставить выдержку 10 минут и засечь по секундомеру от момента выхода на уставку. Отсчёт короче или его нет — узел неисправен.

Отдельная ловушка: некоторые регуляторы стартуют отсчёт выдержки не от выхода на температуру, а от пуска. Тогда деталь не пропекается, хотя таймер отработал честно. Это не поломка, а настройка: старт таймера привязывают к достижению уставки. Логику выдержки и настройку разбирает статья про терморегулятор и автоматику.

Таймер отсчитал, а краска сырая — что не так?

Отсчёт стартовал раньше выхода на 180 °C, деталь фактически грелась меньше. Проверьте, привязан ли старт выдержки к достижению уставки. Если нет, перенастройте либо считайте выдержку вручную по табло.

07 / Гудит, не крутит вентиляторМотор рециркуляции

Двигатель гудит, но крыльчатка стоит или еле проворачивается. Классика — севший подшипник или пробитый рабочий конденсатор однофазного мотора. Быстрая проверка: обесточить, крутнуть крыльчатку рукой. Крутится туго, с заеданием — подшипник. Крутится свободно, но при пуске только гудит и не стартует сама — конденсатор потерял ёмкость, мотору не хватает пускового момента. Ёмкость меряют мультиметром с режимом C и сверяют с номиналом на корпусе конденсатора.

Третий вариант: мотор перегрелся и сработала тепловая защита в обмотке. Двигатель молчит, пока горячий, оживает после остывания. Причина обычно та же — подклинивший подшипник, из-за которого мотор тянет пусковой ток вхолостую. Замену крыльчатки разбирает статья про неравномерный нагрев и вентилятор, а плановую чистку — обслуживание камеры.

Мотор гудит, крыльчатка крутится от руки свободно — менять что?

Рабочий конденсатор. Свободный проворот отсекает подшипник, значит мотору не хватает пускового момента, а это ёмкость. Замерьте C мультиметром: просела ниже номинала на треть — под замену.

Вентилятор крутится, но воздух не гоняет?

Крыльчатка провернулась на валу: срезало шпонку или ослабла посадка. Мотор вращается вхолостую. Снять боковую крышку и проверить, крутится ли крыльчатка вместе с валом.

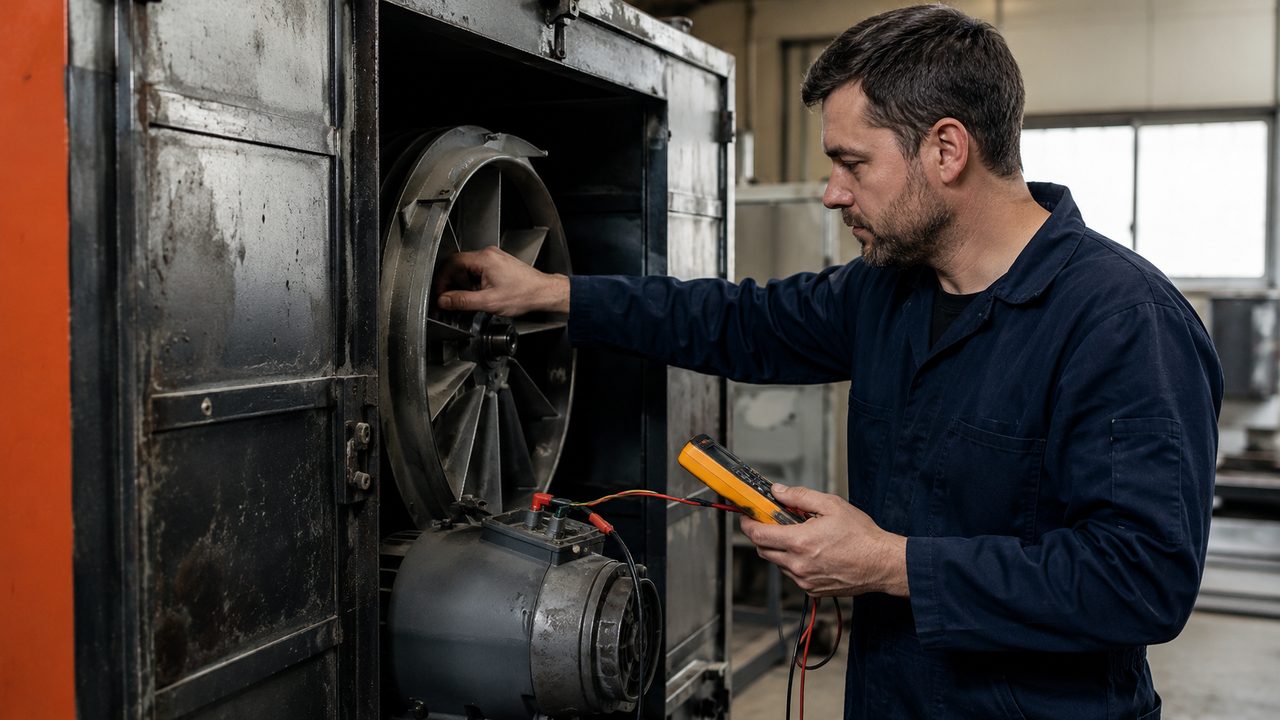

Проверка двигателя вентилятора рециркуляции и рабочего конденсатора камеры — fig.03 — вентилятор гудит и не крутит: проворот крыльчатки от руки и замер ёмкости конденсатора

08 / Что чинится за 10 минутПорядок ремонта по трудозатратам

Быстрые работы без разбора камеры: протяжка ослабших клемм, замена уплотнителя двери, замена или перестановка термопары, сброс автомата после устранения причины, замена конденсатора мотора. Всё это 10–15 минут и минимум запчастей.

Замена узла с разборкой: сгоревший ТЭН (снять панель, поставить новый той же мощности), залипший контактор, пробитый регулятор, двигатель с севшим подшипником. На это уходит от получаса до пары часов, нужна запчасть под модель. Логика одна: идти от симптома к узлу по таблице выше, а не менять всё подряд.

Стоит ли держать запчасти под рукой?

Да, ходовой набор: одна термопара K, один ТЭН каждой применяемой мощности, конденсатор мотора, запасной контактор. Эти узлы отказывают чаще всего, а без них простой печи растягивается на дни ожидания поставки.
