Главная / Спортинвентарь
Порошковая покраска тренажёров и спортинвентаря
Спортивное железо убивает покрытие тремя способами сразу: пот (соль с pH 4,5–6,5 и хлориды разъедают металл), постоянный хват (истирает плёнку об ладони) и удары блинами (скалывают кромки). Одним порошком все три не закрыть. Несущие рамы красят полиэфиром 80–120 мкм по цинкфосфату, рукоятки берут фактурными (муар, шагрень) под сцепление, а насечку хвата грифа вообще не красят.
Гриф, который приехал на перекрас с облезшим хватом, чаще всего облез не из-за плохой краски. Его просто покрасили там, где красить нельзя: порошок толщиной 100 мкм лёг на насечку, забил канавки, стал глаже и за месяц стёрся об ладони до металла. Спортинвентарь тем и отличается от забора или мебели, что нагрузка на покрытие тут не одна, а сразу три, и каждая требует своего ответа.
Пот это не вода. Это солёный раствор с кислой реакцией, и по агрессивности он ближе к морскому воздуху, чем к дождю. Хлорид-ионы из соли лезут под плёнку в местах, где металл открыт: на сварных швах, торцах труб, под болтами. Добавь к этому механику (ладонь стирает, блин бьёт) и получишь среду, в которой обычная покраска «на глаз» не живёт и сезона. Дальше разберём по узлам, что где ставить.
Три нагрузки на покрытие, которых нет у обычной покраски
Забор красят от дождя и ультрафиолета. Спортивное железо живёт в других условиях, и покрытие здесь отвечает за три разные вещи одновременно.
- Пот и соль. Хлориды и кислота пробивают защиту в открытых точках. Работает не сама краска, а связка «грунт плюс сплошная плёнка без пропусков». Один непрокрас на шве, и оттуда пойдёт коррозия под покрытие.
- Хват и трение. Ладонь на рукоятке за год делает то, что на раме не сделает и десять лет. Здесь важна не толщина, а стойкость к истиранию: полиуретановая плёнка держит порядка 5000 сухих истираний по тесту Табер.
- Удар блином. Стойки, крючья, тело грифа ловят удары краем блина. Тонкий слой скалывается пятаком, и с этой точки снова начинается ржавчина. Нужна толщина от 80 мкм и вязкая полиэфирная плёнка, а не хрупкий глянец.
Не на плоскости трубы, а на торцах и сварных швах. При покраске рамы торцы труб и зоны сварки маляр нередко прокрашивает хуже плоскостей, туда порошок ложится тоньше. Пот стекает и скапливается именно в этих карманах. Отсюда правило: перед покраской швы зачистить заподлицо, торцы труб заглушить или проварить, а после напыления проверить толщину на кромках, а не в центре.
Узел за узлом: что на что влияет и что ставить
Спортивная станция это не один материал под одной нагрузкой. Гриф, рама, блин и рукоятка терпят разное, и покрытие под них подбирают отдельно. Вот как это раскладывается.
| Узел | Главная нагрузка на покрытие | Что выбрать |
|---|---|---|
| Насечка (хват) грифа | постоянное трение ладони, пот | не красить: голая сталь, чёрный оксид или марганец-фосфат |
| Тело и втулки грифа | пот, проворот, редкий удар | тонкий полиуретан 40–60 мкм или конверсионное покрытие |

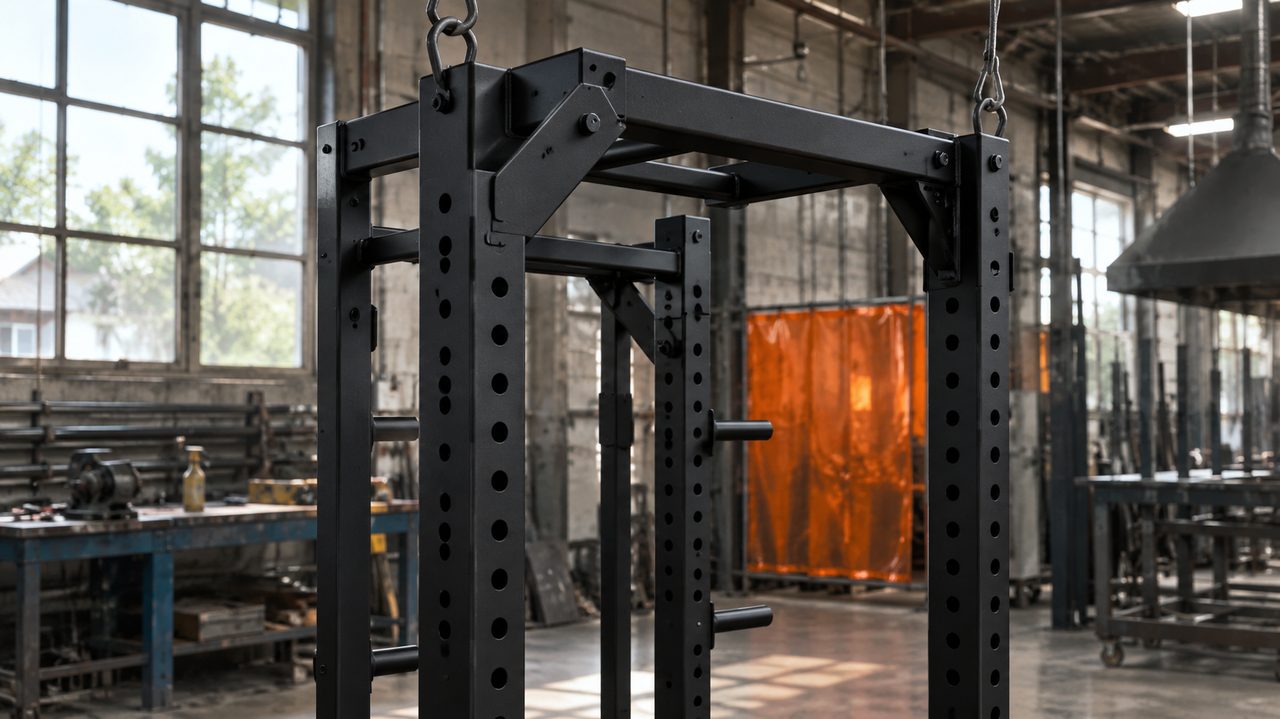

| Несущая рама, стойки | пот, удар блином, влага зала | полиэфир 80–120 мкм по цинкфосфату |
| Блины, гантели | удары об пол, истирание кромок | толстый полиэфир, служит до 20 лет |
| Рукоятки, тяги | мокрый хват, скольжение | фактурный муар / шагрень под сцепление |
| Упоры, подушки, зона контакта | гигиена, пот, кожа | антибактериальный порошок с ионами серебра |
Из этой таблицы вылезает вся логика цеха. Один порошок на всю станцию не заказывают: рама и блины идут под толстый полиэфир, рукоятки под фактуру, зоны контакта под антибактериальную формулу, а хват грифа выводят из покраски совсем.
Почему хват грифа не красят
Насечку на грифе нарезают на токарном станке, и делают это до всякого покрытия: краска бы просто слетела под резцом. А если насечку красить после, порошок толщиной 80–120 мкм сядет в канавки и притупит их. Хват станет глаже, мокрая ладонь поедет, и вся смысловая часть насечки исчезнет под плёнкой. Поэтому красят тело и втулки, а зону хвата оставляют как есть.
Расплата за голый металл на хвате это уход. Голая сталь и фосфатирование ржавеют от пота, если их не протирать и не смазывать. Порядок смазки зависит от отделки хвата.
- голая сталь, чёрный оксид, марганец-фосфат: масло раз в месяц;
- хром, цинк, E-coat: раз в два месяца;
- нержавейка и керамика: раз в полгода;
- после каждой сессии с потом или мелом хват протирают насухо;
- крашеное тело грифа и втулки масла не требуют, только мойка.
Гриф красят целиком «чтобы красиво», а через месяц клиент возвращается: хват стёрся до металла полосами по ширине ладони. Насечка под хват должна оставаться голой. Покрытие на ней это не защита, а способ убить сцепление и получить перекрас.
практика цеха, красящего спортивное железо
Текстура под хват: муар и шагрень против скольжения
Там, где рукоятку всё же красят (тяги блочных тренажёров, поручни, ручки гантелей с обрезиненной частью), гладкий глянец проигрывает фактуре. Мокрая от пота ладонь на глянце едет, а каждая царапина от кольца или карабина видна за метр. Фактурные порошки решают обе беды сразу.

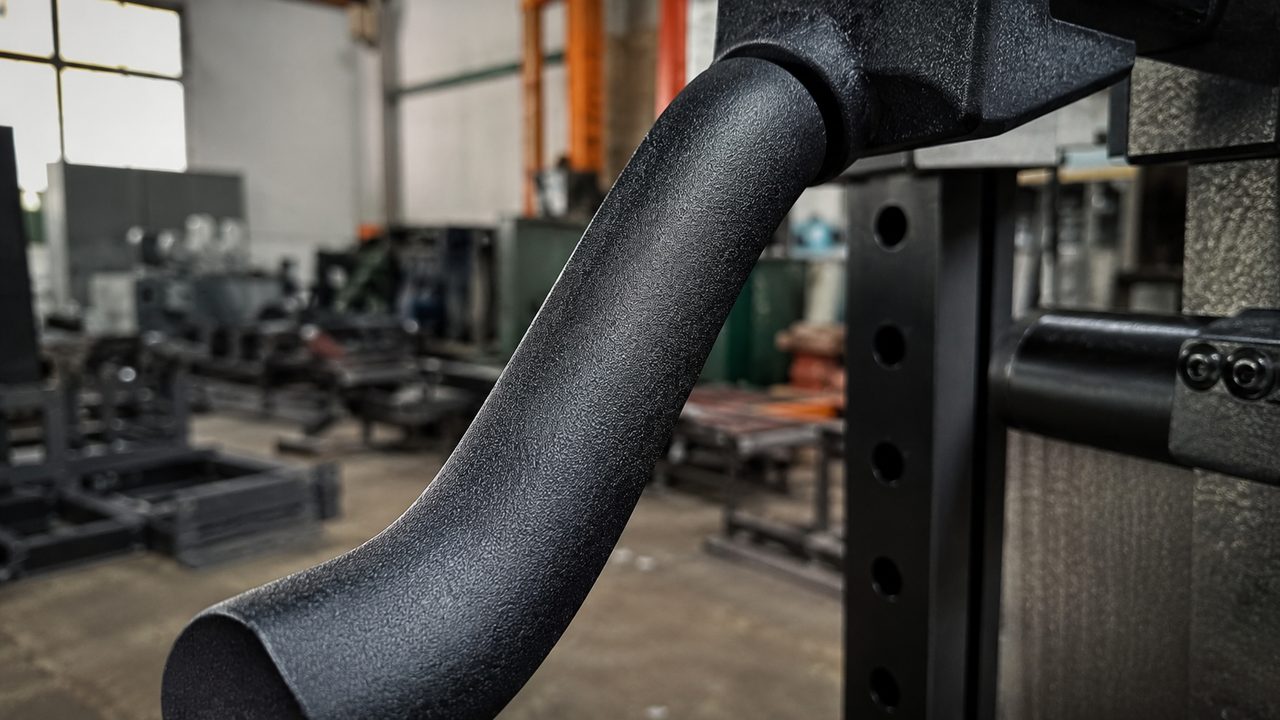

Муар и шагрень дают микрорельеф: поверхность в мелкую рябь или «апельсиновую корку». Ладонь цепляется за этот рельеф, сцепление растёт, а мелкие потёртости тонут в текстуре и не бросаются в глаза. Антик добавляет к этому неоднородность цвета, тоже маскирующую следы. Для несущих рам фактура не обязательна, там важнее толщина и стойкость к сколам, а вот для зон хвата это рабочий инструмент, а не украшение.
Антибактериальное покрытие для залов
Зал это сотни ладоней в день на одних рукоятках. Гигиена тут не про эстетику: на потных зонах контакта скапливается флора, и одной протиркой её не снять надолго. Под это делают порошки с антибактериальной добавкой.
В плёнку вводят ионы серебра или меди. Положительный ион металла рвёт оболочку бактерии и бьёт по её РНК, из-за чего рост микроорганизмов на поверхности падает до 99,99%. Добавка не смывается антисептиком и не выгорает: она закреплена внутри аморфной матрицы покрытия и работает весь срок службы плёнки. Ставят такое туда, где кожа контачит постоянно: рукоятки, упоры, подушки-накладки, поручни. Отсюда добавка пришла из медтехники и пищепрома, где к контактным поверхностям те же требования.
На несущих узлах рабочий диапазон 80–120 мкм. Тоньше 60 мкм покрытие хуже держит удар блином и скалывается на кромках. Толще 150 мкм плёнка становится хрупкой и трескается на изгибах и по кромке от перепадов температуры. На тонких деталях и там, где важна геометрия хвата, наоборот берут 40–60 мкм полиуретана: тонко, но с высокой стойкостью к истиранию.
Что проверить перед сдачей окрашенного тренажёра
Спортивное железо проверяют не так, как мебель. Смотрят не общий вид, а именно проблемные узлы, по которым оно и возвращается на перекрас.
- сварные швы и торцы труб прокрашены сплошь, без тонких мест и пропусков;
- толщина на кромках и углах не ниже 80 мкм, замерена, а не «на глаз»;
- насечка хвата грифа осталась голой, покрытие в канавки не набито;
- рукоятки и тяги с фактурой, а не гладким глянцем;
- зоны постоянного контакта под антибактериальным порошком, если это зал;
- под болтами и в стыках нет открытого непрокрашенного металла.
Дальше станция живёт в потном зале годами, если каждый узел получил своё покрытие. Одинаковый порошок на грифе, раме и рукоятке это не экономия, а гарантированный перекрас через сезон.
