Главная / Транспорт
Порошковая покраска прицепов и фаркопов

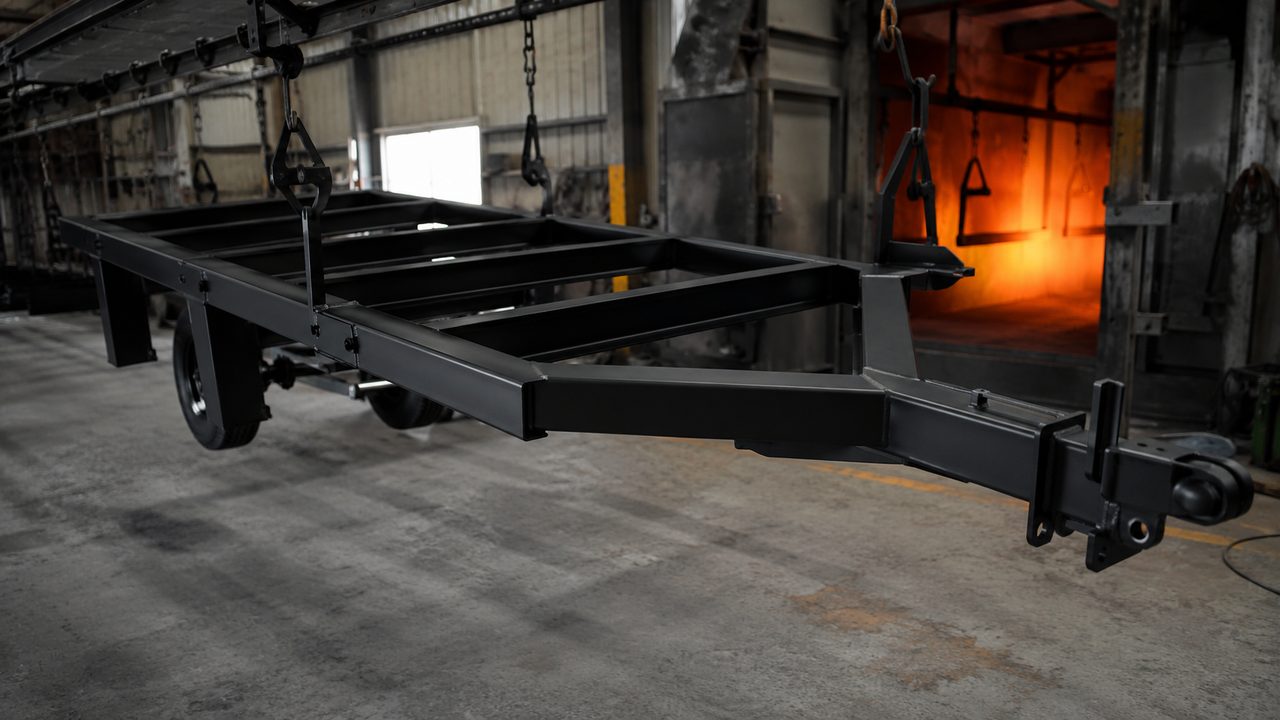

Рама и дышло прицепа живут в самой агрессивной зоне: реагенты, лужи, щебень из-под колёс. Поэтому решает не цвет, а антикор. На чёрную сталь кладут цинк-грунт плюс полиэфир, 130–200 мкм. Оцинкованную раму перед порошком прогревают на дегазацию при 200–230 °C, иначе цинк газит и плёнка идёт порами. Шар фаркопа и проводку разъёма в печь не отправляют.
Дуплекс, то есть цинк плюс порошок сверху, служит не столько, сколько цинк и краска по отдельности сложенные вместе, а в 1,5–2,3 раза дольше этой суммы. Цинк защищает металл жертвенно, порошок закрывает цинк от истирания и УФ, и вместе они работают лучше, чем поодиночке. Для рамы прицепа, которая по определению стоит в соляной ванне полгода, это не бонус, а причина вообще связываться с порошком, а не с эмалью.
Оцинкованная рама или чёрная сталь: как красить
Первый вопрос перед покраской не «каким цветом», а «из чего рама». От этого зависит вся подготовка, и путать нельзя: то, что спасает оцинковку, губит чёрную сталь, и наоборот.
Чёрная сталь. Голый прокат или сварная рама без покрытия. Тут порошок в один слой держаться будет, но недолго: любой скол до металла запускает коррозию. Поэтому под топ обязательно кладут цинк-богатый грунт 60–80 мкм, он даёт жертвенную защиту в местах пробоя. Схема: пескоструй до Sa 2,5, цинк-грунт, полиэфирный топ 70–100 мкм.
Оцинкованная рама. Здесь цинк уже есть, грунт не нужен, но появляется своя засада: цинк газит в печи. Оксиды на поверхности держат влагу и воздух, при нагреве до 180 °C они выходят паром прямо через плёнку и оставляют кратеры и точечные проколы. Лечится дегазацией: раму прогревают вхолостую при 200–230 °C по 15–20 минут, гонят газ до напыления, и только потом красят. Плюс берут порошок с degassing-добавками, у него удлинённое растекание и газ успевает выйти, пока плёнка не схватилась.
Красят оцинкованную раму как обычную чёрную сталь, без прогрева. Итог: покрытие в мелкую сыпь из кратеров и пор, которая проявляется уже в печи и вылезает после остывания. Переделать это можно только полной перекраской со снятием слоя. Если рама горячеоцинкованная и толстая, дегазация обязательна, тонкую электрооцинковку иногда прощает, но проверять надо на пробнике, а не на всей раме.
Подготовка сварной рамы: где прячется брак
Рама это не гладкий лист, а сваренная конструкция с кучей мест, где покрытие отваливается первым. Разберём их по порядку.
- Окалина и шлак от сварки. По швам остаётся хрупкая корка, порошок на ней держится ровно до первой вибрации. Швы зачищают до металла.
- Прокатная окалина на самом профиле. Заводская тёмная плёнка на горячекатаной трубе тоже под удаление, только пескоструй, щётка её полирует, а не снимает.
- Острые кромки. На угле реза плёнка стягивается и толщина падает на 30–50%, это краевой эффект. Кромки притупляют до радиуса от 0,5 мм, иначе именно с угла пойдёт коррозия.
- Сварочные брызги. Мелкие капли металла у шва торчат бугорками, под ними газовые карманы. Сбивают до покраски.
После механической очистки рама грунтуется в тот же день. Голый металл после пескоструя начинает ржаветь через 2–4 часа, эта флэш-ржавчина невидима, но убивает адгезию. Оставить раму на ночь непокрытой значит пескоструить заново.
На раме прицепа брак почти всегда родом со сварного шва или острой кромки, а не с ровной трубы. Плоскость покрыть легко, а вот угол и наплыв металла требуют отдельной зачистки, о которой любят забыть.
практика цехов покраски прицепной техники
Закрытые профили: коррозия, которую не видно
Главная беда рамы прицепа не снаружи, а внутри. Рама сварена из закрытых профилей: труба, короб, швеллер. Порошок ложится только на наружную поверхность, а внутри полости остаётся голый металл. Через микрощели в швах и стыках туда заходит вода с реагентами, и рама начинает гнить изнутри при идеальном покрытии снаружи. Через пару зим появляются рыжие подтёки из технологических отверстий, а сама труба уже съедена.
Что с этим делать, зависит от того, как раму делали:
| Узел прицепа | Риск коррозии | Защита |
|---|---|---|
| Закрытые профили рамы | Высокий, гниёт изнутри | Горячее цинкование окунанием (цинк заходит внутрь) или мовиль в полости + дренаж |
| Дышло, сцепная петля | Высокий, удары и грязь | Цинк-грунт + толстый полиэфир, притупить кромки |
| Сварные швы | Высокий, пористость | Зачистка до металла, грунт, контроль толщины |
| Наружные плоскости | Средний, абразив и соль | Двухслойка 130–200 мкм |
| Кронштейн фаркопа | Высокий, зона брызг | Порошок; шар и проводку не красить |
Для закрытых полостей единственная честная защита это либо горячее цинкование всей рамы окунанием, когда расплав цинка затекает и внутрь профиля, либо после покраски прошприцевать полости мовилем через технологические отверстия и оставить снизу дренаж, чтобы вода не скапливалась. Порошок эту задачу в одиночку не решает, он про наружную поверхность.
Фаркоп: что в печь можно, а что нельзя
Фаркоп кажется простой железкой, но в сборе он в печь не идёт. Разберём, почему порошок по нему лучше баллончика и что снять перед покраской.
Сам кронштейн ТСУ делают из стали Ст3, и порошок по нему логичен: он живёт в зоне, куда летит вся грязь и щебень из-под колёс, а плёнка 80–120 мкм держит это в разы лучше аэрозоля 20–40 мкм. Баллончик по фаркопу скалывается до металла за сезон, и дальше идёт ржавчина по сколу. Но перед печью с фаркопа убирают всё, что 180–200 °C не переживёт:
- Шар. Рабочую сферу не красят вообще. Порошок меняет посадочный размер под замок сцепного и стирается при езде. Шар снимают или маскируют, красят только тело кронштейна.
- Проводка разъёма. Штекер на 7 или 13 контактов, изоляция и пластик разъёма плавятся. Электрику снимают целиком.
- Резина и пластик. Заглушки, демпферы, любые полимерные накладки в печь нельзя.

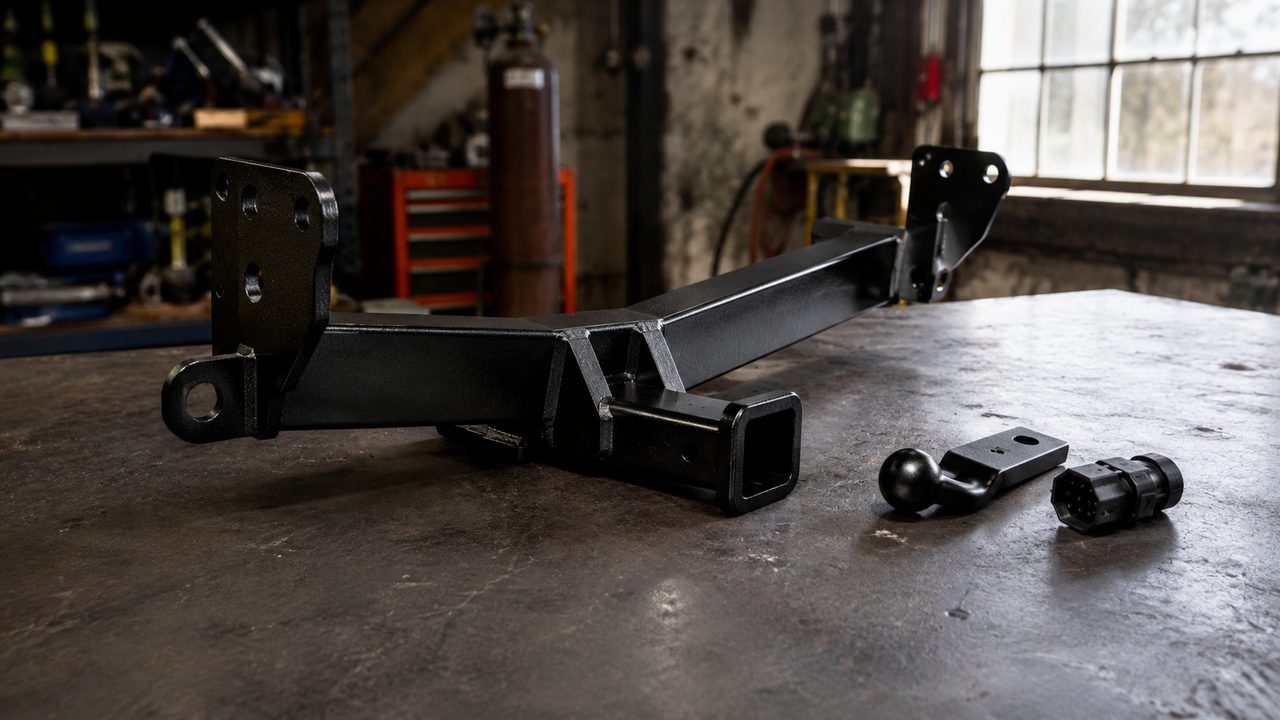

То есть фаркоп разбирают до голого металлического кронштейна, красят его, запекают, а шар, проводку и фурнитуру ставят обратно на остывшую деталь. В сборе красить нечем: либо сожжёшь проводку, либо испортишь посадку шара.
Гарантия и подготовка по нормам
Прицеп это регистрируемая техника, и покрытие тут не только про вид. Серьёзный цех даёт гарантию не на «красоту», а на отсутствие подплёночной коррозии, и опирается на замеры: толщина плёнки толщиномером, адгезия решётчатым надрезом, контроль по соляному туману. Качественная двухслойка держит 500–1000 часов в камере соляного тумана по ISO 9227 без рыжих очагов, это 35 °C и орошение 5% раствором соли. По этим цифрам и стоит спрашивать гарантию, а не по глянцу.
