Освещение камеры полимеризации: какие лампы выдержат 200 °C
Обычная светодиодная лампа гибнет в печи не от жары светодиода, а от драйвера: его электролитический конденсатор рассчитан на 50–60 °C, а при 180–200 °C вскипает за минуты. Свет в горячую зону не ставят вовсе. Правильно — светильник снаружи за двойным закалённым стеклом, термостойкий плафон в холодном кармане корпуса или оптоволоконная подсветка. Прямо в жаре живёт только галоген и лампа накаливания, но они сами греются до 540 °C.
Светодиодная лампа, вкрученная в потолок камеры «на пробу», обычно выхаживает две-три недели. Потом гаснет, а если разобрать патрон — конденсатор в драйвере вздут, из него подтёк электролит. Светодиод-кристалл при этом часто ещё цел. Убивает лампу не сам свет, а электроника питания: её потолок по окружающей среде около 50–60 °C, а в печи держат 180–200 °C. Каждые 10 °C сверх нормы примерно вдвое режут ресурс электролита, и от заявленных лет остаются часы.
01 / физикаПочему LED-лампа умирает первой
В светодиодной лампе два узла: сам кристалл и драйвер, который делает из сети 220 В стабильный ток. Кристалл на нитриде галлия жар терпит неплохо, а вот драйвер собран из электроники, которая под жар не рассчитана.
Самое слабое звено — алюминиевый электролитический конденсатор. Внутри у него жидкий электролит. Производители дают ресурс типа 40000 часов при 85 °C, и это верхняя точка. При каждом росте на 10 °C ресурс падает вдвое: 95 °C — половина, 105 °C — четверть. При 180 °C электролит просто вскипает, давление рвёт уплотнение, конденсатор вздувается. Второй по уязвимости узел — оптрон обратной связи, он тоже плывёт от жара.
Поэтому спор «какая LED-лампа выдержит печь» бессмысленный: выдержать её должен драйвер, а он у бытовых ламп не выдерживает. Вывод простой: электронику питания в горячую зону не заводят.
А если взять промышленный LED-светильник с высоким классом?
02 / жарЧто реально терпит горячую зону
Раз электроника отпадает, остаётся старая нить накаливания. У неё нет драйвера, а сама вольфрамовая нить и так раскалена до 2500–2700 K у лампы накаливания и до 2900–3200 K у галогена. Печные 200 °C для неё смешны.
Разница в колбе. Обычная лампа накаливания на 500 Вт держит на поверхности колбы около 180 °C. Галогенная трубка на 300 Вт раскаляется до 540 °C — ей это штатно, кварцевая колба и рассчитана на жар, там для галогенного цикла нужно минимум 250 °C на стекле. То есть в печи галоген чувствует себя дома.
Минус тот же, что и плюс: лампа сама греется и подсвечивает пыль, а её колба добавляет тепло в объём. Открытый горячий плафон в облаке порошка — это ещё и источник загорания. Поэтому даже «выносливый» галоген в чистом виде внутрь не ставят, а прячут за стекло или в карман.
| Тип источника | Макс. рабочая температура | Куда ставить |
|---|---|---|
| Бытовая LED-лампа | 50–60 °C (драйвер) | Только снаружи, за окном |
| Промышленный LED-светильник | 70–80 °C (корпус) | Снаружи или холодный карман |
| Лампа накаливания | колба ~180 °C | Терпит жар, но греет и слепит |
| Галоген (кварц) | колба до 540 °C | В карман за стекло, с обдувом |
| Оптоволоконный световод | без электрики и без тепла в зоне | Внутрь, источник вынесен наружу |
03 / окноСмотровое окно из двойного стекла

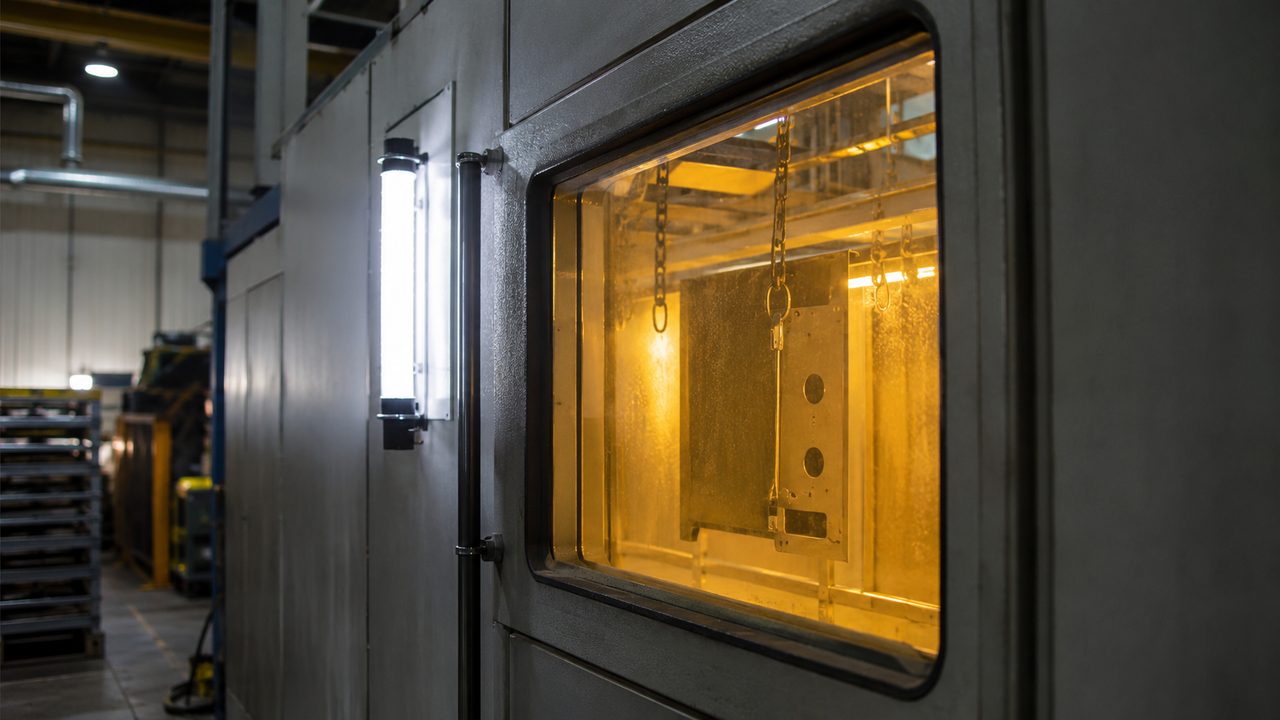

Самое живучее решение простое: не заводить свет внутрь, а завести взгляд снаружи. Светильник висит на улице камеры, а в стенке прорезано смотровое окно, через которое он подсвечивает висящие детали. Лампа при этом живёт при цеховых 20–30 °C.
Одинарное стекло тут долго не проживёт. Со стороны печи оно 200 °C, снаружи 30 °C, разница по толщине рвёт его термоударом. Обычное закалённое соду-известь держит перепад примерно до 150–170 °C, а нам нужно больше. Поэтому ставят двойной стеклопакет: два закалённых стекла с воздушным зазором 8–16 мм. Внутреннее стекло принимает жар, воздух в зазоре его гасит, наружное остаётся тёплым. Перепад на каждом стекле в отдельности выходит небольшой, и они не лопаются.
Где нужно больше запаса, внутреннее стекло берут боросиликатным: у него коэффициент теплового расширения примерно втрое ниже обычного, и он спокойно держит перепад около 170 °C на одном стекле. Как этот же принцип двойной стенки и воздушного зазора работает на теплоизоляции всей печи, разобрано в материале про то, чем утеплить камеру полимеризации.
04 / карманТермостойкий светильник в холодной зоне

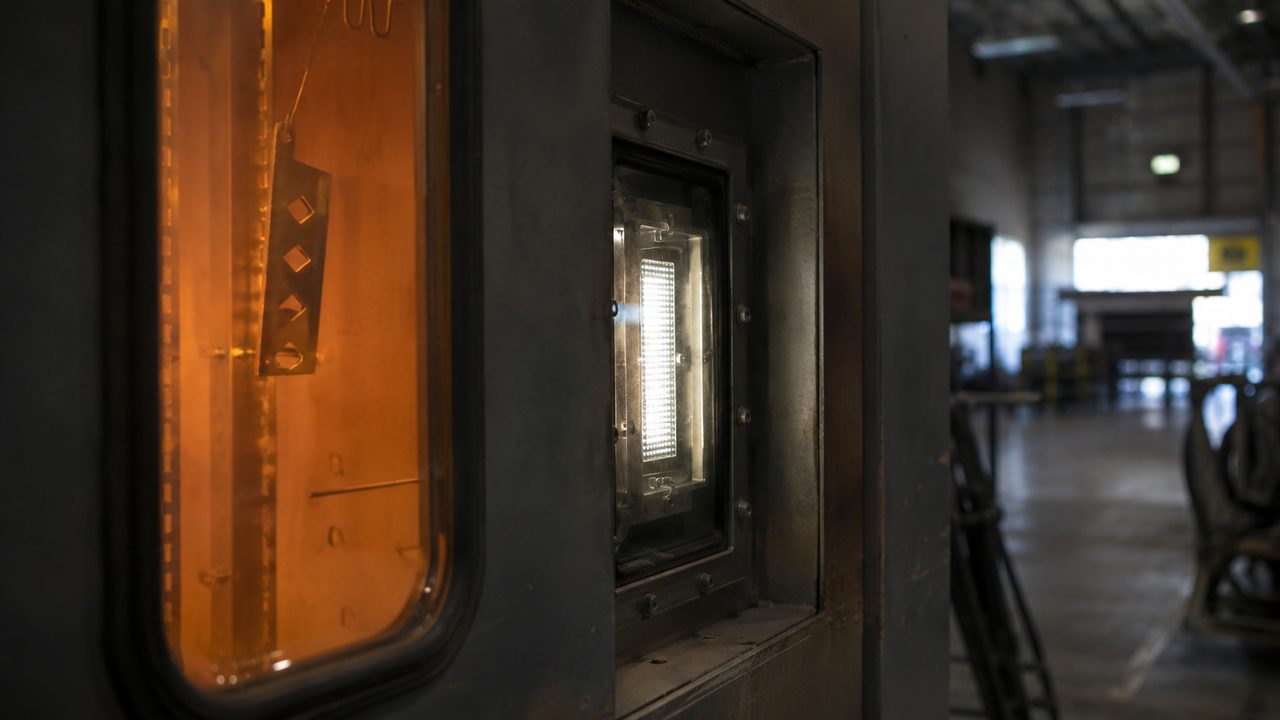

Второй способ — не выносить свет за корпус целиком, а сделать в стенке холодный карман. Это ниша, отделённая от объёма печи тем же двойным стеклом, но открытая наружу или продуваемая цеховым воздухом. В нишу ставят герметичный светильник, и он светит в камеру сквозь стекло, оставаясь в прохладе.
Требования простые. Корпус герметичный, класс защиты от пыли и влаги IP66, чтобы порошок и конденсат не попадали внутрь. Провод в термостойкой изоляции, потому что даже в кармане у стекла бывает 60–80 °C. Стекло кармана со стороны печи чистят так же, как смотровое окно.
Плюс кармана в том, что свет попадает в зону под нужным углом и не даёт бликов на смотровом стекле оператора. Минус — надо продумать отвод тепла из ниши, иначе она сама прогреется. Тут выручает лёгкий поддув, тот же приём, что и для вентиляции: как организовать движение воздуха в камере, описано в разделе про вытяжку и вентиляцию камеры.
05 / оптоволокноХолодный свет по световоду

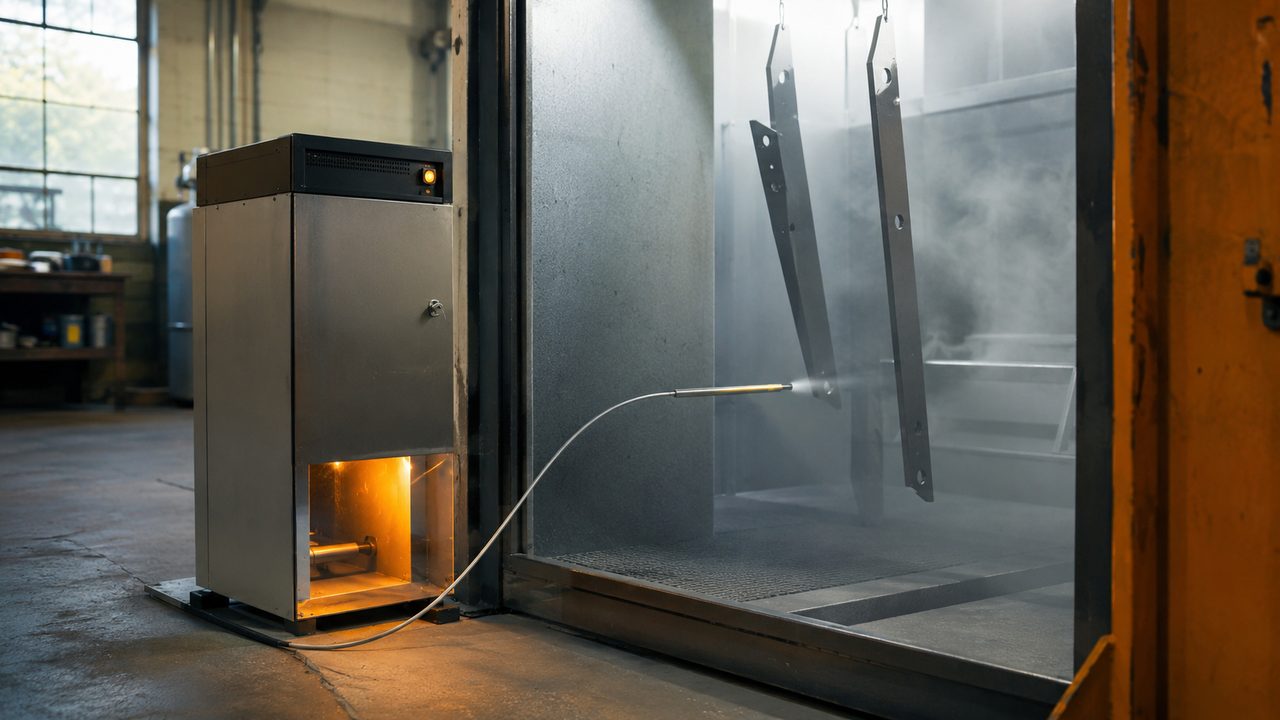

Самый чистый по физике вариант — оптоволокно. Источник света (блок с LED или галогеном) стоит в метре от печи, при комнатной температуре, а в зону заходит только гибкий световод из стекловолокна. Его так и называют, «холодный свет»: по волокну идёт свет без инфракрасной и ультрафиолетовой составляющей, конец световода не греется и сам ничего не подсвечивает лишнего.
Для рабочей зоны это идеально: в печи нет ни электрики, ни горячей колбы, ни искры. Современный LED-блок на 40 Вт даёт на конце световода около 1100 лм, это уровень старого галогенного источника на 250 Вт.
Минус один — цена. Оптоволоконный комплект дороже пары галогенок в разы, поэтому его берут туда, где важна именно взрывобезопасность и полное отсутствие тепла в зоне: в напылении и в компактных камерах, где карман просто некуда врезать.
Оптоволокно не потемнеет от жара со временем?
06 / напылениеОсвещение зоны напыления — отдельная история
Там, где красят порошком, светят иначе, чем там, где полимеризуют. В зоне напыления в воздухе висит облако мелкого порошка. Это горючая пыль, и при достаточной концентрации она может вспыхнуть от искры или раскалённой поверхности. Открытый светильник с горячей нитью или искрящим контактом в таком облаке недопустим.
Правило простое: в зоне напыления либо герметичные светильники в исполнении для пыльных и пожароопасных зон (класс защиты IP66 и выше, корпус, который держит вспышку внутри), либо, что чаще, свет заводят снаружи за стекло, чтобы в самой зоне не было ни одной электрической точки. Стекло тут пылит порошком особенно быстро.
Против налёта помогает воздушная завеса: тонкий поддув чистого воздуха вдоль внутреннего стекла сдувает оседающий порошок. И съёмная рамка, чтобы протирать стекло насухо, без растворителей, которые в такой зоне тоже лишние. Полный набор мер по пыли и искре собран в материале про пожарную безопасность камеры.
07 / выборЧто поставить под свою камеру
Выбор сводится к трём сценариям. Для самодельной печи из сэндвич-панелей проще всего смотровое окно с двойным закалённым стеклом и цеховым светильником снаружи: дёшево, лампу меняют не вскрывая камеру. Для заводской камеры удобнее холодный карман с герметичным светильником IP66, свет ложится ровнее. Для зоны напыления и компактных боксов берут оптоволокно, когда искра и лишнее тепло недопустимы.
Общее правило одно: свет и его питание держат вне жара. Если источник нужен прямо в объёме и бюджет минимальный, единственный работающий вариант — галоген или лампа накаливания в защитном кожухе, с расчётом на то, что они греют и слепят. Всё остальное на драйверах в горячую зону не заводят. Когда прикидываете, где резать окно и карман, держите под рукой разбор про сборку камеры своими руками и про размеры камеры, чтобы окно попало на высоту подвеса деталей.
