Мобильная и разборная камера полимеризации

Короткий ответ

Разборную камеру собирают на болтах вместо сварки: каркас из профтрубы 40×40 мм и панели-сэндвич на замках. Секцию делают не тяжелее 45–55 кг, чтобы нести вдвоём. Расплата за мобильность это щели по стыкам: теплопотери выше сварной камеры на 15–25 %, поэтому мощность ТЭНов закладывают с запасом 20–30 %. ТЭНы и щит подключают через разъёмы, а швы закрывают базальтовым нащельником и термошнуром.

Панель 1,0×2,0 м со 100 мм базальта весит 45–55 кг. Это ровно тот предел, за которым камеру уже не перенести вдвоём и приходится либо звать третьего, либо катить тележку. С этой цифры начинается вся конструкция мобильной камеры: не «как сделать красиво», а «сколько весит секция и пролезет ли она в дверь цеха». Дальше разберём, как собрать печь на болтах, чтобы её можно было разобрать за вечер, увезти в газели и снова поставить на объекте, не потеряв половину тепла в стыках.

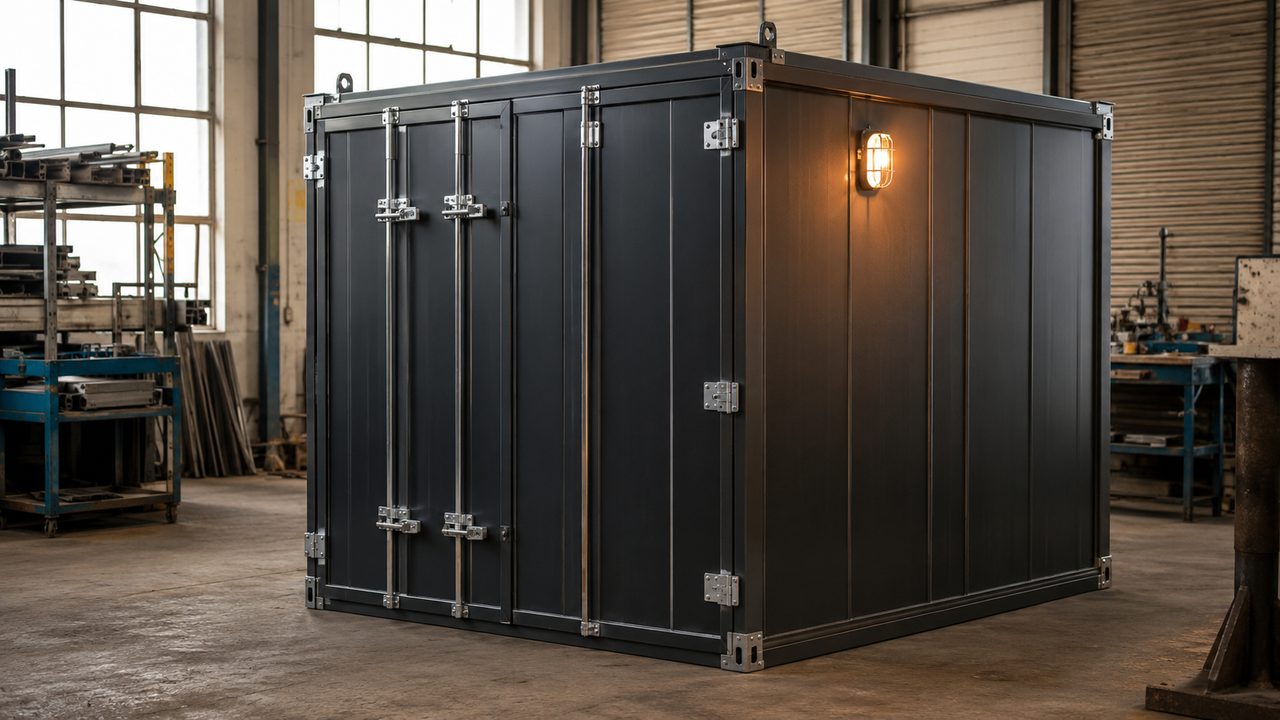

Разборная камера полимеризации из сэндвич-панелей на болтовом каркасе профтрубы, панели соединены барашковыми замками — fig.01 — болтовой каркас из профтрубы 40×40 мм и панели-сэндвич на замках: камера разбирается на секции без сварки

01 / зачемТри сценария, ради которых камеру делают разборной

Мобильную камеру заказывают под конкретную задачу, и от задачи зависит вся геометрия. Собирать универсал «на все случаи» смысла нет: он проигрывает по всем фронтам сразу.

Первый сценарий это выезд на объект. Красят негабарит, который не увезти в цех: ворота, ограждения, элементы фасада. Камеру привозят в разобранном виде, ставят рядом с деталью, красят и увозят. Второй это аренда помещения без права варить и сверлить стены: камеру собирают на болтах, отработали договор, разобрали и вывезли. Третий это сезонная или разовая работа, когда держать стационарную печь круглый год невыгодно, а место в мастерской дорого.

Разборная камера сильно дороже сварной?

По материалу дороже на 15–25 %: замки, барашки, разъёмы, нащельники стоят денег, а панели идут заводские, не самосвар. Зато вы экономите на аренде постоянного места и на демонтаже, если помещение придётся освободить. Общий расчёт по корпусу есть в разборе камеры из сэндвич-панелей.

02 / каркасБолтовые узлы вместо сварки: как держать жёсткость

Сварной каркас это монолит, он держит геометрию сам собой. Болтовой каркас собирается из отрезков профтрубы 40×40 мм или 40×60 мм, стянутых через косынки и фланцы на болтах М8–М10. Проблема разъёмного каркаса в том, что под нагревом сталь расширяется, а болтовое соединение имеет люфт: если узлы слабые, камеру «ведёт» и панели перестают сходиться по замкам.

Лечится это тремя приёмами. Косынки в углах ставят двойные, на четыре болта каждая, чтобы узел не играл. Вертикальные стойки соединяют с горизонтальными раскосами, превращая раму в треугольники, которые не складываются. Отверстия под болты сверлят с завода по кондуктору, а не по месту: разбитое на 1–2 мм отверстие даёт люфт, который под температурой вырастает вдвое.

Правило жёсткости

Разборный каркас должен держать форму, когда его подняли за один угол. Если рама провисает или ромбится в руках, под нагревом она сложится тем более. Проверяйте жёсткость до обшивки панелями, на голом каркасе.

Какой профиль взять под каркас разборной камеры?

Стойки и верхняя обвязка это профтруба 40×60 мм с толщиной стенки 2 мм, раскосы и обрешётка под панели это 40×40 мм. Тоньше 2 мм стенку не берут: резьба под болт в тонком металле срывается после нескольких сборок.

03 / панелиСэндвич на замках: вес секции под переноску вдвоём

Панели крепят к каркасу на замковое соединение плюс барашковые винты по периметру, без единой сварной точки на стенках. Вся арифметика мобильности упирается в вес одной панели. Базальтовый сэндвич 100 мм весит около 22–26 кг на квадратный метр вместе с обшивкой. Значит, панель 1,0×2,0 м это 45–55 кг, потолок для двух человек без техники.

Отсюда правило разбивки: ни одна секция не крупнее 1,0×2,0 м. Стену 3 м собирают из трёх панелей по 1,0 м, а не из одной большой. Дверь и пол, где нагрузка выше, дробят пополам. Панель 1,2×2,4 м уже тянет на 70–80 кг и требует тележки, тали или третьего человека, а это убивает саму идею «привезли и поставили вдвоём».

Две отдельные секции сэндвич-панели с ручками и замками, подготовленные к переноске вдвоём для сборки мобильной камеры — fig.02 — секции 1,0×2,0 м с врезными ручками: вес 45–55 кг каждая, предел для переноски двумя людьми

Секция	Размер	Вес	Как несут
Стеновая панель	1,0×2,0 м	45–55 кг	вдвоём, за врезные ручки
Панель двери	0,9×1,0 м (×2)	25–30 кг	по одной, поодиночке
Секция пола	1,0×1,5 м	40–50 кг	вдвоём
Стойка каркаса	2,0 м, 40×60	8–12 кг	поодиночке

Как крепить панели, чтобы они не провисали между болтами?

По периметру панели идёт стальная рамка-обкладка, которой панель садится на каркас. Барашки ставят с шагом 30–40 см, иначе между точками крепления панель отходит от каркаса и в щель тянет тепло. Замок панели работает в паре с рамкой, а не вместо неё.

04 / стыкиГде мобильность крадёт КПД: теплопотери на швах

Главная плата за разборность это стыки. У сварной камеры шов сплошной, у болтовой каждый стык это линия контакта двух панелей плюс стальной каркас за ней. Сталь проводит тепло в тысячи раз лучше базальта, поэтому по шву и по стойкам наружная стенка греется сильнее остального поля. При 200 °C внутри голый метр шва отдаёт наружу 60–70 Вт, а по периметру камеры 3×2×2 м набегает 20–24 м швов.

Считаем разницу. Незагерметизированные стыки добавляют к теплопотерям 15–25 % против сварного аналога того же объёма. Это прямо бьёт по мощности: если сварной камере хватало 9 кВт, разборной той же кубатуры закладывают 11–12 кВт, иначе она не выйдет на режим или будет держать его на пределе. Расчёт нагрева разобран в статье чем утеплить камеру.

Снижают потери двумя слоями. В замок панели закладывают термостойкий шнур 8–10 мм из базальта или силикона на 250–300 °C: он сжимается при затяжке барашков и глушит щель. Снаружи шов перекрывают нащельником из полосы базальта с оцинковкой, нахлёст 50–80 мм на обе панели. После этого утечка по стыку падает с 60–70 Вт/м до 20–30 Вт/м.

Как проверить, где камера теряет тепло по стыкам?

Прогрели до 180–200 °C и прошли периметр тепловизором или ладонью на отлёте. Стенка в поле должна быть ≤40 °C, а по шву или стойке вылезет 55–70 °C там, где нащельник не лёг или шнур продавлен. Эти точки дожимают барашками и добавляют нащельник.

05 / подключениеРазъёмные ТЭНы и силовой щит

Стационарную камеру подключают наглухо, разборную нужно уметь отсоединить за минуты, не откручивая каждый провод. Схему делят на две части. ТЭНы монтируют в отдельном нагревательном модуле, их концы выводят на клеммную колодку под съёмной крышкой. Силовой щит с автоматикой ставят рядом и соединяют с колодкой одним кабелем через разъём на 380 В, тип панельной вилки-розетки на 16–32 А.

При разборке снимают крышку колодки, вынимают силовой разъём, отцепляют термопару через клемму и всё, электрика разъединена. Провода внутри камеры кладут в металлорукав и цепляют к панели быстросъёмными хомутами, а не стяжками, чтобы при следующей сборке не резать и не путать. Выбор и раскладка нагревателей это отдельная тема, она разобрана в материале про мини-печь.

Заземление при каждой сборке

Болтовой каркас это набор отдельных деталей, электрически они не связаны сами собой. Защитный ноль ведут отдельным проводом к каждой панели и стойке, а не рассчитывают на «контакт через болт». Разъёмный 380 В без заземления на разборной камере это прямой удар током через обшивку.

Можно ли ТЭНы оставить в стенке камеры при перевозке?

Нет, нагревательный модуль везут отдельно. ТЭНы хрупкие на изгиб, при тряске в кузове трубка трескается по месту заделки. Модуль укладывают в ящик с фиксацией, а панели едут стопкой на ребро, проложенные картоном, чтобы не побить замки.

06 / вариантыЖёсткая болтовая, шатровая и «чемодан» под выезд

Под три сценария из начала статьи сложились три конструкции, и путать их не стоит: каждая решает свою задачу и проваливает чужую.

Жёсткая болтовая камера из панелей это рабочая лошадь. Держит режим ±5–10 °C, красит по стандарту 180–200 °C, собирается вдвоём за 2–4 часа. Минус это вес и время сборки. Берут её под регулярные выезды и под аренду помещения, где качество важнее скорости развёртывания.

Шатровый вариант это каркас из труб или дуг, обтянутый термостойким полотном, с тепловой пушкой на дизеле или газе. Ставится за 40–60 минут, но точность температуры всего ±20–30 °C, а КПД низкий: полотно тонкое, тепло уходит быстро. Годится для разовой покраски крупного негабарита, где «примерно 180» приемлемо, а идеала не требуется.

Складной «чемодан» под мелочь это малая камера, где стенки сложены на петлях и раскрываются коробкой. Возят в багажнике, красят крепёж и мелкие детали на месте. Объём маленький, зато собирается одним человеком за 10–15 минут.

Шатровая мобильная камера полимеризации из дугового каркаса под термостойким полотном с выносной тепловой пушкой на объекте — fig.03 — шатровый вариант с тепловой пушкой: ставится за 40–60 минут, но точность температуры только ±20–30 °C

Вариант	Сборка	Точность t	Под что
Жёсткая болтовая	2–4 ч вдвоём	±5–10 °C	регулярные выезды, аренда
Шатровая с пушкой	40–60 мин	±20–30 °C	разовый крупный негабарит
Складной «чемодан»	10–15 мин	±10–15 °C	крепёж, мелочь на месте

Держит ли шатровая камера нормальную полимеризацию?

Условно. При разбросе ±20–30 °C часть детали недожжётся, часть перепечётся, если садка сложной формы. Для простого негабарита с толстым металлом проходит, для точных изделий нет. Размеры под конкретную деталь считают в разборе размеров камеры.

07 / компромиссМобильность против КПД: где граница разумного

Каждый шаг к мобильности отнимает у КПД. Разъёмный каркас люфтит сильнее сварного, болтовые стыки текут больше сплошного шва, тонкие панели под 100 мм хуже держат тепло, чем 150 мм в стационаре. Сложите это, и разборная камера потребляет на 20–30 % больше электричества на тот же результат.

Граница разумного проходит там, где выигрыш в перевозке ещё оправдывает потери. Если камера стоит на одном месте девять месяцев из двенадцати, делать её разборной незачем: платите за худший КПД каждый день ради переезда пару раз в год. Если же она реально ездит по объектам или помещение временное, лишние киловатты дешевле аренды постоянного цеха. Считать надо не абстрактный КПД, а деньги: сколько стоит переплата по электричеству против экономии на месте и логистике.

Есть ли смысл делать камеру разборной ради одного переезда в год?

Почти нет. Разборность окупается от 4–5 переездов в год либо когда помещение арендное и его придётся освободить. При одном переезде дешевле собрать сварную камеру и раз нанять грузчиков с манипулятором, чем годами топить щели на 20–30 % дороже.
