Проверка полимеризации: ацетоновый и MEK-тест степени отверждения
Полностью отвердевшее порошковое покрытие выдерживает 50–100 двойных протираний ватой с ацетоном или MEK и при этом не мутнеет, не липнет и не отдаёт цвет на вату. Если поверхность размягчается, тускнеет или краска сходит уже на 20–30 протираниях, это недопёк: детали не хватило температуры металла (нужно 180–200 °C) или времени выдержки. Тест проверяет сшивку внутри плёнки, а не сцепление с металлом, поэтому его не путают с решёткой адгезии. Ацетон мягче, MEK строже, норму привязывают к конкретному растворителю.
Деталь блестит, толщиномер показал ровные 90 мкм, решётка адгезии дала класс 0, а через месяц покрытие на улице потускнело и стало пачкать руки. Причина в том, что порошок не досшился: полимер не набрал полную сетку связей, хотя внешне выглядел готовым. На глаз это не отличить. Ватка с ацетоном делает вывод за минуту: растворитель размягчает несшитую смолу, а полностью отвердевшую плёнку не берёт.
01 / что проверяемСтепень отверждения, а не адгезия
Полимеризация это химическая сшивка: молекулы смолы соединяются в трёхмерную сетку при нагреве. Пока сетка неполная, плёнка мягкая и её растворяет ацетон. Когда сшивка завершена, растворитель бессилен. Протирание меряет именно это: насколько глубоко прошла реакция внутри слоя.
Два параметра не путают. Адгезия это сцепление плёнки с металлом снизу, её проверяют решёткой надреза и разбором отслаивания. Отверждение это прочность связей внутри самой плёнки. Покрытие бывает намертво приклеено к железу (адгезия класс 0) и при этом недопечено: ацетон размягчит его за 15 протираний. Один тест другой не заменяет.
Если адгезия хорошая, зачем ещё ацетоновый тест?
02 / методМетод двойных протираний (double rubs)

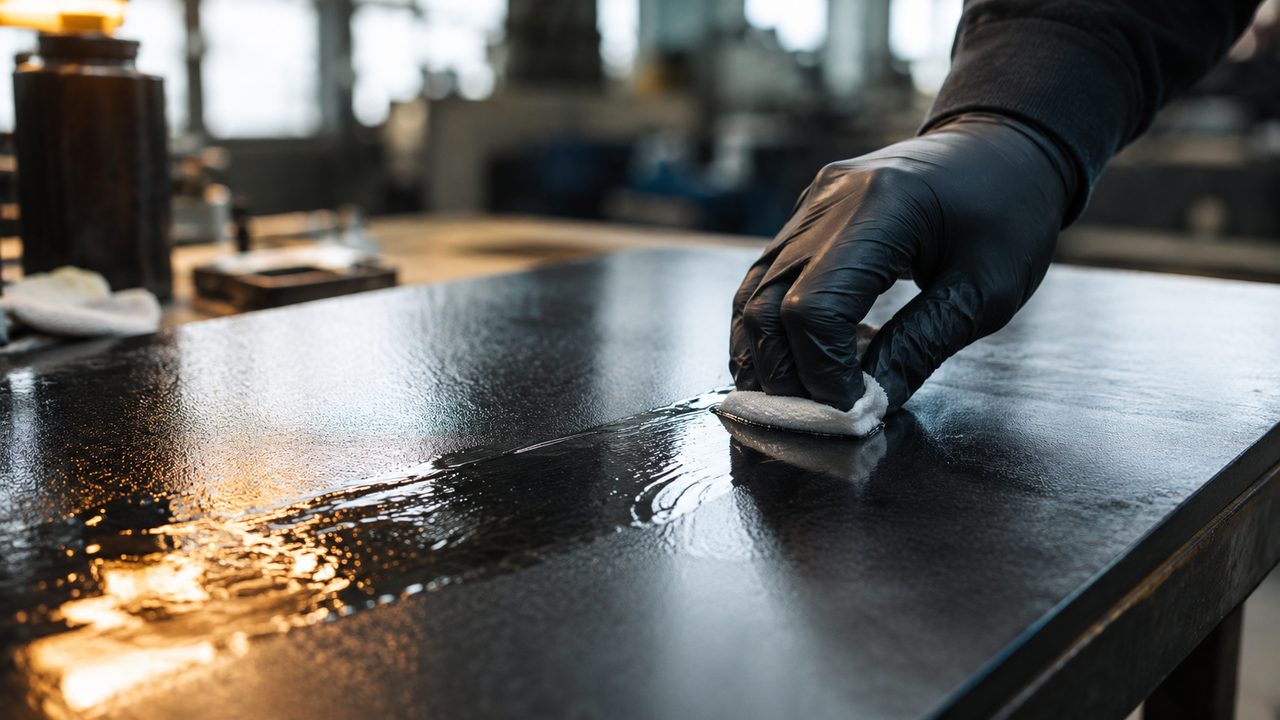

Ватный тампон или марлю складывают, обильно смачивают растворителем и с постоянным нажимом ведут по покрытию вперёд и назад. Движение туда и обратно это одно двойное протирание, его считают за единицу. Нажим примерно как усилие, которым вы стирали бы карандаш ластиком, около 1 кг на палец.
Считают вслух до нормы: для полиэфирного порошка 50 двойных протираний без изменений, для строгой приёмки 100. Вату досмачивают, чтобы не сохла. Потом смотрят на два места: на само покрытие (изменился ли блеск, не стало ли мягко) и на вату (не окрасилась ли она).
| Число двойных протираний | Что означает |
|---|---|
| свыше 100 без следов | полная сшивка, идеал |
| 50–100 без размягчения | годное покрытие |
| 20–50 до мутности | лёгкий недопёк |
| менее 20 размягчается | явный недопёк, брак |
Как именно считать двойное протирание?
03 / растворительАцетон или MEK, в чём разница
MEK это метилэтилкетон, он агрессивнее ацетона и служит стандартом приёмки по документации на порошок. Ацетон мягче, дешевле и есть в любом цехе, поэтому им делают быстрый контроль. Разница заметная: то же покрытие держит по ацетону 80 протираний, а по MEK 50. Норму привязывают к тому растворителю, которым проверяют.
Оба летучие и пожароопасные. Работают в проветриваемом месте, вдали от нагретой камеры и огня, в нитриловых перчатках. Изопропиловый спирт для теста слабоват: он не берёт даже недопечённую полиэфирку, результат выйдет ложно годным. Уайт-спирит тоже не подходит, нужен кетоновый растворитель.
| Растворитель | Агрессивность | Норма для полиэфира | Где применяют |
|---|---|---|---|
| MEK | высокая | 50 двойных | строгая приёмка |
| Ацетон | средняя | 50–100 двойных | цеховой контроль |
| Изопропанол | низкая | не показателен | не для теста сшивки |
Можно ли одной нормой мерить и ацетоном, и MEK?
04 / признакиМутнеет, липнет, сходит: чтение результата
Растворитель проявляет недосшивку тремя разными признаками, и по ним читают глубину проблемы.

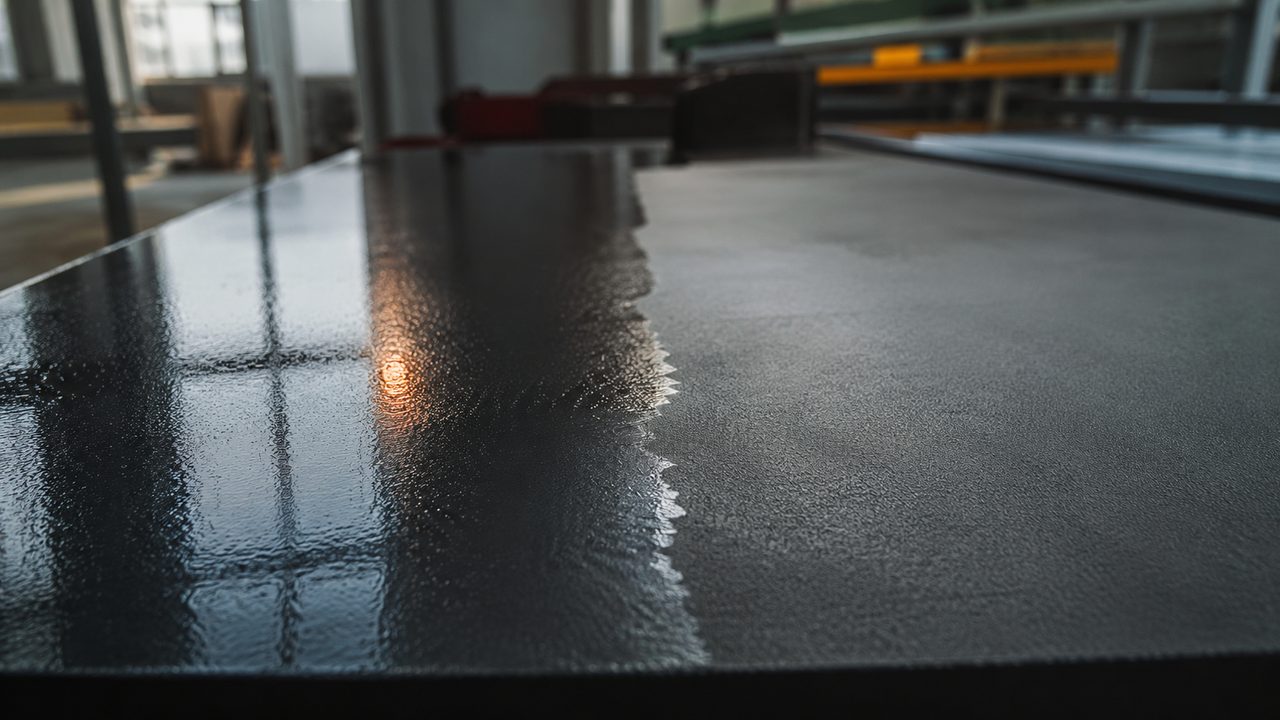

Мутность и потеря блеска. Самый частый признак. На месте протирания глянец сменяется матовым пятном. Растворитель проник в поверхностный слой и разрыхлил недосшитую смолу. Если это случилось после 40–50 протираний, недопёк лёгкий. Если после 10–15, серьёзный.
Липкость и размягчение. Плёнка становится мягкой, вата тянет её, под ногтем чувствуется податливость. Это значит, что сшивка прошла едва на половину. Такое покрытие бесполезно, оно не наберёт прочность само по себе, его надо перепекать или снимать.
Краска сходит и красит вату. Крайняя степень. Растворитель растворяет смолу насквозь, пигмент переходит на тампон, до металла проступает борозда. Отверждение почти не пошло: детали сильно не хватило температуры или порошок вообще недогрели. Разбор режима в статье про недопёк и недогрев покрытия.
Мутное пятно после теста, деталь в брак?
05 / причиныПочему покрытие не досшилось
Провал ацетонового теста почти всегда упирается в режим печи. Недосшивка это следствие того, что реакция не дошла до конца, а на неё влияют две вещи: температура самого металла и время выдержки при этой температуре.
Порошок требует температуры детали 180–200 °C и выдержки 10–15 минут именно при ней, а не при такой температуре воздуха. Недобор металла на 10–15 °C роняет стойкость к растворителю с 100 протираний до 20–30. Частая ошибка: терморегулятор показывает 200 °C по воздуху, но толстая деталь прогрелась до 165 °C и осталась несшитой. Мерить надо металл пирометром, разбор в статье про контроль температуры детали пирометром.
Вторая причина это время. Отсчёт выдержки начинают не когда включили печь, а когда сама деталь достигла рабочей температуры. Массивная заготовка греется дольше тонкого листа, и по таймеру от воздуха толстая деталь не доберёт минут. Как считать выдержку по прогреву металла, разобрано в статье про температуру и время полимеризации.
Регулятор держит 200 градусов, почему всё равно недопёк?
06 / перепалЧем недопёк отличается от перепала
Растворитель ловит именно недопёк. Перепал, то есть перегрев или слишком долгая выдержка, ведёт себя противоположно: сшивка проходит полностью и даже избыточно, поэтому растворителю плёнка сопротивляется хорошо, часто держит больше 100 протираний. Спутать их через ацетоновый тест нельзя, если знать, на что смотреть.
Перепал выдаёт себя по-другому: покрытие желтеет (особенно белое и светлое), теряет эластичность, становится хрупким. При протирании оно не мутнеет и не липнет, но от нажима ваты может пылить или давать мелкую крошку, потому что плёнка стала ломкой. Пожелтевший и хрупкий результат при хорошей стойкости к растворителю это перепал, мутный и мягкий при слабой стойкости это недопёк.
| Признак | Недопёк | Перепал |
|---|---|---|
| стойкость к растворителю | низкая, мутнеет | высокая, держит 100+ |
| поверхность | размягчается, липнет | хрупкая, пылит |
| цвет | без изменений | желтизна на светлом |
| причина режима | мало °C или времени | перегрев или долгая выдержка |
Покрытие держит 100 протираний, но пожелтело, это норма?
07 / приборыИнструментальный контроль без растворителя
Ватный тест бинарный: делит партию на годное и недопёк, но не даёт цифру степени сшивки. Точную величину меряют в лаборатории методом DSC (дифференциальная сканирующая калориметрия). Прибор нагревает крошку покрытия и по температуре стеклования судит, насколько полно прошла реакция: у недопёка эта температура ниже паспортной. Метод точный, но требует прибора и образца, для цеха он избыточен.
Есть и косвенные приёмы у печи. Термокарандаши и термокраски меняют цвет при заданной температуре, их клеят на деталь и после цикла видно, добралась ли поверхность до нужных градусов. Логгеры-самописцы едут в камере вместе с деталью и пишут график температуры металла во времени, по нему сразу виден недобор. Всё это дополняет пирометр, но не отменяет ватную пробу как быстрый выходной контроль.
DSC обязателен для приёмки в цехе?
08 / протоколПрактический протокол цеха
Чтобы тест давал сравнимый результат от смены к смене, его прогоняют одинаково. Порядок такой:

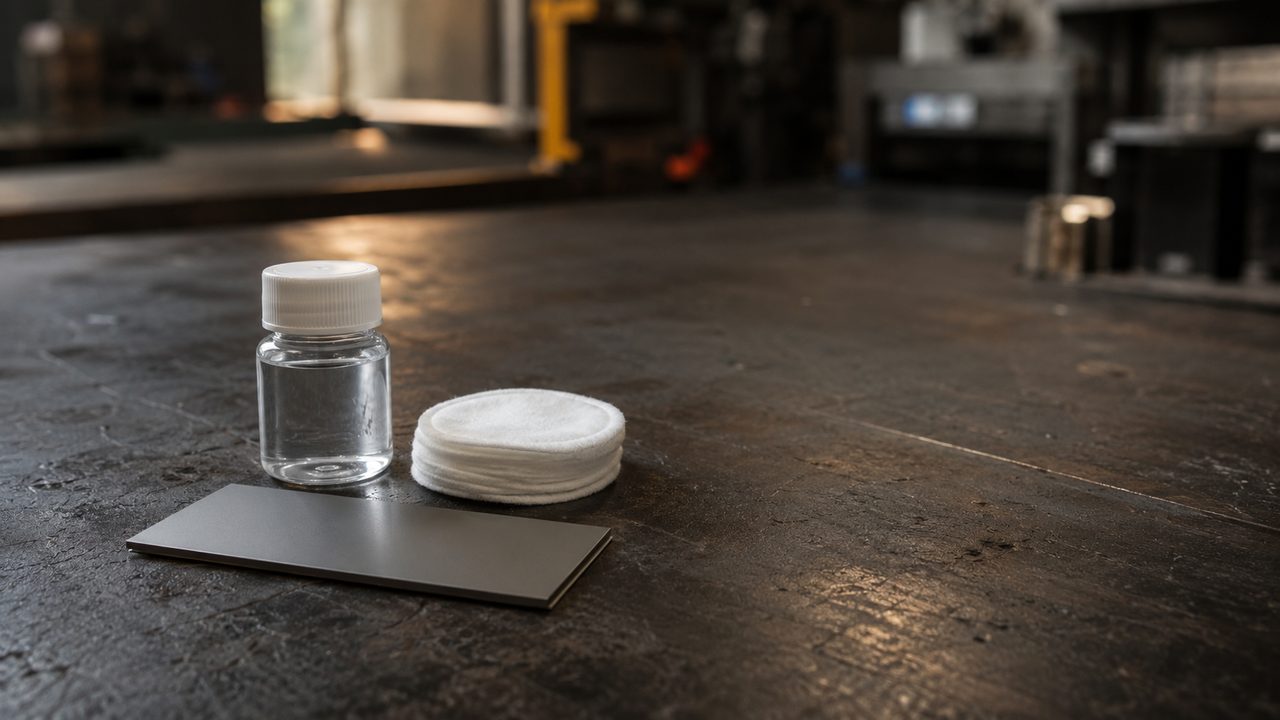

Красьте вместе с партией образец-свидетель, пластину того же металла и толщины. На ней и делайте пробу, товарную поверхность не портите. После камеры дайте детали остыть до комнатной температуры: горячее покрытие мягче и даст ложный недопёк.
Сложите вату, обильно смочите ацетоном, ведите с ровным нажимом вперёд-назад и считайте вслух до 50. Досмачивайте, чтобы тампон не сох. На 50 протираниях оцените: покрытие сохранило блеск и твёрдость, вата чистая или лишь слегка окрашена для тёмных цветов, это годное. Мутность, липкость или явный цвет на вате это недопёк.
Если недопёк идёт на всей партии, дело в печи, а не в тесте. Проверьте температуру металла пирометром и пересчитайте выдержку под массу деталей, а не крутите вентилятор. Когда недопёк только по одному краю загрузки, это холодная зона камеры и вопрос к раскладке ТЭНов и обдуву, разбор в статье про неравномерный нагрев и вентилятор. Норму протираний берите из паспорта порошка, у полиэфира и эпоксидки требования различаются.
