Датчик загазованности для газовой камеры полимеризации
Газовая камера с горелкой несёт два источника опасности разом: утечку метана (взрыв от 4,4% об.) и накопление CO при неполном сгорании (смертельно уже при 0,32%). Защита не «датчик», а связка: сигнализатор метана + сигнализатор CO + клапан-отсекатель. Пороги настроены на 10 и 20% НКПР по метану и 20 мг/м³ по CO. Без клапана вся система превращается в громкую сигнализацию, которая ничего не перекрывает.
Метан взрывается в диапазоне примерно 4,4–15% об. в воздухе. Кажется, что это много, но помещение цеха набирает такую концентрацию быстрее, чем маляр успевает почувствовать запах. А одоранта в промышленном газе иногда недостаточно, чтобы уловить утечку на раннем этапе. Поэтому в газовой камере полимеризации нюх защитой не считается. Защиту даёт прибор, который считает концентрацию и сам закрывает газ.
Две разные угрозы, которые часто путают
Газовая камера опасна по двум независимым сценариям, и лечатся они разными датчиками.
- Утечка метана. Газ вышел, но не сгорел: негерметичное соединение, погасшая горелка при не закрытом клапане, продувка розжига. Копится под потолком, ждёт искры. Итог: хлопок или взрыв газовоздушной смеси.
- Накопление CO. Газ горит, но неполно. Забит теплообменник, не хватает приточного воздуха, сбита настройка горелки. Угарный газ без цвета и запаха, отравление подкрадывается незаметно.
Один датчик другой не подменяет. Метан собирается вверху, CO расходится по всему объёму. Ставить только «датчик газа» и думать, что прикрыты оба сценария, это типичная ошибка при кустарном монтаже камеры.
Сигнализатор метана ловит газ, который ещё не горел. Сигнализатор CO ловит газ, который сгорел плохо. В газовой камере нужны оба, потому что горелка умеет отказывать и так, и эдак.
практика наладки газовых печей
Пороги: на каких цифрах прибор кричит и на каких перекрывает газ
У правильного сигнализатора два порога, и это принципиально. Первый работает как предупреждение, второй даёт команду на отсечку.
| Газ | 1-й порог (сигнал) | 2-й порог (отсечка) | Чем опасно |
|---|---|---|---|
| Метан (CH₄) | 10% НКПР ≈ 0,44% об. | 20% НКПР | взрыв от 4,4% об. |
| Угарный газ (CO) | 20 мг/м³ (ПДК) | 100 ± 25 мг/м³ | смерть при 0,32% за 30 мин |
Смотрите на запас. Метан взрывается от 4,4% об., а прибор уже орёт на 0,44% об., это почти десятикратный зазор до опасной зоны. Это не перестраховка: газ в помещении распределяется неравномерно, и локально под потолком концентрация может быть выше средней по цеху. По СП 402.1325800.2018 сигнализация горючих газов настраивается в диапазоне 3–20% НКПР, то есть 10% попадает ровно в середину.
По CO цифры страшнее по последствиям. Первый порог 20 мг/м³ равен ПДК рабочей зоны, где ещё можно работать смену. А концентрация 0,32% (это 3200 мг/м³ и выше) вызывает потерю сознания и смерть примерно за 30 минут; при 1,2% счёт идёт на 3 минуты. Между «немного повысилось» и «смертельно» проходят считанные минуты, поэтому датчик CO должен успеть сработать заранее.

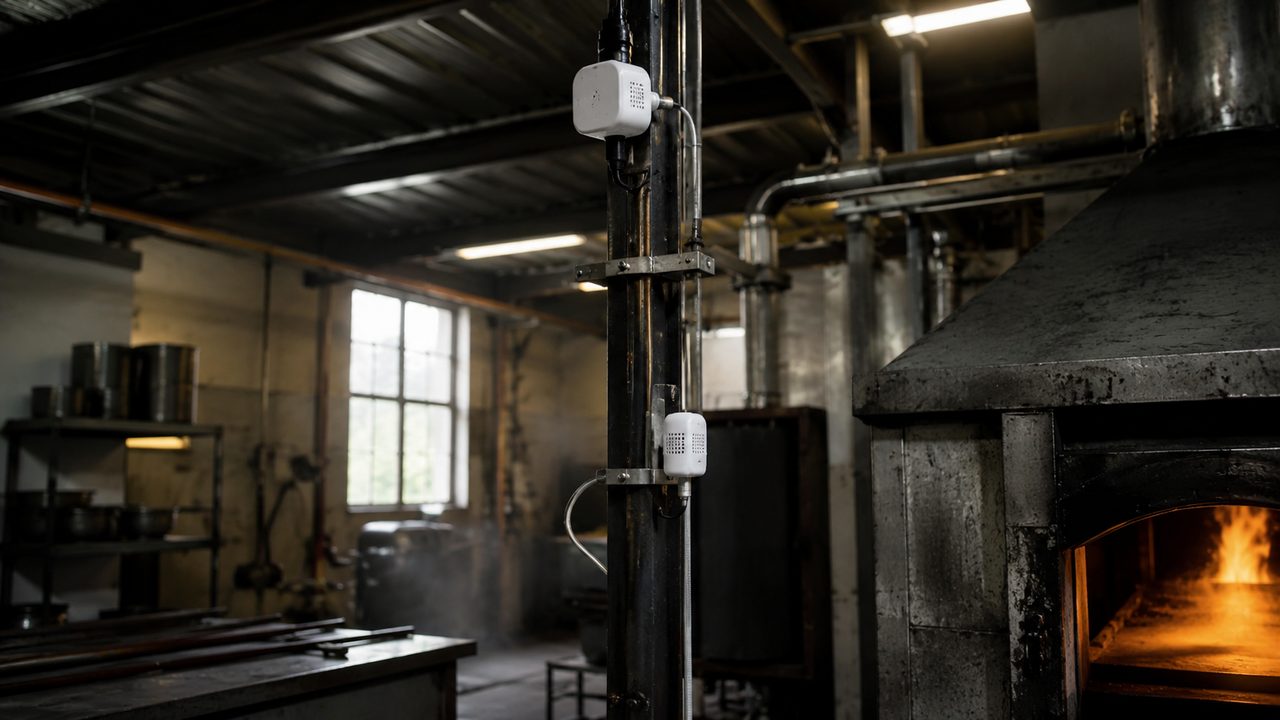

Где вешать каждый датчик
Высота установки это не формальность, а физика плотности газа. Повесите датчик метана у пола, и он не увидит утечку, пока весь цех не заполнится. Вот раскладка по трём газам.
| Газ | Плотность к воздуху | Где копится | Высота датчика |
|---|---|---|---|
| Метан (природный) | ~0,55 (легче) | под потолком | не ниже 0,3 м от перекрытия, 2,5–3 м |
| Пропан (сжиженный) | ~1,5 (тяжелее) | у пола | не выше 0,3 м от пола |
| CO (угарный) | ~0,97 (почти как воздух) | по всему объёму | зона дыхания, 1,5–1,8 м |
Ещё два правила по месту. Датчик ставят не дальше 8 м от источника газа, то есть от горелки и газовой рампы. И не в потоке от вентиляции или у открытого проёма: сквозняк сдувает газ, датчик покажет чистый воздух, пока концентрация в застойной зоне уже опасная. По площади ориентир такой: один датчик метана на ~50 м², один датчик CO на ~200 м², но минимум по одному на помещение с горелкой.
Почему сигнализатор без отсекателя это половина защиты
Самая частая экономия при сборке газовой камеры: поставили сигнализатор с сиреной, а клапан не врезали. Логика вроде понятная: «сработает, прибежим, перекроем сами». Она ломается на первом же реальном сценарии.

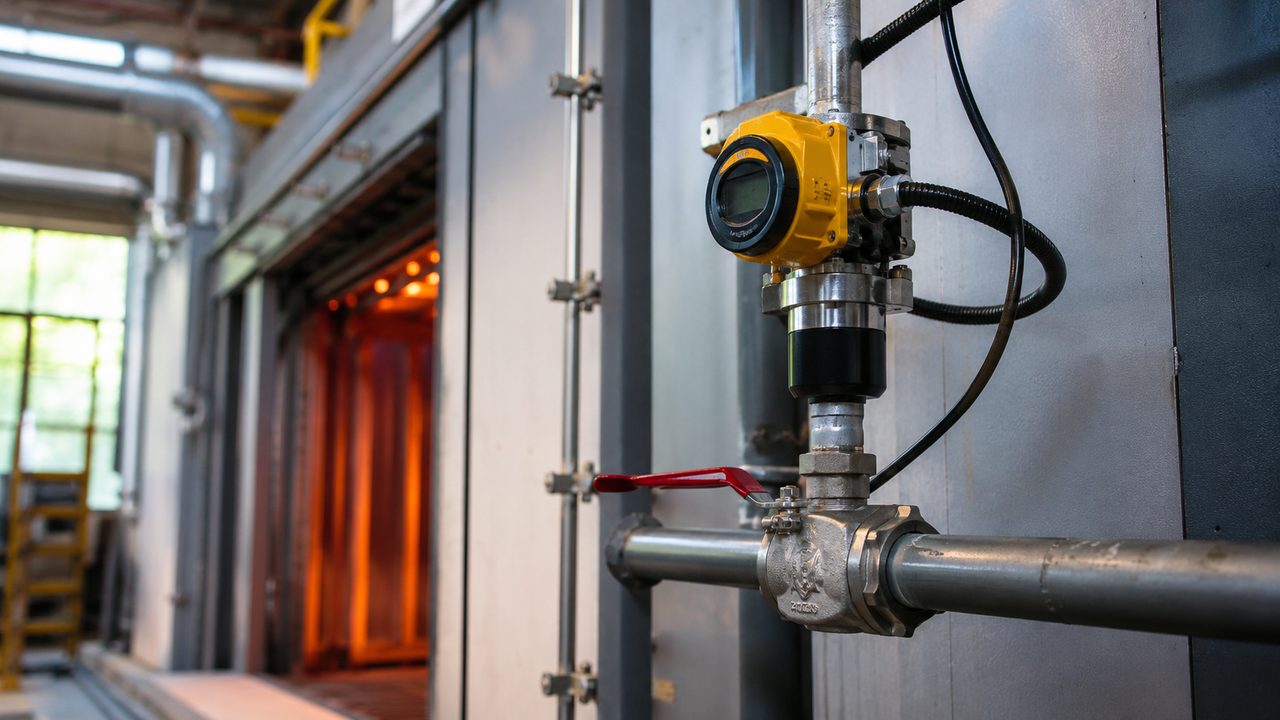

Готовое решение называется системой автоматического контроля загазованности (САКЗ) с электромагнитным клапаном-отсекателем типа КЗЭУГ. Прибор непрерывно мерит метан и CO, на аварийном пороге подаёт напряжение на клапан, тот перекрывает газ на вводе за доли секунды. Параллельно запускается аварийная вентиляция. Клапан ставят первым по ходу газа во внутреннем газопроводе. Врезку делает газовая служба по проекту, самому лезть в газопровод нельзя.
Клапан после срабатывания открывается сам?
Что с электропитанием, если пропал свет, газ откроется?
Чек-лист: система газовой безопасности камеры укомплектована, если…
Пройдитесь по списку перед первым розжигом газовой камеры. Если хоть один пункт не закрыт, камеру пускать нельзя.
- стоит сигнализатор метана под потолком (не ниже 0,3 м от перекрытия), в пределах 8 м от горелки;
- стоит отдельный сигнализатор CO в зоне дыхания (1,5–1,8 м);
- если используется пропан, есть датчик у пола (не выше 0,3 м);
- оба датчика сблокированы с клапаном-отсекателем, стоящим первым по ходу газа;
- настроены два порога: предупредительный и аварийный (по метану 10 и 20% НКПР);
- клапан при пропаже питания уходит в закрытое положение (fail-safe);
- предусмотрена аварийная вентиляция, включаемая по сигналу системы;
- на приборы есть действующая поверка (обычно раз в год) и паспорта;
- монтаж газовой части и врезка клапана выполнены газовой службой по проекту, а не своими силами.
Что проверять в работе, а не только при монтаже
Датчик, который висит для галочки, защиты не даёт. Сенсоры деградируют: у электрохимических ячеек CO ресурс обычно 3–5 лет, каталитические сенсоры метана «стареют» и теряют чувствительность. Просроченная поверка формально означает, что защиты у вас нет, даже если лампочка горит.
- раз в месяц гнать функциональный тест: кнопкой самоконтроля или контрольной газовой смесью убедиться, что датчик реагирует и клапан отрабатывает закрытие;
- раз в год сдавать сигнализаторы на поверку в аккредитованную организацию;
- чистить датчики от порошковой пыли: осевший на сенсор порошок и налёт искажают показания и замедляют реакцию;
- после любого срабатывания искать причину, а не просто взводить клапан обратно. Сработал не «сам по себе».
Газовая камера даёт быстрый выход на режим и дешёвое тепло, но плату за это берёт вниманием к безопасности. Разница между электрической и газовой печью здесь не только в счётчике: у электро нет ни горелки, ни риска утечки, ни обязательного клапана-отсекателя. Если газовая инфраструктура и согласования кажутся неподъёмными, это отдельный повод пересчитать, а нужна ли вам именно газовая камера.
