Чем покрасить камеру полимеризации изнутри?

Только термостойкой кремнийорганической эмалью на рабочую температуру от 400 до 600 °C (тип КО-8101 и аналоги). Обычная алкидная или акриловая краска при 180–200 °C выгорает, желтеет и даёт стойкий запах, который переходит на детали. Проще вообще не красить внутренний лист, а оставить голую оцинковку или нержавейку.

Можно ли красить внутреннюю стенку камеры обычной краской?

Нет. Термостойкость бытовых красок 80–120 °C. При рабочих 180–200 °C связующее разлагается, покрытие пузырится и выделяет летучие вещества. Запах гари въедается в порошок на деталях и даёт брак по цвету.

Оцинковка или нержавейка внутрь камеры?

Оцинковка дешевле и подходит до 200 °C, но при перегреве выше 250–300 °C цинк начинает деградировать и даёт запах. Нержавейка AISI 304 работает на воздухе до 650 °C, не пахнет и служит дольше. Для газовой печи с зонами разогрева выше 250 °C нержавейка предпочтительнее.

Нужна ли алюминиевая фольга на стенках как отражатель?

Полированный алюминий отражает около 95 % инфракрасного излучения (степень черноты ~0,05), поэтому фольга на горячей стороне возвращает тепло в камеру. Эффект реальный, но небольшой, порядка нескольких процентов расхода. Основную роль всё равно играет утеплитель, фольга лишь дополняет его.

До какой температуры держит цинк на оцинкованном листе?

Рекомендованная максимальная температура длительной работы оцинковки 200 °C. Плавление цинка начинается при 420 °C, испарение при 906 °C. В электрокамере на 180–200 °C оцинковка живёт годами, но у ТЭНов, где локально бывает 300 °C и выше, лист лучше ставить нержавеющий.

Какая термостойкая краска подходит для стенок камеры?

Кремнийорганическая эмаль типа КО-8101: диапазон от -60 до +600 °C, чёрная и белая держат до 700 °C, серебристая до 650 °C, цветные до 400 °C. Наносят в 2 слоя по 15–20 мкм и обязательно прокаливают первый прогон, чтобы плёнка окончательно сшилась и перестала пахнуть.

Чем закрыть утеплитель со стороны камеры?

Листовым металлом 0,5–0,8 мм (оцинковка или нержавейка) либо алюминиевой фольгой. Без экрана волокна минеральной ваты осыпаются в воздух, оседают на деталях и дают включения в порошковом покрытии.

Чем красить камеру полимеризации снаружи?

Наружная стенка нагревается всего до 35–45 °C при толщине утеплителя 80–100 мм, поэтому снаружи годится обычная атмосферостойкая эмаль по металлу. Термостойкая краска снаружи не нужна и не оправдана по цене.

Главная / Обшивка

Чем обшить и покрасить внутренние стенки камеры полимеризации

Короткий ответ

Внутренний лист камеры делают из оцинковки 0,5–0,8 мм (до 200 °C) или нержавейки AISI 304 (до 650 °C). Красить его чаще всего не нужно: голый металл держит температуру лучше краски. Если красите, то только кремнийорганической эмалью на 400–600 °C. Обычную краску и открытый утеплитель без экрана применять нельзя. Снаружи стенка греется до 35–45 °C, там подойдёт любая эмаль по металлу.

Первый прогон новой камеры, обшитой изнутри крашеным листом на «какой была краска в гараже», заканчивается одинаково: через 30–40 минут при 180 °C по камере ползёт запах гари, а на первой же партии деталей вылезают жёлтые разводы и точки. Причина в том, что внутреннюю поверхность отделали не тем материалом. Разберём, чем реально закрыть стенки, чтобы они держали температуру, возвращали тепло и не пахли.

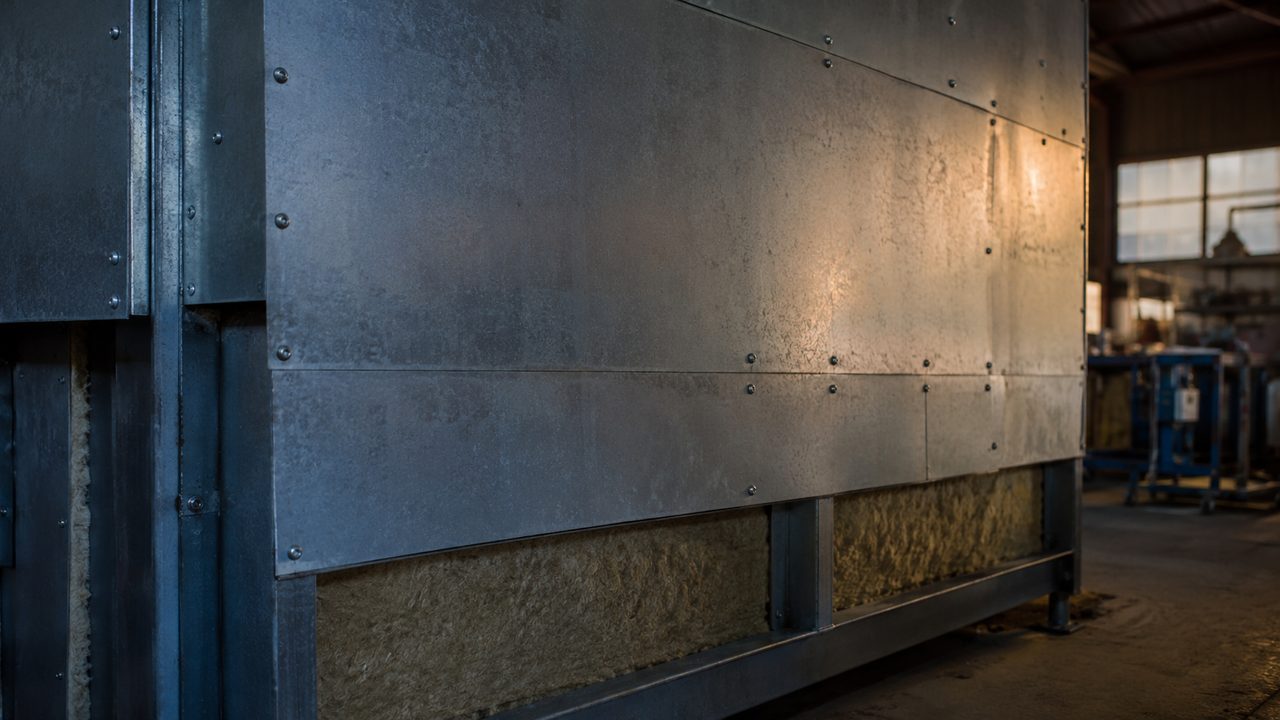

Внутренняя стенка камеры полимеризации из оцинкованного листа с видимыми швами и крепежом — fig.01 — внутренняя обшивка из оцинкованного листа: швы внахлёст, крепёж по каркасу, ниже утеплитель под экраном

01 / задачаЧто должна выдержать внутренняя поверхность

Внутренняя стенка работает в самых жёстких условиях всей конструкции. К ней предъявляют четыре требования сразу:

Температура. Постоянные 160–220 °C по всему объёму, а у ТЭНов локально до 300 °C и выше. Материал не должен деградировать при циклах нагрев-остывание.
Отсутствие запаха. Любые летучие вещества с поверхности осядут на порошке и дадут брак по цвету. Отделка обязана быть химически инертной при рабочей температуре.
Отражение тепла. Чем светлее и глаже поверхность, тем меньше она поглощает инфракрасного излучения и тем ровнее прогрев камеры.
Защита утеплителя. Внутренний лист удерживает волокно минеральной ваты от осыпания в воздух камеры.

Почему нельзя оставить открытый утеплитель без обшивки?

Минеральная вата волокнистая. При работе вентилятора конвекции волокна поднимаются в воздух и оседают на порошковом покрытии, давая точечные включения и шероховатость. Плюс без листа вата слёживается и сползает, образуя холодные пятна на стенке.

02 / металлОцинковка против нержавейки

Основной внутренний лист делают из тонкого металла 0,5–0,8 мм. Толстый лист сюда не ставят: он тяжелее, дороже и сильнее ведёт при нагреве. Выбор идёт между двумя материалами.

Оцинкованный лист. Дешевле, легко режется и гнётся. Рекомендованная максимальная температура длительной работы цинкового покрытия 200 °C. Для электрокамеры на 180–200 °C это в самый раз. Проблема начинается при перегреве: с 250–300 °C цинк деградирует, а при 420 °C плавится, давая характерный запах. Поэтому оцинковку не ставят вплотную к ТЭНам без экрана.

Нержавейка AISI 304. Работает на воздухе до 650 °C, не даёт запаха, не осыпается окалиной при рабочих температурах камеры. Дороже оцинковки в 2–3 раза, но для газовых печей и зон у нагревателей это оправдано. Поверхность матовая, отражает тепло чуть хуже полированного алюминия, но лучше окисленной оцинковки.

Оцинковка точно выдержит рабочую температуру?

Да, при 180–200 °C оцинкованный лист служит годами. Запас до плавления цинка 420 °C большой. Опасны только локальные перегревы у ТЭНов, где температура поверхности может быть на 80–120 °C выше средней по камере.

Можно ли комбинировать: оцинковку на стены, нержавейку у ТЭНов?

Да, так и делают ради экономии. Стены и потолок закрывают оцинковкой 0,5 мм, а зону вокруг нагревателей и отражатели за ними ставят из нержавейки 0,8 мм. Разница в цене листа окупает решение.

03 / отражательАлюминиевая фольга как отражатель тепла

Полированный алюминий отражает около 95 % падающего инфракрасного излучения: степень черноты полированной поверхности всего 0,05. Для сравнения, у окисленной оцинковки и матовой нержавейки этот показатель выше в разы, то есть они больше поглощают тепло. Отсюда идея закрыть горячую сторону фольгой или фольгированным утеплителем.

Эффект реальный, но скромный. Фольга возвращает часть лучистого тепла в объём камеры и снижает расход на 3–7 % при аккуратной укладке. Основную работу по удержанию тепла делает утеплитель, фольга лишь дополняет его на границе с горячей зоной. Есть и минус: тонкая фольга легко рвётся при загрузке деталей, а окисляясь, теряет отражающие свойства и приближается к обычному металлу.

Практика такая: на плоских стенках и потолке фольгированный базальт или самостоятельная фольга работают хорошо, а на полу и нижних углах, куда бьют детали и тележка, всё равно нужен листовой металл.

Фольга заменяет утеплитель?

Нет. Фольга отражает лучистое тепло, но почти не сопротивляется теплопроводности. Без слоя базальтовой ваты 80–100 мм стенка всё равно будет горячей снаружи. Фольга это добавка к утеплителю, а не замена.

04 / краскаТермостойкая краска: когда и какая

Голый металл сам по себе стенку камеры не портит, поэтому красить внутренний лист не обязательно. Красят обычно ради двух вещей: убрать блики от неровной оцинковки и защитить нержавейку от цветов побежалости. Если красить, то материал один.

Кремнийорганическая эмаль типа КО-8101. Рабочий диапазон от -60 до +600 °C. Термостойкость зависит от цвета: чёрная и белая держат до 700 °C, серебристая до 650 °C, цветные тона до 400 °C. Наносят в 2 слоя по 15–20 мкм, между слоями сушат. Первый рабочий прогон камеры одновременно прокаливает плёнку: связующее окончательно сшивается и перестаёт пахнуть примерно через 1–2 часа при 180 °C.

Почему нельзя обычную краску

Алкидные, акриловые, нитро и молотковые эмали рассчитаны на 80–120 °C. При 180–200 °C связующее разлагается: покрытие пузырится, желтеет, отслаивается и выделяет летучие вещества. Запах гари въедается в порошок на деталях и даёт брак по цвету, который нельзя перекрыть. Порошковую краску наносить на стенки тоже бессмысленно, её потом негде запечь.

Обязательно ли прокаливать термостойкую краску?

Да. Кремнийорганика набирает полную стойкость только после первого прогрева до 150–200 °C. Пока плёнка не прокалена, она мягкая и пахнет. Поэтому первый холостой прогон камеры делают без деталей, с открытой вытяжкой.

Нанесение термостойкой кремнийорганической эмали на стальной лист внутренней стенки — fig.02 — кремнийорганическая эмаль на металл: 2 слоя по 15–20 мкм, полная стойкость после прокаливания

05 / сравнениеТаблица материалов по температуре

Сводка по вариантам отделки внутренней поверхности. Вердикт дан для электрокамеры на 180–200 °C.

Материал	Рабочая т-ра	Запах	Вердикт
Оцинковка 0,5–0,8 мм	до 200 °C	нет до 250 °C	Рабочий выбор для электрокамеры
Нержавейка AISI 304	до 650 °C	нет	Лучший, у ТЭНов и для газа
Алюминиевая фольга / фольгированный базальт	до ~450 °C	нет	Отражатель, только на плоскостях
Кремнийорганическая эмаль КО-8101	400–600 °C	после прокалки нет	Если нужно красить лист
Обычная краска (алкид, акрил)	80–120 °C	стойкий запах гари	Запрещено
Открытый утеплитель без экрана	400–650 °C	нет	Запрещено, волокно на деталях

Что дешевле при равном результате?

Голая оцинковка 0,5 мм без покраски. Лист держит 200 °C, не пахнет, защищает вату. Красить его смысла нет, кроме зон у ТЭНов, где ставят нержавейку или фольгу. Термостойкая эмаль это доп-расход 300–600 ₽ за банку на камеру.

06 / швыШвы, крепёж и стыки листа

Ошибки внутренней обшивки чаще не в материале, а в том, как он собран. Горячий воздух ищет любую щель и уносит тепло, а через сквозные стыки волокно утеплителя летит в камеру.

Стыки листа внахлёст. Листы кладут с перекрытием 20–30 мм в сторону движения воздуха, чтобы поток не поддевал кромку. Стыки встык оставляют щель и коробятся сильнее.
Крепёж по каркасу. Лист сажают на саморезы по металлу с шагом 150–200 мм в стойки профтрубы. Сплошным швом внутренний лист не варят: при нагреве он расширяется и его должно вести свободно, иначе пойдёт волной.
Компенсация расширения. Углеродистая сталь удлиняется примерно на 2 мм на метр при нагреве до 180 °C. Лист крепят так, чтобы он мог немного играть: не притягивают жёстко по всем четырём кромкам сразу.
Углы и вводы. Внутренние углы закрывают отдельной планкой, а вводы ТЭНов и датчиков уплотняют базальтовым шнуром, а не оставляют дыру в листе.

Почему внутренний лист идёт волной после нагрева?

Его притянули жёстко по всему периметру, и расширяющемуся при 180 °C металлу некуда деться, кроме как выгнуться. Лечится креплением с шагом и небольшим зазором на кромках, чтобы лист свободно рос на 1,5–2 мм на метр.

07 / снаружиЧем красить наружную сторону

Снаружи всё проще. При толщине утеплителя 80–100 мм наружная стенка нагревается до 35–45 °C, руку держать можно. Термостойкая краска здесь не нужна и переплата за неё бессмысленна.

Наружный лист (оцинковка 0,7–1 мм) красят обычной атмосферостойкой эмалью по металлу: алкидной, акриловой или той же порошковой, если есть где запечь панели до сборки. Задача краски снаружи только защита от коррозии и вид, а не термостойкость. Единственное место, где снаружи бывает горячо, это площадки вокруг вводов ТЭНов и корпус вентилятора конвекции: там при желании кладут тот же кремнийорганический слой.

Можно ли снаружи камеру покрыть порошком?

Да, если наружные панели красят и запекают отдельно до сборки короба. Собранную камеру порошком не покрасить: её саму некуда поместить для полимеризации. На месте наружку красят жидкой эмалью по металлу.

Наружная стенка горячая, это нормально?

Тёплая до 45 °C это норма. Если стенка горячая и руку не удержать, значит утеплитель тонкий или есть мостики холода по швам и вводам, и снаружи это уже вопрос не краски, а теплопотерь.

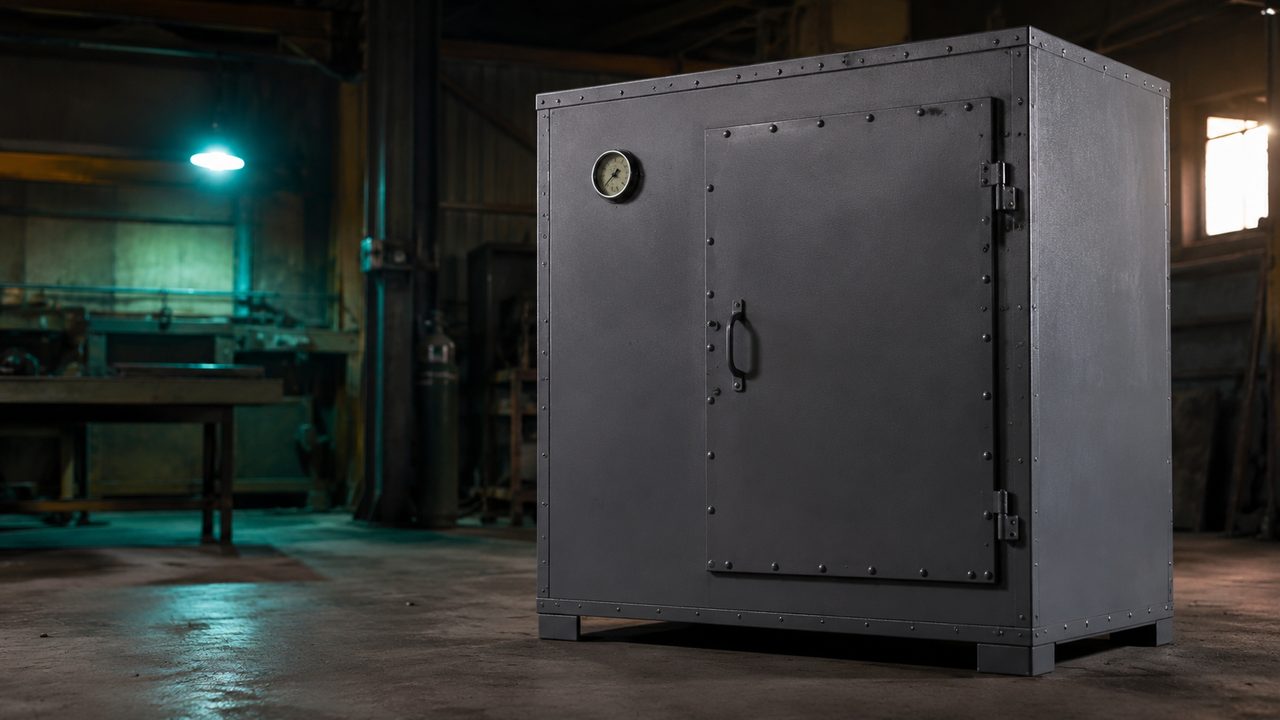

Наружная стенка собранной камеры полимеризации, окрашенная обычной эмалью по металлу — fig.03 — наружная сторона: стенка греется до 35–45 °C, годится обычная эмаль по металлу
