Антистатическое и токоотводящее порошковое покрытие (ESD)
«Антистатик» и «токопроводящее» это не синонимы, а разные классы по сопротивлению плёнки. Изолятор (обычный порошок) держит выше 10¹² Ом и копит заряд. Рассеивающее покрытие 10⁶–10⁹ Ом отводит статику медленно, без искры, это выбор под электронику. Проводящее ниже 10⁶ Ом уводит заряд быстро в землю, его берут во взрывозоны. Проводимость дают углерод, графит или металлизированные добавки в порошке. И работает всё это только если металл под плёнкой заземлён.
Микросхему на плате убивает разряд менее 100 В, а самые нежные компоненты класса Class 0 гибнут при менее 50 В. Человек при этом чувствует статику только с 3000 В, а искру видит от 5000 В. Получается, деталь уже мертва, а монтажник ничего не заметил. Обычная порошковая краска только усугубляет: это изолятор, заряд с неё не стекает, копится и бьёт искрой в неудачный момент. ESD-покрытие решает ровно это, но с оговоркой: класс надо подбирать под задачу, а не брать «антистатик» вслепую.
Зачем вообще уводить статику
Заряд копится на любой изолирующей поверхности от трения: деталь потёрли рукавом, проехала тележка, продул сухой воздух. У человека по модели HBM набирается несколько киловольт, и весь этот заряд уходит в первую же заземлённую точку. Если ею оказалась ножка микросхемы, компонент получает пробой, оплавление кристалла или скрытый дефект, который вылезет через месяц.
Есть и вторая беда, пострашнее битой платы. Во взрывоопасной зоне (АЗС, покрасочный участок, мукомольный цех, химия) искра от статического разряда это источник воспламенения. Тут покрытие оборудования, ограждений и ёмкостей должно гарантированно уводить заряд в землю до того, как он накопится до пробоя воздуха. Третий случай тише: в чистых помещениях фармы и микроэлектроники заряженная поверхность притягивает пыль и частицы. ESD-плёнка их не собирает.
Как порошок делают проводящим
Основа остаётся прежней, полиэфир или эпоксид-полиэфир. Проводимость дают наполнители, замешанные в порошок на стадии производства:
- Углерод (техуглерод, carbon black). Самый распространённый и дешёвый путь. Даёт стабильный сток, но красит плёнку в чёрный и серый, светлых оттенков на углероде почти не бывает.
- Графит. Работает как углерод, часто идёт в проводящие слои полов и толстые покрытия. Тоже тёмный.
- Металлизированные частицы. Металлизированные наполнители и добавки вроде цинка снижают сопротивление и позволяют получить более широкую гамму, но дороже.
Тонкость вот в чём: концентрацию наполнителя подбирают так, чтобы попасть в нужный диапазон сопротивления. Мало наполнителя и плёнка остаётся изолятором, много и она уходит в проводящую зону, что не всегда хорошо (об этом в развилке). Поэтому кустарно «подмешать графит в обычный порошок» не выйдет: распределение будет неравномерным, и сопротивление поплывёт по площади детали.
Три класса покрытия: главная таблица
Вот то, что путают чаще всего. «Антистатик», «рассеивающее» и «проводящее» это разные вещи под разные задачи, и мерятся они удельным поверхностным сопротивлением в омах. Границы у разных стандартов немного гуляют, поэтому даю рабочие диапазоны.
| Класс покрытия | Поверхностное сопротивление | Под какую задачу |
|---|---|---|
| Изолятор / диэлектрик | > 10¹² Ом | Обычная деталь без требований к статике. Заряд не уходит, и это норма |
| Антистатик (узкий смысл) | 10⁹–10¹² Ом | Не искрит при контакте, но стекает очень медленно. Мягкая защита |
| Рассеивающее (dissipative) | 10⁶–10⁹ Ом | Электроника, склады ESD-компонентов, чистые помещения. Контролируемый сток без резкого разряда |
| Проводящее (conductive) | < 10⁶ Ом | Взрывозоны, где нужен быстрый и полный отвод в землю. Полы, ёмкости, ограждения |
По методу точка-точка (ESD S7.1) цифры чуть другие, логика та же: проводящее это примерно 25 000 – 10⁶ Ом, рассеивающее 10⁶–10⁹ Ом, изолятор выше 10⁹ Ом. Запомнить проще так: рассеивающее это «медленно и мягко», проводящее это «быстро и жёстко», а изолятор вообще ничего не отводит.
Самая частая ошибка заказчика: «раз антистатик, значит чем меньше сопротивление, тем лучше». Нет. Слишком проводящая плёнка на подставке под плату может дать быстрый разряд обратно в чувствительный узел. Электронике нужен именно средний диапазон, где заряд стекает мягко.
из практики подбора ESD-покрытий
Какой класс под вашу задачу
Развилка простая, если честно ответить, от чего защищаемся.
Если требований к статике нет вообще, честный ответ такой: не переплачивайте за ESD, берите обычный порошок. Изолирующая плёнка на воротах или мангале это не дефект. А заодно посмотрите разбор типов краски, чтобы не путать функциональные покрытия с декоративными.
Заземление детали: без него всё бесполезно
Тут ломается половина проектов. Люди думают, что ESD-покрытие само по себе «убирает статику». Не убирает. Плёнка только собирает заряд и проводит его дальше, но уходить ему некуда, если металл под краской не заземлён. Работает вся цепочка целиком:
- проводящая плёнка (сама ESD-краска в целевом диапазоне);
- проводящий контакт плёнки с металлом (нет полного слоя изолятора между ними);
- заземлённый металл детали;
- рабочий заземляющий контакт на землю (перемычка, шина, контур).

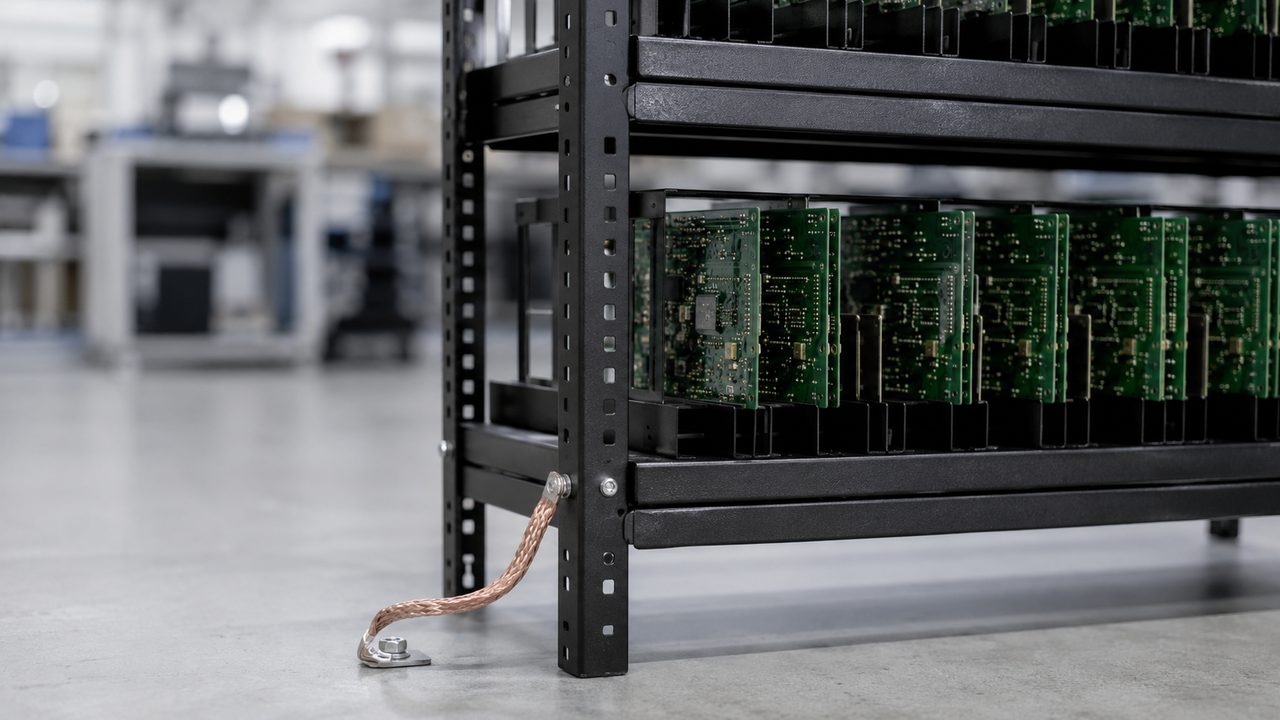

Разрыв в любом звене и сопротивление самой плёнки уже неважно: заряду некуда деться. Отдельная засада в том, что покрытие изолирует деталь от подвеса. Если ESD-стеллаж стоит на окрашенных ножках без отдельной заземляющей перемычки, вся конструкция висит в воздухе электрически. Про то, как вешать и заземлять детали, есть материал по оснастке и заземлению.
Толщина и режим полимеризации
С ESD-порошком толщина не просто про внешний вид, она прямо задаёт сопротивление. Чем толще плёнка, тем выше сопротивление и тем ближе покрытие к изолятору. Поэтому правило «положу потолще, чтобы наверняка» тут вредит: перебор выводит деталь из целевого диапазона, и она перестаёт отводить заряд.
Режим запекания стандартный для полиэфира: 180–200 °C по металлу, выдержка 10–15 минут после того, как деталь прогрелась насквозь. Отдельная камера не нужна, полимеризуют в обычной. Отсчёт выдержки ведут от прогрева самой детали, а не воздуха, поэтому температуру металла проверяют пирометром. Про режим подробнее в статье о температуре и времени.
Как контролировать сопротивление
«Антистатик» без замера это просто надпись на коробке порошка. Проверяют готовую деталь прибором, а не на глаз. Основные методы:
- Поверхностное сопротивление по ANSI/ESD STM11.11. Диапазон прибора обычно 10⁴–10¹¹ Ом, значение в омах на квадрат. Проводящим по этому методу считают ниже 10⁵ Ом.
- Точка-точка по ESD S7.1 / STM11.13. Два электрода на поверхность, читаем сопротивление между ними и до заземляющей точки. Аналог в европейской системе IEC 61340-4-10.
- Объёмное сопротивление по STM11.12, если важна проводимость сквозь плёнку к металлу, а не только по поверхности.

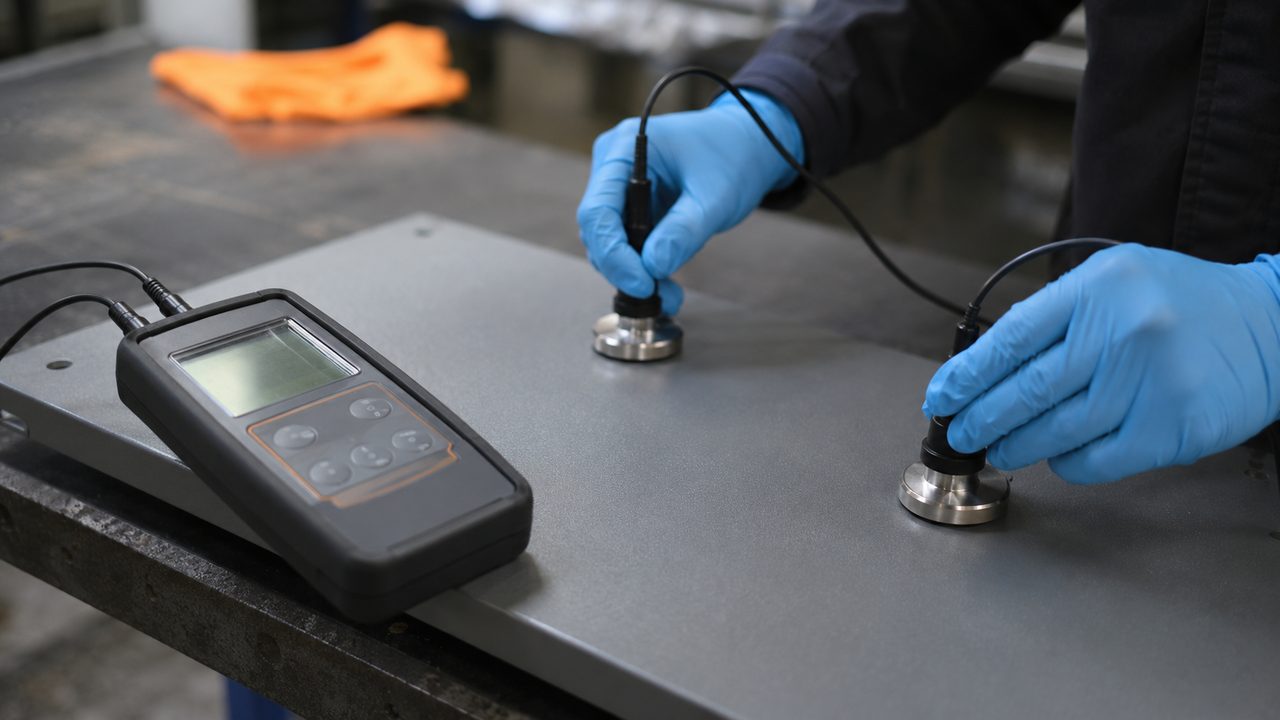

Мерить надо в нескольких точках: у ESD-покрытия сопротивление гуляет по площади, особенно если наполнитель лёг неравномерно. Один замер в углу ничего не гарантирует. И помните про влажность: сопротивление слабопроводящих плёнок сильно зависит от влажности воздуха, поэтому замеры ведут при нормированных условиях.
