Что такое испытание в камере соляного тумана?

Это ускоренный тест на коррозионную стойкость. Образец с покрытием ставят в камеру, где непрерывно распыляется туман 5% раствора NaCl при 35 °C . Через заданное число часов ( 240 , 500 или 1000 ч ) смотрят, насколько подпленочная коррозия отошла от контрольного надреза. По ширине подреза судят о стойкости покрытия.

Сколько часов должно держать порошковое покрытие?

Зависит от среды. Для сухого помещения (класс C2) хватает 120–240 ч . Для города и промзоны (C3) целятся в 480 ч , для влажной агрессивной среды (C4) в 720–1000 ч , для морской и химической (C5) в 1000 ч и выше. Норма приёмки обычно: подрез от надреза не более 2 мм в каждую сторону.

Зачем на образце делают крестовой надрез?

Надрез прорезают до металла острым резцом крест-накрест. Это искусственный дефект, имитирующий скол или царапину. Коррозия стартует именно от него и подползает под плёнку. По ширине этого подреза в миллиметрах и оценивают результат, а не по общему виду панели. Целую поверхность без надреза туман почти не берёт даже за 1000 ч .

Почему покрытие без грунта проваливает соляной тест?

Однослойный порошок поверх голого металла держит 120–240 ч и подрез уходит на 3–5 мм . Цинкнаполненный или эпоксидный грунт под финишем даёт катодную и барьерную защиту, подрез падает до 0,5–1,5 мм даже за 720 ч . Без грунта нет буфера между сталью и внешней средой, влага с хлоридами доходит до металла у любого дефекта.

Отличается ли результат на стали и алюминии?

Да. Сталь корродирует с рыжими продуктами и активным подрезом, ей нужен грунт и фосфат. Алюминий не ржавеет так, но под плёнкой идёт нитевидная (филиформная) коррозия белыми нитями от надреза. Для алюминия критична хроматная или цирконий-титановая конверсия: без неё нити ползут на 2–4 мм за 1000 ч . Оценивают длину нитей, а не рыжий подрез.

Можно ли оценить стойкость без лаборатории?

Грубо да. Прорезают крест до металла, ставят панель в закрытую ёмкость и раз в день опрыскивают 5% раствором соли ( 50 г на литр воды), держат в тепле 30–40 °C . Через 7–14 суток смотрят подрез и отслоение по надрезу скотчем. Это не заменит камеру по ГОСТ, но брак подготовки и отсутствие грунта видно уже на первой неделе.

Главная / Контроль качества

Испытание порошкового покрытия в камере соляного тумана

Q: Влияет ли фосфатирование на результат теста?

Сильно. Цинкфосфатный слой поднимает стойкость стали в 2–4 раза . На фосфатированной панели подрез за 500 ч держится в 1–2 мм , на просто обезжиренной той же краской уходит на 4–8 мм и плёнка отслаивается лоскутами. Фосфат создаёт микрошероховатую якорную поверхность и тормозит расползание коррозии под краской.

Короткий ответ

Панель с покрытием и крестовым надрезом до металла держат в непрерывном тумане 5% NaCl при 35 °C. Оценивают не общий вид, а подпленочный подрез от насечки: норма приёмки не более 2 мм в сторону. Для города (C3) целятся в 480 ч, для морской среды (C5) в 1000 ч и выше. Результат почти целиком определяет подготовка: фосфатирование и грунт дают подрез 0,5–1,5 мм, голый металл без грунта проваливает тест на 3–5 мм за 240 ч.

Два одинаковых на вид кронштейна с одной краской в одной камере полимеризации выходят с разной судьбой. Один после 500 ч в соляном тумане держит подрез 1 мм, второй ржавеет лоскутами на 6 мм от надреза. Краска, толщина, режим печи совпадают. Разница только в подготовке: первый фосфатировали и грунтовали, второй просто обезжирили. Соляной туман это и показывает: покрытие живёт ровно настолько, насколько подготовлен металл под ним. Про саму адгезию есть отдельная статья, здесь про то, как её и коррозионную стойкость проверяют числом.

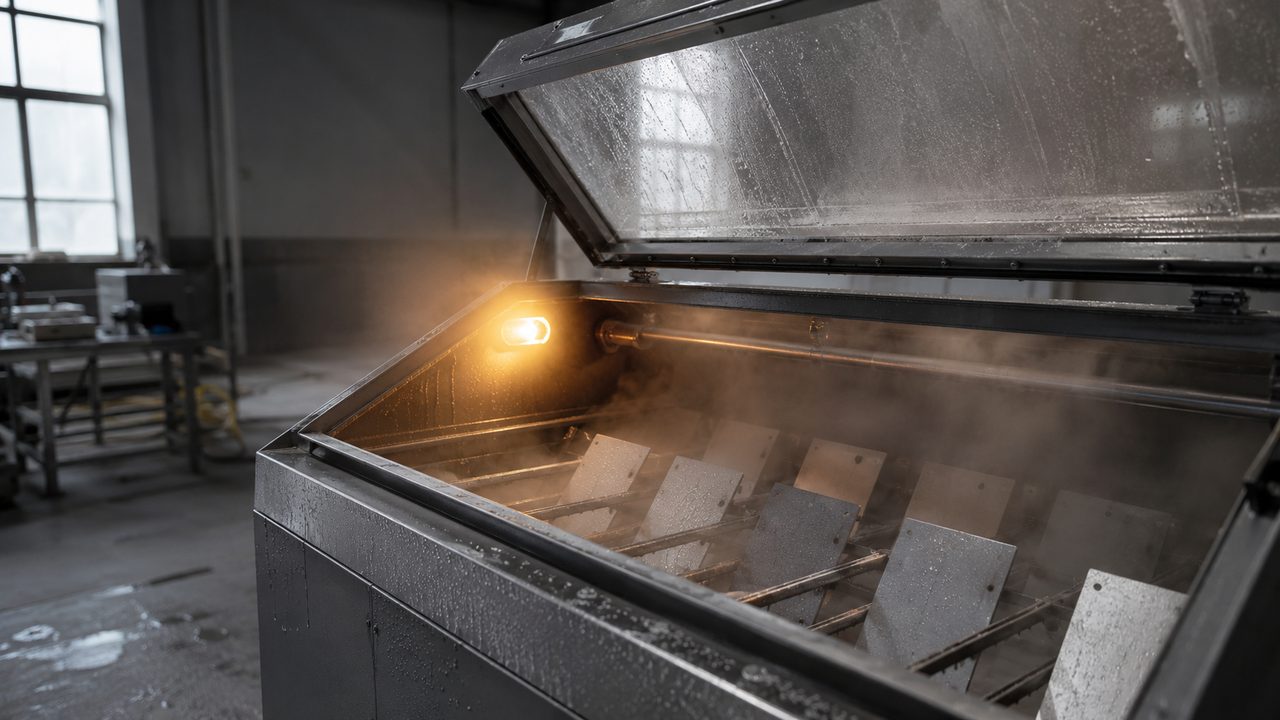

Панели с порошковым покрытием и крестовым надрезом внутри камеры соляного тумана — fig.01 — образцы с крестовым надрезом до металла в камере соляного тумана: непрерывное распыление 5% NaCl при 35 °C, коррозия стартует от насечки

01 / принципКак устроен тест соляного тумана

Камера соляного тумана это герметичный бокс, где форсунка непрерывно распыляет мелкодисперсный солевой аэрозоль. Внутри поддерживают 35 °C и 100% влажность, туман осаждается на образцы плёнкой солёного конденсата. Раствор берут 5% NaCl (50 г соли на литр дистиллята), pH держат 6,5–7,2. Осаждение контролируют по сбору: 1–2 мл раствора в час на площадку 80 см².

Это ускоренная модель. Постоянный контакт с хлоридами и теплом гонит коррозию в десятки раз быстрее уличной. Час в камере грубо соответствует неделям-месяцам реальной атмосферы, но пересчёт нелинейный и разный для стали и алюминия. Поэтому тест сравнительный: сравнивают образцы между собой и с нормой приёмки, а не считают «годы службы» напрямую.

Почему именно 5% соли и 35 °C, а не крепче и горячее?

Эта пара даёт максимум скорости коррозии стали. Крепче 5% раствор хуже растворяет кислород и коррозия замедляется, горячее 35 °C начинает подсушивать плёнку конденсата. Точка 5% / 35 °C подобрана как режим стабильного воспроизводимого разъедания, поэтому её держат стандартом.

02 / надрезКрестовой надрез и оценка по подрезу

Ключ к тесту это контрольный надрез. Перед камерой на образце острым резцом или скальпелем прорезают крест-накрест две линии до металла, насквозь через покрытие. Целую панель туман почти не берёт: качественная плёнка сама по себе барьер, и за 1000 ч на гладкой поверхности не будет ничего. А вот у надреза металл открыт, и коррозия начинает подползать под плёнку по обе стороны реза.

После выдержки образец достают, смывают соль, и от линии надреза счищают отслоившееся покрытие тупым шпателем или струёй воздуха. Ширину зоны, где плёнка отошла или металл проржавел, меряют в миллиметрах в каждую сторону от реза. Это и есть подрез (corrosion creep). Норма для промышленной приёмки обычно не более 2 мм в сторону, для жёстких условий 1 мм.

Подрез от надреза	Оценка покрытия
до 1 мм	отличная стойкость
1–2 мм	норма приёмки
2–4 мм	слабая подготовка
более 4 мм	брак, нет грунта/фосфата

Почему оценивают именно подрез, а не общий вид панели?

Общая поверхность у хорошей плёнки не корродирует вообще, так что по ней ничего не сравнить. Реальная коррозия в жизни всегда стартует от дефекта: скол, царапина, кромка. Надрез моделирует такой дефект, и скорость расползания коррозии от него в миллиметрах это и есть объективный показатель, который повторяется от образца к образцу.

03 / часы и классыСколько часов и класс среды C3–C5

Число часов теста привязывают к классу коррозионной среды, где деталь будет работать. Классы идут от C1 (сухое отапливаемое помещение) до C5 (морская, промышленно-химическая атмосфера). Чем агрессивнее среда, тем дольше держат образец и тем строже норма подреза.

Класс среды	Где	Часы теста
C2	сухое, слабо влажное	120–240 ч
C3	город, умеренная промзона	480 ч
C4	влажная агрессивная	720 ч
C5	морская, химическая	1000 ч и выше

Заявка «покрытие держит 1000 ч» без указания подреза бессмысленна. Держит с каким результатом: с подрезом 1 мм или 8 мм? Полная формулировка звучит так: 1000 ч соляного тумана, подрез не более 2 мм. Только пара «часы плюс подрез» описывает стойкость. Уличные ограждения и фасадный крепёж обычно проектируют под C3–C4, значит образец обязан пройти 480–720 ч с подрезом в норме.

Что реально значит «прошёл 500 часов»?

Что после 500 ч в тумане подрез уложился в заданную норму, обычно 2 мм. Это грубо соответствует нескольким годам службы в городе (C3). Но пересчёт условный: камера не воспроизводит УФ, циклы замерзания и сухие периоды. Тест сравнивает варианты подготовки и краски между собой, а не выдаёт точный срок в годах.

04 / подготовкаПочему всё решает подготовка поверхности

Самая частая причина провала теста лежит не в краске, а под ней. Один и тот же порошок на разной подготовке даёт разброс подреза в 4–6 раз. Порядок вклада в стойкость такой: сначала подготовка металла, потом грунт, и только третьим номером сама финишная краска.

Обезжиривание убирает жир и пыль, но не меняет химию поверхности. Фосфатирование создаёт на стали цинк- или железофосфатный слой: микрошероховатый, кристаллический, с якорной структурой под краску. Он держит плёнку механически и тормозит расползание коррозии под ней. На фосфатированной стали подрез за 500 ч держится 1–2 мм, на просто обезжиренной той же краской уходит на 4–8 мм, и плёнка снимается лоскутами по всей длине надреза.

Сравнение двух панелей после соляного тумана: узкий подрез на фосфатированной и широкое отслоение на обезжиренной — fig.02 — две панели после 500 ч: слева фосфат плюс грунт, подрез 1 мм; справа только обезжиривание, отслоение на 6 мм от надреза

Пескоструй перед покраской тоже поднимает результат: чистый белый металл со степенью Sa 2,5 и профилем 40–70 мкм держит краску лучше, чем протравленный кое-как. Но абразивная очистка без последующей конверсии на стали быстро ловит вторичную ржавчину: между струёй и покраской должно пройти не больше 2–4 часов при нормальной влажности.

Можно ли компенсировать плохую подготовку толстым слоем краски?

Нет. Толщина 120 мкм вместо 80 мкм чуть замедлит проникновение влаги по целой поверхности, но у надреза металл всё равно открыт, и коррозия ползёт под плёнкой независимо от толщины. Толстый слой к тому же хуже держит адгезию и склонен к сколам. Подрез это про сцепление и химию у металла, а не про миллиметры краски сверху. Подбор толщины разбирает отдельная статья.

05 / грунтПочему без грунта покрытие проваливает тест

Однослойный порошок прямо по металлу это самый распространённый способ провалить соляной туман. Такая система держит 120–240 ч и даёт подрез 3–5 мм, потому что между сталью и внешним хлоридным конденсатом нет промежуточного барьера. У любого дефекта влага доходит до металла, и коррозия стартует.

Грунт работает двумя механизмами. Цинкнаполненный праймер даёт катодную защиту: цинк в плёнке жертвенно окисляется раньше стали, металл остаётся целым, пока цинк не выработан. Эпоксидный грунт даёт барьерную защиту: плотная химстойкая плёнка сама тормозит проникновение влаги и хлоридов. Система грунт плюс финиш держит 720–1000 ч с подрезом 0,5–1,5 мм, то есть в разы дольше однослойной.

Двухслойка требует своего режима печи: грунт полимеризуют или подпекают до геля, потом наносят финиш и полимеризуют оба. Режимы и время разобраны в статье про температуру и время. Экономия на грунте ради одного прохода печи оборачивается провалом на первом же соляном тесте.

Какой грунт брать под уличное покрытие C4–C5?

Под влажную агрессивную среду ставят цинкнаполненный эпоксидный праймер: катодная защита плюс барьер в одном слое. Он даёт подрез 0,5–1 мм за 1000 ч. Финиш сверху берут полиэфирный для стойкости к УФ, потому что эпоксидка на солнце мелит. Такая связка эпокси-грунт плюс полиэфир-финиш это рабочий стандарт для C4–C5.

06 / металлыСталь и алюминий ведут себя по-разному

Один и тот же тест на стали и алюминии оценивают по-разному, потому что и коррозия у них разная. Сталь корродирует с рыжими продуктами и активным подрезом от надреза, ей критичен грунт и фосфатный слой. Алюминий рыжей ржавчины не даёт, но под плёнкой у него идёт нитевидная (филиформная) коррозия: тонкие белые нити, которые ползут от надреза и кромок червячками под краской.

Для алюминия решает не фосфат, а конверсионное покрытие: хроматное (жёлтое) или современное цирконий-титановое. Без конверсии нити на алюминии за 1000 ч уходят на 2–4 мм и покрытие вздувается вдоль них. С хроматированием нити тормозятся до 0,5 мм. Оценивают у алюминия длину нитей, а не ширину рыжего подреза. Особенности покраски профиля разобраны в статье про фасадный алюминий, а смешанная загрузка металлов в статье про алюминий, оцинковку и литьё.

Оцинкованная сталь занимает середину: цинк сам жертвенно защищает основу, но под краской на нём образуются белые продукты (white rust), и без предварительной конверсии плёнка отслаивается от рыхлого слоя оксидов. Оцинковку под порошок обязательно пассивируют или обрабатывают адгезионным праймером.

Почему на алюминии нет рыжего подреза, а тест всё равно провален?

Потому что алюминий корродирует иначе: не рыжими окислами, а нитевидными белыми ходами под плёнкой. Панель может выглядеть чистой, но под краской у надреза расползлись нити на 3 мм и покрытие вздулось. Оценка провалена по длине этих нитей и по вздутию, хотя привычной ржавчины не видно. Смотреть надо под плёнку, а не только на поверхность.

07 / без лабораторииКак оценить стойкость своими силами

Заводскую камеру не заменить, но грубую отбраковку подготовки можно сделать в гараже. Смысл тот же: постоянный контакт покрытия с солью у искусственного дефекта и наблюдение за подрезом.

Берут покрашенную панель или отбраковку из той же партии, прорезают на ней крест до металла острым ножом. Готовят 5% раствор: 50 г поваренной соли на литр тёплой воды. Панель ставят под наклоном в закрытую пластиковую ёмкость, чтобы конденсат стекал, и раз-два в день опрыскивают раствором из пульверизатора, держат в тепле 30–40 °C (у батареи, в теплице). Ёмкость закрывают, чтобы влажность не падала.

Самодельная проверка покрытия на коррозию: панель с крестовым надрезом в закрытой ёмкости с солевым раствором — fig.03 — упрощённая проверка своими силами: крест до металла, опрыскивание 5% раствором соли, тепло 30–40 °C, оценка подреза через 7–14 суток

Через 7–14 суток смотрят результат. У надреза наклеивают и резко срывают полоску скотча: если покрытие снимается лоскутами на 3–5 мм от реза, подготовка провалена или нет грунта. Если отходит узкая полоска до 1–2 мм, система рабочая. Это не даёт паспортных часов и не заменяет ГОСТ, но брак обезжиривания и отсутствие грунта видно уже к концу первой недели. Про причины отслоения в работе есть разбор частых дефектов.

Что смотреть в самодельном тесте

Три признака брака подготовки: подрез от надреза шире 2 мм за две недели, отслоение плёнки лоскутами при отрыве скотча, вздутия и пузыри вдали от надреза (значит влага прошла сквозь плёнку, а не только у дефекта). Любой из трёх это повод пересмотреть обезжиривание, фосфатирование или добавить грунт.

Насколько самодельный тест совпадает с камерой по ГОСТ?

По абсолютным часам никак: домашний режим прерывистый и без контроля осаждения, поэтому пересчитать в паспортные 500 ч нельзя. Но сравнительно он честный. Если положить рядом две панели, фосфатированную и просто обезжиренную, разницу в подрезе видно за 5–7 суток так же чётко, как в камере. Для отбраковки своей подготовки этого достаточно.
