Что за круглые кратеры с точкой по центру появились на покрытии?

Это силиконовые кратеры, их же зовут рыбьими глазами. Дефект оставляет капля силикона или масла на металле или в воздухе камеры. У капли поверхностное натяжение ниже, чем у расплава краски, поэтому плёнка стягивается от неё и образует воронку диаметром 1–5 мм с бугорком загрязнителя по центру. Виновата не краска, а загрязнение.

Почему даже крошечная капля силикона портит всю деталь?

Силикон работает как поверхностно-активное вещество: концентрация 0,001 % в зоне капли уже роняет натяжение расплава локально. Плёнка порошка при 180 °C текучая и стягивается от точки с низким натяжением к точке с высоким. Одной капли аэрозоля диаметром 0,1 мм хватает на кратер 2–4 мм. Силикон не расходуется, а размазывается, поэтому одна метка даёт несколько дефектов.

Откуда в цехе берётся силикон, если им ничего не красят?

Из аэрозолей и смазок, о которых не думают. WD-40, силиконовые спреи, антипригарные составы, средства для шин и панелей, монтажная пена и герметики, смазки направляющих, крем для рук у оператора. Ещё частый источник это масляный туман из сжатого воздуха, если компрессор без осушителя. Аэрозоль летит на 5–10 метров и оседает на металле и подвесах.

Почему силикон не отмывается обычным обезжиривателем?

Силиконовые масла химически инертны и не растворяются в уайт-спирите и щелочной химии как жир. Обычное обезжиривание их размазывает тонкой плёнкой по поверхности вместо удаления. Нужен либо специальный антисиликоновый очиститель, либо механическое снятие абразивом, либо термическое выжигание при 400 °C. Проще не пустить силикон в цех, чем потом выводить.

Как найти источник силиконового загрязнения в цехе?

Метод исключения. Проверьте сжатый воздух: подуйте на чистое стекло и посмотрите на масляный налёт. Пройдите по всем аэрозолям на полках, уберите всё силиконосодержащее из зоны 10 метров. Опросите смежные участки: шиномонтаж, сборка на герметике, мойка деталей. Прокрасьте пробную пластину после каждого шага, дефект исчезнет на том, кто виноват.

Кратеры появились после того, как рядом что-то смазали. Совпадение?

Почти наверняка нет. Силиконовый аэрозоль висит в воздухе минуты и оседает на всё в радиусе 5–10 метров, включая уже подготовленные детали и порошок в кабине. Достаточно одного пшика WD-40 на соседнем верстаке, чтобы следующая партия пошла в кратеры. Силикон переносится по воздуху, через руки, через общий инструмент и подвесы.

Как отличить силиконовый кратер от обычного газовыделения или загрязнения жиром?

Силиконовый кратер круглый, чёткий, с бугорком по центру и диаметром 1–5 мм, часто группами. Кратеры от газовыделения из литья мельче 0,5 мм и разбросаны без центральной точки. Жировое загрязнение даёт не кратер, а несмачиваемое пятно с рваными краями. Центральная точка-бугорок это подпись именно силикона или масла.

Можно ли перекрасить деталь с силиконовыми кратерами?

Только после полного удаления силикона, иначе кратеры вернутся на том же месте. Снимают старое покрытие, механически зачищают абразивом или обжигают при 400 °C, потом моют антисиликоновым очистителем. Если просто нанести новый слой поверх, силикон проступит через свежий порошок и даст те же воронки. Вывод источника важнее перекраски.

Главная / Дефекты покрытия

Силиконовые кратеры (рыбьи глаза) на порошковом покрытии

Короткий ответ

Круглые кратеры-воронки с бугорком по центру диаметром 1–5 мм это силиконовое загрязнение, рыбьи глаза. Капля силикона или масла имеет натяжение ниже, чем у расплава краски, и текучая плёнка при 180 °C стягивается от неё, оголяя металл. Хватает концентрации 0,001 % и капли 0,1 мм. Источник это аэрозоли (WD-40, силиконовые и антипригарные спреи, средства для шин), герметики, смазки, крем с рук и масляный туман из сжатого воздуха. Силикон почти не отмывается обычной химией. Лечение это полный вывод силиконосодержащих средств из цеха и осушённый воздух, а не борьба с осевшей каплей.

Партия чёрных кронштейнов пошла в брак: по поверхности россыпь круглых кратеров 2–4 мм, в каждом на дне блестящая точка. Порошок тот же, режим тот же, вчера всё было чисто. Разница нашлась не в камере: накануне слесарь на соседнем верстаке в трёх метрах пшикнул WD-40 на прикипевший болт. Аэрозоль осел на подвесы и обезжиренный металл, одного баллончика хватило, чтобы загубить смену.

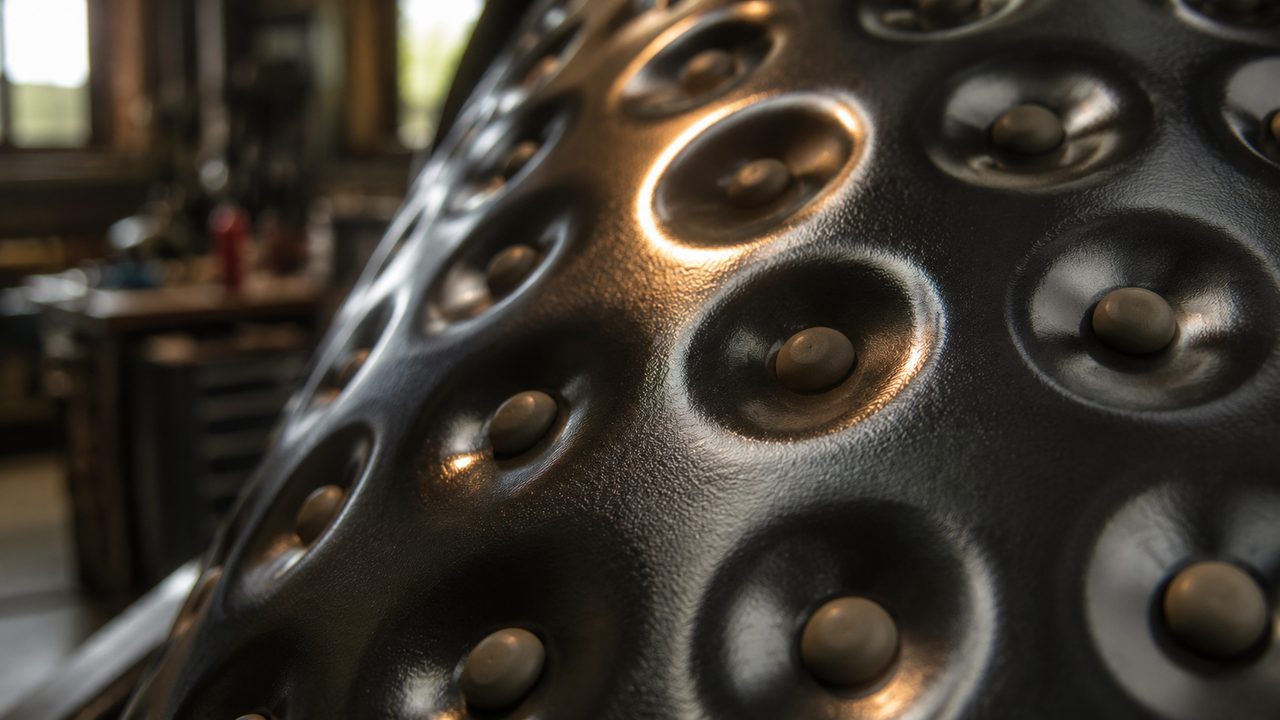

Порошковое покрытие с россыпью круглых кратеров-воронок, в центре каждого блестящий бугорок загрязнителя — fig.01 — рыбьи глаза: круглые кратеры 2–4 мм с бугорком силикона по центру, плёнка стянулась от точки загрязнения

01 / физикаПочему расплав краски стягивается от капли силикона

Порошок при нагреве до 160–180 °C плавится в текучую плёнку. Течением управляет поверхностное натяжение: жидкость идёт из зоны с низким натяжением в зону с высоким. Натяжение капли силикона около 20 мН/м против 30–35 мН/м у расплава краски, поэтому плёнка убегает от неё во все стороны, металл оголяется, получается воронка.

Бугорок по центру это сам загрязнитель, оставшийся на месте, пока краска отступала. Капля 0,1 мм при жидком порошке даёт воронку 2–4 мм, дефект фиксируется при сшивке и растеканием уже не убирается.

Почему именно круглая форма, а не пятно?

Расплав отступает от точки равномерно во все стороны, потому что натяжение тянет плёнку симметрично. Отсюда идеальный круг с чётким валиком по краю, где собралась отогнанная краска. Рваные несимметричные пятна дают другие загрязнения, а строгий круг с центром это подпись точечного источника с низким натяжением.

Кратер появляется при плавлении или уже при сшивке?

При плавлении, в первые 1–2 минуты в камере, пока плёнка текучая. Как только начинается сшивка и вязкость растёт, течение останавливается и форма замирает. Поэтому силиконовый кратер виден сразу после выхода детали, он не развивается со временем в отличие от газовыделения.

02 / источникиОткуда силикон берётся в цеху порошковой покраски

Силикон попадает туда, где им никто специально не пользуется. Бытовых источников в цеху больше, чем кажется, и каждый даёт кратеры.

Источник	Что содержит	Как попадает
WD-40, проникающие смазки	силиконовые и минеральные масла	аэрозоль на 5–10 м, на подвесы
Средства для шин и панелей	силиконовое масло	руки, тряпки, воздух
Антипригарные и разделительные спреи	чистый силикон	оседает на всё вокруг
Герметики, монтажная пена	силиконовые каучуки	через руки и инструмент
Крем для рук, косметика	силиконовые добавки	отпечатки на металле
Сжатый воздух без осушителя	масляный туман компрессора	прямо на деталь при обдуве

Отдельная строка это масляный туман. Компрессор без фильтра гонит с воздухом капли масла, ими обдувают деталь и наносят загрязнение прямо на подготовленную поверхность. Проверка металла разобрана в статье про обезжиривание перед покраской.

Сжатый воздух реально может быть источником силикона?

Масляный туман из компрессора это одна из частых причин. Капли масла размером 1–5 мкм летят с воздухом и садятся на деталь при обдуве. Проверьте: подуйте струёй на чистое стекло и посмотрите на свет, масляный налёт видно сразу. Лечится коалесцентным фильтром и осушителем, иначе каждый обдув это новое загрязнение.

Оператор пользуется кремом для рук, это тоже проблема?

Да, многие кремы содержат силиконовые добавки для скольжения. Отпечаток пальца на обезжиренном металле оставляет плёнку, которой хватает на кратер. Правило простое: подготовленную деталь берут только в чистых перчатках, без крема, за подвесы или края. Голыми руками после крема трогать нельзя.

03 / микроколичестваПочему хватает следовых количеств

Силикон работает как поверхностно-активное вещество, а таким нужна крошечная концентрация, чтобы изменить натяжение. В зоне капли достаточно 0,001 % силикона, чтобы уронить натяжение расплава и запустить отток плёнки. Это не жир с видимым слоем, тут работает мономолекулярная плёнка.

Хуже того, силикон не расходуется на образование кратера. Одна капля растаскивается расплавом и оставляет несколько дефектов на своём пути, поэтому один пшик аэрозоля виден не одним, а десятком кратеров по всей детали.

Сколько силикона нужно, чтобы получить кратер?

Порядка микрограмма на точку, концентрация в зоне 0,001 % и ниже. Это в тысячи раз меньше, чем для жирового пятна. Именно поэтому силикон опаснее обычной грязи: его не видно на металле, а дефект он даёт стабильно. Капля аэрозоля 0,1 мм портит площадь в 10–20 см².

04 / диагностикаКак отличить силикон от других кратеров и найти источник

Не всякий кратер силиконовый. Газовыделение из литого алюминия даёт мелкие поры без центра, эта тема отдельно разобрана про подготовку литого алюминия. Жир даёт несмачиваемое пятно с рваным краем. Силикон это строгий круг 1–5 мм с бугорком в центре, группами.

Признак	Силикон	Газовыделение / жир
Форма	круглый кратер, чёткий	пора или рваное пятно
Центр	бугорок-точка	пустой или без центра
Размер	1–5 мм	меньше 0,5 мм у пор
Расположение	группами, по потоку	по литью или по жиру

Поиск источника это метод исключения. Убираете аэрозоли из зоны, проверяете сжатый воздух на стекле, опрашиваете смежные участки, после каждого шага красите пробную пластину. На каком шаге кратеры исчезли, тот источник и виноват.

Как быстро проверить, силикон это или газовыделение из металла?

Прокрасьте чистую стальную пластину тем же порошком в том же цикле. Если на стали кратеры есть, дело в воздухе или химии цеха, а не в металле детали. Если сталь чистая, а литьё в кратерах, это газовыделение из пор. Тест разделяет два диагноза за один прогон камеры.

Кратеры на всех деталях сразу или только на части партии?

Если на всех и по всей поверхности, источник в воздухе или в сжатом воздухе для обдува. Если только на части деталей, загрязнение точечное: конкретный подвес, руки, участок стола. Разброс по деталям это подсказка, где искать. Тотальное поражение указывает на общий воздух или общую химию.

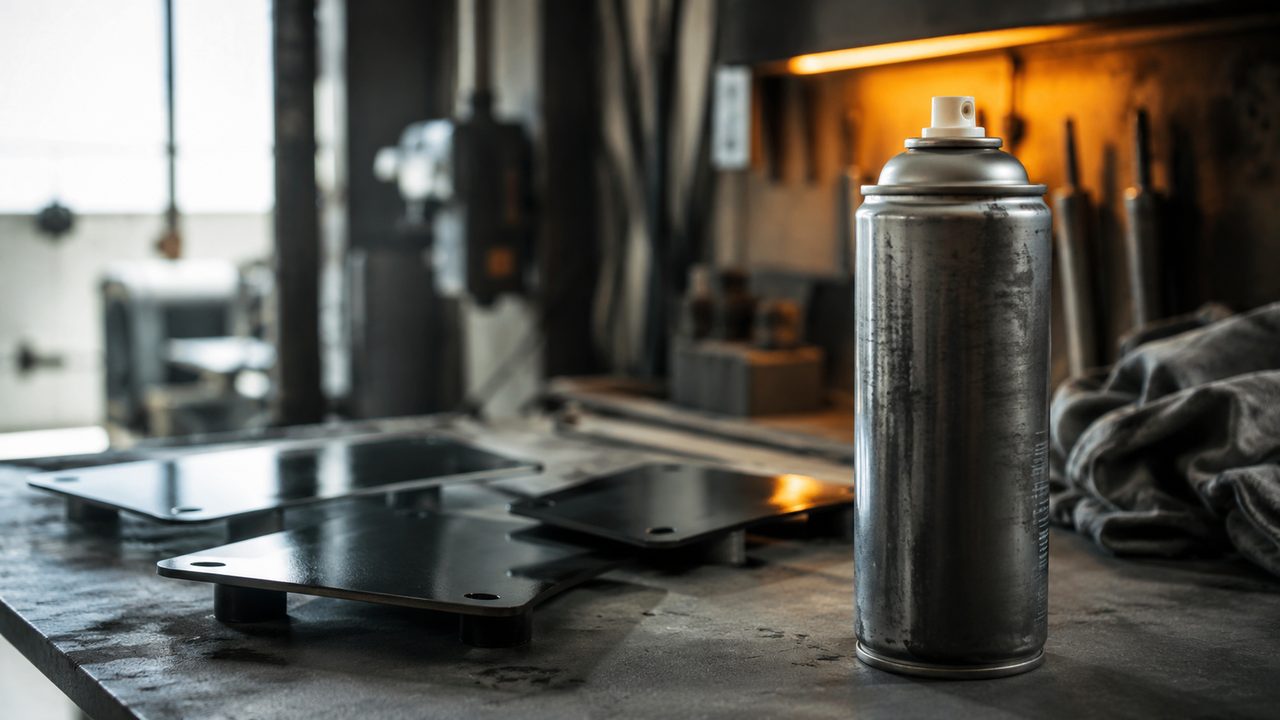

Аэрозольный баллончик силиконовой смазки на верстаке рядом с зоной подготовки деталей, схема разлёта аэрозоля на 10 метров — fig.02 — один баллон силиконового аэрозоля на соседнем столе загрязняет всё в радиусе 5–10 метров, включая подвесы и порошок в кабине

05 / выводПочему силикон не смывается и как его убрать

Силиконовые масла химически инертны, не растворяются в уайт-спирите и не омыляются щёлочью как жир. Обычный обезжириватель их не снимает, а размазывает плёнкой по поверхности, делая хуже. С уже осевшим силиконом борются тремя способами, и все три жёстче обычной мойки.

Первый это антисиликоновый очиститель на нужном растворителе. Второй это механическое снятие абразивом или дробеструёй вместе с верхним слоем. Третий это выжигание при 400 °C, силикон разлагается и уходит. Обезжиривание в один проход тут не помогает, нужен свежий растворитель и чистая салфетка на каждую деталь.

Одна тряпка разносит силикон по всему цеху

Салфетка, которой протёрли деталь с силиконом, теперь сама источник. Ей нельзя трогать другие детали. При обезжиривании силикона используют одноразовые салфетки и чистый растворитель на каждый проход. Многоразовая ветошь это способ размазать загрязнение по всей партии.

Помогает ли обычное обезжиривание против силикона?

Плохо. Уайт-спирит и щелочная химия рассчитаны на жир, а силикон инертен и лишь размазывается тонкой плёнкой. После такой мойки площадь загрязнения часто растёт, а не падает. Нужен антисиликоновый очиститель, механическая зачистка абразивом или выжигание при 400 °C. Проще не пускать силикон в цех.

Деталь уже покрашена в кратерах, можно перекрасить?

Только после полного удаления силикона до металла. Снимите покрытие, зачистите абразивом или обожгите, промойте антисиликоновым составом. Без вывода силикона он проступит через новый слой и даст те же кратеры на тех же местах, отсюда повторный брак и связь с отслаиванием краски.

06 / профилактикаКак выстроить цех без силикона

Раз силикон почти не выводится, вся стратегия это не пустить его на деталь. Начинают с инвентаризации: убирают из цеха все силиконосодержащие аэрозоли, смазки, средства для шин, антипригарные составы. WD-40 заменяют на составы без силикона или выносят за пределы участка покраски.

Второе это разделение зон: обезжиривание, покраска и полимеризация идут в отдельной чистой зоне без смазок и герметиков. Третье это сжатый воздух, масляный компрессор меняют на осушённый воздух через коалесцентный фильтр. Четвёртое это дисциплина рук: перчатки, без крема, деталь берут за края. Нанесение разобрано в статье про низкую адгезию порошка, там та же логика чистой поверхности.

Мера	Что делает
Вывод силиконовых аэрозолей	убирает главный источник капель
Отдельная чистая зона покраски	нет заноса со смежных работ
Осушённый сжатый воздух	убирает масляный туман при обдуве
Перчатки, без крема для рук	нет отпечатков с силиконом
Антисиликоновый очиститель	снимает то, что попало на металл

Чем заменить WD-40 в цехе, где нужна проникающая смазка?

Берут составы без силикона на минеральной или растительной основе и хранят их вне зоны покраски. Смазку наносят только на удалённом участке, руки после этого моют. Идеально держать любую аэрозольную химию минимум в 10 метрах от подготовки и покраски, чтобы аэрозоль не долетал.

Как проверить, что цех очищен от силикона?

Прокрасьте контрольную пластину раз в смену тем же порошком в мягком режиме. Чистая пластина без кратеров подтверждает, что воздух и поверхности в норме. Появились кратеры, значит источник вернулся, ищите новый аэрозоль или сбой осушителя. Пробная пластина это дешёвый ежедневный индикатор чистоты.

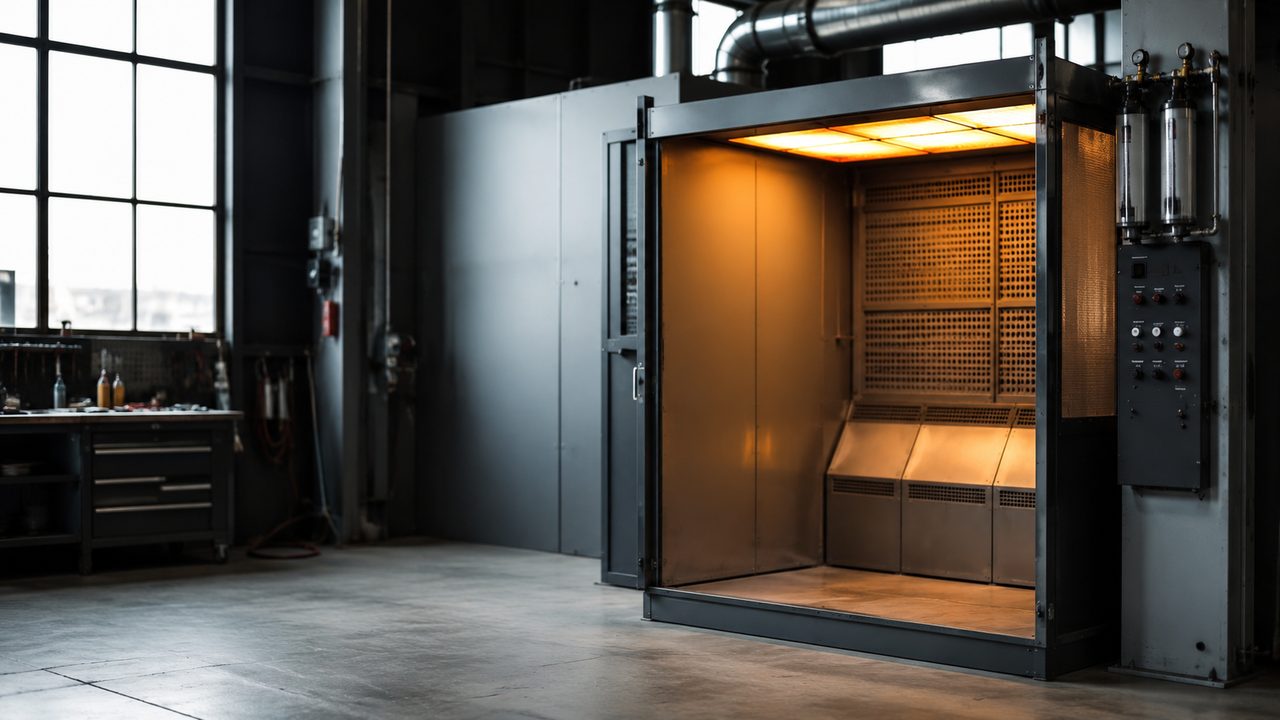

Чистая зона порошковой покраски с осушённым сжатым воздухом, перчатками и контрольной пластиной без кратеров — fig.03 — отдельная чистая зона, осушённый воздух и контрольная пластина каждую смену: так удерживают цех без силикона
